Montagehinweise
Allgemeine Montagehinweise:
Die benötigten Bauteile sind in gekennzeichneten Tüten der jeweiligen Baustufe zugeordnet.Bitte öffnen Sie nicht alle Tüten
gleichzeitig,da Sie sonst leicht die Übersicht verlieren könnten.
Ziehen Sie alle Schrauben fest aber mit Gefühl an,da sonst entweder die Schrauben oder die Gewinde beschädigt werden können.
Verwenden Sie für alle metrischen Gewindeschrauben die beiliegende Schraubensicherung und tragen diese auf die vorderen
Gewindegänge auf.Wischen Sie überflüssige Schraubensicherung ab,da sonst eventuell die Kugellager verkleben können.
Achten Sie bei der Montage darauf,daß alle Hebel und Gelenke leichtgängig sind.Sollte sich z.B. ein Umlenkhebel schwer bewegen
lassen,überprüfen Sie,ob alle benötigten Teile auch gemäß der Anleitung verbaut worden sind (schon das fehlen einer Unterlegscheibe
kann gravierende Folgen haben).
Verwenden Sie zum Schmieren der Dämpfungsgummis sowie aller axial beweglichen Teile wie Taumelscheibe oder Pitchhülse des
Heckrotors das beiliegende Fett.Benützen Sie auf keinen Fall säurehaltiges Fett,da dieses die Gummi- und Kunststoffteile beschädigt.
Das Schmieren der Zahnräder und des Zahnriemens ist nicht notwendig !
Drücken Sie die Kugelkopfpfannen immer so auf die Kugelköpfe,daß das A nach Aussen zeigt.Benützen Sie zum Abziehen der
Kugelkopfpfannen immer eine Kugelkopfzange,um diese nicht zu beschädigen.
Schraubensicherung:
Schraubensicherung
lösbar mit normalem Werkzeug
(ggf. leicht erwärmen)
Spezialsicherung
Einkleben von Metallen
(z.B.Stifte od.Kugellager)

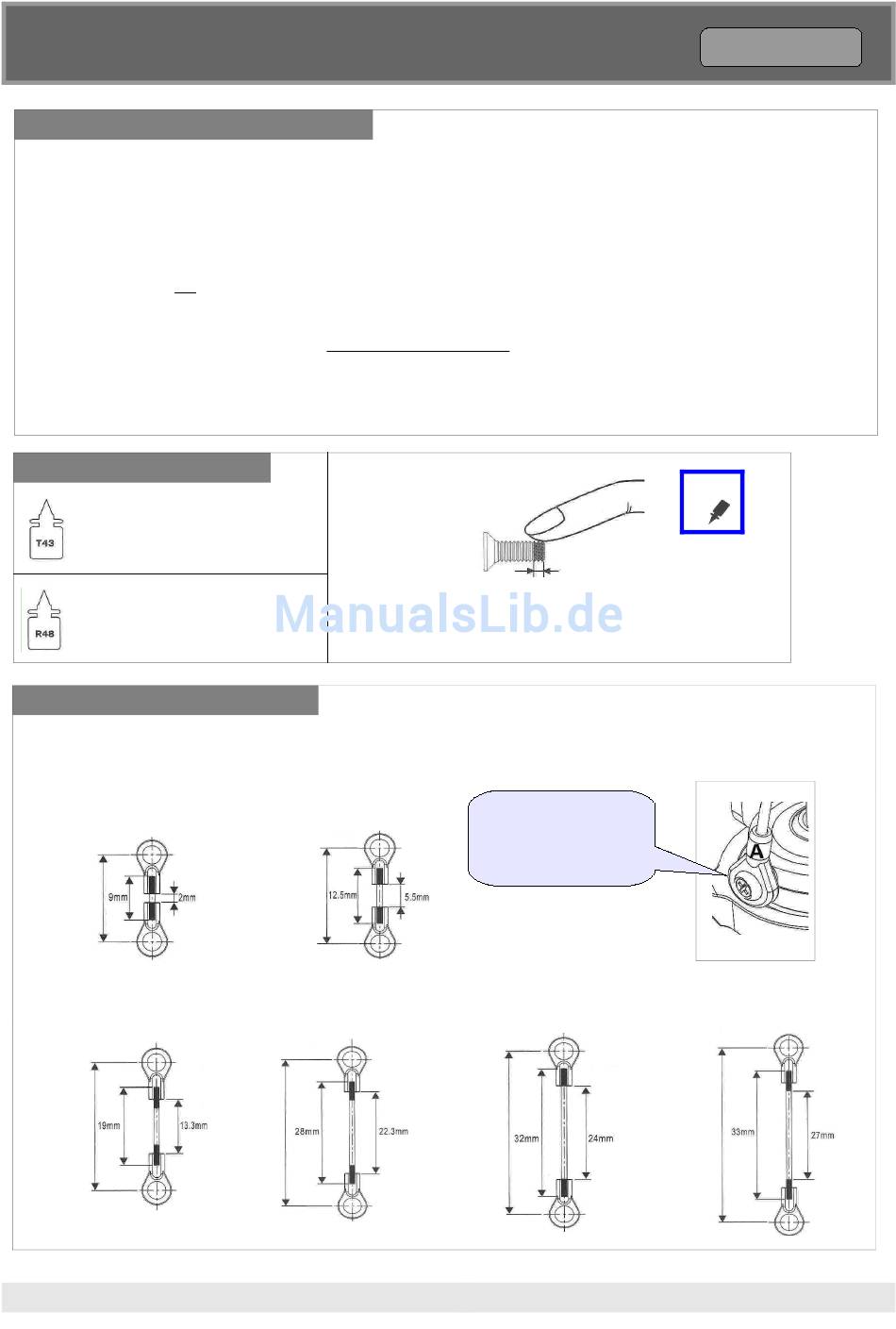

Die Anlenkungsgestänge:
Schrauben Sie die Kugelkopfpfannen wie abgebildet auf die Gestänge. Achten Sie hierbei auf die korrekte Länge,um eine präzise
Abstimmung des Rotorkopfes zu erreichen.
A
(x2)
20mm
M
(x1)
31,3mm
Montageanleitung T-Rex 450
T43
(blau)
R48
(grün) zum
B
23,5mm
O
(x1)
40,3mm
Tragen Sie die beiliegende
ca.1-2 mm auf die vorderen Gewindegänge kurz vor dem
Einschrauben sparsam auf.
(x2)
Die Kugelpfannen immer
mit dem A nach Außen auf
die Kugelköpfe drücken
D
42,0mm
5
T43
blaue
Schraubensicherung
(x2)
45,0mm
HELITEC.AT
T43
N
(x1)
©HELITEC.AT
