Thitronik Pro-finder Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Hersteller/Manufacturer
Thitronik GmbH
Redderkoppel 5
D 24159 Kiel (Germany)
www.thitronik.de
kontakt@thitronik.de
Tel.: +49 (0)431-66 66 811
Fax: +49 (0)431-66 66 827

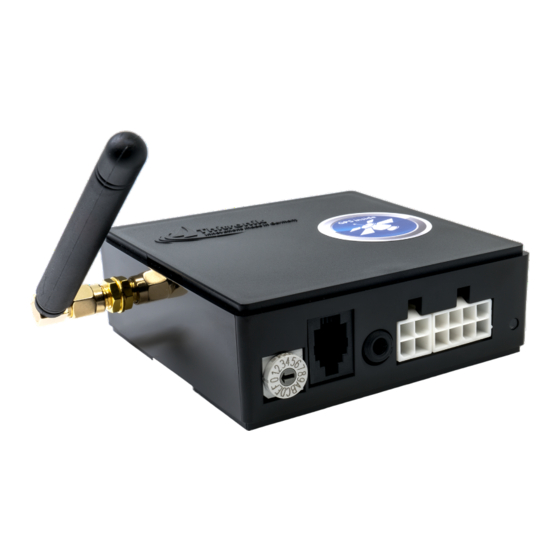

Pro-finder
Telemetriemodul zur Flottenüberwachung
und Steuerung
Telemetry module for fleet monitoring
and control
Module de télémétrie pour géolocalisation
et gestion de flotte
Telemetrimodul för övervakning
och styrning av fordon
Bedienungs- und Montageanleitung
Operating and installation instructions
Instructions de service et de montage
Användnings- och monteringsinstruktion
Revision 2.4
Inhaltsverzeichnis
Inhaltszusammenfassung für Thitronik Pro-finder
- Seite 1 Pro-finder Telemetriemodul zur Flottenüberwachung und Steuerung Telemetry module for fleet monitoring Hersteller/Manufacturer and control Thitronik GmbH Redderkoppel 5 Module de télémétrie pour géolocalisation D 24159 Kiel (Germany) et gestion de flotte www.thitronik.de Telemetrimodul för övervakning kontakt@thitronik.de Tel.: +49 (0)431-66 66 811...
- Seite 2 Entsorgungshinweise Technische Unterstützung Haftungsausschluß: Pro-finder kann wie jedes Alarmsystem einen Diebstahl lediglich melden, jedoch nicht verhindern. Es ist daher notwendig, sich entsprechend umsichtig zu verhalten und das Fahrzeug ausreichend gegen unbefugte Benutzung zu sichern. Thitronik übernimmt keinerlei Haftung für entwendete Wertgegenstände und oder Fahrzeuge oder durch Einbruch am Fahrzeug entstandenen Schaden und unsachgemäße...
-
Seite 3: Lieferumfang
Kartentausch zugänglich ist. Der Montageort muß sich im Fahrzeuginneren befinden. Keinesfalls darf das Gerät im Motorraum montiert werden. Da Pro-finder über einen integrierten GPS-Empfänger verfügt, muß die Geräteoberseite nach oben zeigen und es muss „freie Sicht“ zum Satelliten gewährleistet sein. Kunststoffe, Glas und Holz werden vom GPS-Signal durchdrungen und beeinträchtigen die „freie Sicht“... -
Seite 4: Anschlüsse, Anzeigen Und Bedienelemente
Durch Einstellen des Betriebsartenschalters (siehe 1.3) können folgende Funktionen aktiviert werden: Anruf löst Statusbericht aus: Wenn Sie die Rufnummer der in Pro-finder eingelegten SIM-Karte wählen, beendet Pro-finder den Anruf automatisch und sendet an den Anrufer (nur berechtigte Nummern) einen Statusbericht (siehe 2.1). - Seite 5 Liegt an Pin 3 eine beliebige Spannung an, wird eine Hilfe SMS versendet. Dies kann z.B. über einen Taster geschehen. Information: Die Betriebsarten 7 bis D sind zur Nutzung ohne WiPro vorgesehen. Eine Verbindung mit WiPro ist bei diesen nicht möglich. Ab Pro-finder SN 0686-010 kann auch bei diesen Betriebsarten eine WiPro angeschlossen werden. Tabelle Betriebsarten Betriebsart Anruf löst...
-
Seite 6: Anschluß Des Moduls
Die Pins 2-5 sind Messeingänge, mit denen Spannungen (0-30V)kontrolliert werden können. Über Pin 3 ist je nach Betriebsart auch Geofencing aktivierbar. Verbinden Sie ggf. WiPro III bzw. WiPro „all in one“ und Pro-finder mit dem beiliegenden Verbindungskabel. !!! WiPro „all in one“ und Pro-finder müssen an die gleiche Batterie angeschlossen sein !!! ... - Seite 7 Handbuch Pro-finder Seite 5 1.7 Anschluß der GPS-Antenne Um zu prüfen, ob GPS-Daten empfangen werden, schalten Sie den Betriebsartenschalter in Stellung F (GPS Diagnose). Die Status LED zeigt nun den Betriebszustand des GPS an. LED leuchtet rot: GPS nicht angeschlossen Wiederholen Sie den Anschlußvorgang bei getrennter...
-
Seite 8: Programmieren Der Zielrufnummern
Deutschland), um auch aus dem Ausland Zugriff darauf zu haben. Steuern per SMS oder Anruf: Bei jeder SMS, die Pro-finder versendet, entstehen Ihnen Kosten, deren Höhe von Ihrem Netzbetreiber abhängig ist. Wenn Sie per SMS oder Anruf die Anlage steuern, hat dies immer eine... - Seite 9 Jetzt kann die weiter unten beschriebene Programmier SMS an die Nummer des Pro-finder verschickt werden. Wurde die SMS empfangen und die Nummern gespeichert, blinkt die Status LED grün und es wird eine Status SMS an den Absender der Programmier SMS verschickt.
- Seite 10 Bei Vertragskarten darf keinesfalls ein Abfragecode eingegeben werden, da dies zu Fehlfunktionen führt. Beispiele verschiedener Programmier SMS Programmier- SMS Inhalt der Programmier SMS bei einer Inhalt der Programmier SMS Vertragskarte in Pro-finder bei einer Pre-paid Karte in Pro-finder einem Empfänger +491511142338 *100#P+491511142338...
-
Seite 11: Anzeige Der Betriebszustände (Status Led)
Der Speicher kann auch ohne Betätigung des Betriebsartenschalters durch die Masternummer überschrieben werden. Hierzu muß von der Masternummer eine wie unter 1.8 beschriebene Programmier SMS an Pro-finder gesendet werden. 1.10 Anzeige der Betriebszustände (Status LED) Blinkt rot/gelb: Netzsuche + keine Zielrufnummern vorhanden... -
Seite 12: Erklärung Der Empfangenen Meldungen
Beides lässt sich wie unter 2.2 beschrieben per SMS aktivieren. Spannungswarnung (nicht in Betriebsart B): Sinkt die Versorgungsspannung dauerhaft unter 11,2V, schaltet Pro-finder in Stand by, um die Batterie zu schonen. In diesem Fall wird eine SMS mit dem Hinweis hierauf versendet. Erst wenn die Spannung... - Seite 13 Handbuch Pro-finder Seite 11 Notruf SMS: Diese Meldung wird verschickt, wenn Pro-finder in Betriebsart A genutzt wird und an Pin 3 eine Spannung anliegt. Positions SMS für Smartphones: Diese SMS erhalten Sie als Antwort auf eine Positionsabfrage wie unter 2.4 beschrieben. Smartphonenutzer gelangen durch Anklicken des Links direkt zur Kartenansicht der aktuellen Fahrzeugposition.
-
Seite 14: Alarmanlage Per Sms Steuern
2.3 Alarmanlage per Anruf steuern In den Betriebsarten 2 und 3 kann WiPro per Anruf in den jeweils nächsten Zustand geschaltet werden. Rufen Sie Pro-finder hierzu an. Das Gerät beendet den Anruf automatisch, bevor eine kostenpflichtige Verbindung zustande kommt und verschickt nach erfolgreichem Schaltvorgang einen Statusbericht an den Anrufer. -
Seite 15: Statusbericht Anfordern
Schicken Sie eine SMS mit folgendem Text an die Nummer des Pro-finder: Fence on Geofencing ist nun für diesen Standort aktiviert, bis Pro-finder eine SMS mit dem Text “Fence off” erhält. Um an einem neuen Standort Geofencing zu nutzen, zuvor “ Fence off” senden. -
Seite 16: Ausgänge Per Sms Steuern
Wie diese anzuschließen sind, ist unter 1.5 beschrieben. Ausgänge dauerhaft schalten: Um Ausgang A bis auf Widerruf einzuschalten, schicken Sie eine SMS mit folgendem Text an die Nummer des Pro-finder: A on Pro-finder reagiert auf diese SMS mit Einschalten von Ausgang A, sowie mit einem Statusbericht. -
Seite 17: Fahrzeug Wiederfinden
Sollte das Fahrzeug sich in einem Gebäude befinden, oder an einem anderen Ort ohne GPS Empfang, wartet Pro-finder bis zu 10 Minuten auf den Empfang einer gültigen Position. Wird auch nach 10 Minuten keine Position empfangen, wird der Statusbericht mit der zuletzt empfangenen Position verschickt. -
Seite 18: Technische Daten
Sie bitte Kontakt mit Ihrem Fachhändler auf. Sollten dennoch Schwierigkeiten auftreten, die mit Hilfe dieses Handbuches nicht zu beheben sind, finden Sie auf unserer Website (www.thitronik-automotive.de) viele hilfreiche Informationen. Sollten Sie mit unserem technischen Support Kontakt aufnehmen wollen, erreichen Sie diesen Montags bis Freitags von 9.00-16.00 Uhr unter folgender... - Seite 19 Handbuch Pro-finder Seite 17 Notizen...
