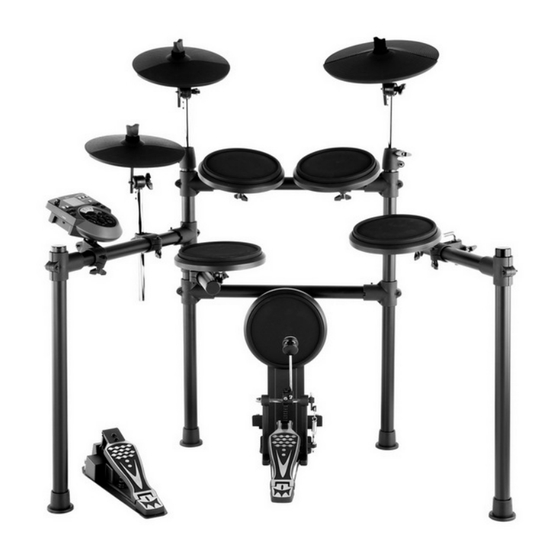

XDrum DD-512 E-Drum Bedienungsanleitung 00028063 Version 01/2013...
Seite 2
Herzlichen Glückwunsch! Vielen Dank für Ihren Kauf des Digital Drum-Sets DD-512. Bevor Sie das Instrument einschalten, empfehlen wir diese Bedienungsanleitung sorgfältig durchzulesen. Gehen Sie sorgfältig mit Ihrem Digital Drum Set um! Standort Um ernsthafte Schäden, Verfärbungen und Entstellungen zu vermeiden, setzen Sie ihr Gerät niemals folgenden Umweltbedingungen aus: •...
Inhaltsverzeichnis Bedienfeld Vorderseite Rückseite und Seiten Display Aufbau Anschluss von Pads und Pedalen Anschlüsse Anschließen von Audio-Equipment Anschließen eines Kopfhörers Anschließen eines MP3- oder CD-Players Anschließen eines Computers Anschließen eines MIDI-Keyboards Stromversorgung und Hauptschalter Spielen Auswahl eines Drum Kits Spielen mit den Pads Einstellen der Empfindlichkeit eines Pads Benutzung des Metronoms/Clicks Bearbeitung und Speicherung eines Drumkits...
Seite 4
Bewerten der Übung Abspielen der Übung Kreieren Sie Ihr eigenes Drumkit Einführung Auswahl eines Drumkits Grundlegende Einstellungen Bearbeiten eines Pads Instrumente Auswahl eines Instruments Einstellungen für die Instrumente Einstellungen für weitere Funktionen Abspeichern des Benutzer-Drumkits Einstellungen für die Pads Einführung Sensitivity Threshold Eliminieren des Cosstalk...
Seite 5
Aufnehmen der Pads Aufnahme mit Songbegleitung Wiedergabe der Aufnahme Standby Lernmodus Einführung Üben mit Beats Üben mit Rhythmen Üben mit Pattern Aufnehmen und Bewerten der Übung Wiedergabe der Übung MIDI-Einstellungen Einführung Einstellungen Anschluss einer externen Soundquelle Einstellen der MIDI Note Nummer Verwendung des Schlagzeugs als Soundmodul Fehlermeldungen Hilfe bei Störungen...
Bedienfeld Vorderseite Lautstärkeregler. Hier können Sie die Lautstärke für die Kopfhörer oder den Line- Ausgang einstellen. Start/Stop-Taste: Startet oder stoppt das Abspielen. SAVE: Mit dieser Taste werden die Einstellungen eines Benutzer-Kits gespeichert oder die Trigger-Einstellungen im Utilitymenü. LCD-Display. Weitere Hinweise erhalten Sie im entsprechenden Kapitel. SONG/PATTERN-Taste: Im Normalmodus kommen Sie mit dieser Taste ins Songmenü...
MIDI IN/OUT: Diese Buchsen erlauben die Kommunikation mit anderen MIDI- fähigen Geräten USB-Anschluss: Hier können Sie einen Computer anschließen (MIDI In/Out über USB) PAD-Anschlüsse: Eingangsbuchsen für Kick, Snare, Tom, Cymbal und Hi-Hat Kontrollpedal PHONES (1/8“): An dieser Buchse können Sie einen Kopfhörer anschließen POWER: Mit diesem Schalter wird das Gerät an- und ausgeschaltet DC IN: Hier wird das mitgelieferte Netzteil...
Anschluss von Pads und Pedalen Standard: Kick, Snare, Toms 1-3, Crash 1, Ride Hi-Hat, Hi-Hat Kontrollpedal Erweitert: Crash 2, Tom 4 Verbinden Sie Kick, Snare, die Toms 1 bis 3, Ride, Crash, Hi-Hat und das Kontrollpedal mit den mitgelieferten Kabeln. Snare und Toms verfügen über einen Stereoeingang und unterstützen Doppeltriggering (erweitertes Edge-Triggering);...
Bitte beachten Sie: Benutzen Sie die Buchse L/MONO für eine Mono- Wiedergabe und beide Buchsen L/MONO und R für eine Stereo-Wiedergabe. Die Lautstärke wird über den Regler VOLUME gesteuert. Anschließen eines Kopfhörers Sie können optional einen Kopfhörer an der Buchse PHONES an der Seite des Gerätes anschließen.
(Minimum). Schalten Sie nun das Gerät ein. Die Kontrolllampe für Kit leuchtet auf und im Display erscheint Kit Nummer 001. Bitte beachten Sie: Vergewissern Sie sich stets, dass das Gerät ausgeschaltet ist, bevor anderen Geräten verbinden. Spielen Auswahl eines Drum Kits Nach dem Einschalten befindet sich das digitale Schlagzeug im Kitmenü...
das Ride wie auch das Crash verfügen über die Möglichkeit des Dämpfens mit der Hand. Hi-Hat Der Sound des Hi-Hat variiert je nach der Position des Pedals: Open Hi-Hat Schlagen Sie auf das Hi-Hat, ohne das Pedal zu betätigen. Half-Open Hi-Hat Drücken Sie das Pedal halb durch während Sie auf dem Hi-Hat spielen.
1. Drücken Sie CLICK, um das Metronom anzuschalten. 2. Drücken Sie PAGE um auf die Seiten des Click-Menüs zu gelangen und stellen dort gewünschten Parameter mit Hilfe der Tasten < und > ein. 3. Drücken Sie erneut CLICK. Sie können nun das Metronom stoppen und das Menü...
An- und Ausschalten des Reverb und EQ-Einstellungen 1. Drücken Sie KIT oder PAGE. Wählen Sie die Seite “Global Reverb and EQ”. 2. Benutzen Sie die Tasten < und > um den Hall an- oder abzuschalten und um gewünschten Gain-Einstellungen des Dreiband-Equalizers (high, middle, low) vorzunehmen.
Play Along Auswahl und Abspielen eines Songs 1. Drücken SONG entsprechende Menü zu gelangen. 2. Drücken Sie < oder > um einen Song auszuwählen. Eine vollständige Liste der verfügbaren Songs finden Sie in der Songliste. 3. Drücken Sie START/STOP um den ausgewählten Song abzuspielen.
Hinweis Die Sounds der Tap-Songs werden nacheinander abgespielt, wenn Sie START/STOP drücken oder auf das “Pad Song”-Pad schlagen. Aufnahme Im Aufnahmemodus können Sie Ihr Spiel zusammen mit einem Song als Begleitung aufnehmen. Schnelle Aufnahme 1. Drücken RECORD. entsprechende Kontrolllampe leuchtet auf und das Metronom wird automatisch eingeschaltet.
Üben mit Pattern Im Lernmodus finden Sie drei Arten von Pattern. Beat: Übungen für die Snare Rhythm: Übungen für das Schlagzeug Pattern: Üben mit Begleitung Auswahl eines Pattern und das Üben Wenn Sie sich im Normalmodus befinden, drücken Sie bitte PAGE/SELECT und halten Sie die Taste für eine Sekunde gedrückt.
Kreieren Sie Ihr eigenes Drumkit Einführung Im Menü “Kit” können Sie ein Kit auswählen, mit dem Sie spielen möchten. Sie können an diesem Kit sowohl die Sounds (Voices) und die zugehörigen Parameter wie z.B. Pitch (Tonhöhe), Reverb (Hall), Volume (Lautstärke) und Einstellungen für Pan und MIDI vornehmen.
Bearbeiten eines Pads Wenn Sie ein Pad zur Bearbeitung auswählen möchten, können entweder entsprechenden Auswahlknopf drücken oder aber auf das Pad schlagen. Die Kontrollleuchte zeigt Ihnen, welches Pad ausgewählt ist. Ist der Rim ausgewählt, leuchten die Kontrolllampen sowohl für das Pad wie auch den Rim. Instrumente Das elektronische Schlagzeug verfügt über 385 verschiedene...
6. Drücken Sie PAGE oder VOICE und wählen Sie die Seite “Song” um die Funktion “Song” anzuschalten und Songnummern auswählen zu können. Mit den Tasten < und > können Sie jeweiligen Parameter einstellen. Abspeichern des Benutzer-Drumkits Sobald Sie einen Parameter verändert haben, drücken Sie bitte die Taste SAVE um das Kit mit den Einstellungen als Benutzerkit (25-40) abzuspeichern.
Curve: Diese Einstellung erlaubt, die Beziehung zwischen Schlagkraft und Lautstärke- Änderung anzupassen. Nehmen Sie die Anpassung vor bis Sie ein natürliches Spielgefühl gefunden haben. Sensitivity Drücken Sie PAGE oder UTILITY und wählen Sie die Seite “Pad Sensitivity”. Im Display erscheint folgende Meldung: Wenn Sie höhere Werte einstellen, erzeugt das Schlagen auf das Pad einen lauteren Sound, auch...
Abb. 1: Die Standard-Einstellung mit dem natürlichsten Verhältnis von Schlagkraft und Lautstärke. Abb. 2, 3:Eine höhere Schlagkraft er- zeugt eine ungleich höhere Lautstärke. Abb. 4, 5: Eine sanfte Spielweise erzeugt eine größere Veränderung. Abb. 6: Wenig Dynamik. So können Sie leichter höhere Lautstärken zuverlässig halten.
Einstellen des Metronoms Click Das elektronische Schlagzeug verfügt über ein eingebautes Metronom, das Sie als Übungshilfe oder im Zusammenhang mit Song- und Aufnahmefunktion nutzen können. Drücken Sie CLICK um in das entsprechende Menü zu gelangen und benutzen Sie die Tasten < und > um die Parameter zu verändern. An- und Ausschalten 1.
Abspielen von Songs Einführung Ihr digitales Schlagzeug verfügt über 80 Songs: • 50 Patterns • 10 Percussion Patterns • 5 Hit Songs • 15 Tap Songs Eine detaillierte Auflistung finden Sie in der Songliste. Im Songmenü können Sie die Songnummer auswählen und die Lautstärke der Begleitung und des Schlagzeugparts einstellen.
Lautstärke des Schlagzeugs Drücken Sie PAGE oder SONG und wählen Sie die Seite “Song Drum Volume”. Im Display erscheint folgende Meldung: Mit den Tasten < und > können Sie die Lautstärke verändern. Bei einem Neustart des Gerätes werden die Einstellungen in den ursprünglichen Zustand zurückversetzt.
Aufnahme mit Songbegleitung Wenn Spiel Songbegleitung aufnehmen möchten, stellen Sie zuerst die gewünschten Parameter ein (Song Nummer und DRUM OFF), bevor Sie mit der Aufnahme beginnen. Im Display sehen Sie nebenstehende Anzeige: Detaillierte Informationen zur Einstellung der Parameter finden Sie im Kapitel „Standby“. Wiedergabe der Aufnahme 1.
Halten Sie die Taste PAGE/SELECT für eine Sekunde gedrückt elektronische Schlagzeug in den Lernmodus zu versetzen. Die entsprechende Kontrolllampe leuchtet auf und im Display erscheint folgende Anzeige: Drücken PRACTICE oder START/STOP um mit der Übung zu beginnen. Ihre Genauigkeit wird stets in der Mitte des Displays angezeigt: Sie sind zu langsam einwandfreies Spiel...
Üben mit Pattern Sollte sich Ihr elektronisches Schlagzeug noch nicht im Pattern-Modus befinden, drücken Sie bitte die Taste PATTERN. Sie können nun nebenstehende Parameter einstellen. 1. Benutzen Sie die Tasten < und > um ein Pattern auszuwählen. 2. Drücken Sie PRACTICE um das Pattern anzuhören und es mitzuspielen.
MIDI-Einstellungen Einführung MIDI (Musical Instrument Digital Interface) ist ein Standard-Verfahren für den Daten- austausch zwischen elektronischen Musikinstrumenten und Computern. Sobald Sie solche Geräte über ein MIDI-Kabel verbinden, können Sie verschiedene Instrumente mit einem einzigen Keyboard spielen, mehrere Instrumente in einem Ensemble spielen lassen, Einstellungen programmieren, so dass beispielsweise Kits automatisch an den Songverlauf angepasst werden und vieles mehr.
Sync Modus: Drücken Sie die Taste START/STOP um die Wiedergabe von Songs zu starten oder zu stoppen. Das elektronische Schlagzeug wird die MIDI-Daten in Echtzeit übertragen: FA oder FC. Anschluss einer externen Soundquelle Der Übertragungskanal für MIDI-Daten des elektronischen Schlagzeugs ist festgelegt auf Kanal 10.
Das MIDI-System im elektronischen Schlagzeug verfügt über 16 Empfangskanäle, die von 1 bis 16 nummeriert sind. Jeder Kanal ist für eine Voice verantwortlich. Wenn das Schlagzeug MIDI-Informationen von einer externen Soundquelle empfängt, ist der aktive Kanal durch die MIDI-Kontrolle festgelegt. Kanal 10 ist dem Schlagzeug vorbehalten. Kanal 10 kann mit der Option “GM On”...
Akkus und Batterien Die mitgelieferten Akkus oder Batterien sind recyclingfähig. Bitte entsorgen Sie die Akkus über den Batteriecontainer oder den Fachhandel. Entsorgen Sie nur leere Batterien oder Akkus, um den Umweltschutz zu gewährleisten. WEEE-Erklärung Ihr Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recycelbar sind und wieder verwendet werden können.
