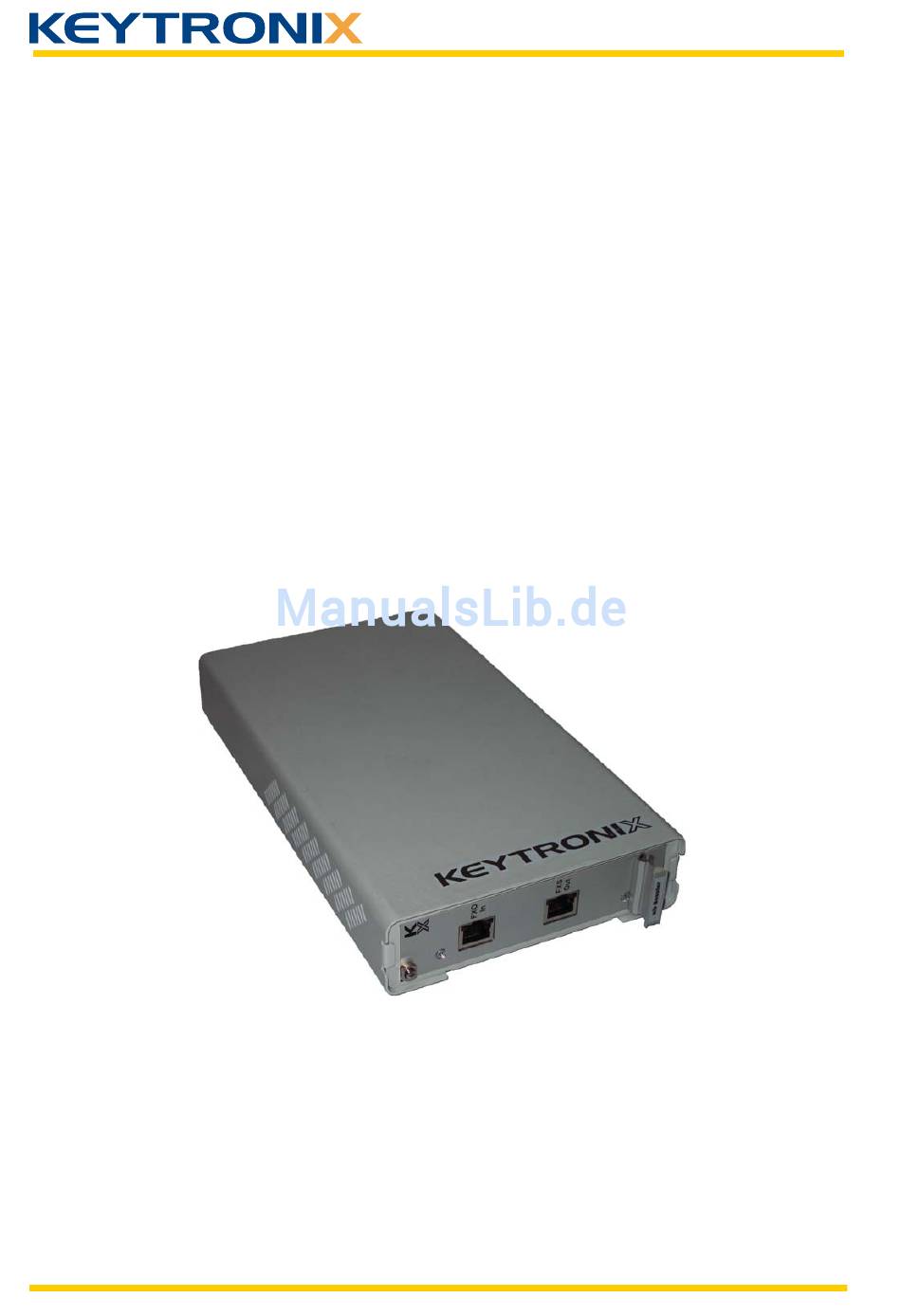

- Seite 1 DIS-PLUS, 1001 Bedienungsanleitung V.0.3 DIS-PLUS System zur Erhöhung der Reichweiten von Teilnehmeranschlüssen 1001 Bedienungsanleitung V.0.3 1/13...
- Seite 2 2011 01 18 Impressum: Gesellschaft für industrielle Elektronik und Informationstechnologie mbH Ungargasse 64-66/1/109 1030 Wien Tel.: + 43 (1) 718 06 60 - 0 Fax: + 43 (1) 718 06 60 - 820 e-mail: office@keytronix.com www.keytronix.com HG Wien FN 261131t 2/13...
-
Seite 3: Inhaltsverzeichnis
DIS-PLUS, 1001 Bedienungsanleitung V.0.3 Inhaltsverzeichnis ................4 INLEITUNG 1.1 Systemkomponenten ..............4 ............5 ETAILBESCHREIBUNGEN 2.1 Aufbau und Realisierung............5 2.1.1 S-UK-I ....................5 2.1.2 a/b-Booster..................7 2.1.3 Tischgehäuse TG1................9 2.1.4 Rack-Gehäuse 19R3................. 12 3 EMV / Z ............13 ERTIFIZIERUNG ................13 OPYRIGHT 3/13... -
Seite 4: Einleitung
DIS-PLUS, 1001 Bedienungsanleitung V.0.3 1 Einleitung Das "Dis-Plus" ist ein System zur Erhöhung der überbrückbaren Reichweite von Teilnehmer- Anschlussleitungen, sowohl für analoge POTS (a/b) als auch für digitale ISDN-Anschlüsse. Damit können ISDN-S0-Schnittstellen über die übliche Länge (ca. 1000 m, 6 dB/96 kHz) hinausgehend verlängert werden. -
Seite 5: Detailbeschreibungen
DIS-PLUS, 1001 Bedienungsanleitung V.0.3 2 Detailbeschreibungen Aufbau und Realisierung 2.1.1 S-Uk-I Eine/zwei I.430-S0-TE-Schnittstellen werden auf eine/zwei UK0-Schnittstellen umgesetzt. Die Fernspeisespannung (95 V) wird extern, im Aufnahme-Gehäuse erzeugt und der Baugruppe über die VG-Stecker zugeführt. Am fernen Ende der Leitung kann ein üblicher ISDN-NT eingesetzt werden. - Seite 6 DIS-PLUS, 1001 Bedienungsanleitung V.0.3 Technische Daten Versorgungsspannung: + 15, -95 VDC (über VG-Stecker) max. Leistungsaufnahme: 10 W (5 W Einport-Gerät) Anschlüsse Stromversorgung: VG-Stecker RJ45 Uk0: RJ45 Abmessungen: 100 x 160 mm (Leiterplatte) 30 mm breit Gewicht: ca. 150 g Maximale Reichweite der Uk0: 6 km / 0,4 mm 11 km / 0,6 mm 14 km / 0,8 mm...
-
Seite 7: A/B-Booster
DIS-PLUS, 1001 Bedienungsanleitung V.0.3 2.1.2 a/b-Booster Eine a/b-Leitung von einer Nebenstellenanlage oder einem VoIP- Gateway mit geringer Reichweite, wird in Bezug auf Rufsignal, Speisespannung und NF-Signal verstärkt. Die erforderlichen Versorgungsspannungen für die a/b-Speisung und zur Erzeugung der Rufspannung werden im Einschubgehäuse bzw. im Baugruppenträger erzeugt und der Baugruppe über den VG-Stecker zugeführt. - Seite 8 DIS-PLUS, 1001 Bedienungsanleitung V.0.3 Einstellmöglichkeiten: gesteckt offen Ruffrequenz 25 Hz 50Hz höchsten Verstärkerstufe gesperrt erlaubt nicht verwendet immer offen Impedanz a/b AN M3, M4* komplex (Zn) real (600 Ohm) *M3 und M4 immer gemeinsam stecken M3, M4 8/13...
-
Seite 9: Tischgehäuse Tg1
DIS-PLUS, 1001 Bedienungsanleitung V.0.3 Technische Daten Versorgungsspannung: + 13, -13V, -82, -220 VDC (über VG-Stecker) max. Leistungsaufnahme: 2,5 W a/b Eingang FXO In Schleifenspannungserkennung: >20 V Schleifenstromerkennung: >20 mA Rufspannungserkennung: >30 V Spitze FXS Out a/b Ausgang Schleifenspannung: > 70 V Rufspannung: 72 Veff Ruffrequenz:... - Seite 10 DIS-PLUS, 1001 Bedienungsanleitung V.0.3 Technische Daten max. Anzahl der möglichen Einschübe Versorgungsspannung: 190 – 240 VAC max. Leistungsaufnahme: Ausgangsspannungen: +/- 13V, -82V, -95V, -220V Überwachung: Betriebsspannungs-Ausfall Anschlüsse Stromversorgung: Kaltgerätestecker Alarmkontakt: 3-poliger Schraubklemm-Stecker Abmessungen: 144,5 x 254 x 40 (44) mm (BxTxH) Gewicht: ca.
- Seite 11 DIS-PLUS, 1001 Bedienungsanleitung V.0.3 11/13...
-
Seite 12: Rack-Gehäuse 19R3
DIS-PLUS, 1001 Bedienungsanleitung V.0.3 2.1.4 Rack-Gehäuse 19R3 Rack-Gehäuse zur Montage in 19"-Schränken, auch als Tischgehäuse verwendbar, mit internem Netzteil, zur Aufnahme von drei Stück S-Uk-i oder a/b-Booster-Einschüben. Die Art der Einschübe kann vollkommen wahlfrei zusammengestellt werden. Das 19R3 stellt alle für den Betrieb notwendigen Spannungen zur Verfügung. -
Seite 13: Emv / Zertifizierung
EN 60950 EN 55022 EN 55024 Copyright © 2010 KEYTRONIX Gesellschaft für industrielle Elektronik und Informationstechnologie mbH, Wien (Österreich) Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Alle Angaben in dieser Dokumentation sind nach sorgfältiger Prüfung zusammengestellt worden, und dürfen nicht an Dritte weitergegeben werden.
