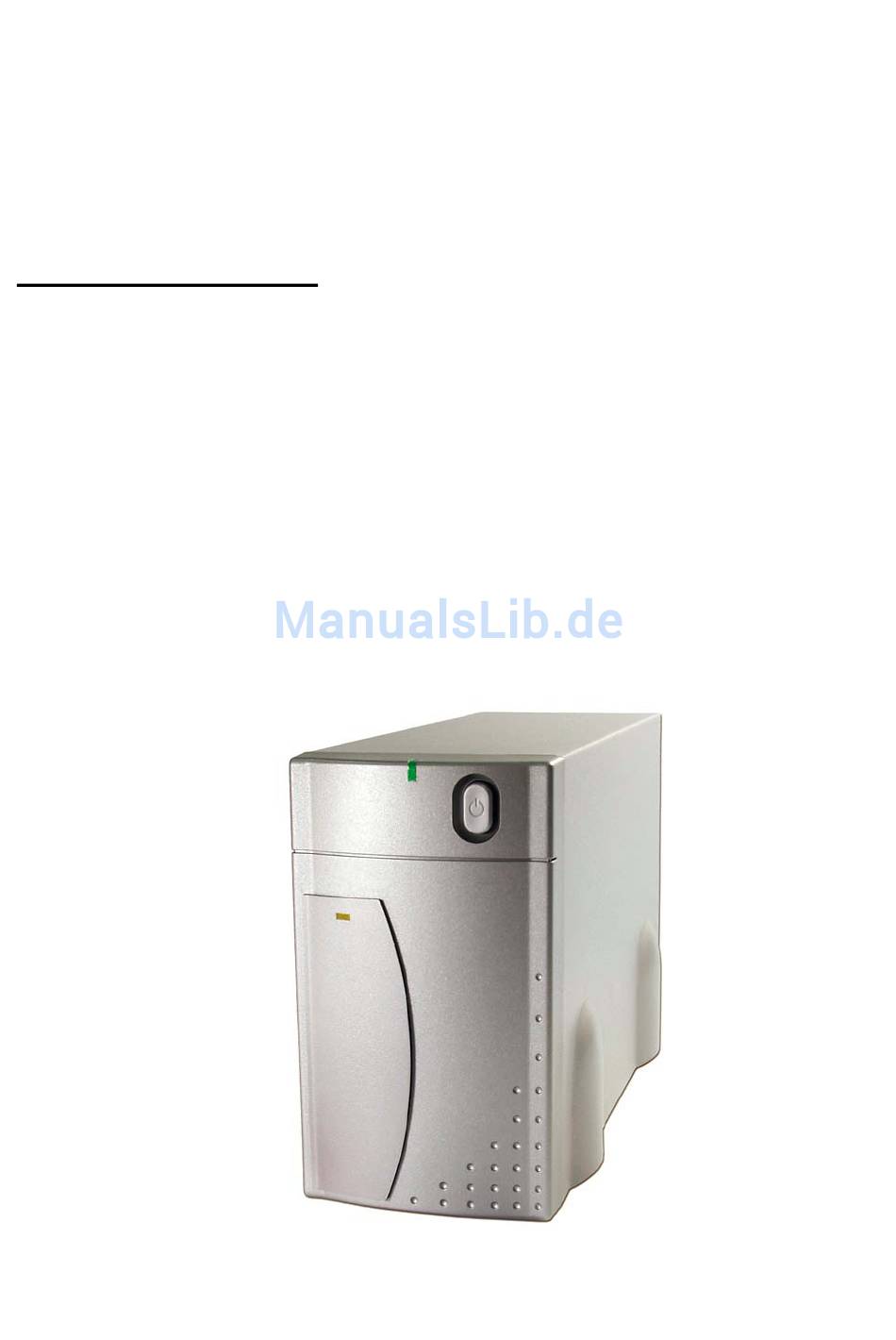

Igloo 800
Externes Festplattengehäuse für zwei (2) 3.5" Festplatten
Bedienungshandbuch
3.5" Parallel ATA zu Firewire 1394b Externes Festplattengehäuse
Inhaltsverzeichnis
Kapitel 1 Einleitung ............................................................................... P.02
Kapitel 2 Zubehör ................................................................................. P.03
Kapitel 3 Hardware Installation ............................................................... P.04
Kapitel 4 Systemeinstellung .................................................................... P.09
Kapitel 5 Entfernen der Festplatte ............................................................ P.10
Kapitel 7 Technische Informationen ......................................................... P.15
- 1 -
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Igloo 800
-
Seite 1: Inhaltsverzeichnis
Igloo 800 Externes Festplattengehäuse für zwei (2) 3.5” Festplatten Bedienungshandbuch 3.5” Parallel ATA zu Firewire 1394b Externes Festplattengehäuse Inhaltsverzeichnis Kapitel 1 Einleitung .…………………………………………………………………… P.02 Kapitel 2 Zubehör ……………………………………………………………………… P.03 Kapitel 3 Hardware Installation ……………………………………………………… P.04 Kapitel 4 Systemeinstellung ………………………………………………………..… P.09 Kapitel 5 Entfernen der Festplatte ……………………………………………………... -
Seite 2: Kapitel 1 Einleitung
Kapitel 1 Einleitung 1.1 Das 'Igloo' 800 (IEEE 1394b) Gehäuse wurde speziell für zwei (2) 3.5” Festplatten entworfen. Ideal für den täglichen Backup und als zusätzlichen Speicherplatz mit schnellstmöglicher Schnittstelle und extra grosser Speicherkapazität. 1.2 Systemvoraussetzungen a. Hardware: PC oder Mac mit Firewire 800 oder 400 Schnittstelle b. -
Seite 3: Kapitel 2 Zubehör
Kapitel 2 Zubehör 1. Igloo 800 (ATA zu 1394b Festplattengehäuse) 2. Stromkabel 3. 1394b 9-9pin Kabel 4. Schrauben - 3 -... -
Seite 4: Kapitel 3 Hardware Installation
Kapitel 3 Hardware Installation Lösen Sie die vier (4) Schrauben auf der Unterseite (Plastikfüsse) und entfernen Sie den Gehäusedeckel. (Siehe Abbildung A – D) Bild A Bild B - 4 -... - Seite 5 Bild C Bild D - 5 -...
- Seite 6 3.2 Festplatten Installation Verbinden Sie die zwei (2) Festplatten (eine Master und eine Slave), schliessen Sie die Stromzufuhr an und installieren Sie die Festplatten. (Siehe Abbildung E – F) Bild E Bild F Festplatten Jumper Einstellung: 1 Master & 1 Slave! - 6 -...
- Seite 7 Montieren Sie den Gehäusedeckel und schrauben Sie die vier Schrauben ein. (Siehe Abbildung G - H) Bild G Bild H - 7 -...
-
Seite 8: Verbindung Zum Computer
Identische Festplatten sind empfohlen (selber Hersteller, Grösse und RPM)! Firewire kann als Liniennetz verbunden werden. Der Igloo 800 verwendet RAID 0 und Disk Striping *. * Die RAID 0 und Disk Striping Funktion ist nur erhältlich für den Oxford 912 Chipsatz. Für ältere Versionen mit dem Oxford 922 Chipsatz werden die Festplatten separat verwaltet... -
Seite 9: Kapitel 4 Systemeinstellung
Schliessen Sie das Gehäuse an und schalten Sie es ein Warten Sie einen Moment für die Treiberinstallation Die Festplatte ist nun auf dem „Arbeitsplatz“ eingerichtet ** Igloo 4.2 Installation für den Macintosh Schalten Sie Ihren Computer ein und starten Sie Mac OS Schliessen Sie das Gehäuse an und schalten Sie es ein... -
Seite 10: Entfernen Der Festplatte
Kapitel 5 Entfernen der Festplatte 5.1 Windows 98SE/ ME / 2000 / XP a. Klicken Sie auf das Symbol für externe Geräte (siehe Abbildung 3) b. Wählen Sie Ihr externes Gehäuse um es zu entfernen (siehe Abbildung 4) Bild 3 Bild 4 Externes Gerät c. - Seite 11 Achtung!! Um Datenverluste zu verhindern, folgen Sie immer der Beschreibung für die Entfernung der Festplatte auf der vorherigen Seite, andernfalls gehen Daten die noch nicht abgespeichert sind verloren und folgende Nachricht wird angezeigt: Für Windows ME Für Windows 2000 Für den Mac - 11 -...
-
Seite 12: Kapitel 6 Partitionen & Formatieren
Kapitel 6 Partitionen & Formatieren Beachten Sie, dass mit folgenden Schritten alle existierende Daten auf der Festplatte gelöscht werden! Dies ist normalerweise nur nötig bei einer fabrikneuen Festplatte oder falls das Format/Partition geändert werden soll. PC mit Windows 98SE oder Windows ME MS-DOS Kommando “fdisk”... - Seite 13 PC mit Windows 2000 oder Windows XP Laufwerk-Verwaltungsprogramm: Wählen Sie “Laufwerksverwaltung” Klicken Sie mit der rechten Maustaste auf Arbeitsplatz und wählen Verwaltung Klicken Sie mit der rechten Maustaste auf Folgen Sie dem Partitions-Wizard die Festplatte die Sie gerne einrichten möchten und wählen Sie weitere Befehle Das NTFS Format kann nur unter Win2000 und WinXP erkannt werden.
- Seite 14 Mac OS Bei Mac OS9.2 und vorher gibt es keine Funktion, um mehrfache Partitionen auf einer externen Festplatte zu erstellen. Falls Sie eines dieser Betriebssysteme haben, können Sie entweder zusätzliche Softwareprogramme kaufen oder die Festplatte auf einem Mac OS X konfigurieren.
-
Seite 15: Kapitel 7 Technische Informationen
Kapitel 7 Technische Informationen 7.1 LED Anzeige für den Igloo 800 Grüne LED Gelbe LED Status ON, Normalzustand Status ON, Datenzugriff Blinkend Status OFF 7.2 FAQ Q: Was ist RAID 0? A: Mit RAID 0, die zwei separaten Festplatten erscheinen als eine einzelne grosse Festplatten.
