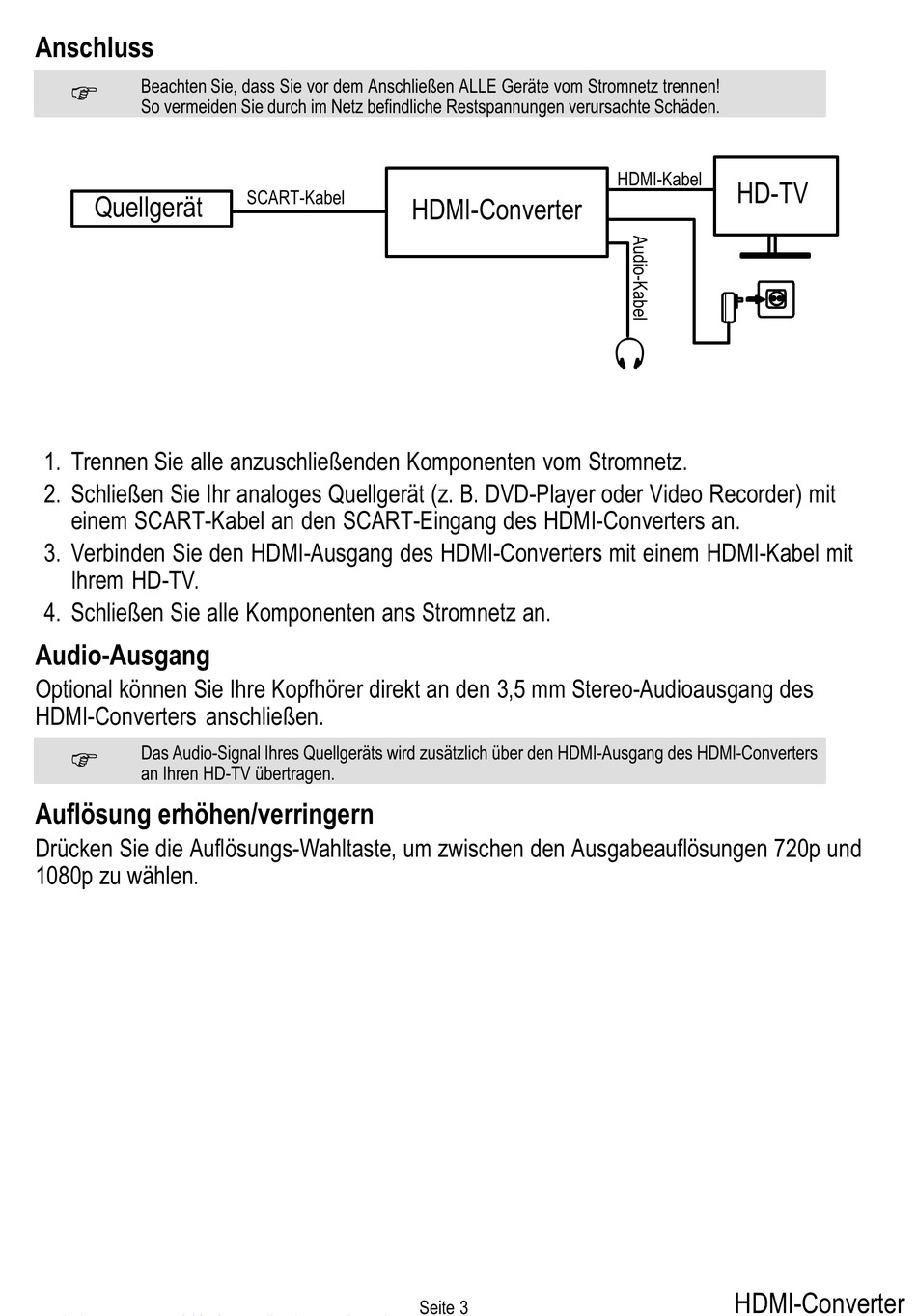

Anschluss
Beachten Sie, dass Sie vor dem Anschließen ALLE Geräte vom Stromnetz trennen!
So vermeiden Sie durch im Netz befindliche Restspannungen verursachte Schäden.
Quellgerät
1. Trennen Sie alle anzuschließenden Komponenten vom Stromnetz.
2. Schließen Sie Ihr analoges Quellgerät (z. B. DVD−Player oder Video Recorder) mit
einem SCART−Kabel an den SCART−Eingang des HDMI−Converters an.
3. Verbinden Sie den HDMI−Ausgang des HDMI−Converters mit einem HDMI−Kabel mit
Ihrem HD−TV.
4. Schließen Sie alle Komponenten ans Stromnetz an.
Audio−Ausgang
Optional können Sie Ihre Kopfhörer direkt an den 3,5 mm Stereo−Audioausgang des
HDMI−Converters anschließen.
Das Audio−Signal Ihres Quellgeräts wird zusätzlich über den HDMI−Ausgang des HDMI−Converters
an Ihren HD−TV übertragen.
Auflösung erhöhen/verringern
Drücken Sie die Auflösungs−Wahltaste, um zwischen den Ausgabeauflösungen 720p und
1080p zu wählen.
SCART−Kabel
HDMI−Converter
Seite 3
HDMI−Kabel
HD−TV
W
HDMI−Converter
