Inhaltszusammenfassung für Tash Scatir
- Seite 1 Gebrauchsanleitung für den Lidschlagsensor...

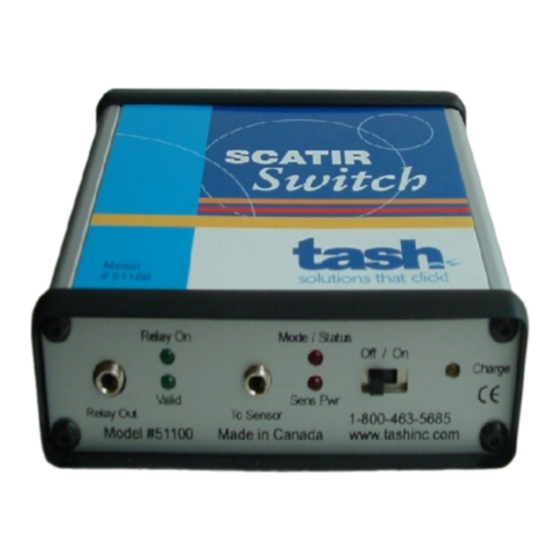

- Seite 2 Tash SCATIR Switch - Lidschlagsensor Beschreibung Vorderseite: Relay out: Anschlußbuchse des zu steuernden Gerätes Relay on: Licht leuchtet auf, wenn der Lidschlag akzeptiert wurde Valid: leuchtet dreimal kurz auf, um die Umstellung des Kalibrierungsmodus zu bestätigen To Sensor: Anschlußbuchse des Lidschlagsensors Mode/Status: leuchtet beim einschalten dreimal kurz auf;...
- Seite 3 Rückseite: 12/24VDC: Anschlußbuchse für das Ladekabel Battery: Batteriefach für eine aufladbare 9 Volt Batterie Unterseite: vier Schieberegler: Einstellmöglichkeit der Kalibrierungsmodus und des Pieptons blauer Druckschalter: Einstellschalter für manuelle Kalibrierung Einstellung Schieberegler: SW1: wird zur akustischen Rückmeldung verwendet Piepton an, Regler oben / Piepton aus, Regler unten SW2: wird zur Kontrolle der richtigen Positionierung verwendet Regler in oberer Stellung, Sensor so positionieren, dass bei geschlossenem Auge ein Dauerton erklingt und bei geöffnetem Auge der Dauerton verstummt...
- Seite 4 Kurzanleitung Schalter an der Unterseite in folgende Positionen bringen: SW1 oben SW2 oben SW3 unten SW4 oben Den Sensor an den Brillenbügel anbringen ( oder den Sensor am Schwanenhals positionieren ) und den Stecker in die Sensorbuchse ( „To Sensor“ ) einstecken. Sensorbox einschalten.
- Seite 5 Scanning Einstellung im Grid...
