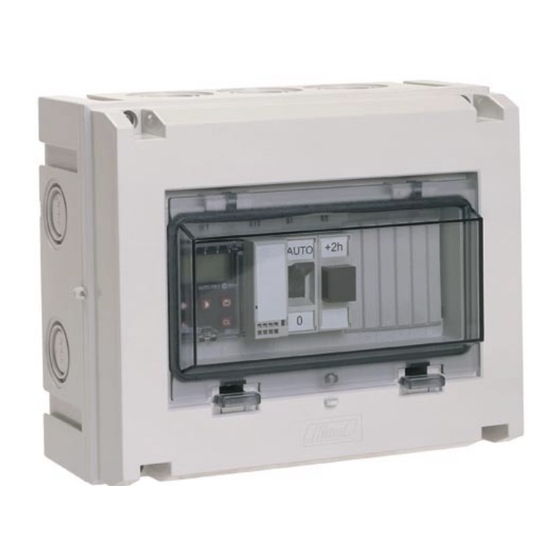

Fan Timer List of contents ENGLISH Page Inhoud NEDERLANDS Pagina CE, Declaration of conformity CE-merk, Conformiteitsverklaring Safety Veiligheid Technical data Technische specificaties Description Beschrijving Installation Installatie Component list Onderdelenjlijst Control circuits diagram Schema controlekringen Wiring diagram, Fan Starter Verbindingsschema, Fan Starter Wiring diagram, Fan Inverter Verbindingsschema, Fan Inverter Wiring diagram, FilterMax...
Fachhändler oder an AB Ph. Nederman & Co. Konformitätserklärung Wir, AB Ph Nederman & Co., erklären in alleiniger Verantwortung, daß das Produkt: - Fan Timer Art. Nr. 14372077 auf das sich diese Erklärung bezieht, mit den folgenden Normen oder normativen Dokumenten übereinstimmt:...
210 x 170 x 110 Gewicht 1,2 kg BESCHREIBUNG Die Zeitschaltuhr ist ein programmierbarer Wochentimer für Nederman-Gebläse der Serie NCF. Das Gerät arbeitet mit einer Versorgungsspannung von 24 V = oder 24 V~ (an Anschlußklemmen 1-2) von einer Zeitschaltuhr oder einem Gebläseinverter oder einer anderen 24 V-Spannungsquelle.
Fan Timer DEUTSCH INSTALLATION Lesen Sie diese Anweisungen vor dem Beginn der Installationsarbeiten aufmerksam durch. Eine Nichtbeachtung der Warnhinweise und Anweisungen kann zu Fehlfunktionen oder Unfällen mit Personenschäden führen. Achtung! Vor dem Beginn der Installationsarbeiten unbedingt den Abschnitt „Sicherheitshinweise“ auf Seite 3 durchlesen. Die Zeitschaltuhr an einem sicheren Ort montieren.
Fan Timer Spare parts When ordering parts always state: • Part no. and control no. (from the type label). • Detail no. of the spare part and the name (as per list below). • Quantity of parts required. Ersatzteile Bei der Bestellung von Ersatzteilen sind folgende Angaben zu machen: •...
Fan Timer 14372077 If FILTERMAX is installed use "Wiring diagram, FILTERMAX. Note See Fan Inverter Instruction Manual for reference Wiring diagram, Fan Inverter...
Fan Timer Wiring diagram FILTERMAX This connection shall be used when FILTERMAX is "stand alone" or connected to Fan Inverter or other fan start equipment except Nederman Fan Starter. Always use "Wiring diagram, Fan Starter" when Nederman Fan Starter is used.
Start Ventilatortimer Seite 20/ Anschlußdiagramm, FilterMax Diese Anschlußart ist zu wählen, wenn FilterMax als Einzelgerät installiert ist oder an einem Ventilatorinverter oder eine andere Ventilatorstartvorrichtung als den Nederman-Ventilatorstarters angeschlossen ist. Bei Verwendung des Nederman-Ventilatorstarters die Anschlüsse gemäß “Anschlußdiagramm Ventilatorinverter” ausführen.
DEUTSCH Bedienungsanleitung SC 28 Bedienmodi (Bedienungsanleitung) Montagehinweis 1 ⇒ Montag AUTO Anzeige von Uhrzeit, Wochentag, Kanal 2 ⇒ Dienstag (Relais)- Zustand und des aktuellen Schaltpro- Verteiler-Einbau 3 ⇒ Mittwoch gramms (Balkenanzeige) in vollen Stunden. 2 – Kanal – Ausführung: Balkenanzeige im 4 ⇒...
Seite 27
DEUTSCH Beispiele ROT: Blinkende Stelle im Display Modus Modus PR Modus ? Dauer EIN oder Dauer Aus Datum und Uhrzeit eingeben oder ändern (Ferienschaltung) Start und Ende nach Datum Auslesen und Ändern von Schaltzeiten Beispiel: 01.02.2000 Uhrzeit 14:00 Es kann auch nur für einen Kanal programmiert Beispiel: Schaltzeit Dienstag (2) und Donnerstag (4) nach Reset werden, der andere Kanal führt dann das...
