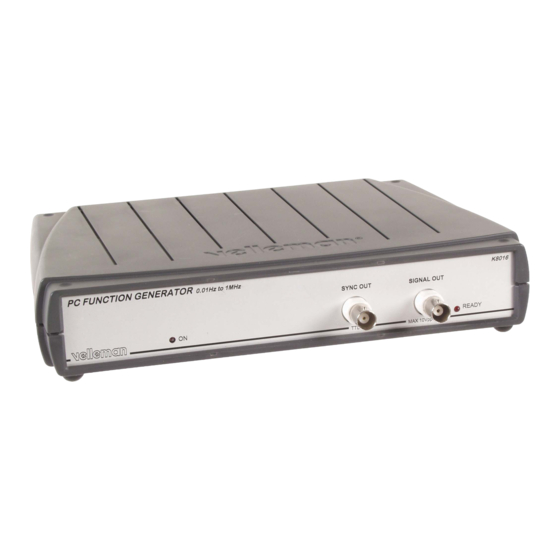

- Seite 1 PC Generator PCG10 / K8016 ZIEHEN SIE DEN Pc-Lab2000 -RATGEBER FÜR DIE INSTALLATION DER SOFTWARE ZU RATE...
- Seite 2 PCG10 / K8016 VELLEMAN Instruments is a division of VELLEMAN Components NV Legen Heirweg 33 9890 Gavere Belgium Internet Web-Site: http://www.Velleman.be E-mail: support@Velleman.be ©Velleman Instruments HPCG10_D- 2001– 1...
-
Seite 3: Fcc Information For The Usa
Shielded probes, suitable for the PCG10 unit can be obtained from the authorized Velleman dealer. If the user modifies the PCG10 unit or its connections in any way, and these modifications are not approved by Velleman, the FCC may withdraw the user’s right to operate the equipment. - Seite 4 Funktionsgenerator und das Velleman-Oszilloskop für PC zu bedienen þ Sie können ihre eigenen Kurvenformen mit dem mitgelieferten Signal- Kurvenform-Editor erzeugen þ kann zusammen mit einem Velleman-Oszilloskop für PC an denselben Druckeranschluss (LPT1, 2 oder 3) angeschlossen werden Frequenzbereich: 0.01Hz bis 1 MHz. Eigenschaften •...
-
Seite 5: Sicherheitshinweise
PCG10 / K8016 SICHERHEITSHINWEISE Verwendete Symbole Wichtige Sicherheitshinweise, siehe Bedienungsanleitung Obwohl die Speicheroszilloskope PCG10 / K8016 optisch vom PC getrennt sind, ist es ratsam, nur an sicheren Geräten Messungen durchzuführen. ⇒ Arbeiten Sie mit dem Messgerät nicht in staubigen und feuchten Räumen Um einen gefahrlosen Betrieb sicherzustellen, müssen Sie genau alle... - Seite 6 PCG10 / K8016 ANSCHLUSS Übersicht der Anschlüsse und Bedienungselemente 1.BNC-Ausgangsbuchse (50 Ohm max. 10Vpp) 2.externer BNC-Triggerausgang (TTL level) 3.LED-Ausgang ‘ ready ’(eutet auf die Anwesenheit vom Ausgangssignal) 4.ON /OFF LED (über die Software) 5.Adapteranschluss (Achten Sie auf die Polarität!) 6.Druckeranschluss 7.Mit dem parallelen Kanalanschluss kann ein optioneller PC-Oszilloskop...
- Seite 7 Kabelenden. Wenden Sie sich an unsere Service-Werkstatt, um alte Sicherungen zu ersetzen. Nach dem Starten der Software (siehe auch Ratgeber für erste Inbetriebnahme) leuchtet eine LED auf der Frontplatte. Ein Velleman PC- Oszilloskop kann an das “To -PC Scope” buchse angeschlossen werden...
-
Seite 8: Software Bedienungselemente
PCG10 / K8016 SOFTWARE Bedienungselemente • Bemerkung : Durch Upgrades können die aktuellen Menüs sich von denjenigen in dieser Anleitung unterscheiden. Ziehen Sie deshalb auch die Hilfemenü zu Rate (nur in English) Funktionsgenerator Einstyling Es gibt vier Standardwellenformen und DC:... - Seite 9 PCG10 / K8016 Die folgenden Beispieldateien befinden sich auf der Festplatte : PIANO1.LIB Klavierton SAMPLE_1.LIB Singbeispiel (hören Sie sich den 1Hz-Bereich bei einem Frequenz von 0.1Hz an). Die Bibliothekdatei ist eine Textdatei, die aus einer Kurvenformendatei von 2 bis 32000 Punkte besteht. Die Daten werden entweder im Gleitkommaformat oder im Ganzzahlenformat eingegeben.
- Seite 10 PCG10 / K8016 Einstellung der Frequenz Es gibt zwei alternative Möglichkeiten, die Ausgangsfrequenz einzustellen: 1. Bringen Sie den Positionsanzeiger unter das Frequenzfenster. 2. Klicken Sie das Frequenzfenster an, geben Sie den Wert ein und drücken die dann die ENTER-Taste. Einstellung der Ausgangsspannung Es gibt zwei alternative Möglichkeiten, Ausgangsspannung und Offset...
- Seite 11 PCG10 / K8016 Datenformate In beiden Fällen können die Spannungswerte in Dezimalzahlen- oder Ganzzahlformat geschrieben werden. Im Dezimalzahlenformat stellt -1,0 die negative und +1,0 die positive Spitzespannung dar. Im Ganzzahlformat stellt 0 die negative und 255 die positive Spitzespannung dar.
- Seite 12 PCG10 / K8016 Wiederholung der gleichen Datenwerte Wenn Sie den gleichen Datenwert für aufeinander folgende Datenpunkte wiederholen möchten, schreiben Sie den Wert nur einmal zwischen Klammern, auf der gleichen Zeile. Auf diese Weise können Sie zählen, wieviel Mal der Wert wiederholt wird.
- Seite 13 PCG10 / K8016 Lieferung mit Beispieldateien Fallende Rampe Dateiname : ramp_dn.lib Inhalt der Datei: -1.0 gestrecktes Dreiecksignal Dateiname : tri_skw.lib Inhalt der Datei: -1.0 (30) (10) -1.0 Dreiecksignal Dateiname : tri1.lib Inhalt der Datei: -1.0 -1.0 Trapezsignal Dateiname: trap1.lib Inhalt der Datei: -1.0 (1000)
- Seite 14 PCG10 / K8016 Sägezahnsignal Dateiname: saw1.lib Inhalt der Datei: -1.0 (10) (10) Treppensignal Dateiname stairs1.lib Inhalt der Datei: -1.0 -1.0 -0.5 Pulse mit verschiedener Amplitude Dateiname pulses1.lib Inhalt der Datei: -1.0 -1.0 -0.5 -1.0 -1.0 -1.0...
- Seite 15 PCG10 / K8016 Sinussignal Dateinam e sine1.lib Inhalt der Datei: 0,00 -0,31 0,31 -0,59 0,59 -0,81 0,81 -0,95 0,95 -1,00 1,00 -0,95 0,95 -0,81 0,81 -0,59 0,59 -0,31 0,31 0,00 0,00 Sinusburst Dateiname: burst01.lib Inhalt der Datei: 0,00 (21) -0,31...
-
Seite 16: Menü Optionen
PCG10 / K8016 Menü Optionen File menu Exit – Um das Programn zu verlassen. Options menu Hide Oscilloscope – Diennt zum Verstecken des Schaltpults des Oszilloskops. Fine Tune – Erlaubt Ihnen eine +-5%-Niveaueinstellung an der Ausgangsspannung und eine +-/-120mV-Niveaueinstellung an der Offsetspannung durchzuführen, wenn Sie der Rechteckausgangsmodus... -
Seite 17: Der Schaltkreisanalysator Als Bode Plotter
Bemerkung : Beachten Sie besonders die Eingangs - und Ausgangssignalniveaus des Verstärkers, um korrekte Testergebnisse zu erhalten. Die Funktionsgeneratoren PCG10 und K8016 können 0.1V bis 10V Spitze-Spitzesignal erreichen. Wenn Sie hohe empfindlich Phono-Eingänge prüfen, müssen Sie einen zusätzlichen Spannungsteiler (Potentiometer) - Seite 18 PCG10 / K8016 benutzten, damit das Signal an den Verstärkereingang angeschlossen werden kann. Die maximale Signalamplitude der im Diagramm geplottet werden kann beträgt 10Vrms. Verwenden Sie den Abschwächer x10 der Messleitung oder eine andere Weise, um das Maximalniveau unter 10Vrms zu bringen.
- Seite 19 PCG10 / K8016 Menüoptionen File Menu Save /Open modes Das Diagramm lässt sich als Bitmusterbild oder als Datenbestand speichern und öffnen. Die gespeicherten Daten können nachher für weitere Prüfungen abgerufen werden. Wählen Sie “Multiple Trace Mode” im Optionsmenü, wenn die gespeicherten Daten mehr als ein Signal enthalten.
- Seite 20 PCG10 / K8016 Wait Time Verwenden Sie diese Option, um eine Verzögerung von 1s zu 10s hinzuzufügen, ehe die RMS-Wert jeder Frequenz zu messen. Die Verzögerung kann für einen Stromkreisstabilisierung erforderlich sein. Colors Wählen Sie die Farbe für verschiedene Punkte im Kurvenformdisplay. Um die Farbe zu ändern, klicken Sie den entsprechenden Knopf an.
-
Seite 21: Fehlersuche
PCG10 / K8016 Fehlersuche Kein Signal sichtbar Keine Kommunikation mit dem Computer (Überprüfen Sie, ob das Kabel an den Druckerport (LPT) angeschlossen ist) Kontrollieren Sie die Druckerporteinstellung im BIOS SETUP des Computers. Wählen Sie den Standardparallelport-Modus (SPP), auch "kompatiblen" oder "Centronics"-Modus genannt. -
Seite 22: Garantie
Verarbeitungsschäden im Moment des Ankaufs. Sie ist EIN JAHR gültig ab Ankaufsdatum. Die Verpflichtungen der VELLEMAN-KIT AG beschränken sich auf die Aufhebung der Fehler, oder, nach freier Wahl der VELLEMAN-KIT AG, auf den Austausch oder die Reparation der fehlerhaften Teile.
