Inhaltszusammenfassung für DV3 Digital 1200 CI

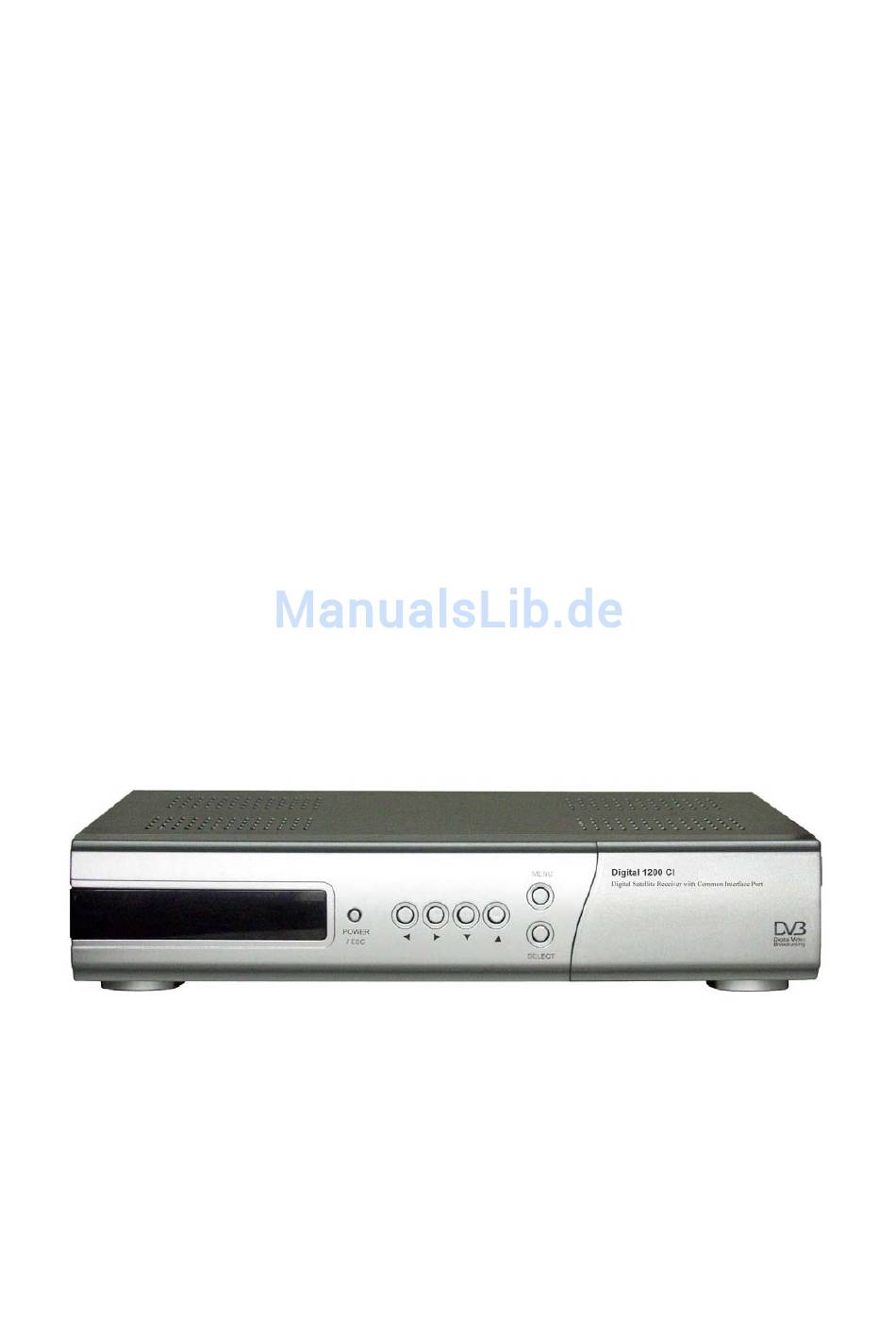

- Seite 1 Bedienungsanleitung Digitaler Satelliten Receiver...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Generelle Informationen......................4 1.1 Ausstattungsmerkmale ....................4 1.2 Sicherheitshinweise....................... 5 1.3 Verpackungsinhalt ......................6 1.4 Funktionshinweise ......................6 1.5 Fernbedienung ......................7 1.6 Vorderseite ........................8 1.7 Rückseite........................9 2. Installation des Satelliten-Receivers.................. 10 2.1 Antenne und Fernsehgerät anschließen..............10 2.2 Anschluss an Fernsehgerät und Videorecorder über SCART-Kabel...... - Seite 3 8. EPG (Elektronischer Programm Guide) ................28 9. Timer ............................. 29 9.1 Uhrzeit einstellen......................29 9.2 Timer einstellen ......................29 10. Informationen der Frontanzeige ................. 29 (optional) 11. Fehlerbehebung ......................... 30 12. Technische Daten ......................31 Gerätebeschreibung und Abbildungen Bild 1: Fernbedienung............................7 Bild 2: Frontseite .............................8 Bild 3: Rückseite ..............................9...
-
Seite 4: Generelle Informationen
1. Generelle Informationen Der Receiver ermöglicht den Empfang einer Vielzahl von Satellitenprogrammen. Diese Bedienungsanleitung beschreibt die Installation des Gerätes und die nötigen Schritte zur Nutzung der wesentlichen Funktionen. Außerdem werden die besonderen Merkmale dieses Receivers erklärt, damit Sie alle Vorteile nutzen können. -
Seite 5: Sicherheitshinweise
1.2 Sicherheitshinweise Lesen Sie bitte vor Inbetriebnahme die Sicherheitsvorschriften aufmerksam durch. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. UMGEBUNGSBEDINGUNGEN Schützen Sie das Gerät vor Feuchtigkeit und Hitze. Offene Brandquellen, wie zum Beispiel brennende Kerzen, dürfen nicht auf das Gerät gestellt werden. -
Seite 6: Verpackungsinhalt
1.3 Verpackungsinhalt Bitte prüfen Sie, ob neben dem Receiver folgende Teile im Karton enthalten sind 1 x Fernbedienung 1 x Bedienungsanleitung 2 x Batterien für die Fernbedienung 1 x Audio/Video Kabel (Sonderzubehör, nicht bei allen Geräteversionen) 1.4 Funktionshinweise In dieser Anleitung ist beschrieben, wie Sie bei der Installation und täglichen Bedienung des Gerätes durch eine Vielzahl von Bildschirmmenüs unterstützt werden. -
Seite 7: Fernbedienung
1.5 Fernbedienung Funktion Ein-/Aus (Standby) Ton stumm schalten Programmwahl und Eingabe von Daten in Menü TV/RADIO Umschaltung TV/Audio Kanal Zurück zum letzten Programm Favorisierte (Vorzugs-) Programme zeigen INFO Informationen zum Programm anzeigen MENU Bildschirmmenü aufrufen Seite auf/ab in der Programmliste Ausführen einer Auswahl oder auswählen OK, LIST eines Eingabefeldes im Menü... -
Seite 8: Vorderseite

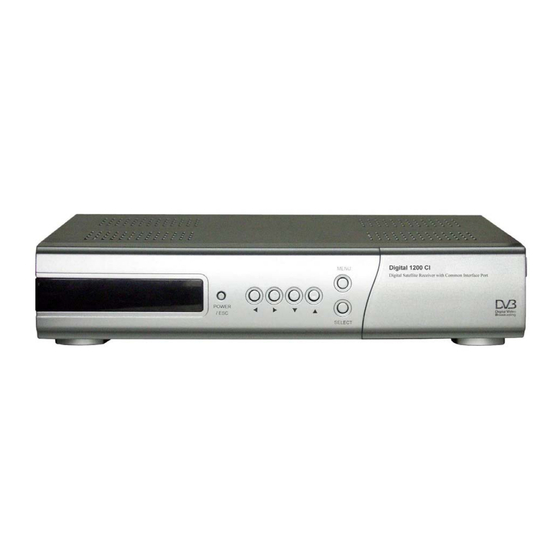

1.6 Vorderseite Bild 2: Vorderseite Taste FUNKTION Power / ESC Ein- und ausschalten des Gerätes < / > Einstellung der Lautstärke oder bewegen im Menü MENU Aufrufen des Hauptmenüs SELECT Auswählen eines Untermenüs ∧ ∨ Umschalten zum nächsten Programmplatz oder bewegen im Menü... -
Seite 9: Rückseite
1.7 Rückseite Dolby Digital AC3 (Koaxial) Netzanschluss Ein / Aus Schalter RF IN: Anschluss für terrestrische Antenne RF OUT: Ausgang zum TV Gerät SCART Anschluss für TV und VCR RCA (Cinch) Anschluss Bild RCA (Cinch) Anschluss Ton PC Anschluss für Software LNB IN: Anschluss für Satellitenantenne LNB OUT: Anschluss für einen weiteren Receiver Bild 3: Rückseite... -
Seite 10: Installation Des Satelliten-Receivers
2. Installation des Satelliten-Receivers In diesem Abschnitt wird die Installation des Satelliten-Receivers beschrieben. Beachten Sie dazu bitte auch die Handbücher Ihrer Antennenanlage. Die meisten Einstellungen sind abhängig vom empfangenen Satelliten, vom verwendeten LNB und von eventuell vorhandenen Umschaltern. Ihr Receiver ist meist ab Werk für die wichtigsten Programme und Satelliten vorprogrammiert. -
Seite 11: Anschluss An Fernsehgerät Über Rca (Cinch)
2.3 Anschluss an Fernsehgerät über RCA (Cinch) Fernsehgerät Satelliten - Receiver 2.4 Anschluss an Dolby Digital Verstärker Dolby Digital Verstärker Satelliten - Receiver... -
Seite 12: Anschluss An Das Fernsehgerät Über Hf- Modulator (Rf - Modulator)
2.5 Anschluss an das Fernsehgerät über HF- Modulator (RF - Modulator) Fernsehgerät Satelliten - Receiver terrestrische Antenne Videorecorder... -
Seite 13: Bildschirmmenü
3. Bildschirmmenü Nach Anschluss der Geräte kann das Bildschirmmenü gezeigt werden. Drücken Sie dazu die Taste MENU auf der Fernbedienung Das Menü enthält die folgenden 6 Hauptbereiche • Programmverwaltung • Programmführer (EPG) • Timer • Installation • Receiver Information • Common Interface Im Menü... -
Seite 14: Antennenkonfiguration Für Drehanlagen Und Diseqc 1.2
4.1 Antennenkonfiguration für Drehanlagen und DiSEqC 1.2 Antenne : Sie können maximal 16 Satelliten auswählen Typ : Wählen Sie DiSEqC1.2 Satellit : Wählen Sie den ersten gewünschten Satelliten LNC Type : Wählen Sie die Art des LNB. Für ein Universal LNB wählen Sie „Univ.” Oszfr. -
Seite 15: Begrenzung Setzen
Begrenzung setzen 4.1.2 Wenn Sie bei Type DiSEqC 1.2 gewählt haben und dann die grüne Taste auf der Fernbedienung drücken, können Sie in diesem Menü die Begrenzung für die Antennenbewegung einstellen. Mit den Taste auf der Fernbedienung bewegen Sie die Antenne zum östlichsten Punkt. -
Seite 16: Programmsuche Mit Drehantennen Und Diseqc 1.2
4.3 Programmsuche mit Drehantennen und DiSEqC 1.2 1. Antenne : Wählen Sie die Antenne. 2. Satellit : Wählen Sie den gewünsch- ten Satelliten mit Mit OK erhal- ten Sie auch eine Liste der Satelliten. Daten zum ausgewählten Satelliten sehen Sie im rechten Menüfenster. Eingabemodus: Wenn Sie vorprogram- mierte Daten, wie zum Beispiel Transponder, Frequenz, Symbolrate,... - Seite 17 • Suche alle SAT. Nur für Einstellung DiSEqC 1.2. Mit dieser Einstellung werden alle Transponder aller programmierten Satelliten durchsucht. Ihr Receiver sucht und speichert TV und Radioprogramme automatisch. Dabei wird eine Liste der gefundenen Programme angezeigt. Wählen Sie nach der vollständigen Suche 9.
-
Seite 18: Programmsuche Für Feststehende Anlagen (Einstellung Standart)
12. Neu berechnen: Wenn aus irgend- einem Grund alle Satellitenpositionen verschoben wurden (z. B. verdrehte Antenne), können Sie mit hier die Basis für alle Satelliten neu einstellen. Drücken Sie dazu im Menü Programmsuche die Taste MENU und wählen Sie „Berechnen“. 13. -
Seite 19: Systemeinstellung
4.5 Systemeinstellung Die Systemeinstellung ermöglicht individuelle Anpassung an angeschlossene und die Spracheinstellung. 1. Sprache : Einstellung der Menüsprache. 2. Audio Sprache: Stellen Sie die ge- wünschte Programmsprache ein, die bei mehrsprachigen Programmange- boten bevorzugt benutzt werden soll. 3. Hintergrund: Ermöglicht die Einstellung der Menüfarben 4. -
Seite 20: Software Upgrade Via Satellit
4.6 Software Upgrade via Satellit Da das digitale Fernsehen noch ständigen Änderungen unterliegt ist es hilfreich, die Empfangsgeräte von Zeit zu Zeit den veränderten Bedingungen anpassen zu können. Dies geschieht durch das Überspielen einer neuen Gerätesoftware über Satellit. Ob eine aktuellere Software vorliegt überprüfen Sie durch Vergleich der Software Versionsnummer vom Satelliten mit der Versionsnummer auf der Menüseite "Receiver Informationen"... -
Seite 21: Kindersicherung
4.7 Kindersicherung Diese Einstellung erlaubt die Sperre von Programmen vor dem Zugriff. Außerdem können die Installationseinstellungen des Receivers vor Veränderungen geschützt werden. 1. Für Änderungen muss zuerst das aktuelle Kennwort eingegeben werden (die Werkseinstellung ist 0000). 2. Wählen Sie bei Kindersicherung oder Installation sperren “Ja”. -
Seite 22: Common Interface
5. Common Interface Mit diesem Receiver, einem entsprechenden Modul und der Karte des Programmanbieters für die Entschlüsselung können Sie eine Reihe von Programmen sehen, die in Viaccess, Nagravision, Irdeto, Conax, Cryptoworks und SECA verschlüsselt sind. 5.1 Vorbereitung Für den Empfang verschlüsselter Programme benötigen Sie eine Smart Card des Programmanbieters Ihrer Wahl und ein Conditional Access Modul. -
Seite 23: Grundfunktionen
6. Grundfunktionen In diesem Kapitel werden die Grundfunktionen des Gerätes beschrieben, mit denen Sie komfortabel Fernsehprogramme sehen und Rundfunkprogramme hören können. 6.1 Programmwahl Mit den Tasten am Receiver, mit PR+, PR- auf der Fernbedienung oder mit den Zifferntasten der Fernbedienung wählen Sie Programme aus. -
Seite 24: Ton & Audio Einstellungen
6.6 Ton & Audio Einstellungen 1. Lautstärkeregelung Mit den Tasten der Fern- < > bedienung oder mit VOL am Gerät regeln Sie die Lautstärke. 2. Stummschaltung Den Ton schalten Sie mit der Taste ein oder aus. 3. Audio Control Mit der Taste wählen Sie eine der Toneinstellungen (Links, Rechts, Stereo) Die aktuelle Einstellung wird in der Programminformation angezeigt. -
Seite 25: Vorzugsprogrammlisten
6.9 Vorzugsprogrammlisten Um eine Vorzugsprogrammliste aufzurufen drücken Sie (mehrmals) die Taste FAV. Die Erstellung der Vorzugsprogrammlisten ist in Kapitel 6.2. beschrieben. 7. Programmverwaltung Dieser Satellitenreceiver besitzt eine sehr umfangreiche Programmverwaltung, die eine komfortable Nutzung des Gerätes ermöglicht. 7.1 Programmverwaltung Die Programmverwaltung besteht aus TV und Rundfunkprogrammen. -
Seite 26: Favoritenprogramme
7.2 Favoritenprogramme Wenn Sie die Programmverwaltung aufrufen, finden Sie bei vorprogrammierten Geräten bereits gespeicherte Favoritenprogramme in verschiedenen Listen, oder Favoriten 1 als erste Liste. Um einer Liste Programme hinzuzufügen, markieren Sie das Programm und drücken Sie ☻ OK auf der Fernbedienung. Das Zeichen erscheint neben dem ausgewählten Programm. -
Seite 27: Programme Sperren
7.4 Programme sperren Drücken Sie im Menü Programmverwaltung die Taste Sperren (blaue Taste) auf der Fernbedienung. Dadurch wird das gewählte Programm gesperrt und kann erst nach Eingabe des Kennwortes für die Kindersicherung gesehen werden (lesen Sie dazu bitte auch 4.6). Wählen Sie das gewünschte Programm und sperren Sie es durch Druck auf die Taste OK. -
Seite 28: Programme Sortieren
7.7 Programme sortieren Drücken Sie im Menü Programmverwaltung die Taste MENU auf der Fernbedienung und wählen Sie dann „Sortieren“. Sie können dann unter folgenden Sortiermöglichkeiten auswählen: • Favorit (nach Favoritenprogrammen) • Sperren (nach gesperrten Programmen) • Verschlüsselt (nach verschlüsselten Programmen) •... -
Seite 29: Timer
9. Timer Mit dieser Funktion lassen sich sowohl die aktuelle Zeit als auch Schaltfunktionen des Gerätes einstellen. 9.1 Uhrzeit einstellen Der Receiver übernimmt die Uhrzeit in der Regel vom Satelliten. Da es sich dabei um die Greenwich-Zeit (GMT) handelt, kann eine Abweichung von der Lokalzeit möglich sein (für Deutschland GMT +1:00 Stunde). -
Seite 30: Fehlerbehebung
11. Fehlerbehebung Problem mögliche Ursachen Abhilfe Frontanzeige am Keine Stromversorgung Hauptschalter an der Rückseite des Receiver funktioniert Receivers einschalten. nicht Stromkabel prüfen Kein Bild oder kein Ton, Keine Stromversorgung Standby Taste drücken aber rotes Licht am Gerät leuchtet. Kein Bild oder kein Ton Antenne nicht ausgerichtet Antenne justieren. -
Seite 31: Technische Daten
12. Technische Daten Stromversorgung : SMPS Eingangsspannung : 230 Volt Wechselspannung 50 Hz Sicherung : 250 V/T2A Leistungsaufnahme : Max. 25 Watt Tuner Eingangsfrequenz : 950-2150 MHz Eingangssignal : -25 - -65 dbm Eingangsimpedanz : 75 Ohm unbalanced Verbindungstyp : 2 x F-Typ weiblich (1 x Eingang, 1 x Loop through) LNB- Spannung : 13/18 V, max.
