www.SecurTech24.de

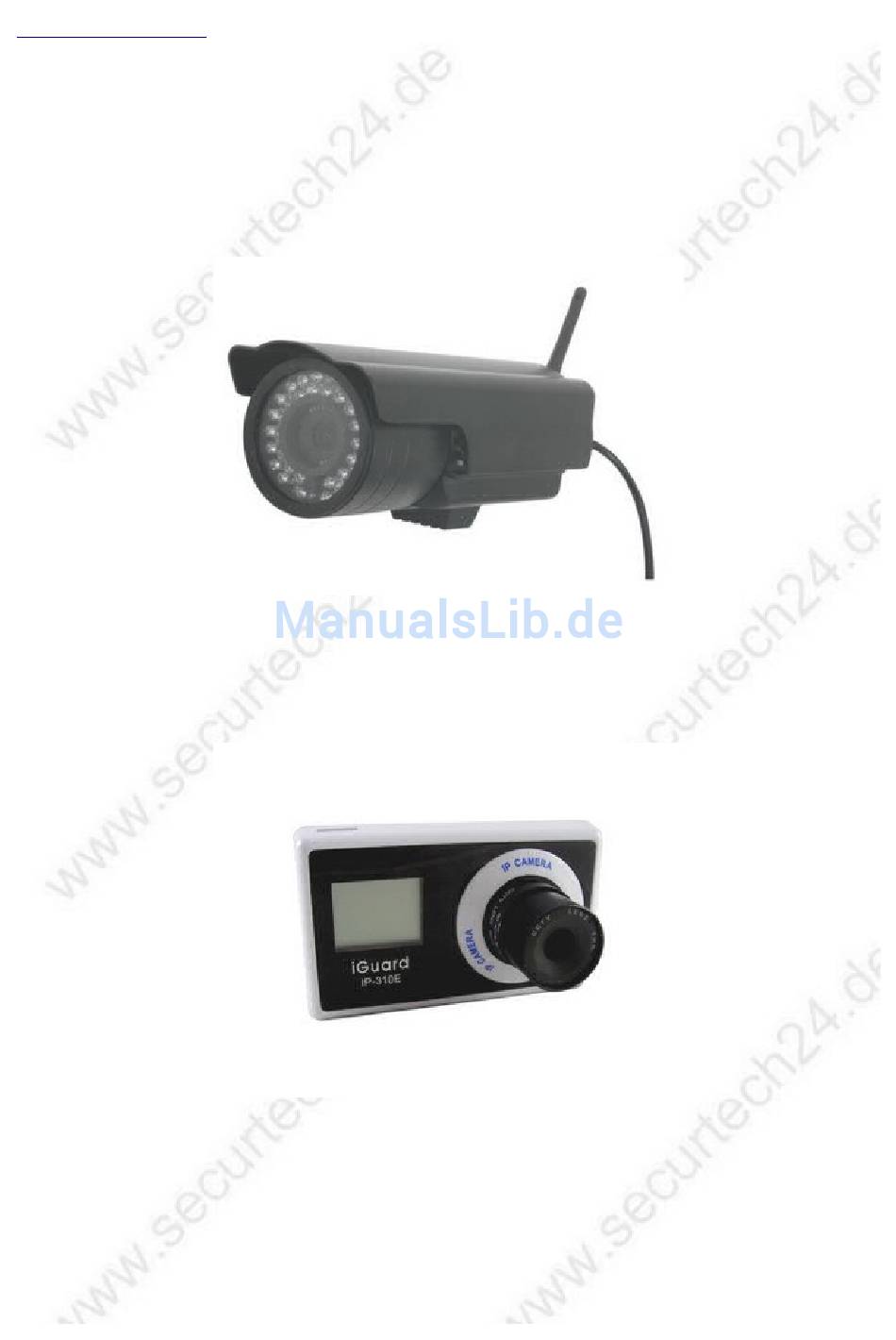

Benutzerhandbuch iGuard IP- Kamera
IP-390E mit wetterfestem Gehäuse, WLAN, Nachtsichtfunktion
IP-310E für innen mit CS-Mount Objektiv, Displayanzeige, USB-Slot für zusätzliche
Kamera, USB-Speicherstick u. WLAN-Dongle
Benutzerhandbuch IP-Kamera IP-390E / IP-310E
Modelle IP-390E, IP-310E
- 1 -
Werbung
Inhaltszusammenfassung für iGuard IP-390E
- Seite 1 Benutzerhandbuch IP-Kamera IP-390E / IP-310E Benutzerhandbuch iGuard IP- Kamera Modelle IP-390E, IP-310E IP-390E mit wetterfestem Gehäuse, WLAN, Nachtsichtfunktion IP-310E für innen mit CS-Mount Objektiv, Displayanzeige, USB-Slot für zusätzliche Kamera, USB-Speicherstick u. WLAN-Dongle - 1 -...
-
Seite 2: Schnellstart
Netzwerkbuchse der Kamera mit dem mitgelieferten Netzwerkkabel und anschließend mit Ihrem Router. Bei dem WLAN-Kameramodell IP-390E verbinden Sie zuvor noch die mitgelieferte Antenne mit der Antennenbuchse an der Rückseite der Kamera. Legen Sie jetzt die mitgelieferte CD in Ihr CD-Rom Laufwerk ein. Falls Sie die Autostart- Funktion für Ihr CD-Laufwerk aktiviert haben, wird das Setup Menü... - Seite 3 Benutzerhandbuch IP-Kamera IP-390E / IP-310E Falls die Kamera richtig angeschlossen ist sollte nach einem Klick auf Refresh die Kamera in der Liste angezeigt werden: Klicken Sie jetzt auf „IP Configuration“ um die Kamera an Ihr Netzwerk anzupassen. - 3 -...
- Seite 4 Benutzerhandbuch IP-Kamera IP-390E / IP-310E Falls Ihr Router DHCP (automatische Adressvergabe) unterstützt, können Sie den ersten Punkt „Obtain an IP address by DHCP“ auswählen. Ansonsten wählen Sie „Using Static IP address“ und tragen eine IP-Adresse im unteren Feld ein, der Ihren sonstigen Netzwerkeinstellungen entspricht, sowie Subnetzmaske (normalerweise 255.255.255.0)
- Seite 5 Benutzerhandbuch IP-Kamera IP-390E / IP-310E Unter dem Register „Advanced“ können Sie ein Passwort für den Zugriff auf die Kamera vergeben. Standardmäßig ist kein noch kein Passwort vergeben. Tragen Sie, falls Sie jetzt ein Passwort einrichten wollen, unter „New Password“ das gewünschte Passwort ein und bestätigen dieses im Feld „Confirm password“...
- Seite 6 Im Camera Settings Menü sind nur die Eintragungen unter Kamera A relevant, da es zwar Kameras vom gleichen Hersteller gibt, die einen externen Server mit Anschluß für eine zusätzliche Kamera besitzen, die Modelle IP-310E und IP-390E aber eigenständige Kameras mit internem Server sind, ohne diesen zusätzlichen Anschluß.
- Seite 7 Benutzerhandbuch IP-Kamera IP-390E / IP-310E Sicherheit und Vertrauenswürdige Sites. Klicken Sie jetzt auf Sites und fügen die IP-Adresse der Kamera und ggf. die Adresse eines DDNS Anbieters (z.B. Dyndns) hinzu. Klicken Sie anschließend auf Schließen und dann auf Stufe anpassen...
- Seite 8 Benutzerhandbuch IP-Kamera IP-390E / IP-310E Setzen Sie den Schalter für benutzerdefinierte Einstellungen auf Niedrig und aktivieren anschließend alle ActiveX Steuerelemente und Plugins für diese Zone. Klicken Sie anschließend auf OK und starten den Internet Explorer neu, bzw. starten die Kameraoberfläche erneut mit einem Klick auf...
-
Seite 9: Das Kamerasystemmenü
Benutzerhandbuch IP-Kamera IP-390E / IP-310E Für die Kameramodelle IP-310E und IP-390E sind nur die ersten 6 Symbole von Bedeutung: startet eine Aufzeichnung auf Festplatte vergrößert / verkleinert das Bild dreht das Bild um 90° nach links / rechts spiegelt das Bild horizontal Festlegung Speicherort für die Aufzeichnungen. - Seite 10 Benutzerhandbuch IP-Kamera IP-390E / IP-310E >> klicken Sie anschließend auf Apply um die Einstellungen abzuspeichern !! Information Menü: Systemstatus: hier werden Angaben über die Hardware, IP-Adresse usw. angezeigt. Current Connections: zeigt die derzeit eingeloggten IP- Adressen an Event Log: zeigt ein Logfile über alle Aktivitäten.
- Seite 11 Benutzerhandbuch IP-Kamera IP-390E / IP-310E Dynamic DNS: Eintragungen für DNS-Serviceanbieter – wichtig für die Abfrage der Kamera über das Internet. Jede Kamera hat eine eigene Seriennummer und ein Passwort, welches unter dem Gehäuse befestigt ist. Mit dieser Seriennummer und Passwort ist für Sie bereits ein Account bei einem DDNS-Anbieter hinterlegt.
- Seite 12 Daten ein, die Sie von Ihrem ISP Internetserviceprovider erhalten haben. Basic Settings >> Wireless Setting: Achtung: WLAN ist nur bei Kameramodell IP-390E standardmäßig möglich. Bei Modell IP310E ist hierfür ein USB-Dongle notwendig (Kompatibilität beachten) Connecting to Wireless AP: Yes = WLAN-Funktion aktiviert, No = WLAN inaktiv...
- Seite 13 Benutzerhandbuch IP-Kamera IP-390E / IP-310E SSID: Name des Netzwerks. Hier muß die exakte Bezeichnung wie im Router eingetragen werden. Klicken Sie alternativ auf Search Wireless AP. Falls der Router die Option „SSID bekannt geben“ aktiviert hat, wird im darunterliegenden Feld der Router samt SSID gelistet. Markieren Sie den gewünschten Router und übernehmen die SSID durch einen Klick auf die Pfeiltasten.
- Seite 14 Benutzerhandbuch IP-Kamera IP-390E / IP-310E Klicken Sie anschließend auf Apply um die Eintragungen zu bestätigen. Vergessen Sie auf keinen Fall diese Eintragungen, da Sie ansonsten keinen Zugang mehr als Administrator erhalten ! Für die weiteren Zugänge können Sie beliebige Eintragungen vornehmen.
- Seite 15 Benutzerhandbuch IP-Kamera IP-390E / IP-310E weiter unten beschrieben. Anschließend können Sie diesen Email-Adressen durch Klick auf den Schalter Select (=auswählen) verschiedene Ereignisse zuordnen, bei denen der jeweilige Empfänger per Email benachrichtigt wird (Start der Kamera, keine Verbindung, User Log In, usw.) Advanced Settings >>...
- Seite 16 Benutzerhandbuch IP-Kamera IP-390E / IP-310E Enable Motion Detection: Hier kann die Bewegungserkennungsfunktion der Kamera aktiviert werden. Die Auswahl besteht aus: Always on = immer eingeschaltet No = deaktiviert on Schedule = eingeschaltet nach Zeitplan Detection Mode: hier sollten Sie „Software“ auswählen, da die beschriebenen Kameramodelle keine Eingänge für Bewegungssensoren besitzen und die Option „PIR“...
- Seite 17 Benutzerhandbuch IP-Kamera IP-390E / IP-310E Limit Each Video to: Anzahl in Minuten als Limit für die Videolänge Record each Video at: Anzahl der Frames in Sekunden (FPS) mit denen die Videos abgespeichert werden sollen. Hohe Framerate = flüssigere Videos – jedoch hoher Speicherbedarf, niedrige Framerate = stockende Videoqualität bei niedrigem Speicherbedarf.
- Seite 18 Benutzerhandbuch IP-Kamera IP-390E / IP-310E Menü für die Eintragung der Servereinstellungen für FTP und Email. FTP Settings (= FTP Einstellungen) FTP-Server: Eintragung des Pfades zum FTP-Server (falls vorhanden) FTP-Port: Portangabe FTP-Server Account Name: Benutzername FTP-Zugang Password: Passwort FTP-Zugang Email-Settings (Email-Einstellungen für den Absender Account)
- Seite 19 Benutzerhandbuch IP-Kamera IP-390E / IP-310E System Time: Einstellungen für Systemdatum und Uhrzeit System Time Updates: Auswahl Zeitabstand für Refresh Time Server: Serverauswahl für automatischen Abgleich der Uhrzeit. Es können mit Edit Server gelöscht oder neue Server hinzugefügt werden. Time Zone: Zeitzone einstellen für Refresh System Time: Datum und Uhrzeit manuell abändern, dann auf Manual Adjust klicken.
- Seite 20 Benutzerhandbuch IP-Kamera IP-390E / IP-310E Unter iMage Server verbirgt sich ein kostenloser Service, welcher es ermöglicht über einen Account den Videostream der Kamera über Internet abzurufen. Interessante Alternative zu DDNS- Service, da keine Einstellungen im Router notwendig und kein directX installiert sein muß. Der Zugang kann von jedem Rechner mit jedem Internetbrowser erfolgen.
- Seite 21 Benutzerhandbuch IP-Kamera IP-390E / IP-310E Hier besteht die Möglichkeit die Spache des Interface auf die Landessprache umzustellen. Die Übersetzung ist jedoch teilweise nur schwer zu verstehen, da diese wahrscheinlich mit einem Übersetzungsprogramm eins-zu-eins durchgeführt wurde. Daher hatten wir uns entschieden, das Handbuch auf die englische Sprache zu beziehen.
- Seite 22 Benutzerhandbuch IP-Kamera IP-390E / IP-310E USB-Disk >> Video: (Einstellungen USB-Speichermedium >> nur IP310E !!!) Das Kameramodell IP310E verfügt über die Möglichkeit ein USB-Stick zum Abspeichern von Videodaten zu nutzen. USB Disk Settings: Allow system to over-ride oldest directory with new files: (Erlaube dem System den ältesten Ordner mit neuen Videodaten zu überschreiben): Ist diese Option auf Yes eingestellt, werden die...
- Seite 23 Benutzerhandbuch IP-Kamera IP-390E / IP-310E klicken Sie anschließend auf Camera A Sie werden anschließend gefragt, ob Sie die Datei pda.jpg herunterladen möchten. Setzen Sie einen Haken bei „Open file after Download“ und bestätigen mit Yes. Alternativ klicken Sie auf Save As... um den Schnappschuß...
- Seite 24 Benutzerhandbuch IP-Kamera IP-390E / IP-310E Besonderheiten IP-390E: Einstellen der Bildschärfe: Die Bildschärfe der IP-390E kann durch Drehen des Objektives eingestellt werden. Hierfür muß zuerst der vordere Teil der Kamera abgeschraubt werden: Falls ein anderer Sichtwinkel erwünscht ist, kann das vorhandene Objektiv durch ein Objektiv mit anderer Brennweite ersetzt werden.
- Seite 25 Benutzerhandbuch IP-Kamera IP-390E / IP-310E - 25 -...
