Seite 4: Einführung

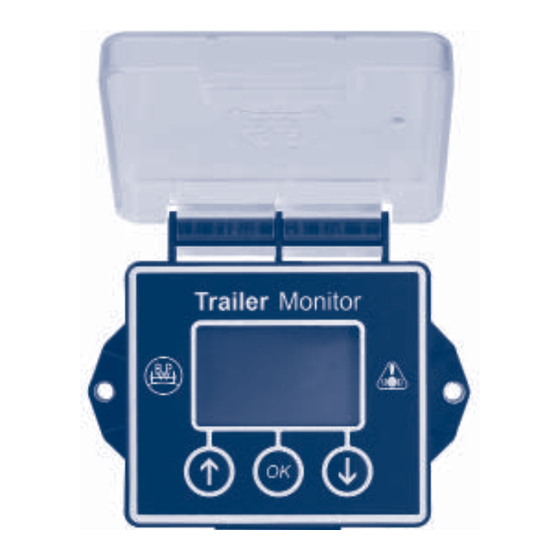

Einführung Der Trailer Monitor ist ein an der Seite des Trailers montier- bares Diagnosesystem zum Auslesen von Laufl eistung, Diagnosecodes und weiteren Informationen aus der ECO Tronic EBS. Der Trailer Monitor ist mit dem Diagnoseanschluss „DIAG“ des EBS verbunden. Bei Spannungsversorgung des EBS über die 7-polige ISO 7638-Steckdose werden... -
Seite 5: Sicherheitshinweise
Umweltbestimmungen, Gesetzen und Vorschriften wiederverwendet bzw. entsorgt werden. Weitere Informationen fi nden Sie in der Einbau- und Bedienungsanleitung des Trailer Monitors unter www.bpw.de/downloads Diese Anleitung gilt ab Software Version G 637. (Siehe Menü ”Informationen” / Fahrzeugdaten / ECU Version) -
Seite 6: Tasten Und Funktionen
Tasten und Funktionen Schaltet den Trailer Monitor durch Taste langes Drücken ein. (Bei Spannungs- versorgung des EBS wird der Trailer Monitor automatisch eingeschaltet). Aufrufen von Untermenüs Eingeben/Bestätigen von: Befehlen Einstellungsänderungen Konfi gurationsänderungen Aufwärtspfeil- Schaltet den Trailer Monitor durch taste langes Drücken ein. - Seite 7 Monitors 10 Minuten weiter. Entsperren Der Benutzer kann das Passwort mit Hilfe der Funktion ”Entsperren” im Menü Einstellungen eingeben. Der Trailer Monitor wird mit der vor- eingestellten Pin 0123 geliefert. Über den Menüpunkt ”Ende” gelangt man zurück ins übergeordnete Menü.
- Seite 8 Löscht alle DTCs aus dem ECO Tronic EBS. WL Service Zeigt den Grund für das Blinken der Anhänger-Warnlampe an. LED Auslöser Zeigt den Grund für das Aufl euchten der Trailer Monitor Service-LED an. Belagzustand Status Zeigt den Bremsbelagverschleiß (OK oder Service) des Trailers an. LWI, Reset Setzt die Verschleißanzeige nach einem...
- Seite 9 Fahrgestellnummer an. ECU Version Zeigt die Version der ECO Tronic EBS-ECU Software, Seriennummer des EBS sowie die Trailer Monitor Software Version an. Trailer Analyser Der Trailer Analyser ermöglicht dem Be- nutzer das Abrufen von zusätzlichen Informationen zum Trailer, die über einen...
- Seite 10 Trailer Monitor Trailer Monitor Information Test Einstellungen Startanzeige Test Das Menü ”Test” zeigt Sensordaten an und kann zur testweisen Ansteuerung von Funktionen verwendet werden. Gewicht Zeigt die aktuelle Last des Trailers an. Anzeigeeinheiten: Aggregatlast in kg oder lbs Beladung in %...
- Seite 11 Fahrzeug neigt sich um weniger als 6° nach rechts. Fahrzeug neigt sich um mehr als 6° nach rechts. Luftdruck Zeigt Momentanwerte der verschiedenen Luftdruck- Sensoren im EBS an. ABS Sensoren Zeigt die aktuelle Geschwindigkeit der Trailerräder an (z.B. auf einem Bremsenprüfstand). AUX Test In diesem Menü...
-
Seite 12: Einstellungen
Die eingestellten Werte fl ießen in die aktu- elle Streckenmessung ein und werden nur aktiv, wenn die Inspektionseinstellung zurückgesetzt wird. Reset Setzt die Werte im Trailer Monitor zur Inspektion zurück. Achtung: Die geänderte Laufzeit wird intern als Inspektionsintervall abgespeichert. Trailer Monitor... - Seite 13 Seite 14 beschrieben. Eine Reihe von Trailer Monitor-Menüs ist durch eine gültige PIN geschützt. Entsperren Hebt durch Eingabe einer gültigen PIN die Sperre des Trailer Monitors auf. Reifenfaktor Zeigt die Radgröße und Polradeinstellung Format Datum Ermöglicht das Einstellen der Datums- anzeige.
- Seite 14 Startanzeige Startanzeige Das Menü ”Startanzeige” ermöglicht das Zurückkehren zum Startanzeige-Bildschirm. Die Startbildschirme können unter ”Einstellungen - Trailer Monitor - Startanzeige” siehe Seite 12 eingestellt werden. Es kann einer von 10 Startbildschirmen ausgewählt werden: Intervall Keine (in diesem Fall wird kein Startbild...
- Seite 15 Der benutzerdefi nierte Startbildschirm kann bis zu fünf der folgenden Werte anzeigen: Km-Stand Service Service Intervall Fehler aktiv Fehlerspeicher Belagzustand Vorratsdruck Beladung Test Hinweis: Wenn DTCs vorliegen, werden diese noch vor dem Startbildschirm angezeigt. 15 D...
- Seite 17 Contents Page Introduction Safety Information Buttons and functions 6 - 7 Menu ”Information” 8 - 9 Menu ”Test” 10 - 11 Menu ”Settings” 12 - 13 Menu ”Start Screen” 14 - 15 3 GB...
- Seite 18 The Trailer Monitor does not need to be shut off. If none of the display buttons is pressed, the Trailer Monitor is switched off automatically after approx. 1 minute if operated in battery mode.
-
Seite 19: Safety Information
For more detailed information refer to the Trailer Monitor ”Installation and Operating Instructions”, from www.bpw.de/downloads. This instruction booklet applies from Software Version G 637 onwards. (See Menu ”Information” / Trailers / ECU Version) -
Seite 20: Buttons And Functions
Buttons and functions Switches on the Trailer Monitor by button pushing for 3-5 seconds. (With power being supplied from the EBS, the Trailer Monitor is automatically switched on.) Calling up submenus Entering/confi rming: Commands Setting changes Confi guration changes Up-arrow Switches on the Trailer Monitor by pushing the button 3-5 seconds. - Seite 21 Unlock The user can enter the password by using the „Unlock“ function in the Settings Menu. The Trailer Monitor is supplied with a pre-set PIN of 0123. A return to the superior menu is made via the „Exit” menu item.
- Seite 22 Trailer Monitor Trailer Monitor Information Test Settings Start Screen Information The ”Information” menu displays general vehicle data and data regarding the current condition of the vehicle from the EBS. Diagnostic Trouble Codes (DTC) Active Displays up to 8 active DTCs...
- Seite 23 ECO Tronic EBS. ECU Version Displays the version of the ECO Tronic EBS-ECU software, serial number of the EBS as well as the Trailer Monitor software version. Trailer Analyser The Trailer Analyser enables the user to call up additional information about the trailer, which has been collected over a longer period of time.
- Seite 24 Trailer Monitor Trailer Monitor Information Test Settings Start Screen Test The ”Test” menu displays monitor data and can be used for controlling functions for testing purposes. Load Displays the current trailer load. Display units: Suspension load in kg or lbs...
- Seite 25 Vehicle is tilting left or right by less than 2°. Vehicle is tilting to the right by less than 6°. Vehicle is tilting to the right by more than 6°. Air Pressure Displays instantaneous values of the various air pressure in the EBS.
- Seite 26 The entered values will only become active after a Service Reset is carried out. Service Reset Resets the values in the Trailer Monitor for inspection. Note: The internally stored Service Interval will be added to the current odometer value / date.
- Seite 27 A series of Trailer Monitor menus is passwort protected with a PIN. Unlock Use this menu to unlock the Trailer Monitor via a valid PIN. Wheel Scale Displays the wheel size and the exciter ring setting. Date Format Allows the user to set the date format.
-
Seite 28: Start Screen
Start Screen The ”Start Screen” menu allows for a return to the start display screen. The start screen can be set under ”Settings - Trailer Monitor - start screen” see page 12. One of 10 start screens can be selected: None... - Seite 29 The user-defi ned start screen can display up to fi ve of the following values: Odometer Service Service Interval Stored DTCs Lining Wear Reservoir Axle Load Sum Note: If DTCs are present, these are displayed before the start screen. 15 GB...
- Seite 30 Notizen / Notice...
