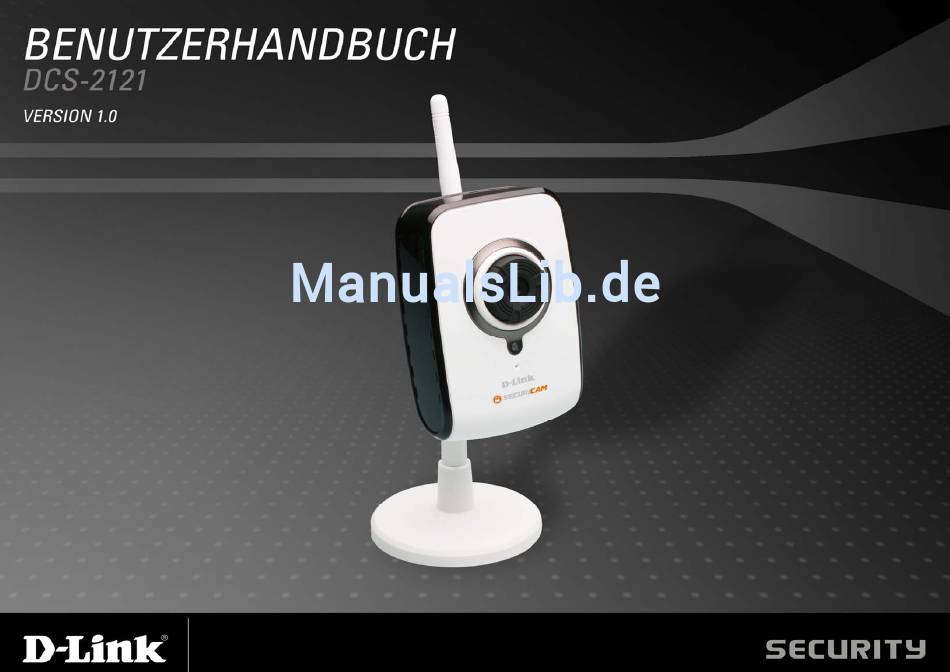

Security DCS-2121 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Security Anleitungen
  4. Überwachungskameras
  5. DCS-2121
  6. Benutzerhandbuch

Security DCS-2121 Benutzerhandbuch

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Security DCS-2121

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Packungsinhalt ................................................1 Mindestsystemanforderungen .............................................2 Einführung ...................................................3 Funktionen und Leistungsmerkmale..........................................4 Hardware-Überblick ..............................................5 Hardware-Installation..............................................7 Anbringen der Antenne............................................7 Montage des Kamerafußes ..........................................7 Anschluss des Ethernetkabels ..........................................8 Anschluss des Stromnetzadapters ........................................8 Software-Installation ..............................................9 Installation des Setup-Assistenten ..........................................14 Verwendung des Setup-Assistenten..........................................17 Verwendung von ffdshow............................................21 Bildschärfe der Kamera einstellen..........................................24 Funkverbindung mit WPS einrichten .........................................25 Das Konfigurationsmenü...
  • Seite 3 HELP ..................................................47 Installation der DCS-2121 hinter einem Router......................................48 1) Identifizieren Sie Ihre Kamera im Netz ....................................48 2) Weisen Sie Ihrer Kamera eine lokale IP-Adresse und einen Port zu .............................49 3) Öffnen Sie den HTTP Port ........................................50 4) Virtuelle Server-Ports öffnen, um eine Fernbildbetrachtung zu ermöglichen .........................52 Ihre Kamera über das Internet anzeigen ........................................53...

  • Seite 4: Packungsinhalt

    Packungsinhalt Wenn eines der unten aufgelisteten Elemente in Ihrer Packung fehlt, wenden Sie sich bitte an Ihren Fachhändler. DCS-2121 Megapixel Wireless Internet Camera D-Link DCS-2121 Megapixel Wireless Internet Camera Abnehmbare Antenne CAT 5 Ethernet-Kabel Netzadapter Montageset Schnellinstallationshandbuch CD-ROM mit Software und Produkthandbuch ACHTUNG: Die Verwendung eines Netzteils mit einer anderen Spannung als in dem zum Lieferumfang gehörenden Netzteil kann zu Schäden führen.

  • Seite 5: Mindestsystemanforderungen

    Mindestsystemanforderungen Verkabeltes Netzwerk (10/100 Fast Ethernet) 802.11g Funknetzwerk PC mit: 1,3 GHz Prozessor oder höher 128 MB Arbeitsspeicher oder mehr Windows XP SP2 oder Vista Internet Explorer 6 oder höher Der Multikamerabetrieb erfordert: 2,4 GHz Prozessor oder höher 512 MB Arbeitsspeicher oder mehr Videokarte/Chipset mit 32 MB RAM Windows XP SP2 oder Vista Internet Explorer 6 oder höher...

  • Seite 6: Einführung

    Mir möchten Sie zum Kauf der DCS-2121 Megapixel Internet Camera beglückwünschen. Die DCS-2121 ist eine vielseitige und einzigartige Lösung für kleine Geschäftsbüros oder zu Hause. Anders als eine Standard-Webcam ist die DCS-2121 ein komplettes System mit einer eingebauten CPU und einem Webserver, die Videobilder von hoher Qualität zu Sicherheits- und Überwachungszwecken überträgt.

  • Seite 7: Funktionen Und Leistungsmerkmale

    Funktionen und Leistungsmerkmale Einfach zu verwenden: Die DCS-2121 ist ein unabhängiges System mit einer eingebauten CPU, die keine spezielle Hardware oder Software benötigt. Die DCS-2121 unterstützt ActiveX für Internet Explorer. Sie benötigen lediglich einen Computer mit Internet Explorer 6.0 oder höher.

  • Seite 8: Hardware-Überblick

    Hardware-Überblick Vorderseite Rückseite Kameraobjektiv Antennenanschluss Bildschärfen-Einstellring WPS-Taste und LED Status-LED 10. Kamerafuß Mikrofon Funkantenne SD-Kartensteckplatz Rücksetzknopf...
  • Seite 9 Unten Externe Lautsprecherbuchse Stromeingangsbuchse Ethernet-Port DI/DO-Port...

  • Seite 10: Hardware-Installation

    Hardware-Installation Anbringen der Antenne Schrauben Sie die kabellose Antenne auf den Antennenanschluss. Montage des Kamerafußes 1. Schrauben Sie die Stellfußröhre in den Stellfuß. 2. Nehmen Sie die Drehzapfenhalterung und ziehen Sie das Rad fest. 3. Schrauben Sie die Drehzapfenhalterung in die Stellfußröhre. 4.

  • Seite 11: Anschluss Des Ethernetkabels

    DCS-2121 an und verbinden Sie es mit Ihrem Netzwerk-Switch oder Router. Anschluss des Stromnetzadapters Verbinden Sie den Stromnetzadapter mit der Anschlussbuchse auf der Unterseite der DCS-2121 und schließen Sie den Netzadapter an eine Steckdose an. Nach Anschluss des Stromnetzadapters sollte die Status-LED auf der Vorderseite der Kamera aufleuchten.

  • Seite 12: Software-Installation

    Software-Installation D-Link Click'n Connect verwenden Schalten Sie den Computer ein und legen Sie die D-Link DCS-2121 Installations-CD in das CD-ROM-Laufwerk ein. Verwenden Sie zur Ersteinrichtung das ® Programm D-Link Click'n Connect. Die folgenden Schritt für Schritt Anleitungen gelten für Windows XP.
  • Seite 13 Auf der Rückseite der Kamera befindet sich eine Nummer, die MAC ID. Notieren Sie sich diese Nummer. Sie wird später benötigt. Klicken Sie auf Next, um fortzufahren. Klicken Sie auf Next Wenn Sie das Ethernetkabel noch nicht angeschlossen haben, tun Sie dies jetzt. Schließen Sie das andere Ende des Kabels an Ihren Computer oder das LAN an.
  • Seite 14 Wenn Sie das Netzgerät noch nicht angeschlossen haben, tun Sie dies jetzt. Überprüfen Sie die LED auf der Vorderseite der Kamera, um sicherzustellen, dass sie eingeschaltet ist. Klicken Sie auf Next, um fortzufahren. Das Programm sucht nun nach der Kamera. Es verwendet die MAC ID, um sie zu identifizieren.
  • Seite 15 Wenn Ihr Netzwerk über keinen aktiven DHCP-Server verfügt, müssen der Kamera LAN-IP-Einstellungen zugeordnet werden. Wenn Sie jedoch über einen aktiven DHCP-Server verfügen (wie einen Breitband-Router), werden die IP-Einstellungen automatisch konfiguriert. Hinweis: Benutzer, die die Kamera direkt an ein DSL-Modem anschließen und über das Internet auf die Kamera zugreifen möchten, müssen das Gerät für den Verbindungstyp, der für die Internetverbindung verwendet wird, konfigurieren.
  • Seite 16 Die Installation der Kamera ist nun abgeschlossen. Um erweiterte Optionen oder die Videoanzeige zu sehen, klicken Sie auf die Schaltfläche ADVANCED Options. Ihr Standard-Webbrowser wird gestartet und zur IP-Adresse der Kamera geleitet. Geben Sie im Anmelde-Dialogfenster für die webbasierte Benutzeroberfläche der Kamera als User name „admin“...

  • Seite 17: Installation Des Setup-Assistenten

    Installation des Setup-Assistenten Die DCS-2121 enthält die Software Setup Wizard als Alternative zum Programm D-Link Click 'n Connect zum Einrichten der Kamera. Benutzer möchten evtl. auch den Setup-Assistenten für erneute Installationen oder zur Installation von neuen Kameras auf ihrem System installieren.
  • Seite 18 Klicken Sie auf die Schaltfläche Next, um mit der Installation des Setup-Assistenten fortzufahren. Sie können in einem später erscheinenden Menü entscheiden, wo Sie die Software auf Ihrem Computer ablegen wollen. Klicken Sie auf Next Lesen Sie die Lizenzvereinbarung und klicken Sie auf Yes, wenn Sie dieser zustimmen und mit der Installation fortfahren möchten. Klicken Sie auf Yes...
  • Seite 19 Um den Standardspeicherort auf Ihrem Computer für den Setup-Assistenten zu verwenden, klicken Sie auf Next. Wenn Sie es jedoch vorziehen, die Software an einem anderen Ort als dem angegebenen zu speichern, klicken Sie auf die Schaltfläche Browse. Wählen Sie den gewünschten Speicherort und klicken Sie auf Next, um fortzufahren.

  • Seite 20: Verwendung Des Setup-Assistenten

    Verwendung des Setup-Assistenten Um den Setup-Assistenten auszuführen, klicken Sie auf Start Alle Programme D-Link Setup Wizard SE. Der Setup-Assistent sucht dann nach allen verfügbaren und mit Ihrem verkabelten Netz verbundenen Kameras. Für jede Kamera wird die entsprechende MAC-Adresse, die aktuelle IP-Adresse und der Name der Kamera angegeben. Sie können unter den folgenden Optionen von den Schaltflächen auf der linken Seite wählen: Wizard: Führt Sie durch die Netzwerkersteinrichtung der ausgewählten Kamera.
  • Seite 21 Klicken Sie auf Infrastructure zur Verwendung mit einem Router oder auf Adhoc für eine Peer-to-Peer-Verbindung. Angaben zum Netzwerknamen, dem Funkkanal, dem Sicherheitsmodus und dem Authentifizierungstyp (Network Name, Wireless Channel, Security Mode,Authentication Type) MÜSSEN mit den Einstellungen Ihres Funknetzes übereinstimmen, damit die Kamera ordnungsgemäß verwendet werden kann.
  • Seite 22 Wenn Sie Änderungen vornehmen müssen, klicken Sie auf Back, um Ihre Kameraeinstellungen zu ändern. Ansonsten klicken Sie auf Restart, um Ihre Einstellungen zu speichern und zu übernehmen. Dieser Neustart kann einige Minuten dauern. Die Kameraeinrichtung ist nun abgeschlossen. Warten Sie, bis die Link LED auf der Kamera grün aufleuchtet. Klicken Sie dann auf Link, um Ihren Webbrowser zu starten und Ihre Bilder anzusehen.
  • Seite 23 Wenn Sie auf die Schaltfläche Link klicken, öffnet der Installationsassistent automatisch Ihren Webbrowser mit der IP-Adresse der DCS-2121 und fordert Sie zur Eingabe eines Benutzernamens und Kennworts auf. Geben Sie „admin“ im Feld User name ein und klicken Sie auf OK. Wenn Sie Ihr Kennwort im Setup-Assistenten geändert haben, geben Sie dieses Kennwort ein und klicken Sie auf OK.

  • Seite 24: Verwendung Von Ffdshow

    Verwendung von ffdshow Klicken Sie nun im Autorun-Fenster auf ffdshow. Damit installieren Sie das korrekte Codecs-Programm, das für die ordnungsgemäße Wiedergabe des von der DCS-2121 aufgenommenen Videos sorgt. Klicken Sie auf „I Agree“...
  • Seite 25 Klicken Sie auf Next. Klicken Sie auf Install. Klicken Sie auf Close.
  • Seite 26 Vor der Verwendung von ffdshow müssen Sie seine Eigenschaften konfigurieren. Klicken Sie auf Ihrem Computer auf Start (Alle) Programme ffdshow Configuration. Verwenden Sie die Bildlaufleiste im aufgerufenen Eigenschaftenfenster von ffdshow, um den unteren Bereich des Fensters anzuzeigen, und klicken Sie dort auf Miscellaneous. Stellen Sie sicher, dass Autodetect aktiviert ist und dass Error resilience und Error concealment auf „none“...

  • Seite 27: Bildschärfe Der Kamera Einstellen

    Hinweis: Sie können andere Einstellungen, wie Helligkeit, Kontrast und Ausrichtung, im Teil SETUP > Image Setup der Webbrowser-Benutzeroberfläche Ihren Wünschen entsprechend einstellen. Warnung: Der CMOS-Sensor könnte beschädigt werden, wenn er direktem Sonnenlicht ausgesetzt wird. Setzen Sie das Kamerobjektiv der DCS-2121 deshalb nicht direktem Sonnenlicht aus. Die Kamera ist zur Verwendung in Innenräumen gedacht. Bildschärfen-Einstellring...

  • Seite 28: Funkverbindung Mit Wps Einrichten

    Funkverbindung mit WPS einrichten Wenn Ihr drahtloser Access Point oder Router WPS (Wireless Protected Setup) per Tastendruck oder Schaltfläche unterstützt, können Sie Ihr Funknetz und Ihre Kamera schnell konfigurieren, ohne die Web-Oberfläche der Kamera benutzen zu müssen. WPS-Taste Halten Sie dazu nach Anschluss des Netzadapters an Ihre Kamera und sobald die Status-LED aufleuchtet, die WPS-Taste auf der Rückseite der Kamera 3 Sekunden lang gedrückt.

  • Seite 29: Das Konfigurationsmenü

    Zugriff auf Ihre DCS-2121und zu ihrer Konfiguration. Klicken Sie auf die Schaltfläche Link, um die Konfigurationshauptseite zu öffnen. Wenn Sie die Konfigurationsseite von einem Webbrowser aus öffnen möchten, geben Sie die IP-Adresse ein, die Sie Ihrer DCS-2121 zugewiesen haben. In diesem Beispiel ist die IP-Adresse der Kamera 192.168.0.20.

  • Seite 30: Live Video

    LIVE VIDEO In diesem Teil wird beschrieben, wie Sie Live Video Ihrer IP-Kamera mithilfe der unten angezeigten Schaltflächen einrichten. LIVE VIDEO > Camera Videoprofil: Sie können zwischen verschiedenen Anzeigeprofilen wechseln, die Sie in SETUP > Audio and Video einrichten können. Vollbild: Ermöglicht Ihnen, das Video im Vollbildmodus anzusehen.

  • Seite 31: Setup

    SETUP In diesem Teil wird beschrieben, wie Sie die Konfiguration Ihrer IP-Kamera ändern und weiter einrichten können. SETUP > Wizard Die Setup-Assistenten führen Sie durch die Ersteinrichtung Ihrer IP-Kamera. Sie können den Internetverbindungs-Einrichtungsassistenten (Internet Connection Setup Wizard) für die Netzwerkersteinrichtung verwenden und den Einrichtungsassistenten für die Bewegungserkennung (Motion Detection Setup Wizard) zum Einrichten der Bewegungserkennung und für Schnappschüsse.

  • Seite 32: Setup > Network Setup

    Zusätzliche Hilfe zur Konfiguration Ihrer Kamera und dem Zusammenwirken mit Ihrem Router finden Sie weiter hinten in diesem Benutzerhandbuch unter Installation der DCS-2121 hinter einem Router. Zu Installation mehrerer Kameras muss EIN Port pro Kamera auf Ihrem Router geöffnet sein: der Webserver-Port (HTTP). Beachten Sie, dass einige Browser möglicherweise den Zugang zu einigen Ports, wie Port 1 oder 22, aus Sicherheitsgründen beschränken.

  • Seite 33: Setup > Wireless

    SETUP > Wireless Um Einstellungen für die Funknetzschnittstelle Ihrer IP-Kamera vorzunehmen, müssen Sie zuerst Wireless Settings in diesem Fenster aktivieren. Sie können dann mit der Konfiguration beginnen. Site survey: Klicken Sie auf diese Schaltfläche, um nach verfügbaren Funknetzen zu suchen. Nach dem Scan können Sie das Dropdown-Listenfeld zur Wahl eines Funknetzes verwenden.

  • Seite 34: Setup > Dynamic Dns

    Domänenname mit einer dynamischen IP-Adresse verbunden bleibt, von Vorteil. Bei den meisten Kabel- und DSL-Verbindungen wird Ihnen eine dynamische IP-Adresse zugewiesen. Diese ist aber nur für die Dauer dieser speziellen Verbindung gültig. Bei der DCS-2121 können Sie Ihren DDNS-Service einrichten. Sie aktualisiert dann jedes Mal automatisch Ihren DDNS-Server, sobald er eine andere IP-Adresse empfängt.

  • Seite 35: Setup > Image Setup

    Dreht das Bild vertikal um. Mirror: Dreht das Bild horizontal so um, dass Ihre linke Seite auf der linken Seite des Bildschirms ist und umgekehrt. Hinweis: Mirror und Flip können verwendet werden, wenn Sie die DCS-2121 umgedreht an der Decke montiert haben.

  • Seite 36: Setup > Audio And Video

    SETUP > Audio and Video Mithilfe der Audio and Video-Option können Sie die Videoqualität, Auflösung und Bildfrequenz Ihrer IP-Kamera einrichten. Videosensor Sensor Output: Sie können die Sensorausgabe der Kamera auf VGA-Qualität (640x480), XGA-Qualität (1024x768) oder SXGA-Qualität (1280x1024) setzen. Hinweis: Wenn Sie den SXGA-Modus verwenden, beachten Sie bitte, dass Bewegungserkennung und durch Bewegung ausgelöste Schnappschüsse deaktiviert sind und Aufzeichnungen oder Aufnahmen höchstens mit mittlerer Auflösung erfolgen.
  • Seite 37 Night Mode Im Nachtmodus kann die Kamera eine längere Belichtungszeit verwenden, wenn Aufzeichnungen in einer schwach ausgeleuchteten Umgebung gemacht werden. Wird die Kamera in einem Bereich mit hinreichendem Licht aufgestellt, beeinträchtigt der Nachtmodus den Videostream nicht. Enable Night Mode: Markieren Sie dieses Kästchen, um den Nachtmodus zu aktivieren. Shutter: Legt die längste Belichtungszeit fest, die der Nachtmodus verwendet, wenn er aktiviert ist und die Kamera eine schwach ausgeleuchtete Szene aufnimmt.

  • Seite 38: Setup > Motion Detection

    SETUP > Motion Detection Mithilfe dieser Option können Sie die Bewegungserkennungsfunktion auf Ihrer IP-Kamera einrichten. Um sie verwenden zu können, müssen Sie zunächst das Kontrollkästchen Enable Video Motion markieren. Sie können dann auf das Videofenster klicken und durch das Ziehen Ihrer Maus einen Bewegungserkennungsbereich festlegen.

  • Seite 39: Setup > Time And Date

    SETUP > Time and Date Diese Option ermöglicht die Konfiguration, Aktualisierung und Verwaltung der korrekten Zeiteinstellung in der internen Systemuhr. In diesem Abschnitt können Sie die Zeitzone einstellen, in der Sie sich befinden, sowie den NTP (Network Time Protocol)-Server angeben. Die Zeiteinstellung kann auch so konfiguriert werden, dass die Zeit bei der Sommer-/Winterzeit-Umstellung automatisch angepasst wird.

  • Seite 40: Setup > Recording

    Hinweis: Sie können ein einfaches Samba-Netzlaufwerk auf Ihrem Windows PC erstellen, indem Sie mit der rechten Maustaste auf einen Ordner klicken und im Kontextmenü Sharing and Security… und dann Share this folder wählen. Geben Sie einen Freigabenamen (Share name) ein, den Sie für den Ordner verwenden möchten.
  • Seite 41 Recording Options Resolution: Hier können Sie angeben, welches Videoprofil Sie zur Videoaufzeichnung verwenden möchten. Beachten Sie bitte, wenn die Bitrate (bps) des Videoprofils höher als der Durchsatz Ihres Samba-Netzlaufwerks ist, wird möglicherweise die Bildfrequenz (FPS) reduziert. Record until: Sie können diese Einstellung verwenden, um anzugeben, wie viel freier Speicherplatz bei Aufzeichnungen verbleiben muss.

  • Seite 42: Setup > Snapshot

    SETUP > Snapshot Hier können Sie die Kamera so einrichten, dass sie Schnappschüsse macht, wenn Bewegung erkannt wird und/oder wenn ein Signal zum DI-Eingang gesendet wird. Schnappschüsse können an eine E-Mail-Adresse und/oder einen FTP-Server gesendet werden. Enable Snapshot: Markieren Sie dieses Kästchen, um die Schnappschussfunktion zu aktivieren.
  • Seite 43 FTP Server: Bei Wahl dieser Option sendet die Kamera die Schnappschüsse, die sie macht, an die in den entsprechenden Textfeldern angegebene E-Mail-Adresse. Wenn Sie nicht wissen, was Sie eingeben sollen, wenden Sie sich an den Administrator des FTP-Servers, um nähere Details zu erhalten.

  • Seite 44: Setup > Digital Output

    SETUP > Digital Output Auf diesem Fenster können Sie den digitalen Ausgangsport (D/O) aktivieren und wählen, welche Ereignisse oder Vorkommnisse das digitale Ausgangssignal auslösen sollen. Enable D/O: Markieren Sie dieses Kästchen, um den D/O-Port zu aktivieren. Motion Detection: Bei Markierung sendet der D/O-Port ein Signal, sobald die Kamera eine Bewegung entdeckt.

  • Seite 45: Wartung Und Verwaltung

    WARTUNG UND VERWALTUNG MAINTENANCE > Device Management Hier können Sie das Admin-Kennwort ändern, Benutzer hinzufügen und Benutzerdaten verwalten und einige Kameraeinstellungen ändern. Admin Password Setting: In diesem Teil können Sie das admin-Kennwort ändern, das Sie zur Anmeldung bei Ihrer Kamera und zum Ändern von Einstellungen verwenden.

  • Seite 46: Maintenance > Backup And Restore

    MAINTENANCE > Backup and Restore In diesem Fenster können Sie die aktuelle Konfiguration der Kamera speichern und wiederherstellen. Darüber hinaus können Sie hier auch alle Einstellungen auf die werkseitigen Standardeinstellungen zurücksetzen und einen Neustart des Gerätes durchführen. Save To Local Hard Drive: Klicken Sie auf Save Configuration, um die aktuelle Konfiguration auf einer Festplatte zu speichern Load From Local Hard Drive: Um eine gespeicherte Konfiguration zu laden, klicken Sie...

  • Seite 47: Maintenance > Firmware Upgrade

    MAINTENANCE > Firmware Upgrade Hier wird Ihre aktuelle Firmware-Version angezeigt. Hier können Sie Ihre Firmware auch aktualisieren. Firmware-Aktualisierungen stehen Ihnen auf der folgenden Seite zur Verfügung: support.dlink.com.tw. Um Ihre Firmware zu aktualisieren, rufen Sie die Seite support.dlink.com.tw im Internet auf und laden Sie die neueste Version auf die Festplatte Ihres Computers.

  • Seite 48: Status

    STATUS Unter Status finden Sie Detailinformationen zu Ihrer IP-Kamera. STATUS> Device Info Dieses Fenster zeigt Ihnen Informationen über Ihre Kamera und ihre aktuellen Einstellungen an.

  • Seite 49: Status> Log

    STATUS> Log Im Protokoll (Log) finden Sie eine Liste kürzlicher Ereignisse und Vorkommnisse. Sie können das Protokoll mit Download herunterladen oder seinen Inhalt durch Klicken auf Clear löschen.

  • Seite 50: Help

    HELP Das Fenster Help bietet Ihnen Support-Informationen zur DCS-2121.

  • Seite 51: Installation Der Dcs-2121 Hinter Einem Router

    Installation der DCS-2121 hinter einem Router Wenn Sie Ihre Kameras mit einem Internet-Router verbinden möchten, folgen Sie diesen Schritten, um einen Fernzugriff auf Ihre Kameras zu ermöglichen, damit Sie von jedem beliebigen, mit dem Internet verbundenen PC auf Ihre Kameras zugreifen können:...

  • Seite 52: Weisen Sie Ihrer Kamera Eine Lokale Ip-Adresse Und Einen Port Zu

    2) Weisen Sie Ihrer Kamera eine lokale IP-Adresse und einen Port zu Klicken Sie auf die Registerkarte SETUP und wählen Sie Network Setup Die Angabe einer lokalen IP-Adresse ist zur Konfiguration Ihrer Kamera erforderlich und um Ihre Kamera im lokalen Netzwerk zu sehen. Sie können die standardmäßige Kamera-IP-Adresse 192.168.0.20 verwenden.

  • Seite 53: Öffnen Sie Den Http Port

    3) Öffnen Sie den HTTP Port Die HTTP Port-Option wird verwendet, wenn mehrere Kameras hinter einer einzigen öffentlichen IP-Adresse installiert werden und ein Fernzugriff auf diese Kameras eingerichtet werden soll ODER um einen anderen Port als den Standardport für die Bildbetrachtung zu verwenden. Für jede zusätzlich installierte Kamera müssen Sie den entsprechenden Webserver-Port für jede Kamera zuweisen, um die Fernbildbetrachtung (Remote viewing) zu ermöglichen.
  • Seite 54 Die Einrichtung des Routers Die folgenden Schritte gelten im Allgemeinen für alle Router, die Sie in Ihrem Netzwerk haben. Als Beispiel wird der D-Link DIR-300 verwendet, um den Konfigurationsvorgang zu veranschaulichen. Ihre WAN IP-Adressdaten sind auf dem folgenden Fenster angezeigt. Hinweis: Da sich eine dynamische WAN IP-Adresse je nach Ihrem Internetdienstanbieter von Zeit zu Zeit ändern kann, ist es möglicherweise ratsam, eine statische IP-Adresse von Ihrem Internetdienstanbieter anzufordern.

  • Seite 55: Virtuelle Server-Ports Öffnen, Um Eine Fernbildbetrachtung Zu Ermöglichen

    4) Virtuelle Server-Ports öffnen, um eine Fernbildbetrachtung zu ermöglichen Die Virtuellen Server Ports Ihres Routers müssen für den Fernzugriff auf Ihre Kamera geöffnet werden. Das wird auch als Portweiterleitung oder Port Forwarding bezeichnet und beschreibt die Möglichkeit, eine über ein Netzwerk eingehende Verbindung auf einen bestimmten Port zu einem anderen Computer innerhalb eines Netzes weiterzuleiten.

  • Seite 56: Ihre Kamera Über Das Internet Anzeigen

    Ihre Kamera über das Internet anzeigen Sobald alle Einstellungen korrekt vorgenommen worden sind, hat ein Benutzer innerhalb und außerhalb Ihres Netzes Zugriff auf die Kamera über einen standardmäßigen Webbrowser. Geben Sie dazu einfach die IP-Adresse des Routers ein, die Sie von Ihrem Internetdienstanbieter erhalten haben, gefolgt von einem Doppelpunkt und dann der HTTP-Portnummer, die Sie Ihrer Kamera zugewiesen haben.

  • Seite 57: Häufig Gestellte Fragen

    Management der Internetkamera kann aus der Ferne erfolgen und Zugriff und Steuerung sind von jedem PC lokal oder über das Internet und einen Webbrowser möglich. 2. Wie viele Benutzer können maximal auf die DCS-2121 gleichzeitig zugreifen? Es können sich maximal 10 Benutzer bei der Internetkamera gleichzeitig anmelden. Beachten Sie, dass sich die Gesamtleistung der Videoübertragungsgeschwindigkeit reduziert, wenn viele Benutzer gleichzeitig auf die Kamera zugreifen.

  • Seite 58: Installation Der Internetkamera

    10 Warum kann ich nicht auf die Internetkamera von einem Webbrowser aus zugreifen? Ein möglicher Grund könnte sein, dass die IP-Adresse für die Internetkamera bereits von einem anderen Gerät verwendet wird. Um dieses mögliche Problem zu lösen, müssen Sie zuerst die Verbindung der Internetkamera mit dem Netzwerk aufheben. Versuchen Sie dann ein PING an die IP-Adresse zu senden, die Ihre Internetkamera verwenden soll (Anleitungen dazu finden Sie weiter unten unter „Anleitung zum Senden eines PING-Programms an Ihre IP-Adresse“).
  • Seite 59 Warum stehen über den Webbrowser keine Bilder zur Verfügung? Möglicherweise ist ActiveX in Ihrem Webbrowser deaktiviert. Wenn Sie die Bilder über den Internet Explorer anzeigen, vergewissern Sie sich, dass ActiveX im Menü „Internetoptionen“ aktiviert ist. Sie müssen eventuell auch die Sicherheitseinstellungen Ihres Webbrowsers ändern, damit das ActiveX Plugin installiert werden kann. Wenn Sie Internet Explorer 5 oder niedriger benutzen, müssen Sie Ihren Webbrowser aktualisieren, um das von der Internetkamera übertragene Streaming Video zu sehen.

  • Seite 60: Anleitung Zum Senden Eines Ping-Programms An Ihre Ip-Adresse

    Anleitung zum Senden eines PING´s an Ihre IP-Adresse Der PING-Befehl (Packet Internet Groper) kann ermitteln, ob auf eine bestimmte IP-Adresse zugegriffen werden kann, indem ein Datenpaket an die spezifische Adresse gesendet und auf eine Antwort gewartet wird. Das ist ein nützliches Mittel, um herauszufinden, ob die IP-Adresse mit der Internetkamera über das Netzwerk im Konflikt ist.
  • Seite 61 Schlägt die Verbindung zur Kamera fehl, wird Folgendes angezeigt: Überprüfen Sie, ob Sie die IP-Adresse Ihrer Kamera korrekt eingegeben haben oder weisen Sie Ihrer Kamera eine neue IP-Adresse zu.

  • Seite 62: Zeitzonentabelle

    Zeitzonentabelle (GMT -12:00) Internationale Datumsgrenze West (GMT -11:00) Midway-Inseln, Samoa (GMT-10:00) Hawaii (GMT-09:00) Alaska (GMT -08:00) Tijuana, Los Angeles, Seattle, Vancouver (GMT -07:00) Denver, Salt Lake City, Calgary (GMT -06:00) Chicago, Dallas, Kansas City, Winnipeg (GMT -05:00) New York, Miami, Atlanta, Detroit, Toronto (GMT -04:00) Montreal, Quebec (GMT -03:00) Buenos Aires, Georgetown (GMT-02:00) Mittelatlantik...

  • Seite 63: Di/Do-Eingabespezifikationen

    DI/DO-Eingabespezifikationen DO Digital Output: Normal: Open Circuit Trigger: Short Circuit Nach dem Einschalten oder Neustart der DCS-2121 ist die Kamera automatisch im Normalmodus. DI Digital Input: Normal: no current Trigger: 12V current Da das digitale Eingangssignal von einem externen Gerät gesteuert wird, empfiehlt es sich, Ihr Gerät auf die Einspeisung „no current“ „Normal“ zu setzen und 12V Current (Strom) nur einzuspeisen, um ein DI-Ereignis auf der DCS-2121 auszulösen.

  • Seite 64: Technische Daten

    Technische Daten Video Codec MPEG-4 / MJPEG Audio Codec GSM-AMR: 8 Kbps, ADPCM: 8 Kbps Sensor 1/4" Farbe 1.3MP CMOS Sensor SDRAM 64 Mbytes Flash Memory 8 Mbytes SD-Kartensteckplatz Unterstützt SD-Karten bis zu 16 GB Objektiv 5,01mm, F2.8 • 10/100BASE T-Port •...

  • Seite 65: Vernetzung

    Auf werkseitige Standardeinstellungen zurückzusetzen Abmessungen (BxTxH) 71,9 mm x 110,0 mm x 37 mm (ohne Ausleger und Stativ) Gewicht DCS-2121: 281,4 g (ohne Ausleger und Stativ) Max. Stromverbrauch • 6 W • Eingang: 100-240 VAC, 50/60 Hz • Ausgang: 5 VDC, 2,5 A...
  • Seite 66 Video Unterstützte Codecs • MPEG-4/MJPEG gleichzeitige Dual-Format-Kompression • JPEG für Standbilder Funktionen • Anpassbare Bildgröße und -qualität • Zeitstempel und Text-Overlay • Konfigurierbare Bewegungserkennungsbereiche Auflösung 1.3M: 1280 x 1024 bei bis zu 10 fps (Bildfrequenz) 1024 x 768 / 512 x 384 / 256 x 192 bei bis zu 10 fps 300K: 640 x 480 / 320 x 240 / 160 x 120 bei bis zu 30 fps Beleuchtungsstärke...

  • Seite 67: Unterstützte Betriebssysteme

    Unterstützte Betriebssysteme Gerät Windows 2000 / Windows XP / Windows Vista / 3GPP Mobiltelefon Hilfsprogramm Windows 2000 / Windows XP / Windows Vista Physische Umgebung Leistung • 5V 2.5A Switching Power Adapter • Externer Wechselstrom-zu-Gleichstrom-Switching Power Adapter • Typ: USA / UK / EUR / AUS / CN Betriebstemperatur 0 bis 40 °C Lagertemperatur...
