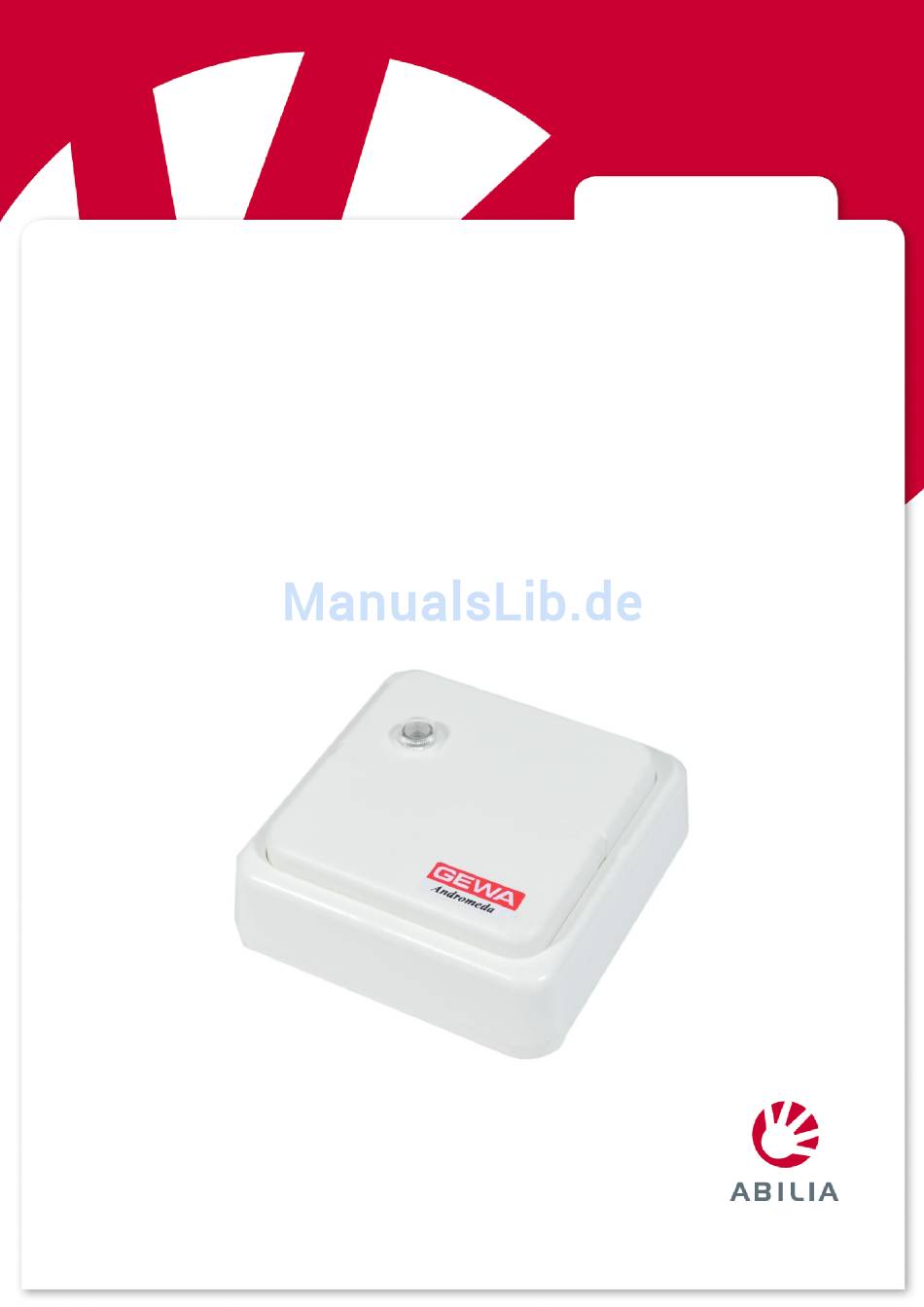

  • Seite 1 Manual SE: Bruksanvisning för IR-mottagare Gewa Andromeda REC2 GB: Instructions for Use IR-receiver Gewa Andromeda REC2 NO: Brukerveiledning for IR-mottaker Gewa Andromeda REC2 FR: Notice d’utilisation du infrarouge-récepteur Gewa Andromeda REC2 DE: Gebrauchsanweisung für IR/Radio-Empfänger Gewa Andromeda REC2 Rev B SE, GB, NO, FR, DE...

  • Seite 2: Inhaltsverzeichnis

    Contents SE: Svensk bruksanvisning Gewa Andromeda REC2 ............4 Beskrivning ........................4 Anslutning .......................... 5 Enkel programmering ......................6 Avancerad programmering....................7 Exempel på programmering ....................8 Fabriksinställning ......................10 Återställning till fabriksinställning..................10 Fastsättning av lock ......................10 Rengöring .........................10 Tekniska data ........................11 GB: English Instruction Gewa Andromeda REC2 ............12...
  • Seite 3 Réglages par défaut ......................34 Réinitialisation d’un seul des relais ...................34 Fermeture du boîtier avec des vis ..................34 Nettoyage .........................34 Spécifications techniques ....................35 DE: Gebrauchsanweisung für Gewa Andromeda REC2 ..........36 Beschreibung ........................36 Anschlüsse ........................37 Einfache Programmierung ....................38 Fortgeschrittene Einstellung ....................39 Programmierungsbeispiele ....................40 Fabrikeinstellung .......................42...

  • Seite 4: Se: Svensk Bruksanvisning Gewa Andromeda Rec2

    (4096). Mottagarens relä kan programmeras för att kunna arbeta bistabilt eller monostabilt. Mottagaren har en inbyggd IR-detektor. Gewa Andromeda är utvecklad för att vara enkel att programmera, men har flera avancerade inställningsmöjligheter för att tillgodose en rad varierande användningsområden. Man kan välja mellan Monostabil-, Bistabil-, Publik funktion eller Polycode.

  • Seite 5: Anslutning

    Inkoppling av manöverkontakt Det finns två separata ingångar för manöverkontakter till Gewa Andromeda. Manöverkontakt kopplas in på plinten för yttre detektor. T ex armbågskontakt kan anslutas. OBS! Vid aktivering av relä med manöverkontakt kvarhålls reläet ca: 0,5 sekunder efter att man släppt manöverkontakten.

  • Seite 6: Enkel Programmering

    Enkel programmering Gewa Andromeda är utvecklad för att vara enkel att programmera, följ instruktionerna nedan för programmering av de vanligaste användningsområdena. IR-mottagaren kan programmeras med GewaLink-kanalerna 0-127 (kanal 62 har ingen funktion) eller kodad kanal (4096). Vid programmeringen bestäms också om IR-mottagaren skall arbeta med en monostabil eller bistabil funktion.

  • Seite 7: Avancerad Programmering

    Man kan välja olika tider för detta. Programmera relä med avancerade inställningar För att programmera Gewa Andromeda med avancerade inställningar ska man gå in i inställningsmenyn. Se figuren nedan för val av inställningar. Gör så här: 1. Tryck på programmeringsknappen P.

  • Seite 8: Exempel På Programmering

    Översikt av inställningar Figuren nedan visar mottagarens olika inställningsmöjligheter. STEP 1 STEP 2 STEP 3 STEP 4 Mono/Bi/Public/Poly Btn1, Mono Btn2, Bi Btn3, Public On Btn4, Polycode BtnP, Exit Max time (sec.) Btn1, Off Btn2, 2 Select Relay Select Function Btn3, 4 Btn1, R1 Btn1, Mono/Bi/Public/Poly...

  • Seite 9: Exempel 1: Inställning Av "Publik Funktion" För Relä

    Exempel 1: Inställning av ”Publik funktion” för Relä 2 Observera att ”Publik funktion” kan ställas in för alla GewaLink-kanaler eller alla kodade 4096-kod. Fabriksinställning är alla GewaLink-kanaler. Önskad typ för ”Publik funktion” ställs in genom att spela in en valfi GewaLink-kanal eller kodad 4096-kod på valt relä. Observera att ”Publik funktion”...

  • Seite 10: Fabriksinställning

    16-17 på relä 1-2. Återställning till fabriksinställning För att återställa Gewa Andromeda till fabriksinställning ska man trycka på och hålla kvar programmeringsknappen P i 5 sekunder tills indikeringslampan börjar blinka och sedan trycka på programmeringsknappen P en gång till inom 2 sekunder när lampan lyser med fast sken.

  • Seite 11: Tekniska Data

    Tekniska data Drivspänning: 12-24V AC/DC (- 10% - +20%) Max strömförbrukning i vila: 10mA (relä inaktivt) Max strömförbrukning i vila: 15mA (2 detektorer, relä inaktivt) Max strömförbrukning: 55mA (2 detektorer, relä aktivt) Max reläbelastning: 3A, 24V AC/DC resistiv last Max antal detektorer: 6 inkl inbyggd detektor Programmeringskanaler: GewaLink-kanalerna 0-127 (kanal 62 har ingen funktion)

  • Seite 12: Gb: English Instruction Gewa Andromeda Rec2

    GB: English Instruction Gewa Andromeda REC2 Description Gewa Andromeda REC2 is a programmable IR receiver with 2 relay outputs with alternating relay contacts. The receiver can be programmed with all GewaLink-channels or coded channel (4096). The receiver's relay can be programmed to function in a bistable or a monostable manner.

  • Seite 13: Connections

    Note! The range will be reduced if the detector eye is covered or hidden in some way, for example by curtains or furniture. Connecting control switch There are two terminals for connection of control switches to Gewa Andromeda. A control switch is connected to the terminal for external detectors.

  • Seite 14: Simple Programming

    Simple programming Gewa Andromeda is designed to be easy to program. Follow the instructions below for programming the most common uses. The IR-receiver can be programmed with GewaLink-channels 0-127 (channel 62 has no function) or one coded channel (4096). The selection is also made during programming whether a particular relay is to function in a monostable or a bistable manner.

  • Seite 15: Advanced Programming

    Various times can be set. Programming relay with advanced options To program Gewa Andromeda with advanced options, go to the setup menu. See the figure below for the selection of settings. Do as follows: 1.

  • Seite 16: Examples Of Programming

    Advanced options overview The figure below shows the receivers different advanced settings options. STEP 1 STEP 2 STEP 3 STEP 4 Mono/Bi/ Public/Poly Btn1, Mono Btn2, Bi Btn3, Public On Btn4, Polycode BtnP, Exit Max time (sec.) Btn1, Off Btn2, 2 Select Relay Select Function Btn3, 4...
  • Seite 17 Example 1: Setting “Public function” for Relay 2 Note that “Public function” can be set for all GewaLink-channels or all coded 4096-channels. Default setting is all GewaLink-channels. Selected type for “Public function” is set by recording any GewaLink-channel or coded 4096-channel to the selected relay. Note that “Public function”...

  • Seite 18: Default Setting

    1-2. Resetting to default setting To restore Gewa Andromeda to the default setting, press and hold the programming button P for 5 seconds until the indicator lamp flashes, and then press the programming button P again within 2 seconds when the indicator lamp remains lit.

  • Seite 19: Technical Specifications

    Technical specifications Supply voltage: 12-24V AC/DC (-10% - +20%) Maximum current drawn when idle: 10mA (relay inactive) Maximum current drawn when idle: 15mA (2 detectors, relay inactive) Maximum current drawn: 55mA (2 detectors, relay active) Maximum relay load: 3A, 24V AC/DC resistive load Maximum number of detectors: 6, including internal detector Programming channels:...

  • Seite 20: No: Norsk Brukerveiledning Gewa Andromeda Rec2

    (4096). Releene kan programmeres monostabilt eller bistabilt. Mottakeren har en innebygd IR-detektor. Gewa Andromeda er utviklet slik at den skal være enkel å programmere, men har allikevel en rekke avanserte innstillingsmuligheter. Man kan velge mellom Monostabil-, Bistabil-, Publik funksjon eller Polycode. Du kan også stille inn hvor lenge releet skal trekke, eller legge inn en tidsforsinkelse.

  • Seite 21: Tilkobling

    Innkobling av brytere Det finnes to steder hvor man kan koble på en ekstern bryter til Gewa Andromeda. Bryteren kobles inn på punktet hvor ekstern detektor kobles. Det kan f.eks. brukes en albubryter. OBS: Ved montering av ekstern bryter, holder releet ca 0,5 sek etter at bryter slippes.

  • Seite 22: Enkel Programmering

    Enkel programmering Gewa Andromeda er utviklet for å være enkel å programmere. Følg veiledningen nedenfor for en innføring i de vanligste programmeringene. IR-mottakeren kan programmeres med GewaLink-kanalene 0-127 (kanal 62 har ingen funksjon), eller med en kodet kanal (4096). Det finnes en programmeringsknapp for hvert relé.

  • Seite 23: Avansert Programmering

    Man kan velge forskjellige tider for dette. Programmere releet med avanserte innstillinger For å programmere Gewa Andromeda med avanserte innstillinger må man gå inn i innstillingsmenyen. Se på figur for å velge innstilling. Gjør slik: 1. Trykk på programmeringsknappen P 2.

  • Seite 24: Eksempel På Programmering

    Oversikt over innstillinger Figuren nedenfor viser mottakerens ulike innstillingsmuligheter. STEP 1 STEP 2 STEP 3 STEP 4 Mono/Bi/Public/Poly Btn1, Mono Btn2, Bi Btn3, Public On Btn4, Polycode BtnP, Exit Max time (sec.) Btn1, Off Btn2, 2 Select Function Select Relay Btn3, 4 Btn1, R1 Btn1, Mono/Bi/Public/Poly...
  • Seite 25 Eksempel 1: Innstilling av ”Public function” for Relé 2 Publik funksjonen gjør det mulig for alle GewaLink-kanaler, eller alle kodede 4096-kode, og åpne releet. Fabrikkinnstilling er alle GewaLink-kanaler. Ønsket type for Public-funksjon stilles ved at en GewaLink-kanal, eller kodet 4096-kode, legges inn på releet. Vær oppmerksom på...

  • Seite 26: Fabrikkinnstillinger

    Fabrikkinnstillinger Gewa Andromeda leveres ferdig med Monostabil funksjon og GewaLink kanal 16-17 på rele 1-2. Tilbakestill til fabrikkinnstillinger For å tilbakestille Gewa Andromeda til fabrikkinnstillinger skal programmeringsknappen P holdes inne i 5 sek. til indikeringslampen begynner å blinke. Trykk så på...

  • Seite 27: Tekniske Data

    Tekniske data Drivspenning: 12-24V AC/DC (- 10% - +20%) Maks strømforbruk i hvile: 10mA (relé inaktiv) Maks strømforbruk i hvile: 15mA (2 detektorer, relé inaktiv) Maks strømforbruk: 55mA (2 detektorer, relé inaktiv) Maks relebelastning: 3A, 24V AC/DC resistiv last Maks antall detektorer: 6 inkl innebygd detektor Programmeringskanaler: GewaLink-kanalene 0-127 (kanal 62 har ingen funksjon)

  • Seite 28: Fr: Notice D'utilisation Du Gewa Andromeda Rec2

    FR: Notice d’utilisation du Gewa Andromeda REC2 Description Gewa Andromeda REC2 est un récepteur infrarouge programmable avec 2 sorties de relais équipés de contacts alternatifs. La programmation du récepteur peut être réalisée avec tous les canaux GewaLink ou les canaux à code 4096. Le relais du récepteur peut être programmé...

  • Seite 29: Connexions

    Branchement d’un interrupteur de commande Il est prévu deux bornes pour le raccordement d’interrupteurs de commande au Gewa Andromeda. Ces interrupteurs sont connectés au bornier destiné aux détecteurs externes. Il est possible ainsi de raccorder un interrupteur au coude.

  • Seite 30: Alimentation

    Le récepteur est alimenté avec une tension de 12 à 24 V CA/CC (-10% - +20%) Programmation simple De par sa conception, Gewa Andromeda est facile à programmer. Suivez les instructions ci- dessous pour la programmation des utilisations les plus courantes.

  • Seite 31: Programmation Avancée

    Programmation avancée Le récepteur Gewa Andromeda fournit des paramètres plus avancés pour répondre à un large éventail d'applications. Vous avez le choix entre différentes options : Monostable, Bistable, Fonction publique ou Polycode. Les réglages peuvent être effectués en ajoutant des temporisations à l’activation ou à la désactivation.

  • Seite 32: Exemples De Programmations Avancées

    Diagramme des options avancées La figure ci-dessous montre les différentes options de réglage avancées du récepteur. STEP 1 STEP 2 STEP 3 STEP 4 Mono/Bi/ Public/Poly Btn1, Mono Btn2, Bi Btn3, Public On Btn4, Polycode BtnP, Exit Max time (sec.) Btn1, Off Btn2, 2 Select Relay...
  • Seite 33 Exemple 1 : Réglage de la "Fonction publique" sur le relais 2 Veuillez noter que le réglage de la "Fonction publique" peut être effectué pour tous les canaux GewaLink ou tous les canaux à 4096 codes. Le réglage d'usine est "Tous les canaux GewaLink".

  • Seite 34: Réglages Par Défaut

    (la porte s'ouvrira !). Réglages par défaut Gewa Andromeda est préréglé par défaut avec un fonctionnement Monostable et les canaux GewaLink 16-17 sur le relais 1-2. Réinitialisation d’un seul des relais Pour réinitialiser un relais à...

  • Seite 35: Spécifications Techniques

    Spécifications techniques Tension d’alimentation : 12-24V AC/DC (- 10% - +20%) Courant maximal au repos : 10mA (relais inactif) Courant maximal au repos : 15mA (2 détecteurs, relais inactifs) Courant maximal : 55mA (2 détecteurs, relais actifs) Charge maximale du relais : 3A, 24V AC/DC charge résistive Nombre maximum de détecteurs : 6, y compris détecteur interne Canaux de programmation :...

  • Seite 36: De: Gebrauchsanweisung Für Gewa Andromeda Rec2

    DE: Gebrauchsanweisung für Gewa Andromeda REC2 Beschreibung Gewa Andromeda REC2 ist ein programmierbarer IR-Empfänger mit 2 Relaisausgängen mit wechselnden Relaiskontakten. Der Empfänger kann mit allen GewaLinkSignalen programmiert werden oder verschlüsselten Signal (4096). Empfänger Relais kann bistabil oder monostabil programmiert werden. Der Empfänger verfügt über einen eingebauten IR- Detektor.

  • Seite 37: Anschlüsse

    Hinweis! Die Reichweite vermindert sich, wenn das Detektor Auge verdeckt oder anderswie beeinträchtigt wird, z.B. durch Vorhänge oder Möbel. Anschließen von Bedieneinheiten Für Bedieneinheiten sind bei Gewa Andromeda zwei separate Eingänge vorgesehen. Die Bedieneinheiten werden an die Klemmleiste für weitere Detektoren angeschlossen, z. B. Ellenbogenschalter.

  • Seite 38: Einfache Programmierung

    Einfache Programmierung Gewa Andromeda ist einfach zu programmieren. Folgen Sie den Anweisungen zum Programmieren der häufigsten Anwendungsbereiche. Der IR-Empfänger kann mit allen GewaLink-Signalen 0-127 (ausser dem Signal 62, welches reserviert ist), sowie mit einem codierten Signal, 4096, programmiert werden. Jedem Relais ist ein Programmierknopf zugeordnet.

  • Seite 39: Fortgeschrittene Einstellung

    Taster gedrückt gehalten wird. Hier lassen sich verschiedene Zeiten einstellen. Relaisprogrammierung mit fortgeschrittenen Einstellungen Zum Programmieren von Gewa Andromeda mit fortgeschrittenen Einstellungen öffnen Sie das Einstellungsmenü. Siehe Abb. unten zum Wählen der Einstellungen. Gehen Sie folgendermaßen vor: 1. Drücken Sie den Programmierknopf P.

  • Seite 40: Übersicht Über Die Einstellungen

    Übersicht über die Einstellungen In der Abb. unten sind die verschiedenen Einstellungsmöglichkeiten des Empfängers dargestellt. STEP 1 STEP 2 STEP 3 STEP 4 Mono/Bi/ Public/Poly Btn1, Mono Btn2, Bi Btn3, Public On Btn4, Polycode BtnP, Exit Max time (sec.) Btn1, Off Btn2, 2 Select Function Select Relay...

  • Seite 41: Beispiel 1: Einstellen Der "Publik-Funktion" Für Relais

    Beispiel 1: Einstellen der „Publik-Funktion“ für Relais 2 Bitte beachten Sie, dass die „Publik-Funktion“ für alle GewaLink-Kanäle oder alle zugewiesenen 4096-Kanäle eingestellt werden kann. Fabrikseitig sind alle GewaLink-Kanäle eingestellt. Die gewünscht Art von „Publik-Funktion“ wird eingestellt durch Zuweisen eines beliebigen GewaLink- oder vergebenen 4096-Kanals auf das gewünschte Relais. Bitte beachten Sie, dass die „Publik-Funktion”...

  • Seite 42: Türautomatik-Einstellung

    Aktivieren von Bedieneinheit und Relais ggf. ein Kurzschluss am Detektor/Detektorkabel (Türöffnung!). Fabrikeinstellung Gewa Andromeda ist fabrikseitig in Monostabil-Funktion eingestellt. Die GewaLink-Kanäle 16-17 sind Relais 1-2 zugewiesen. Wiederherstellen einzelner Relais Um ein bestimmtes Relais zur Fabrikeinstellung zurückzusetzen, drücken Sie den Programmierknopf P und halten Sie ihn fünf Sekunden lang gedrückt, bis die Diode zu...

  • Seite 43: Technische Daten

    Technische Daten Stromversorgung: 12-24V AC/DC (- 10% - +20%) Max. Stromverbrauch im Ruhezustand: 10mA (inaktive Relais) Max. Stromverbrauch im Ruhezustand: 15mA (2 Detektoren, inaktive Relais) Max. Stromverbrauch: 55mA (2 Detektoren, aktive Relais) Max. Belastung: 3A, 24V AC/DC ohmsche Last Max. Anzahl der Detektoren: 6 inkl.
  • Seite 44 419812_Manual Andromeda REC2_SE GB NO FR DE_RevB.docx March 2017...
