5-in-1 Kabeltester
Handbuch
Artikelnr 780094
intellinetnetwork.com
INT-780094_UM-DE-0217-REV_5.01

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Intellinet 780094

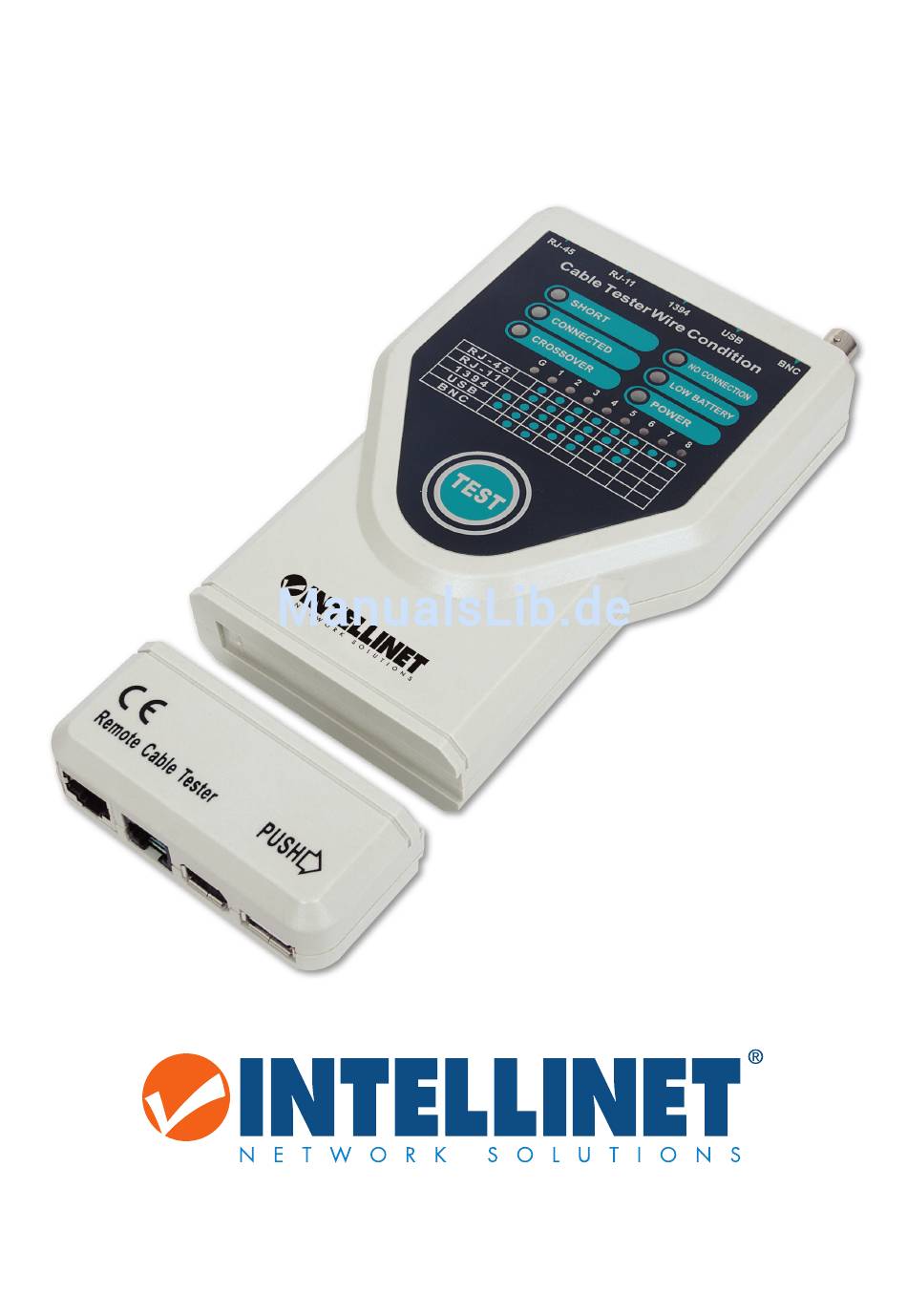

  • Seite 1 5-in-1 Kabeltester Handbuch Artikelnr 780094 intellinetnetwork.com INT-780094_UM-DE-0217-REV_5.01...
  • Seite 2: Produkteigenschaften

    EINLEITUNG Dieser 5-in-1 Kabeltester testet folgende gängige Kabeltypen aus dem PC- und Netzwerkbereich: • RJ45 • RJ11 • FireWire/1394 • USB Typ A auf B • BNC Das Produkt besteht aus einer Haupteinheit (A) und einer Remote-Einheit (B). Die Oberseite der Remote- Einheit kann an der Unterseite der Haupteinheit eingesteckt werden. Dadurch können beide Enden eines Kabels in Reichweite des Testgeräts geprüft werden. Sollte sich ein Kabelende an einem anderen, u. U. schwer erreichbaren Ort, wie hinter einer Wand oder Decke befinden, lässt sich die Remote-Einheit abnehmen.
  • Seite 4: Betrieb

    BETRIEB Der 5-in-1 Kabeltester bietet Informationen über die korrekte oder falsche Verdrahtung von Kabeln, die innerhalb und außerhalb von Wänden verlegt sind. Ein Druck auf die Test-Taste (I) schaltet die Einheit ein und testet das Kabel, sobald dieses angeschlossen ist. Folgen Sie diesen Anweisungen, um einen Test durchzuführen: WARNUNG! Dieser Tester ist nicht geeignet für die Verwendung in Stromleitungen. Der Anschluss dieses Testers an eine Stromleitung kann zu Schäden an Personen und an diesem Gerät führen. 1. A chten Sie darauf, dass sich ein ausreichend aufgeladener 9V-Akku (nicht im Lieferumfang) in dem Akkufach (C) befindet.
  • Seite 5 • RJ11-Kabel können bis zu sechs Adern haben: - Für zweiadrige Kabel sollten die LEDs 3-4 leuchten. - Für vieradrige Kabel sollten die LEDs 2-5 leuchten. - Für sechsadrige Kabel sollten die LEDs 1-6 leuchten. Die nummerierten LEDs (1-8) zeigen an, dass eine Verbindung existiert; dies zeigt nicht die Qualität der Verbindung an. Sollte entweder die „Short“- oder die „Crossover“-LED leuchten, dann liegt ein Kabelfehler vor. KABELZUSTAND Schaden Wenn ein Kabeltest negativ ausfällt, dann können die Drähte, die Stecker oder beides defekt sein. Dieser Tester kann nicht unterscheiden, welcher dieser beiden Bereiche defekt ist. Ist das Kabel bereits installiert und hat ursprünglich funktioniert, dann wurden die Drähte oder Stecker wahrscheinlich physisch beschädigt. Prüfen Sie die verschiedenen Teile des Kabels und führen Sie die notwendigen Schritte durch, um den Defekt zu beheben. Identifizierung der defekten Stelle Wie viele andere Tester kann dieses Gerät nicht die exakte Fehlerstelle identifizieren. Er zeigt nur an, dass ein Fehler existiert. Der Anwender muss die notwendigen Schritte zur Fehlerbehebung durchführen. Vergossene Enden Die Enden vieler Kabel sind vergossen und können deshalb nicht zur Reparatur geöffnet werden. Wird das Kabel als „defekt“ erkannt, muss entweder das gesamte Kabel ersetzt oder das/die vergossene(n) Ende(n) entfernt und durch neue Stecker ersetzt werden. Ein Verbindungs- oder Kurzschlussfehler ist eine gängige Fehlerart für diesen Kabeltyp. Kabel mit gecrimpten RJ-Steckern Stecker, die auf Kabel gecrimpt wurden, können nicht wiederverwendet oder repariert werden. Es müssen neue Stecker installiert werden. Wurde das Kabel kürzlich installiert und gibt als Prüfergebnis Verbindungsfehler oder Crossover-Fehler aus, dann wurden die Stecker falsch installiert. Kurzschlüsse treten nur sehr selten in Folge eines schlecht gecrimpten RJ-Steckers auf, deshalb besteht höchstwahrscheinlich ein Problem mit einer Ader. Widersprüchliche Anzeigen/Ergebnisse Manchmal können Testergebnisse der Kabelleistung widersprechen. Zum Beispiel kann ein Defekt angezeigt werden, aber das Kabel funktioniert einwandfrei oder umgekehrt. Dies kann die folgenden...
  • Seite 6: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Dieser Tester ist nicht geeignet für die Verwendung in Stromleitungen. Der Anschluss dieses Testers an eine Stromleitung kann zu Schäden an Personen und an diesem Gerät führen. Darüber hinaus sollten folgende Sicherheitshinweise beachtet werden: • Modifizieren Sie diesen Tester nicht. Verwenden Sie ihn nicht mit geöffneter Abdeckung oder abgenommenen Einzelteilen. • Berühren Sie nicht die Kabelenden, wenn Sie Tests durchführen. • Führen Sie den Kontakten des Testers keine Spannung zu. • Halten Sie diesen Tester außer Reichweite von Kindern. • Verwenden Sie diesen Tester nicht unter widrigen Bedingungen — wie Regen, Schnee, Nebel — oder in Umgebungen mit Dampf, Staub oder Gas. • Verwenden Sie diesen Tester nicht in Umgebungen, in denen die Raumtemperatur oder Luftfeuchtigkeit zur Kondensation innerhalb des Gerätes führen kann. • Verwenden Sie diesen Tester nicht unmittelbar nachdem er Feuchtigkeit ausgesetzt wurde, z. B. nach einer Reinigung mit einem feuchten Tuch. • Vermeiden Sie die Verwendung dieses Testers in der Nähe von Magnetfeldern (Lautsprecher, Trafos, etc.), Funkfrequenzen (Radios, Handys, etc.) sowie elektrostatischen Feldern (Stromleitungen, PC-Monitore, etc.). Dies kann zu fehlerhaften Ergebnissen führen. • Entfernen Sie den Akku, falls Sie den Tester über sehr lange Zeiträume nicht verwenden, um Korrosion zu vermeiden.
  • Seite 7 NOTIZEN...
  • Seite 8 © IC Intracom. Alle Rechte vorbehalten. Intellinet ist eine Marke von IC Intracom, eingetragen in den USA und anderen Ländern.
