DA1275
Seite
3
Inbetriebnahme an DSL Router
4
Mehrzellenmodus Gigaset aktivieren
5
Betriebsstandort Repeater
6
Inbetriebnahme an DECT GAP Basisstation
7
Sternkonfiguration
8
Kaskade
9
Werkseinstellung (RESET)
Anschlüsse, LED, USB, Taster
10
Software Upgrade
Fragen und Antworten
11
Sicherheitshinweise
12
Gewährleistung
13
Rücknahme des Gerätes (Recycling)
14
CE Konformität

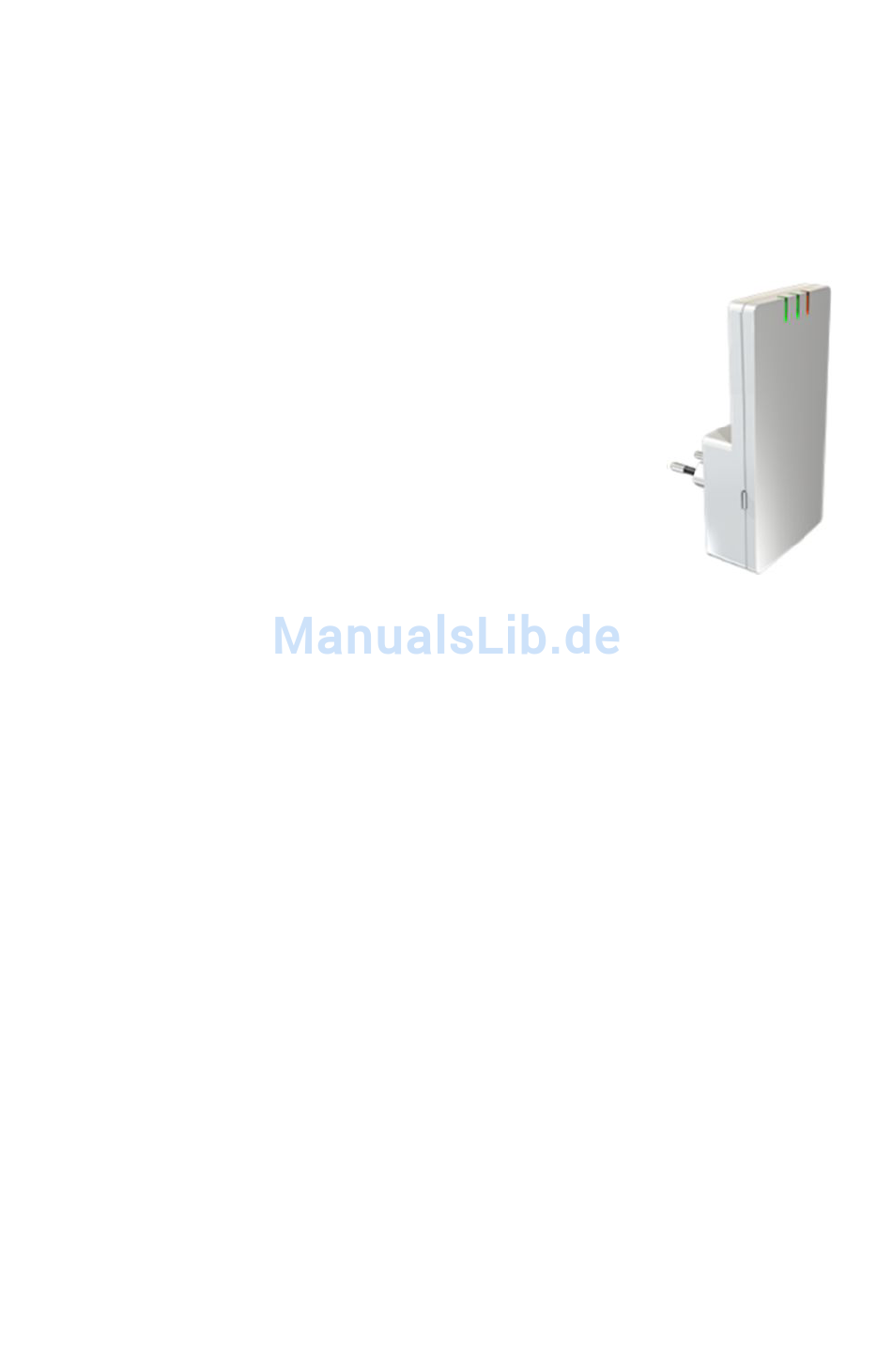

DECT Repeater
ANLEITUNG
-1-
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Dect DA1275
- Seite 1 DA1275 DECT Repeater ANLEITUNG Seite Inbetriebnahme an DSL Router Mehrzellenmodus Gigaset aktivieren Betriebsstandort Repeater Inbetriebnahme an DECT GAP Basisstation Sternkonfiguration Kaskade Werkseinstellung (RESET) Anschlüsse, LED, USB, Taster Software Upgrade Fragen und Antworten Sicherheitshinweise Gewährleistung Rücknahme des Gerätes (Recycling) CE Konformität...
- Seite 2 Herzlichen Glückwunsch Mit DA1275 haben Sie einen neuartigen DECT Repeater erworben. Für den DA1275 wurde ein neues Verfahren entwickelt, um die DECT- Reichweite von DSL-Routern – zB Speedport Deutsche Telekom abhörsicher zu verlängern. Diese Betriebsart wird „Satellite Mode“ (SAT Mode) genannt. Das Verfahren (patents pending) wurde aus der professionellen DECT- Mehrzellentechnik abgeleitet.
- Seite 3 (siehe S.9 LED) System PIN Basis „0000“ andernfalls siehe S.10 DECT Handset anmelden (siehe Betriebshandbuch Handset) Handset ist korrekt registriert bei Anzeige andernfalls wiederholen Sie Vorgang ab Punkt 2 Handset ausschalten FERTIG Gehen Sie zu Punkt 2 und melden weitere DECT-Handsets an...
-
Seite 4: Handset Mehrzellenmodus Aktivieren
Handset Mehrzellenmodus aktivieren Überspringen Sie diese Seite, wenn Sie kein Gigaset Handset anmelden Aktivieren Sie „Anmeldemodus“ am DA1275 Repeater Taster 3mal hintereinander kurz drücken LED2 blinkt gelb Melden Sie das DECT-Handset Telefon an (siehe Betriebshandbuch Handset) Wichtig: wählen Sie die nächste freie Basis aus Hinweis: Systemcode eingeben: „0000“... - Seite 5 Betriebsstandort DA1275 Nehmen Sie die ausgeschalteten DECT-Telefone mit Wählen Sie den Betriebsstandort des DA1275 nach folgenden Regeln halber Abstand Standort DECT Handset und DECT Basisstation b Abstand Repeater zu Basisstation nicht kleiner als 10 Meter LED2 grün Wenn DA1275 in Betrieb ist, DECT Handsets nacheinander einschalten Sie haben eine abhörsichere Reichweitenverlängerung eingerichtet !
- Seite 6 Inbetriebnahme an DECT Basisstation (handelsübliche DECT GAP Basisstation) DA1275 in Nähe DECT-Basisstation einschalten DECT-Basisstation in Repeatermodus schalten (siehe Betriebshandbuch DECT-Basisstation) „Anmelden“ an DECT-Basisstation drücken DA1275 geht in den Betriebsmodus FERTIG ! Bringen Sie DA1275 an den Betriebsstandort Repeater...
-
Seite 7: Sternkonfiguration Im Repeater Mode
Sternkonfiguration im Repeater Mode Im REP Mode können bis zu 5 Repeater „sternförmig“ um die DECT-Basis angeordnet werden. Für die Inbetriebnahme müssen - wie in Kap „Inbetriebnahme an DECT- Basisstationen“ beschrieben - alle Repeater nacheinander an DECT-Basis registrier werden. Lassen Sie dabei die bereits registrierten Repeater eingeschaltet. - Seite 8 DA1275 orientiert sich dabei an der Funkversorgung der Basisstation. Wenn ein Repeater die DECT-Basis funktechnisch nicht mehr „sieht“, dann sucht er alternativ den Zugang zur DECT-Basis über einen anderen Repeater. Wenn Sie den Aufstellungsort der Repeater ändern, ändert sich ggfs auch die Anordnung automatisch als Kaskade oder als Stern.
-
Seite 9: Werkseinstellung (Reset)
RESET-Funktion des Gerätes. Dadurch wird das Gerät auf die werkseitige Einstellung zurückgesetzt. Alle vorherigen Anmeldungen und Einstellungen sind gelöscht. Nach RESET geht der Repeater automatisch in den Suchmodus für die DECT-Basisstation. Anschlüsse, LED, Taster Element LED1 Spannungsversorgung (ein/aus) LED2 DECT-Versorgung... -
Seite 10: Software Upgrade
Sollte ein Software Upgrade für Ihren DA1275 Repeater verfügbar sein (Informationen hierzu erhalten Sie von Ihrem Fachhändler), können Sie mit einer PC APP über ein USB-Kabel den DA1275 Repeater mit einer neuen Software laden. Die PC APP kann von der Internetseite ihres Fachhändlers oder des OEM-Herstellers geladen werden. -
Seite 11: Sicherheitshinweise
Sicherheitshinweise Stellen Sie das Gerät entfernt auf von Wärmequellen, direkter Sonneneinstrahlung und elektrischen Geräten, die Motor- oder Magnet-bedingte Störungen verursachen. Achten Sie darauf, daß das Gerät gut belüftet ist und nicht von metallischen Wänden umgeben ist. Das Gerät sollte im Betrieb immer senkrecht stehen, also immer Wandsteckdosen verwenden Schützen Sie das Gerät vor Nässe, Staub, aggressiven Flüssigkeiten und Dämpfen. -
Seite 12: Gewährleistung
Gewährleistung Der Händler, bei dem Sie das Gerät erworben wurde, leistet für Material und Herstellung des DA1275 Repeaters eine Gewährleistung von 2 Jahren ab der Übergabe (Kaufbeleg). Dem Käufer steht im Mangelfall zunächst das Recht auf Nacherfüllung zu. Die Nacherfüllung beinhaltet entweder die Nachbesserung oder die Lieferung eines Ersatzprodukts. - Seite 13 Hinweise zu Rücknahme des Gerätes Hat Ihr DA1275 Repeater ausgedient, bringen Sie das Gerät zur Sammelstelle Ihres kommunalen Entsorgungsträgers (Wertstoffhof). Nach dem Elektro- und Elektronik- gerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Helfen Sie bitte mit und leisten einen Beitrag zum Umweltschutz, indem Sie das Altgerät nicht über den Hausmüll...
-
Seite 14: Technischer Service
CE Konformität Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien: 2004/108/EG (Richtlinie des Europäischen Parlaments und des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit und zur Aufhebung der Richtlinie 89/336/EWG), sowie 2006/95/EG (Richtlinie des Europäischen Parlaments und des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen).
