EVC electronic BSL100 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für EVC electronic BSL100
- Seite 1 Bedienungsanleitung BSL100 für Infineon Tricore™ Mikrokontroller...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Thema Seite: Wichtige Hinweise ..................3 Haftungsausschluss ..................3 BSL100-Modul ....................4 BSL130-Tastkopf ................... 5 BSL131-Programmieradapter ............... 6 BSL132-Tastkopf ................... 7 BSL-ADP ......................8 BSL-DRV ......................9 BSL100 Bedienungsanleitung ..............10 EVC electronic GmbH Am Pfauenzehnt 11a 46539 Dinslaken www.evc.de... -
Seite 3: Wichtige Hinweise
Umgang unseren Produkten beruhen, ist ausgeschlossen. Um Schäden an dem Modul oder am Steuergerät zu vermeiden, lesen Sie sich bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das BSL100-Modul an einem Steuergerät in Betrieb nehmen! Ein Fehler in der Vorgehensweise kann zur Zerstörung des Steuergerätes führen! -
Seite 4: Bsl100-Modul

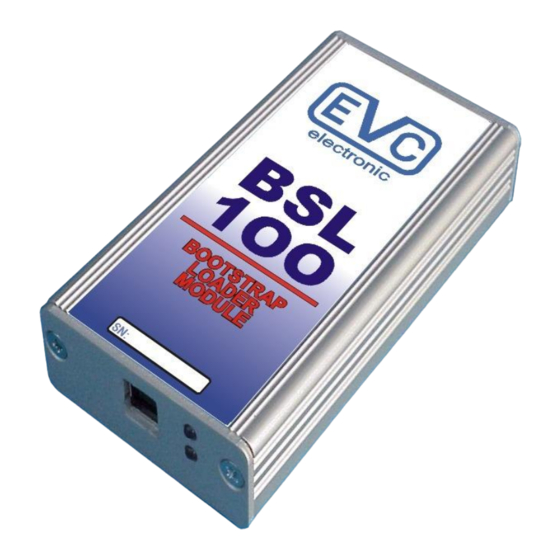

BSL100 Modul Bild 1 Typische Geräteanordnung bei BOSCH-Steuergeräten: BSL100 Modul, BSL130 Tastkopf und Bootpin-Sonde. Verbinden Sie das BSL100- Modul immer zuerst über das USB-Kabel mit Ihrem PC oder Notebook. Die untere der beiden blauen LEDs auf Vorderseite BSL100-Moduls beginnt nun zu blinken. -
Seite 5: Bsl130-Tastkopf
BSL130 Tastkopf das Steuergerät mit Strom versorgt. Das Schalten der Versorgungsspannung Bild 1: Der BSL130 Tastkopf auf dem 14-poligen Pad- übernimmt dabei das BSL100 Modul. Array und die Bootpin Sonde (rechts). Eine rote LED auf der Oberseite des BSL130 Tastkopfes leuchtet auf, sobald das Steuergerät Strom erhält. -
Seite 6: Bsl131-Programmieradapter
Bosch-typische 14-polige Padarray verfü- gen, oder für Steuergeräte, bei denen mehrere Bootpins konfiguriert werden müssen. Wie beim BSL130 Tastkopf, wird die Stromver- sorgung für das Steuergerät vom BSL100 Modul kontrolliert. Die Verbindungen für die Stomversorgung und dem CAN-Bus wird durch die mitgelieferten Kabel und Abgreifklemmen an den Kontakten des Hauptsteck-verbinders hergestellt. -
Seite 7: Bsl132-Tastkopf
Bosch- Steuergeräte benötigt, bei denen mehrere Boot- pins konfiguriert werden müssen. Wie beim BSL130 Tastkopf, wird die Stromver- sorgung für das Steuergerät vom BSL100 Modul kontrolliert. Der BSL132 Tastkopf wird mit einem 12V Netzteil geliefert, welches über den BSL132 Tastkopf das Steuergerät mit Strom versorgt. -
Seite 8: Bsl-Adp
Nockenwellengeber (Einlassseite) angeschlossen. Mit Hilfe dieser Signale kann der Service-Mode des Steuergerätes aktiviert werden, in welchem wiederum das Passwort per BSL100 ausgelesen werden kann. Zunächst ist die Herstellung der GND-Verbin- dung von BSL-ADP und Steuergerät erforderlich. Bei Verwendung zusammen mit BSL131 müssen die kaskadierbaren 2mm-Stecker der schwarzen Kabel am Steuergerät oder am BSL131 verbun-... -
Seite 9: Bsl-Drv
CAN Bustransceiver nicht bestückt ist. Hierzu wird das BSL-DRV auf einen BSL131 oder BSL132 Tastkopf aufgesteckt. Das 14- polige Flachbandkabel vom BSL100 wiederum führt zur Stiftwanne des BSL-DRV. Durch die Verwendung zweier BSL-MPST Tast- spitzen werden die TxD und RxD Signale vom Steuergerät auf das BSL-DRV geführt. -
Seite 10: Bsl100 Bedienungsanleitung
BSL 100 Bedienungsanleitung: 06. April 2016 1. Auflage, 4. Revision Herausgeber: EVC electronic GmbH, 46539 Dinslaken Autor: Matthias Billian Obwohl wir bei der Erstellung dieser Bedienungsanleitung um größtmögliche Sorgfalt in allen Details bemüht waren, können wir einen fehlerfreien Inhalt dieser Bedienungsanleitung nicht garantieren.
