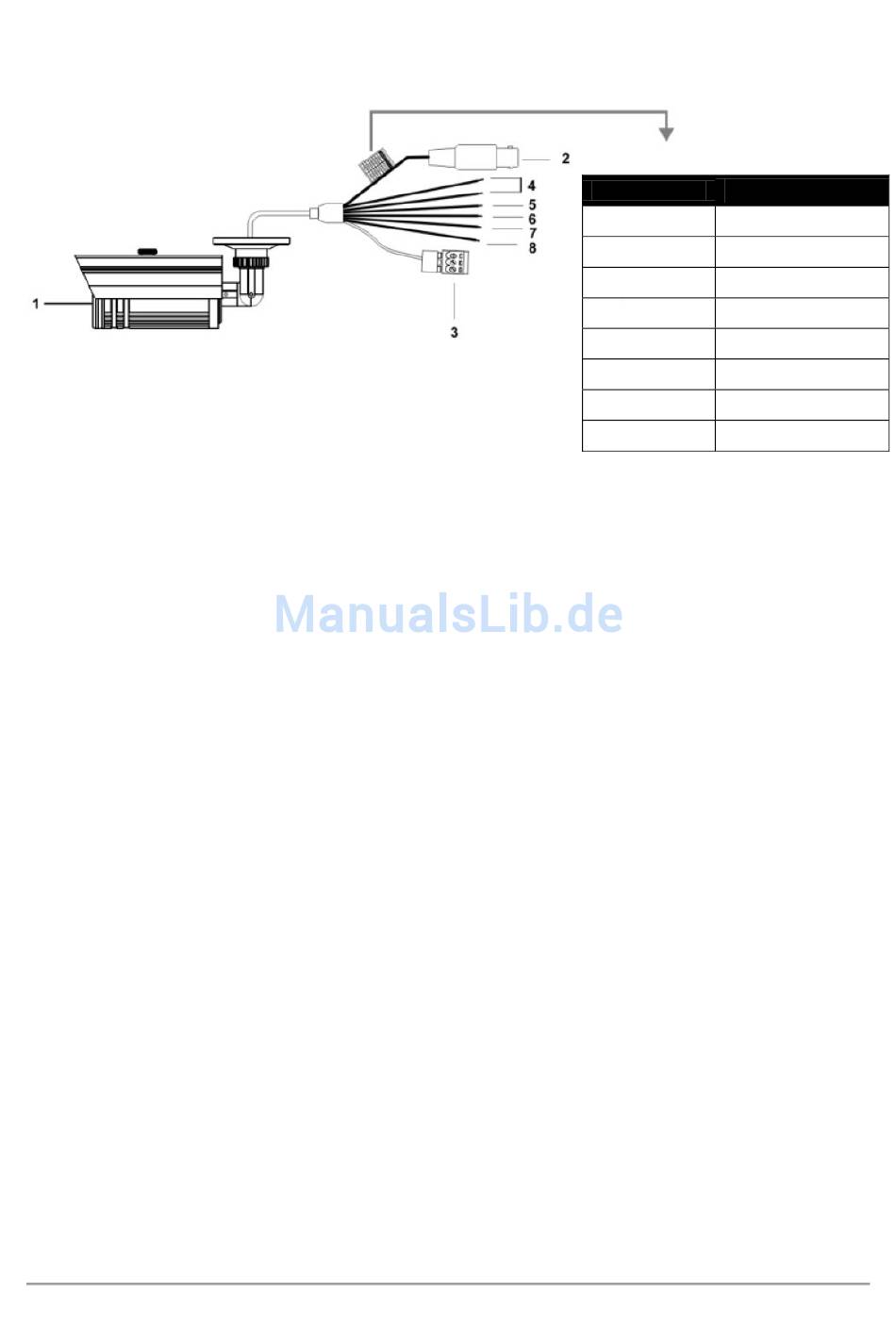

ANSCHLUSS DER KAMERA
1. Objektiv:
2. Video:
3. Spannung:
4. RS 485:
5. Tag / Nacht:
6. Alarmeing.:
7. Alarmausg.:
8. Gemeinsamer: Masse, Ground
ZOOM- UND FOKUS-EINSTELLUNG
Kabelfernbedienung: Stecken Sie den DIN Stecker in die Buchse auf der Rückseite der
Kamera, nachdem Sie die Schraubkappe entfernt haben. Den Zoombereich ändern Sie
mit den Auf/Ab Tasten, den Fokus mit den Links/Rechts Tasten.
Bediengerät: Verbinden Sie die RS485 Anschlüsse der Geräte miteinander, achten Sie
dabei auf die Polarität. Für die Zoomeinstellung verwenden Sie die Tasten Tele und Wide,
für die Fokuseinstellung die Tasten Near und Far.
8
22fach optischer Zoom (4,1 - 88mm)
Videoausgang, BNC Stecker
24V AC / 12V DC Eingang. Verwenden Sie ein 12V DC Netzteil, muss
dieses Netzteil eine Dauerleistung von 10W liefern können.
serielle Schnittstelle RS 485
Tag-/ Nachtumschaltung der Kamera über einen externen
Schaltkontakt
Alarm Eingang
Ausgang TTL Pegel
Beschreibung
Farbe
Rot
AC 24 / DC12V
Weiß
AC 24 / DC12V
Grün
RS 485 (+)
Blau
RS 485 (-)
Schwarz
Gemeinsamer
Braun
Alarm Ausgang
Grau
D/N extern Eingang
Gelb
Alarmeingang
