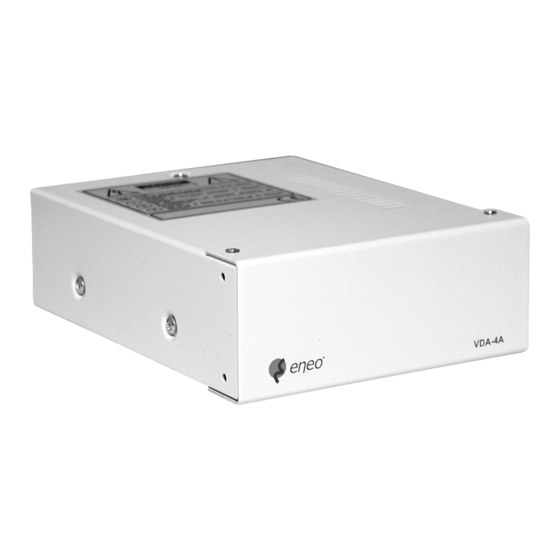

Eneo VDA-4A Betriebsanleitung
Verwandte Anleitungen für Eneo VDA-4A
Inhaltszusammenfassung für Eneo VDA-4A
- Seite 1 Montage- und Betriebsanleitung Video-Verteiler VDA-4A und VDA-8CA Installation and Operating Instructions Video Distribution Amplifier VDA-4A and VDA-8CA VDA-4A VDA-8CA Mode d’emploi Commutateur Vidéo VDA-4A et VDA-8CA Instrucciones de manejo Conmutador Video VDA-4A y VDA-8CA...
-
Seite 2: Inhaltsverzeichnis
(VDA-8CA) ............24 4.3 Préaccentuation du signal de sortie ....19 4.3 Pre-amplificación de la señal de salida ....25 Caractéristiques techniques ....... 20 Datos técnicos ........... 26 Betriebsanleitung Installation and Operating Instructions ⇒ www.eneo-security.com/manuals Mode d’emploi Instrucciones de manejo... -
Seite 3: Sicherheitshinweise
• Die Verteilerverstärker der VDA-Serie ermöglichen die verlustfreie Verzweigung hochfrequenter S/W, bzw. Farbvideosignale auf mehrere Ausgänge. • Mit dem Typ VDA-4A kann das Quellensignal auf bis zu vier Kanäle verteilt werden; dabei ist, gemeinsam für alle Ausgänge, eine stufenlose Signalvoranhebung, bzw. die Vorentzerrung von kabelabhängigen Verlusten über Potentiometer möglich. -
Seite 4: Beschreibung Der Anschlüsse
3. Beschreibung der Anschlüsse Rückseite VDA-4A VIDEO OUT MODEL: VDA-4A FUSE 230V ~ 50Hz 3W 315mA VIDEO IN Ser.No: Rückseite VDA-8CA VIDEO IN Ser.No: MODEL: VDA-8CA FUSE T315mA 230V ~ 50Hz VIDEO OUT Sicherung T 315 mA Videoeingänge BNC-Buchsen Netzeingang Die Stromversorgung darf erst hergestellt werden, nachdem alle Geräte... -
Seite 5: Installation
4. Installation 4.1 Anschlussmöglichkeiten VDA-4A VIDEO OUT MODEL: VDA-4A FUSE 230V ~ 50Hz 3W 315mA VIDEO IN Ser.No: 230 VAC / 50 Hz VDA-8CA VIDEO IN Ser.No: MODEL: VDA-8CA FUSE T315mA 230V ~ 50Hz VIDEO OUT 230 VAC / 50 Hz Video-Eingänge... -
Seite 6: Ein-/Ausgangssignal-Konfiguration (Vda-8Ca)
4.2 Ein-/Ausgangssignal-Konfiguration (VDA-8CA) OUT1 OUT2 OUT3 OUT4 OUT5 OUT6 OUT7 OUT8 J201 J211 J221 J231 J241 J251 J261 J271 Programmierung der Interne Steckbrücken ermöglichen die Bestimmung einer Vielzahl Signal-Konfigurationen von Konfigurationen der Video-Ein- und Ausgänge. Mögliche Konfigurationen 4x 1E / 2A (siehe Beispiel oben) 2x 1E / 4A 1E / 6A und 1E / 2A 1x 1E / 8A... -
Seite 7: Ausgangssignal-Voranhebung
4.3 Ausgangssignal-Voranhebung VDA-4A VDA-8CA TP211 TP231 TP251 TP271 TP301 TP302 TP221 TP241 TP261 TP201 VDA-4A Einstellung gemeinsam für alle 4 Ausgänge TP301: Vorentzerrung hoher Frequenzen für den Ausgleich der durch die Kabellängen bedingten, frequenzabhängigen Signalverluste TP302: Lineare Signalvoranhebung Hinweis: TP101 dient der Arbeitspunkteinstellung, ist werkseitig fest abgeglichen und darf nicht verändert werden. -
Seite 8: Technische Daten
5. Technische Daten VDA-4A VDA-8CA EDV-Nr. 75101 75102 Verteiler-Konfiguration 1 Eingang / 4 Ausgänge 4x 1E/2A; 2x 1E/4A; 1E/6A und 1E/2A; 1E/8A Videoeingänge 1,0-2,0 Vss F(BAS), 75 Ohm, BNC Bis zu 4x 1,0-2,0 Vss F(BAS), 75 Ohm, Videoausgänge 4x 1,0-2,0 Vss (F)BAS, 75 Ohm, BNC... - Seite 28 ® eneo ist eine eingetragene Marke der Videor Technical E. Hartig GmbH Vertrieb ausschließlich über den Fachhandel. VIDEOR TECHNICAL E. Hartig GmbH Carl-Zeiss-Straße 37 · 63322 Rödermark/Germany Tel. +49 (0) 60 74 / 888-0 · Fax +49 (0) 60 74 / 888-100 www.eneo-security.com...
