Inhaltszusammenfassung für Panasonic KX-A272

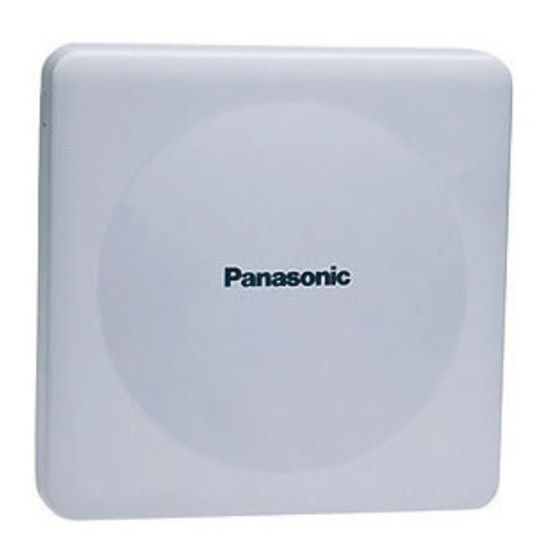

- Seite 1 DECT-Repeater Bedienungsanleitung KX-A272 Modell Lesen Sie vor der Inbetriebnahme diese Bedienungsanleitung.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick ......................3 Kompatibilität ....................3 Allgemeine Sicherheitshinweise ..............3 Umgebung ......................4 Zubehör (mitgeliefert)..................4 Wandmontage ....................5 Anschluss......................5 Platzierung ......................6 LED-Status......................6 Automatische Anmeldung ................7 Manuelle Anmeldung ..................8 Abmelden ......................10 Prüfton ......................11 Funkfeldüberwachung ..................12 Serielle Repeater-ID-Programmierung ............13 Ehe Sie technische Unterstützung anfordern ..........15 Technische Daten ..................16 Geräteschein ....................17 Index ......................19 2 | Bedienungsanleitung... -
Seite 3: Überblick
Spezifikation. Jeder DECT-Repeater wird über einen Sprachweg gesteuert. Kompatibilität Der DECT-Repeater von Panasonic ist: • Kompatibel mit ausgesuchten Endanwender-DECT-Produkten von Panasonic. Kompatibilitätsinformationen finden Sie auf der Verpackung Ihres Repeaters oder in Ihrer DECT-Bedienungsanleitung. • Unterstützt bei Verwendung mit TDA-Kommunikationssysmen und TD1232/TD816 mit TD7590 (eine Software-Aktualisierung kann erforderlich sein) volles Handover. -
Seite 4: Umgebung
PRODUKT KEINERLEI REGEN ODER SONSTIGER FEUCHTIGKEIT AUS. Zubehör (mitgeliefert) • Netzteil ODER ODER PQLV19E (nur für Großbritannien) PQLV19AL (Australisch) oder PQLV19CE (Europa) • Repeater KX-A272 • Kurzanleitung zur Einrichtung QUQX00112Y • Bedienungsanleitung (auf CD-ROM) QUQX00117Y • Schraubensatz 4 | Bedienungsanleitung... -
Seite 5: Wandmontage
Wandmontage Dieses Gerät kann an einer geeigneten Wand angebracht oder auf eine ebene Oberfläche gestellt werden. • Drehen Sie die Schrauben in die Wand. Achten Sie darauf, keine Rohre oder elektrischen Kabel zu beschädigen, die in der Wand verlegt sein können. Die Schraubenmittelpunkte müssen 71mm voneinander entfernt sein. -
Seite 6: Platzierung
Platzierung Um die bestmögliche Leistung des Repeater zu erreichen: • Wählen Sie eine möglichst hohe Position (z. B. an der Wand), die gut von der Basisstation / Dect-Sendestation versorgt wird. • Vermeiden Sie eine Platzierung des Repeater in der Nähe von Objekten, die den Empfang stören –... -
Seite 7: Automatische Anmeldung
Automatische Anmeldung Die automatische Anmeldung kann nicht ausgeführt werden, wenn der Repeater bereits an einer anderen Basis- oder Dect-Sendestation angemeldet ist. Bitte führen Sie den ABMELDUNGsvorgang auf Seite 10 durch, ehe Sie eine automatische Anmeldung versuchen • Sorgen Sie dafür, dass der Repeater ausgeschaltet ist (Netzstecker ziehen) (beide LEDs leuchten nicht). -
Seite 8: Manuelle Anmeldung
Manuelle Anmeldung Um die manuelle Anmeldung auszuführen, muss bereits mindestens ein Mobilteil an der Dect-Sendestation oder Basisstation angemeldet sein. • Sorgen Sie dafür, dass der Repeater ausgeschaltet ist (Netzstecker ziehen) (beide LEDs leuchten nicht). • Schalten Sie den Repeater durch Einstecken / Anschließen des Netzteils ein. - Seite 9 Manuelle Anmeldung (Fortsetzung) • Drücken Sie die Taste zum Abheben / zur Gesprächsannahme am Mobilteil. Die grüne LED leuchtet danach dauerhaft. • Geben Sie für jeden angemeldeten Repeater eine eindeutige Identifizierungsnummer über die Tastatur des Mobilteils ein. Die Identifizierungsnummer kann bei DECT-Produkten für den Heimbereich zwischen 2 und 7, bei DECT-Produkten für Kommunikationssysteme zwischen 000 und 255 liegen.
-
Seite 10: Abmelden
Abmelden Um den Repeater abmelden zu können, muss er zuvor an einer Basis- oder Dect- Sendestation angemeldet worden sein. • Sorgen Sie dafür, dass der Repeater ausgeschaltet ist (Netzstecker ziehen) (beide LEDs leuchten nicht). • Während Sie die Taste am Repeater gedrückt halten, schalten Sie den Repeater durch Einstecken des Netzteils an. -
Seite 11: Prüfton
Prüfton Der Abdeckungsbereich des Repeaters kann mit Hilfe des eingebauten Prüftons getestet werden. Die Repeater-Abdeckung kann so getestet werden – wenn Sie den Piepton nicht mehr hören, befindet sich das Mobilteil außerhalb der Reichweite des Repeaters. • Achten Sie darauf, dass der Repeater eingeschaltet ist und die grüne LED ständig leuchtet. -
Seite 12: Funkfeldüberwachung
Funkfeldüberwachung (Nur Kommunikationssystem-Option) Diese Funktion können Sie zum Messen der Übertragungsqualität und zum Erkennen problematischer Übertragungsbereiche bei der Repeater-Installation verwenden. Diese Funktion können Sie bei angemeldetem und nicht angemeldetem Gerät ausführen. • Vergewissern Sie sich, dass der Repeater AUSgeschaltet ist, ehe Sie beginnen. •... -
Seite 13: Serielle Repeater-Id-Programmierung
Serielle Repeater-ID-Programmierung (Nur Kommunikationssystem-Option) Diese Funktion wird zur Steuerung von bis zu 3 Repeatern in einer Ketten- Konfiguration in einem Kommunikationssystem eingesetzt. Um störungsfreien Betrieb zu gewährleisten (und Endlosschleifen zu vermeiden), muss jedem Repeater eine Verkettungsebene (1 bis 3) zugewiesen werden. Dem ersten Repeater (welcher der Basisstation / Dect-Sendestation am nächsten ist) wird die Verkettungsebene 1 zugewiesen, jedem weiteren Repeater wird eine aufsteigende Nummer (bis 3) zugeordnet, dabei erhält der am weitesten von der Dect-... - Seite 14 Serielle Repeater-ID-Programmierung (Fortsetzung) • Vergewissern Sie sich, dass der Repeater AUSgeschaltet ist. (beide LEDs leuchten nicht) • Schalten Sie den Repeater EIN. • Melden Sie den Repeater an eine Basisstation an, indem Sie entweder den manuellen oder den automatischen Anmeldevorgang durchführen. •...
-
Seite 15: Ehe Sie Technische Unterstützung Anfordern
Ehe Sie technische Unterstützung anfordern Problem Mögliche Ursache Lösung Keine Funktion Kein Strom Prüfen Sie nach, ob das (LED leuchtet nicht) Netzkabel eingesteckt ist Nicht eingeschaltet Prüfen Sie, ob das Netzteil eingeschaltet ist Nicht angemeldet Melden Sie das Gerät an Anmeldung nicht Außerhalb der Basis- oder Bringen Sie den... -
Seite 16: Technische Daten
Technische Daten Spezifikationen Standard: DECT=(Digital Enhanced Cordless Telecommunications) Kanalanzahl: 2 Duplexkanäle Frequenzbereich: 1,88 GHz bis 1,9 GHz Duplex-Verfahren: TDMA (Time Division Multiple Access) Kanalabstand: 1728 kHz Datenrate: 1152 kbit/s Modulation: GFSK HF-Sendeleistung: ca. 250 mW Sprachkodierung: ADPCM 32kbit/s Betriebsreichweite: Bis zu 300 m außerhalb von Gebäuden (Sichtverbindung) Bis zu 50 m in Gebäuden Stromversorgung:... -
Seite 17: Kostenlose Fehlerbeseitigung
Kostenlose Fehlerbeseitigung 1.Wird das Gerät aufgrund von nachgewiesenen Fabrikations- oder Materialfehlern in den ersten 12 Monaten ab Kaufdatum schadhaft, so behebt die Panasonic Deutschland GmbH diesen Fehler kostenlos gemäß den nachfolgenden Bedingungen. 2.Die Beseitigung des Fehlers erfolgt nach Wahl der Panasonic Deutschland GmbH durch Reparatur oder Austausch. -
Seite 18: Geräteschein
Name und Anschrift des Käufers: Kaufdatum: Stempel des Händlers: Durch den Stempel und die Unterschrift des Fachhändlers wird die Richtigkeit der vorste- henden Eintragungen gegenüber der Panasonic Deutschland GmbH bestätigt. Ohne Stempel, Unterschrift des Händlers und Kaufdatum ist dieser Geräteschein ungültig. 18 | Bedienungsanleitung... -
Seite 19: Index
Index Abmelden......................10 Allgemeine Sicherheitshinweise ..............3 Anschluss......................5 Automatische Anmeldung ................7 Ehe Sie technische Unterstützung anfordern ..........15 Funkfeldüberwachung ..................12 Geräteschein ....................17 Index ......................19 Kompatibilität ....................3 LED-Status......................6 Manuelle Anmeldung ..................8 Platzierung ......................6 Prüfton ......................11 Serielle Repeater-ID-Programmierung ............13 Technische Daten ..................16 Überblick ......................3 Umgebung ......................4 Wandmontage ....................5 Zubehör (mitgeliefert)..................4 Bedienungsanleitung | 19... - Seite 20 Hiermit erklären wir Panasonic Communications Company (U.K.) Limited, dass das Gerät (KX-A272CE) mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG übereinstimmt. Wenn Sie eine Kopie der originalen Konformitätserklärungen unserer ‘R&TTE’ konformen Geräte benötigen, erhalten Sie diese im Internet unter der folgenden URL-Adresse : http://doc.panasonic-tc.de...
