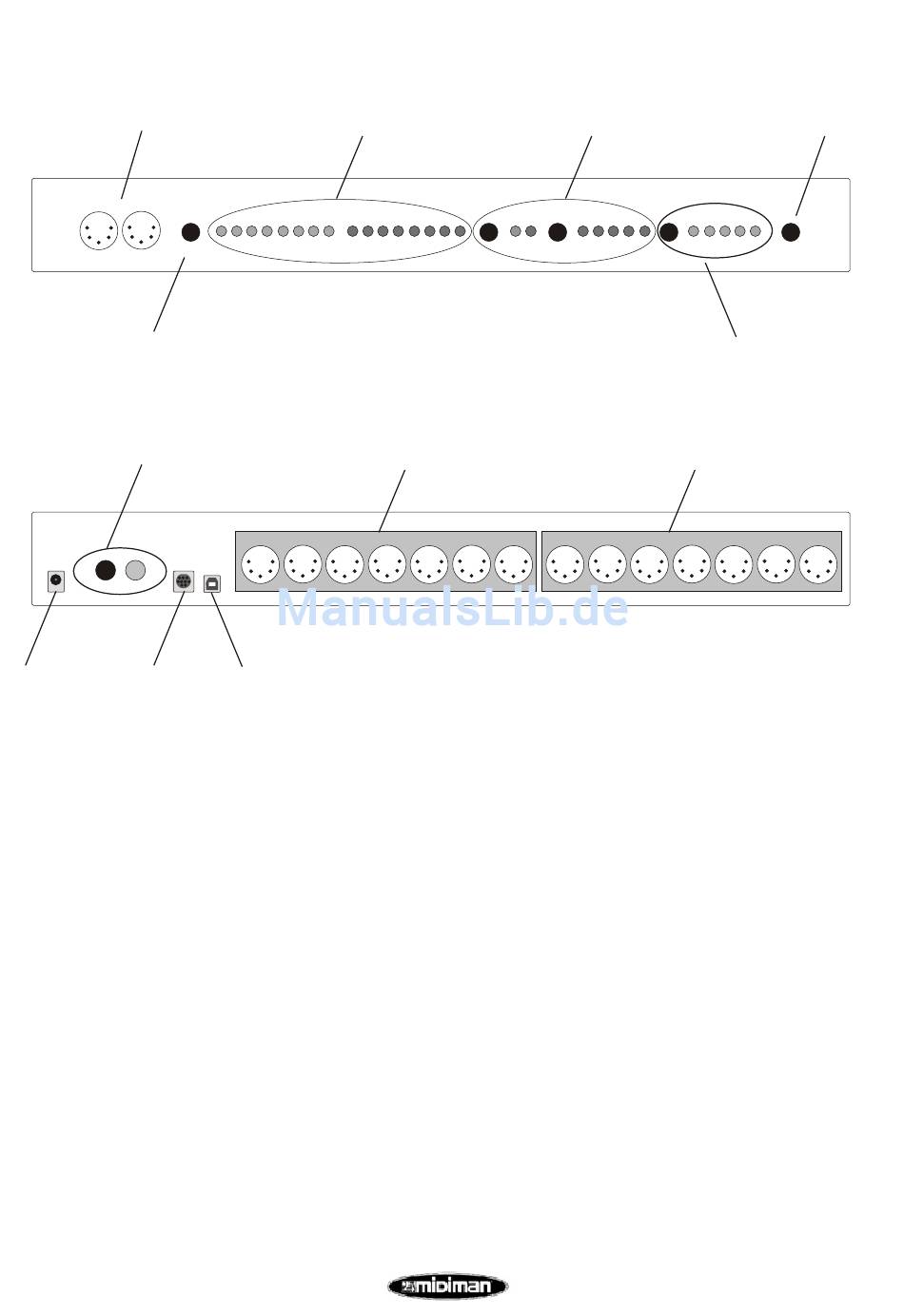

MIDISport 8x8/s Frontseite
MIDI Ein- und Ausgang 8
Reset Schalter
MIDISport 8x8/s Frontseite
SMPTE Ein- und Ausgang
serieller
Netzteil Anschluss
MIDI-Anschlüsse
Schliessen Sie Ihre MIDI-Geräte (Keyboard oder MIDI-Modul) an, verbinden Sie den
Ausgang des MIDISport 8x8/s (Out) mit dem Eingang (In) Ihres Empfangsgerätes,
verbinden Sie den Eingang des MIDISport 8x8/s (In) mit dem Ausgang (Out) Ihres
MIDI-Eingabegerätes.
SMPTE-Anschluss
Schliessen Sie hier an den SMTE-Ausgang ein Gerät an welches den Timecode
aufzeichnen soll, an den SMPTE-Eingang können Sie das Gerät anschliessen welches
einen Timecode sendet (z.B. Bandmaschine).
Serieller Anschluss oder USB Anschluss
Sie können MIDI-Sport 8x8/s entweder über die serielle Schnittstelle oder über die
USB-Schnittstelle mit Ihrem Computer verbinden, beide Verbindungskabel sind im
Lieferumfang enthalten.
Power Schalter und Netzteilanschluss
MIDISport 8x8/s ist nur bei gedrücktem Power Schalter und verbundener
Stromversorgung (Netzteil im Lieferumfang enthalten) betriebsbereit
6
MIDI-Port Aktivität LEDs
MIDI Eingang 1-7
USB Anschluss
www.midiman.de
Synchronizer
Funktions-Modus
MIDI Ausgang 1-7
Power Schalter
