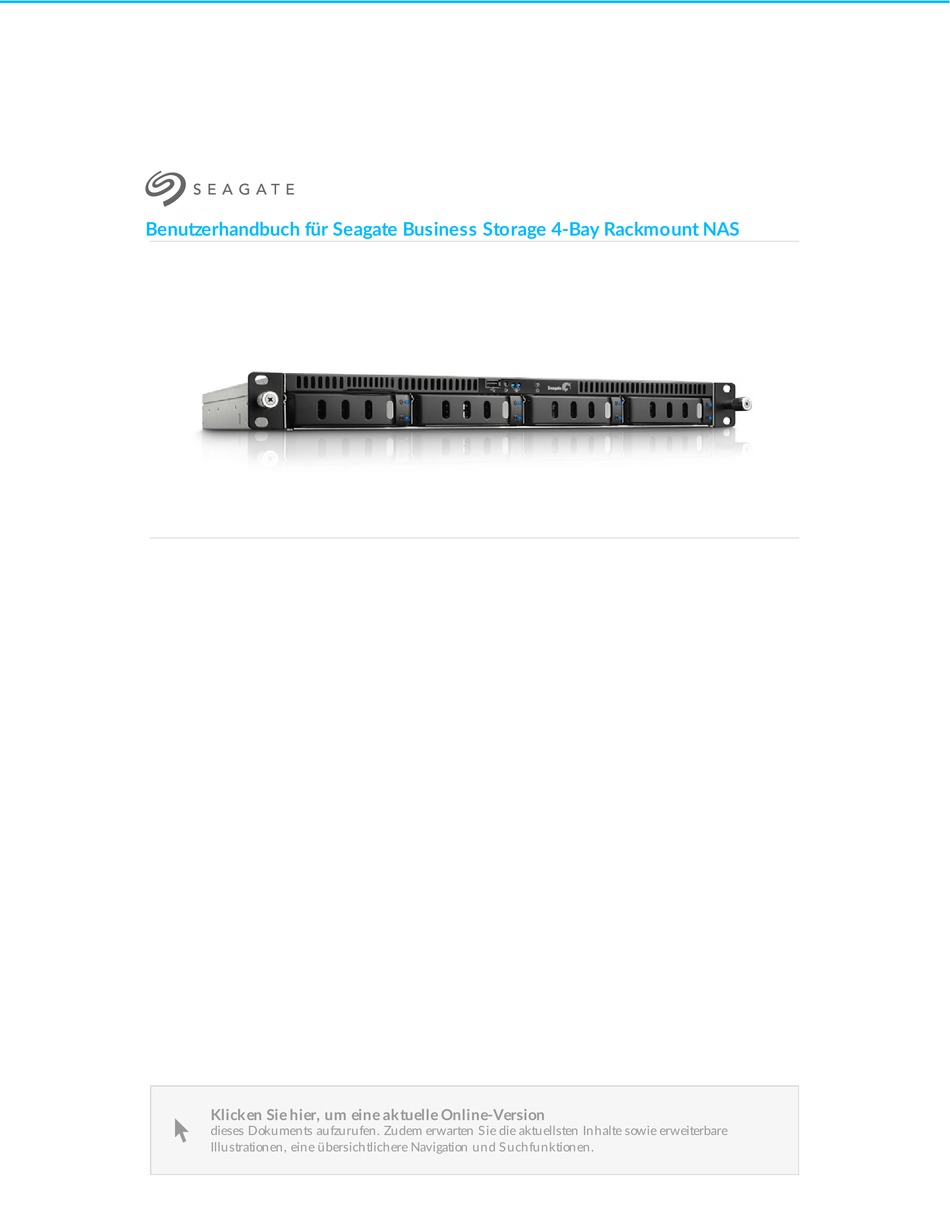

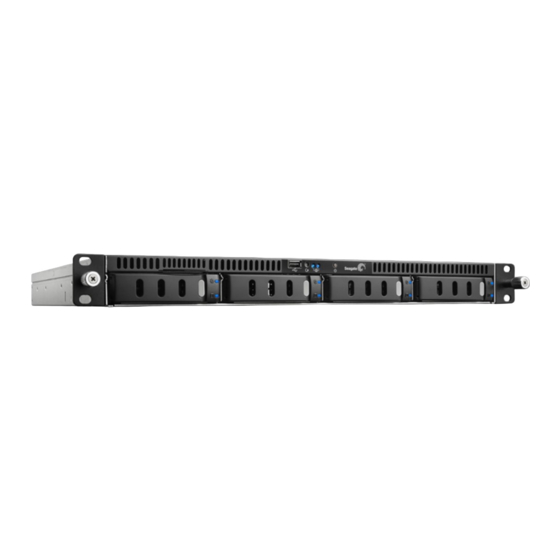

- Seite 1 Benutzerhandbuch für Seagate Business Storage 4-Bay Rackmount NAS Modell: Klicken Sie hier, um eine aktuelle Online-Version dieses Dokuments aufzurufen. Zudem erwarten Sie die aktuellsten Inhalte sowie erweiterbare Illustrationen, eine übersichtlichere Navigation und Suchfunktionen.
-
Seite 2: Inhaltsverzeichnis
......................... . NAS OS von Seagate . - Seite 3 5 System-LEDs ................... .
- Seite 4 ........................Der 4-Bay Rackmo unt NAS schaltet sich nicht ein.
-
Seite 5: Einhaltung Der Vorschriften
20 cm zwischen der Strahlungsquelle und Ihrem Körper eingehalten werden. Dieser Sender darf nicht zusammen mit einer anderen Antenne oder einem Sender aufgestellt oder betrieben werden. Die Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16... -
Seite 6: Industry Canada
EN 60950-1:2006/AC:2011: Einrichtungen der Informationstechnik – Sicherheit – Teil 1: Allgemeine Anforderungen EN 55022: 2010/AC:2011: Einrichtungen der Informationstechnik – Funkstöreigenschaften Grenzwerte und Messverfahren EN 55024: 2010: Einrichtungen der Informationstechnik – Störfestigkeitseigenschaften – Grenzwerte und Messverfahren Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16... - Seite 7 [Englisch] Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2004/5/EG übereinstimmt. Español Por medio de la presente Seagate declara que el Rackmount NAS cumple con los [Spanisch] requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 2004/5/CE.
-
Seite 8: Stromquelle
Seagate declara que este Rackmount NAS está conforme com os requisitos essenciais [Portugiesisch] e outras disposições da Directiva 2004/104/CE. Slovensko Seagate izjavlja, da je at Rackmount NAS v skladu z bistvenimi zahtevami in ostalimi [Slowenisch] relevantnimi določili direktive 2004/104/ES. Slovensky Seagate týmto vyhlasuje, že Rackmount NAS spĺňa základné... - Seite 9 (20°C ±5°C) betrieben werden. Bewahren Sie die Produktunterlagen als zukünftige Referenz auf. Verwenden Sie eine Zelle bzw. Batterie nur zu ihrem vorgesehenen Zweck. Achten Sie auf die ordnungsgemäße Entsorgung der Batterien. Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16...
-
Seite 10: Einführung
Einführung Inhalt dieses Handbuchs Vielen Dank für den Kauf eines 4-Bay Rackmount NAS von Seagate. Mit einer hohen Leistung und moderner Datenfreigabe stellt Ihr 4-Bay Rackmount NAS die nächste Generation im Bereich Business Storage dar. Dieses Benutzerhandbuch gibt Schritt-für-Schritt-Anweisungen zu Installation, Hardware-Wartung und Fehlerbehebung. -
Seite 11: Mindestanforderungen Für Das System
Originalverpackung einzusenden. Mindestanforderungen für das System Client-Betriebssystem: Windows 8 (32- und 64-Bit) Windows 7 (32- und 64-Bit) Windows Server 2012 Windows Server 2008 R2 Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16... -
Seite 12: Browser
Netzwerkaktivität, Hardware, Distanz und Einrichtung beeinträchtigt werden. Um eine optimale Leistung zu erzielen, achten Sie darauf, dass Sie Gigabit-Ethernet-Router und Peripheriegeräte verwenden und dass die Computer im Netzwerk Gigabit Ethernet unterstützen. Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16... -
Seite 13: Sicherheitsrichtlinien
Sicherheit Stromversorgung Der 4-Bay Rackmount NAS darf nur über ein Netzteil mit einer Eingangsspannung von 100 bis 240 Volt/50 bis 60 Hz betrieben werden. Stellen Sie sicher, dass sich die Steckdosen in der Nähe des Geräts befinden und gut erreichbar sind. -
Seite 14: Akku
Garantie besteht, senden Sie den NAS an Seagate zurück und beachten hierfür die Anweisungen des Technikers von Seagate. Akku Gehen Sie beim Austausch des Akkus vorsichtig vor: Es besteht eine hohe Explosionsgefahr, wenn der Akku durch einen falschen Typ ersetzt wird. -
Seite 15: Vorsichtsmaßnahmen Am Rack-System
Wenn Sie einen Rack-Schrank mit den Geräten füllen, gehen Sie von unten nach oben vor und leeren Sie ihn von oben nach unten. Laden Sie kein Gewicht auf das 4-Bay Rackmount NAS während es auf den Rack-Schienen montiert und auf dem Rack installiert ist. Das könnte die Schienen verbiegen und den Schieber hemmen (falls zutreffend). -
Seite 16: Vorsichtsmaßnahmen Bei Der Handhabung Des Geräts
überschreiten. Die obere Gehäuseabdeckung bietet Zugang zum Motherboard. Die obere Gehäuseabdeckung sollte nur entfernt werden, wenn eine vom technischen Support von Seagate empfohlene Wartung duchgeführt wird. Bevor die Abdeckung entfernt wird, muss das Gerät ausgeschaltet und ausgekühlt sein. Potenzielle Gefahren stellen unter anderem der Akku und heiße Oberflächen dar. - Seite 17 Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16...
-
Seite 18: Systemübersicht
Gehäuse NAS HDD von Seagate in Betracht. NAS OS von Seagate Der 4-Bay Rackmount NAS wird über Seagate NAS OS verwaltet. NAS OS ist auf allen Festplatten in dem Gehäuse vorinstalliert und unterstützt Sie bei der Erstellung von Datenträgern mit RAID-Schutz. Direct attached storage (DAS)-Systeme können für NAS-Backups an die externen Ports des Gehäuses... -
Seite 19: Ansicht Frontpanel
Ansicht Frontpanel Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16... -
Seite 20: Ansicht Rückpanel
1. Rack-Klammern: befestigen Ihr 4-Bay Rackmount NAS von Seagate an 19-Zoll-Standard-PC-Gehäusen. Siehe Einrichtung. 2. Festplattenrahmen (x4): Installieren Sie bis zu vier Platten. 3. Schild mit MAC-Adressen: Ziehen Sie das Schild zu sich heran, um die MAC-Adressen für die Ethernet- Ports zu lesen. -
Seite 21: Usb- Und Esata-Ports
FAT32, NTFS, HFS+, EXT2, EXT3, EXT4 und XFS. Andere Speicherformate werden von dem NAS nicht erkannt. Es gibt keine Kapazitätsbeschränkungen. Sie können jede beliebige USB-Tastatur, USB-Maus oder USB-Zubehör anschließen. Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16... -
Seite 22: System-Leds
System-LEDs Der 4-Bay Rackmount NAS verfügt über zwei LED-Sätze, die Informationen zum Status des Systems angeben. Auf den folgenden Abbildungen sehen Sie die Einbauorte der LEDs am Gehäuse. Status 1. Status 1 (nur rot) 2. Status 2 (nur blau) Festpla en Benutzerhandbuch fü... -
Seite 23: Led-Verhalten
Start; Beenden; Aktivität Blinkt rot und blau RAID-Synchronisierung; Software-Update Blinkt rot Warnung Leuchtet rot Fehler LED-Anzeigen Die Status- und die Festplatten-LEDs liefern Ihnen gemeinsam Informationen zum aktuellen Zustand Ihres NAS. Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16... - Seite 24 Dateisystemprüfung fehlgeschlagen. Leuchtet rot Blinkt blau Temperaturwarnung (kritische Stufe). Produkt wird wegen zu hoher Temperatur abgeschaltet Leuchtet rot Leuchtet rot RAID ist ausgefallen und alle Daten sind verloren gegangen. Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16...
-
Seite 25: Einrichtung
Installieren Sie Ihre Rack-Schienen oder Ihr Rack-Kit entsprechend den Anweisungen des Herstellers. Stellen Sie sicher, dass Ihre Rack-Schienen und das Rack das Gewicht vom 4-Bay Rackmount NAS (12 kg) tragen Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS... -
Seite 26: Schritt 2 - Kabel
Wichtige Information: Seagate übernimmt keinerlei Haftung für Schäden am NAS oder an anderen Geräten, die durch die Nutzung von falschen oder fehlerhaften Racks und/oder Rack- Schienensystemen oder Rackmount-Kits/-Gehäusen von Drittanbietern verursacht werden. Schri 2 – Kabel Verbindungen Ethernet Stromkabel Folgendes können Sie auch anschließen:... -
Seite 27: Schritt 3 - Einschalten Des Nas Und Anmeldung Auf Dem Nas Os
2. Schließen Sie das Stromkabel an eine Steckdose an. Schri 3 – Einschalten des NAS und Anmeldung auf dem NAS OS 1. Drücken Sie die Einschalttaste auf der Vorderseite des Geräts. Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16... - Seite 28 2. Sobald die LED-Statusanzeige dauerhaft blau leuchtet, öffnen Sie auf einem Computer in Ihrem Netzwerk einen Browser. 3. Geben Sie http://seagate-r4 oder http://seagate-r4.local für Mac oder andere Computer mit Bonjour® ein. 4. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16...
-
Seite 29: 4-Bay Nas-Leergehäuse
4-Bay NAS-Leergehäuse Vorbereitung des NAS OS-Installa onsprogramms Der mitgelieferte USB-Stick enthält Software-Installationsprogramme, um Ihr NAS einzurichten. Seagate fügt in regelmäßigen Abständen neue Softwarefunktionen hinzu und empfiehlt deshalb den Stick zu aktualisieren, bevor Sie fortfahren: 1. Rufen Sie die Seite http://www.seagate.com/naskey auf, um das Installationsprogramm herunterzuladen. -
Seite 30: Schritt 2 - Kabel
Installieren Sie Ihre Rack-Schienen oder Ihr Rack-Kit entsprechend den Anweisungen des Herstellers. Stellen Sie sicher, dass Ihre Rack-Schienen und das Rack das Gewicht vom 4-Bay Rackmount NAS (12 kg) tragen können. Wichtige Information: Seagate übernimmt keinerlei Haftung für Schäden am NAS oder an ... -
Seite 31: Verbindungen
Maus, eine Tastatur und einen VGA-Monitor für Wartungen Kabelmanagement: Für einen optimalen Betrieb sind die Kabel sorgfältig zu verlegen. Dies verhindert potentielle Gefahrenquellen und ermöglicht eine einfachere Wartung. Netzwerk und Strom Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16... -
Seite 32: Schritt 3 - Usb-Stick Und Inbetriebnahme
1. Schließen Sie die Ethernet-Kabel an Ihrem Router an. 2. Schließen Sie das Stromkabel an eine Steckdose an. Schri 3 – USB-S ck und Inbetriebnahme 1. Stecken Sie den USB-Stick von Seagate in den vorderen USB-Port. Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16... -
Seite 33: Step 4 - Installatio N Der Festplatten
Beachten Sie vor der Installation der Festplatten bitte folgendes: Führen Sie die Festplatten von links nach rechts ein. Leere Rahmen müssen für die richtige Luftzirkulation in den Schächten bleiben. Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16... - Seite 34 Stellen Sie zunächst sicher, dass Sie gut geerdet sind, bevor Sie die Festplatten berühren. 1. Entsperren und entfernen Sie den leeren Festplattenrahmen von der 4-Bay Rackmount NAS. 2. Lösen Sie den Platzhalter vom Festplattenrahmen, indem Sie die Halterungen nach innen zusammendrücken und nach oben anheben.
- Seite 35 5. Führen Sie die Festplatte soweit wie möglich in den leeren Schacht ein, bevor Sie den Rahmengriff schließen. 6. Wiederholen Sie diese Schritte bei jeder Festplatte. Schri 5 – MAC-Adressen Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16...
-
Seite 36: Schritt 5 - Mac-Adressen
1. Öffnen Sie auf einem Computer im Netzwerk einen Browser. 2. Geben Sie http://seagate-r4 oder http://seagate-r4.local für Mac oder andere Computer mit Bonjour® ein. 3. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16... - Seite 37 Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16...
-
Seite 38: Betrieb
3. Drücken Sie den Ein-/Aus-Schalter des Produkts. Die LEDs zur Anzeige des Status und der Festplattenaktivität leuchten blau, wenn die Einschalttaste des Produkts gedrückt wird und die Festplatten sollten anlaufen. Ausschalten des NAS Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16... - Seite 39 Wird der Schalter mehr als vier Sekunden lang gedrückt, wird die Stromversorgung des NAS unterbrochen und das Produkt sofort ausgeschaltet. Diese Vorgehensweise wird nicht empfohlen, da sie zum Datenverlust führen kann. Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16...
- Seite 40 Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16...
-
Seite 41: Software
So ware Das 4-Bay Rackmount NAS von Seagate wird über Seagate NAS OS, ein webbasiertes Administrationstool, verwaltet. Verwenden Sie das NAS OS zur Verteilung der NAS-Festplatten auf Datenträger RAID-Konfiguration Einrichtung der NAS-Netzwerkverbindungen Verbindung der Ethernet-Ports zu Leistungs- oder Schutzzwecken Erstellung von Freigaben zur Datenverteilung... -
Seite 42: Hardware-Wartung
Hardware-Wartung Der 4-Bay Rackmount NAS hat ein Einzelgehäuse mit eigener Abdeckung. Im Folgenden finden Sie Informationen zu den Steckplätzen und bei Bedarf zum Austausch der Hardware-Module. Lesen Sie vor der Durchführung jeglicher Hardware-Reparaturen oder -Wartungen, die in diesem Handbuch nicht beschrieben werden, die Garantie (http://www.seagate.com/support/warranty-and-replacements/limited-consumer-... - Seite 43 2. Wenn der Festplattenrahmen leer ist, entfernen Sie den Platzhalter. 3. Wenn sich eine Festplatte im Rahmen befindet, lösen Sie die vier Schrauben und entfernen Sie sie aus dem Rahmen. Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16...
- Seite 44 5. Befestigen Sie die Festplatte mit den vier Schrauben am Rahmen. 6. Führen Sie die Festplatte in den leeren NAS-Schacht ein. Drücken Sie die Festplatte soweit wie möglich in den Schacht, bevor Sie den Griff schließen. Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16...
-
Seite 45: Gehäuse
1. Schalten Sie den NAS über NAS OS aus und stecken Sie das Netzteil aus. Bevor Sie mit Schritt 2 beginnen, warten Sie ab, bis die Komponenten vollständig ausgekühlt sind. 2. Lösen Sie die vier Schrauben der oberen Abdeckung. Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16... -
Seite 46: Info Rmatio Nen Zum Gehäuse
3. Heben Sie die Abdeckung an und entfernen Sie sie vom NAS. Informa onen zum Gehäuse Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16... -
Seite 47: Installierte Komponenten
Akku: Lithium-Akku mit 3 V (CR2032) CPU: Intel® 64-Bit-Dual-Core-Prozessor Atom®, 2,13 GHz RAM: 2 GB DDR3 SO-DIMM 1.333 MHz Stromversorgung: 100 bis 240 VAC, 50 bis 60 Hz Austausch des Akkus Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16... -
Seite 48: Austausch Des Dimm (Ram)
1. Fahren Sie das System herunter, stecken Sie das Netzteil aus und entfernen Sie die Abdeckung wie oben beschrieben. 2. Lösen Sie die Halteklammern nach außen, um das DIMM aus seinem Sockel zu befreien. Das DIMM erscheint. Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16... - Seite 49 4. Richten Sie das Austausch-DIMM in vertikalem Winkel auf den Steckplatz-Sockel aus. Stellen Sie sicher, dass die Kante der Kerbe des DIMM in den Schlüssel für den Sockel passt. Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16...
- Seite 50 5. Drücken Sie das DIMM leicht in den Sockel. Das DIMM ist richtig eingesetzt, wenn die Halteklammern einrasten. Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16...
-
Seite 51: Hilfe
A: Schließen Sie einen Monitor, eine Maus und eine Tastatur an und schalten Sie Ihr Produkt ein. Wenn auf dem Bildschirm nichts angezeigt wird und die LEDs ausgeschaltet bleiben, kann das Netzteil des NAS beschädigt sein. Wenden Sie sich an den Seagate-Support, wenn Sie glauben, dass die Stromversorgung ausgefallen ist. - Seite 52 Der 4-Bay Rackmount NAS schaltet sich aus, wenn ich ein USB- Gerät anschließe. F: Hat sich das Gerät ausgeschaltet, als das USB-Gerät und der USB-Anschluss des 4-Bay Rackmount NAS in Berührung kamen? A: Das USB-Gerät hat möglicherweise einen Kurzschluss verursacht. Entfernen Sie alle USB-Geräte, die Sie seit dem Ausfall angeschlossen haben und starten Sie das Produkt neu.
- Seite 53 Benutzerhandbuch fü r Seagate Business Sto rage 4-Bay Rackmo unt NAS 2/17/16...
