Inhaltszusammenfassung für Vestax TR-1
- Seite 1 PROFESSIONELLER USB-MIDI-CONTROLLER Bedienungsanleitung Vestax Vertrieb Deutschland & Österreich KORG & MORE A Division of MUSIK MEYER GmbH Industriestrasse 20 35041 Marburg - Germany Tel: +49 (0) 6421 - 989 500 Fax: +49 (0) 6421 - 989 530 Internet: http://www.vestax.de E-Mail: dj-tools@korgmore.de...
-
Seite 2: Inhaltsverzeichnis
EINFÜHRUNG Vielen Dank, dass Sie sich für den Vestax VCM-600 entschieden haben. Bitte lesen Sie für eine sichere Bedienung des VCM-600 und zur Ausschöpfung der vollen Leistung die Bedienungsan- leitung aufmerksam durch. Einführung Wichtige Sicherheitshinweise Funktionen Mitgeliefertes Zubehör Systemvoraussetzungen Regler und Funktionen Anschließen an den Computer... -
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Vor dem Gebrauch lesen Dieses Produkt wurde gemäß hoher Qualitäts- und Sicherheitsnormen hergestellt. Es gibt jedoch einige Hinweise zur Installation und zur Verwendung, die Sie beachten sollten. 1. Lesen Sie alle Hinweise zur Sicherheit und zum 9. Platzieren Sie das Gerät nicht auf einem Betrieb, bevor Sie das Gerät verwenden. -
Seite 4: Funktionen
FUNKTIONEN Der TR-1 ist ein Gemeinschaftsprojekt von Vestax und Japans führendem Techno DJ HIROSHI WATANABE und wurde als exklusiver Controller für TRAKTOR PRO entwickelt. Jede Regelmöglichkeit funktioniert am besten mit TRAKTOR PRO (Native Instrument Ltd.) und kann durch das einfache Importieren der tsi-Datei (MIDI-Map-Datei) eingerichtet werden. -
Seite 5: Regler Und Funktionen

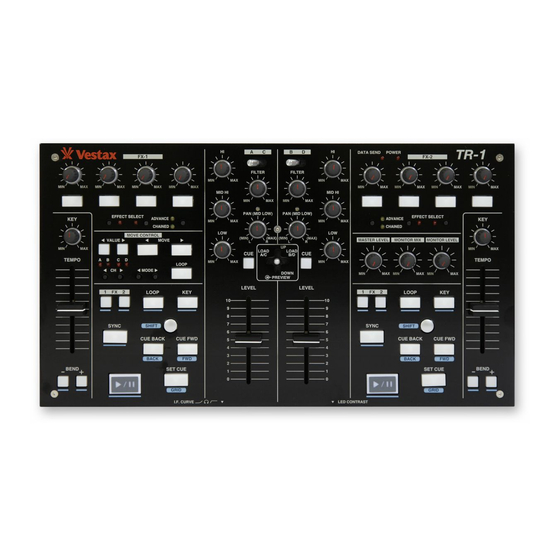

FUNKTIONEN Die Funktionen jedes Reglers, die hier beschrieben werden, basieren auf den Funktionen von TRAKTOR PRO (Native Instrument Ltd.) Wenn Sie die tsi-Datei laden, werden die Funktionen automatisch jedem Regler zugewiesen. SHIFT-Funktion Decks wählen den Bereich... - Seite 6 OBERSEITE 1. Effekt-Drehregler: Regelt den Parameter von Effekten, die FX 1 und FX 2 zugewiesen sind. 2. Effekt-Regler-Taste: Schaltet den für FX 1 und FX 2 zugewiesenen Effekt ein oder aus. Diese Taste muss zusammen mit dem Effekt-Drehregler aktiviert sein, damit Parameter zugewiesen werden können. 3.
- Seite 7 16. SYNC-Taste: Hiermit regeln Sie die Tempo Sync-Funktion. Wenn diese Funktion aktiviert ist, wird der Titel automatisch mit dem Master-Deck synchronisiert. 17. CUE BACK/CUE FWD-Taste: Mit diesen Tasten können Sie zum festgelegten CUE-Punkt des Titels springen. 18. SET CUE-Taste: Hiermit können Sie einen Cue-Punkt festlegen. 19.
- Seite 8 31.DATA SEND-LED: Diese LED leuchtet, wenn Sie einen Regler, Schieberegler oder eine Taste betätigen und der TR-1 oder der Controller einen Fehler melden oder wenn die Regler abgenutzt sind. Lesen Sie zuerst unter FEHLERBEHEBUNG nach, bevor Sie eine Reparatur erwägen.
-
Seite 9: Anschließen An Den Computer
[Hardware] > [Geräte-Manager] > und suchen Sie im USB-Controller den Eintrag [USB-Verbundgerät] (Eigenschaft: Ort: Vestax TR-1) > und suchen Sie unter „Audio-, Video- und Gamecontroller“ den Eintrag [USB-Audiogerät] (Eigenschaft: Ort: Vestax TR-1). Wenn beide angezeigt werden und der Status „Das Gerät ist korrekt installiert.“ ist, funktioniert der TR-1 mit dem Computer. -
Seite 10: Traktor Le-Installation Und Midi-Mapping
TRAKTOR LE-Installation und MIDI-Mapping Windows INSTALLATION 1-1. Legen Sie die mitgelieferte Installtions-CD-ROM ein. 2-1. Klicken Sie auf [Traktor 1.1.2], um die Installation zu starten. 2-2. Nachdem die Datei entpackt wurde und der Installer angezeigt wird, klicken Sie auf NEXT. 3-1. Aktivieren Sie das Kontrollkästchen, um die Lizenzvereinbarungen zu akzeptieren und klicken Sie auf NEXT. - Seite 11 Output Routing Ausgabeeinstellung MIDI Setup MIDI-bezogene Einstellung. Hier nehmen Sie die Einstellungen für den TR-1 vor. 10-1. Klicken Sie auf „MIDI Setup“ und überprüfen Sie, ob der TR-1 von TRAKTOR erkannt wurde. Links neben [USB Audio Device] des MIDI-Eingangs und -Ausgangs sollte ein X stehen.
- Seite 12 Macintosh INSTALLATION 1-1. Legen Sie die mitgelieferte Installations-CD-ROM ein. 2-1. Klicken Sie auf [Traktor 1.1.2], um die Installation zu starten. 3-1. Klicken Sie auf NEXT. 3-2. Klicken Sie auf [Continue]. 3-3. Klicken Sie auf „Agree“, um die Lizenzbestimmungen zu akteptieren. 4-1.
- Seite 13 MIDI Setup MIDI-bezogene Einstellung. Hier nehmen Sie die Einstellungen für den TR-1 vor. 8-1. Klicken Sie auf „MIDI Setup“ und überprüfen Sie, ob der TR-1 von TRAKTOR erkannt wurde. Links neben [USB Audio Device] des MIDI-Eingangs und -Ausgangs sollte ein X stehen.
-
Seite 14: Aktivierung
AKTIVIERUNG Diese Schritte helfen Ihnen bei der Aktivierung der mitgelieferten Software, TRAKTOR LE. Diese Schritte sind eine verkürzte Version der Einrichtungsanleitung, die in der Software enthalten ist. Detaillierte Informationen finden Sie in der Einrichtungsanleitung. Verwenden Sie die aktuellste Version von „Service Center“. Die Version wird automatisch aktualisiert, wenn Sie online sind. -
Seite 15: Offline Aktivieren
3.2 Offline aktivieren Starten Sie das Service Center Windows: Startmenü NI Service Center Service Center Mac OS X:Festplatte Programme NI Service Center Service Center Dies sind die Standardverzeichnisse. Wenn Sie die Software in einem anderen Verzeichnis installiert haben, starten Sie das Service Center von dort. -
Seite 16: Fehlerbehebung
5 Überprüfen Sie, ob der TR-1 mithilfe des mitgelieferten USB-Kabels an den Computer angeschlossen ist. 6 Wenn der TR-1 über ein USB-Hub angeschlossen ist, schließen Sie den TR-1 direkt an den Computer an und überprüfen Sie, ob das Problem damit gelöst ist. -
Seite 17: Technische Daten
TECHNISCHE DATEN SPANNUNG 5 V (über den USB-Anschluss) LEISTUNGSAUFNAHME 300 mA STECKERNETZTEIL 9 V Gleichstrom, 500 mA GRÖSSE 359 (B)×198 (T)×35 (H) mm [bzw. 45 mm (H) mit Reglern] GEWICHT 2,6 Kg -17-...
