Inhaltszusammenfassung für Orderman SPP-R200IIBK

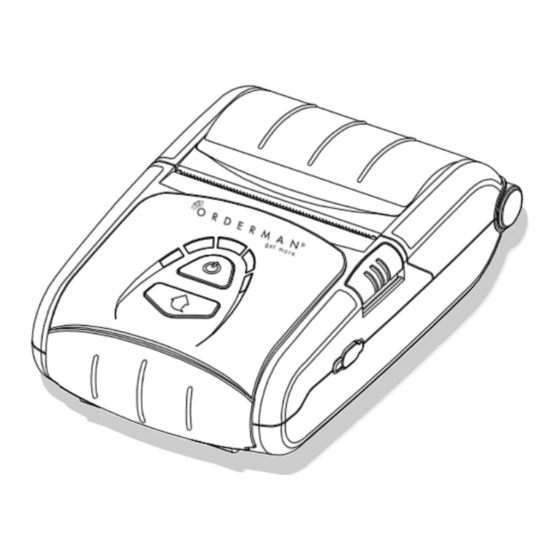

- Seite 1 Benutzerhandbuch Orderman Gürteldrucker SPP-R200IIBK/RAE V1.0...
- Seite 2 5023 Salzburg – Austria www.orderman.com Irrtümer und Druckfehler vorbehalten. Die Vervielfältigung, Reproduktion oder Verbreitung - auch auszugsweise - ohne schriftliche Genehmigung der Orderman GmbH ist nicht gestattet. Orderman Mobile Printer SPP-R200IIBK/RAE • Orderman übernimmt keine Haftung für Verletzungen oder Verluste, die durch die Anwendung dieser Anleitung entstehen.
-
Seite 3: Inhaltsverzeichnis
ETIKETTENDRUCKFUNKTIONEN ............... 18 6.1. Umschalten in den Etiketten / Black Mark Modus über den Drucker ..... 18 6.2. Automatische Kalibrierfunktion ............... 18 SYNCHRONISATION MIT ORDERMAN HHT ..........19 7.1. Verbindung zu Sol+ ..................19 7.2. Verbindung zu Max2+ /Max ................19 7.3. -
Seite 4: Sicherheits- Und Pflegehinweise
Sicherheits- und Pflegehinweise Diese Beschreibung gilt für den Orderman Gürteldrucker SPP-R200IIBK/RAE 2.1. Erklärung der Symbole Sicherheitshinweise im Text sind mit einem Warndreieck gekennzeichnet und durch einen grauen Hintergrund hervorgehoben. Signalwörter kennzeichnen die Schwere der Gefahr, die auftritt, wenn keine Maßnahmen zur Schadensminderung ergriffen werden. -
Seite 5: Sicherheitshinweise Akku
2.4. Sicherheitshinweise Akku Warnung: • Verwenden Sie ausschließlich das mitgelieferte Akkumodell für den Drucker. • Setzen Sie den Akku keiner extremen Hitze aus. Schließen Sie die Kontakte niemals kurz - es besteht Explosionsgefahr. 2.5. Sicherheitshinweis für das Laden des Akkus Warnung: •... -
Seite 6: Lieferumfang
Lieferumfang Die folgenden Posten sollten im Lieferumfang des Druckers enthalten sein. Wenden Sie sich an den Händler, bei dem Sie das Produkt erworben haben, wenn Posten beschädigt sein sollten oder fehlen. Grundlegende Komponenten : SPP-R200IIBK/RAE Gürteltasche Akku Akkuladegerät Netzkabel Papier... - Seite 7 Optionale Komponenten: 1-fach Ladeschale kompatibel mit Akkuladegerät des Gürteldruckers Akku für Ladschale (mit externen Ladekontakten) 4-fach Ladestation...
-
Seite 8: Orderman Gürteldrucker
Thermopapier Papiertyp 57.5 ± 0.5 mm (2.26” ± 0.2”) Breite Papier Durchmesser Max. ø40 mm (1.57”) Kompatibel Orderman Max, Max2plus, Sol+, Leo2+ Stärke 0.07 ± 0.003 mm 50 km Zuverlässigkeit Akku 500 Ladezyklen Bluetooth Class2 V3. 0 + EDR Kommunikation Schnittstellen Kommunikation wird nur bei Geräten mit... - Seite 9 Drucker: -15~50℃ (5~122℉) Akku: 0~40℃ (32~104℉)) Temperatur Akkuentladung: -20~60℃ (-4~140℉)) Gebrauchsbedingungen Drucker: 10~80% rel. Luftfeuchtigkeit (kondensationsfrei) Feuchtigkeit Akku: 20~70% rel. Luftfeuchtigkeit (nicht kondensierend) 79.5mm × 126.7mm × 43.6mm Maße Drucker (3.13″ × 4.99″ × 1.72″) Drucker : 197g (0.43lbs) Drucker + Akku : 250g (0.55lbs) Gewicht Drucker Drucker + Akku + Papier : 307g (0.68lbs)
-
Seite 10: Teilebezeichnungen
4.2. Teilebezeichnungen Papierabdeckung Netzschalter Taste für Papierzufuhr Taste zum Öffnen Loch für Montage von Gürtelschlaufe/Gürtelclip Akku Schnittstellen- abdeckung Kabelanschluss Netzanschluss... -
Seite 11: Installation Und Betrieb
4) Das Netzkabel an das Stromnetz anschließen. Vorsicht: Der Drucker kann beschädigt werden, wenn ein anderes Ladegerät als das von Orderman bereitgestellte, verwendet wird. Orderman ist für derartige Schäden nicht haftbar Warnung: Schalten Sie den Drucker aus, bevor Sie die Druckerbatterie aufladen. -
Seite 12: Verwendung Der Ladeschale (Optional)
Ladeschale. Drücken Sie den Akku in das Fach, bis dieser hörbar einrastet Vorsicht: Der Akku kann beschädigt werden, wenn ein anderes Ladegerät als das von Orderman bereitgestellte, verwendet wird. Orderman ist für derartige Schäden nicht haftbar. 5.2.3. Verwendung des Vierfach Akkuladers (Optional) 1) Schließen Sie das Netzkabel am... - Seite 13 Warnung: Verwenden Sie ausschließlich den geeigneten AC/DC-Adapter(12VDC, 1) Befestigen Sie, wie oben dargestellt, die Akkus mit Hilfe der Akkuhebel im Vierfach-Ladegerät. 2) Setzen Sie den Akku ein, bis dieser mit einem Klickgeräusch einrastet. 3) Der Ladevorgang beginnt, sobald der Akku vollständig eingelegt ist. Akkus werden auf 8,4 Volt DC.
-
Seite 14: Einlegen Des Papiers
5.3. Einlegen des Papiers 1) Drücken Sie auf die Taste für das Öffnen, um die Papierabdeckung zu lösen. 2) Legen Sie das Papier wie im Bild dargestellt ein. (Falls vorhanden, entfernen Sie den Kern einer verbrauchten Papierrolle.) 3) Achten Sie darauf, das Papier richtig auszurichten. -
Seite 15: Verwendung Des Bedienfelds
5.4. Verwendung des Bedienfelds Ein/Aus-Taste Über diese Taste wird der Drucker ein- und ausgeschaltet. Bei ausgeschaltetem Zustand wird der Drucker durch ein Drücken der Taste für 2 Sekunden eingeschaltet. Bei eingeschaltetem Zustand wird der Drucker ebenfalls durch ein Drücken der Taste (2 Sekunden) ausgeschaltet. Bei kurzer Betätigung der Taste in eingeschaltetem Zustand, wird der aktuelle Batteriestatus 10 Sekunden lang angezeigt Papierzufuhr... -
Seite 16: Selbst-Test
Error LED (links) 1) Rote LED leuchtet => Papierabdeckung offen. Rote LED blinkt => Papier vollständig aufgebraucht oder Druckkopf überhitzt. (Füllen Sie Papier nach, oder schalten Sie den Drucker mindestens für 10 Minuten aus.) 3) Blinkt die rote LED weiter, kann dies auf ein schwer- wiegendes Problem mit dem Produkt hinweisen. - Seite 17 Firmware version : V01.00 STOB 050412 : 128K Bytes Butter Capacity : 100% Print Density Serial Interface - Baud rate : 115200 bps Data bits : 8 bits Parity : None Stop bit : 1 bit or more Handshaking : DTR/DSR Default Codepage : PC437 Print Speed : Max.
-
Seite 18: Etikettendruckfunktionen
Etikettendruckfunktionen 6.1. Umschalten in den Etiketten / Black Mark Modus über den Drucker Die Umschaltung in den Etiketten / Black Mark Modus kann entweder durch einen Befehl über die Handhelds Max, Max2plus und Sol+ (Softwareabhängig) bzw. direkt am Drucker durchgeführt werden. Folgende Einstellungen sind nötig um die Etikettendruckfunktion / Black Mark Modus zu aktivieren: 1. -
Seite 19: Synchronisation Mit Orderman Hht
Synchronisation mit Orderman HHT 7.1. Verbindung zu Sol+ − Berühren Sie das Kellner Symbol. − Wählen Sie „Connect Mobile Printer“. − Geräte zusammenführen (siehe Bild). − Die Geräte sind verbunden, sobald das Kellner Symbol blau leuchtet. − OK Button betätigen, sobald der Testausdruck abgeschlossen ist. -
Seite 20: Reinigung Des Druckers
Reinigung des Druckers Die Druckqualität kann sich verschlechtern, wenn sich im Innern des Druckers Schmutz ablagert. Reinigen Sie in diesem Fall den Drucker gemäß den unten angegebenen Anweisungen. Achtung: • Trennen Sie den Drucker von der Netzversorgung, bevor Sie ihn reinigen. •... -
Seite 21: Hardware Zertifikate
• Die Akkuanschlüsse dürfen nicht in Kontakt mit Metallen kommen, wie beispielsweise Schmuck. • Es sind von Mobilfunkherstellern oder von Orderman genehmigte und empfohlene Lithium-Sekundärzellen zu verwenden. • Der Akku darf nicht Temperaturen über 60 ℃ ausgesetzt werden. -
Seite 22: Hinweise Zur Entsorgung
Hinweise zur Entsorgung • Akkus müssen unter Einhaltung aller geltenden Vorschriften entsorgt werden. • Akkus dürfen nicht verbrannt werden. Anderenfalls besteht Brand- und/oder Explosionsgefahr. • Die Vorgehensweise bei der Entsorgung von Akkus ist von Land zu Land und von Region zu Region unterschiedlich. Die Entsorgung muss unter Einhaltung aller geltenden Vorschriften erfolgen. - Seite 23 Seriennummern Etikett Das Produkt-Label befindet sich im Akku Fach des Druckers. Beispiel: European Union Compliance Statement This Information Technology Equipment has been tested and found to comply with the following European directives: EN 60950-1:2006+A11:2009+A1:2010+A12:2011 23|23...
