2,4GHz 3-Kanal Fernsteuerungssystem
2,4GHz 3-Kanal Digital Fernsteuersystem
No.8307
Bitte lesen Sie diese Bedienungsanleitung aufmerksam und komplett durch, bevor Sie die Anlage benutzen!
Aufgrund ständiger Weiterentwicklung kann der Inhalt geringfügig abweichen
Betriebsanleitung
Garantie
Dieser Modellsportartikel ist garantiert fehlerfrei in Bezug auf Material oder Verarbeitung am Tage des Erwerbs.
Diese Garantie beinhaltet keine Modifikationen oder durch solche hervorgerufenen Beschädigungen. Sie beinhaltet ausschließlich
das Produkt selbst und ist auf die Höhe des empfohlenen Verkaufspreises beschränkt. Durch Zusammenbau und InBetriebnahme
dieses Artikels übernimmt der Besitzer die Verantwortung für alle eventuell durch dieses Produkt entstehenden Schäden. Sollte der
Käufer dieses Produkts nicht gewillt sein diese Verantwortung zu übernehmen, kann das Produkt im ungeöffneten Originalzustand
im Fachhandel gegen Rückerstattung des Kaufpreises zurückgegeben werden.
Achtung:
Betrieb nur unter Anleitung eines Erwachsenen. Dies ist kein Spielzeug! Zusammenbau und Betrieb verlangen die Anleitung durch
Erwachsene. Lesen Sie diese Anleitung vollständig und aufmerksam durch um mit dem Zusammenbau und den Fahreigenschaften
dieses Modells vertraut zu werden. Prüfen Sie den Lieferumfang auf Vollständigkeit oder Schäden. Ansprechpartner finden Sie un-
ter: www.thundertiger-europe.com
Detsche Fassung: HMS Media, Lindenstr.25a, 89269 Vöhringen, Tel.:07306/785126
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ACE RC COUGAR 8307
Inhaltszusammenfassung für ACE RC COUGAR 8307

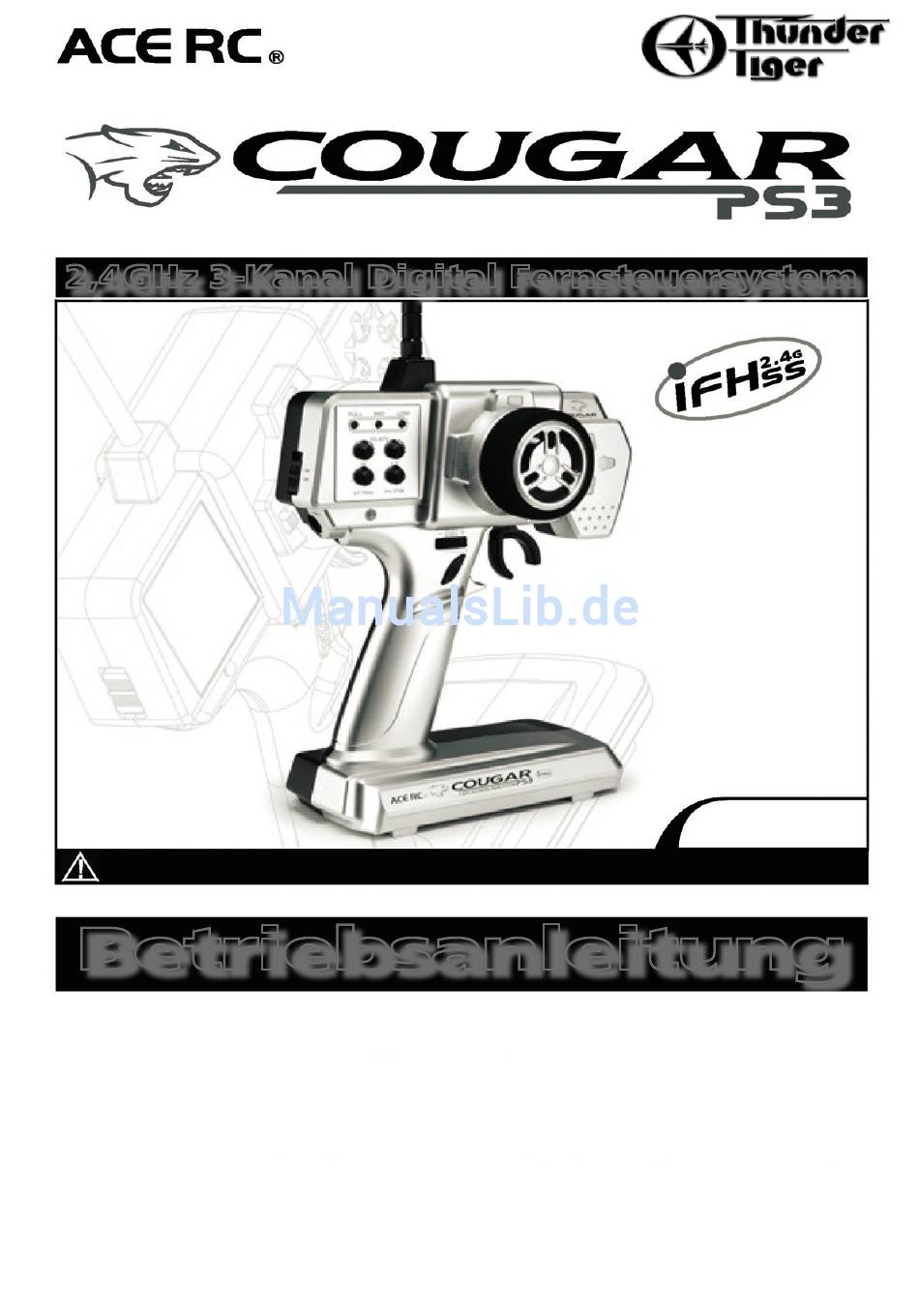

- Seite 1 2,4GHz 3-Kanal Fernsteuerungssystem 2,4GHz 3-Kanal Digital Fernsteuersystem No.8307 Bitte lesen Sie diese Bedienungsanleitung aufmerksam und komplett durch, bevor Sie die Anlage benutzen! Aufgrund ständiger Weiterentwicklung kann der Inhalt geringfügig abweichen Betriebsanleitung Garantie Dieser Modellsportartikel ist garantiert fehlerfrei in Bezug auf Material oder Verarbeitung am Tage des Erwerbs. Diese Garantie beinhaltet keine Modifikationen oder durch solche hervorgerufenen Beschädigungen.
-
Seite 2: Inhaltsverzeichnis
2,4GHz 3-Kanal Fernsteuerungssystem EINFÜHRUNG Herzlichen Glückwunsch zum Erwerb der ACE Cougar P3i 2,4GHz digital proportional Drehknopf- Fernsteueranlage. Die Cougar P3i ist die optimale Wahl in Bezug auf höchste Präzision und einfache Handhabung unter Verwendung modernster 2,4GHz Technologie. Sie bietet dem ambitionierten RC-Car-Piloten ein großes LCD-Display, digitale Trimmung aller Funktionen, einen frei belegbaren dritten AUX-Kanal, der über einen Knopf am Sender zu geschaltet werden kann sowie jede Menge programmierbare Funktionen. -
Seite 3: Features
FEATURES Sender Empfänger - Modernste 2,4GHz Frequency-Hopping Spread Der TRS401ss Empfänger passt optimal zum Spectrum Technologie 2,4GHz System der Cougar PS3. Der kleine und - Lenkungs- / Gastrimmung leichte Empfänger lässt sich problemlos in allen - Servo-Reversefunktion handelsüblichen Modellen einbauen. - Einstellbare Ausschläge für Gas/Bremse/ Rückwärts (ATV) - Dual Rate für Lenkung... - Seite 4 2,4GHz 3-Kanal Fernsteuerungssystem Antenne Gastrimmung Lenkrad Spannungsanzeige Dual Rate (max. Ausschlag) Lenkung Schalter AUX Kanal Knopf ATV Gas Gashebel Ladebuchse Lenkwiderstandeinstellung Servoreverse Schalter 2,4GHz Modul & Binding Knopf Akkufachdeckel Lenkungstrimmung...
-
Seite 5: Senderfunktionen
SENDERFUNKTIONEN 1. Antenne Ziehen sie die Antenne vor dem Betrieb aus 2. Spannungsanzeige Drei LEDs zeigen den Spannungszustand des Senderakkus an. Wenn die rote LED blinkt muss der Betrieb umgehend eingestellt und der Akku geladen werden 3. ATV Gas Hiermit können die maximalen Lenkausschläge auf beiden Seiten eingestellt werden 4. -
Seite 6: Einbau
2,4GHz 3-Kanal Fernsteuerungssystem EINBAU Einbau der Senderstromversorgung 1. Nehmen sie den Akkufachdeckel wie dargestellt ab. 2. Legen sie acht AA Mignonzellen oder den Senderakku wie dargestellt ein. 3. Schieben sie den Akkufachdeckel wieder auf und versichern sie sich dass dieser fest sitzt. 4. - Seite 7 Verkabelung der RC-Anlage: Vor dem Einbau der RC-Anlage ins Modell sollten sie die Komponenten einmal miteinander verka- beln und die Funktion prüfen. Zusätzlich können sie sich mit diesem „Trockentest“ mit ihren Kom- ponenten besser vertraut machen. Nachdem sie die Komponenten miteinander verbunden haben ziehen sie beide Antennen vollständig aus.
-
Seite 8: Anbinden
2,4GHz 3-Kanal Fernsteuerungssystem ANBINDEN Das integrierte Binding Feature der Cougar PS3 2,4GHz koppelt den Empfänger sicher mit dem Sen- der. Um den Empfänger an den Sender an zu binden verfahrensie bitte wie folgt: a. Halten sie die „Binding SW“ Taste am Sender gedrückt. b. -
Seite 9: Funktionen
FUNKTIONEN 1. Servorichtungsumkehr Bei manchen Modellen ist aufgrund der Einbaulage eine Änderung der Servolaufrichtung notwendig. Dies wurde früher durch Änderung der Polung des Servos gemacht. Bei der Cougar PS3 müssen sie hierfür nur den entsprechenden Kippschalter des Kanals um legen. 2. - Seite 10 2,4GHz 3-Kanal Fernsteuerungssystem FUNKTIONEN 3. Gastrimmung - Neutralposition: Stellen sie mit diesem Regler die Neutralposition des Gasservos/ Reglers ein. Tipp: Wenn sie einen elektronischen Fahrtenregler verwenden stellen sie die Trimmung auf Null und nehmen sie die Einstellungen direkt am Regler vor. Bei Verbrennermodellen sollte die Gastrim- mung auf Null gestellt und das Gestänge so eingestellt werden, dass der Vergaser komplett schließt oder wie es die Betriebsanleitung ihres Motorenherstellers angibt.
-
Seite 11: Regulationen & Vorschriften
- Wenn sie den Sender längere Zeit nicht benutzen sollten sie die Akkus aus dem Akkufach entfernen. ZUBEHÖR Sender & Empfänger AQ2280 AQ2255 ACE RC TRS401SS 2,4GHz ACE RC 2,4GHz 4 Kanal Empfänger Sendermodul Nr. 8307 ACE RC Cougar PS3 2,4GHz 3 Kanal Fernsteueranlage... -
Seite 12: Zubehör
2,4GHz 3-Kanal Fernsteuerungssystem ZUBEHÖR AT2140 230V Netzladegerät 2971 Lader / Akkuset AG2051 AG2060 AG2078 Schalterkabel JR & Futaba Schalterkabel BEC Schalterkabel Futaba inkl. Ladeanschluss 2927 2932 2938 2939 NiMH Empfängerakku NiMH Empfängerakku NiMH Empfängerakku NiMH Empfängerakku Flat 2/3A 4,8V/1,2Ah Hump 2/3A 6V/1,2Ah 4+1 2/3A 6V/1,2Ah Würfel 2/3A 4,8V/1,2Ah 2946... - Seite 13 ZUBEHÖR Analogservos 8114 8117 8118 8120 Standard Servo S1903 Micro Servo C1016 S2008MG S1807MG High Torque Servo High Torque Servo 3,8kg/6V 2,0kg/6V 9,8kg/6V 8,6kg/6V 8121 8139 8150 8151 S1903MG Micro Servo C1016 SHV1504 Hochstrom Servo SHV1504MG Metallgetriebe Metallgetriebe Standard Servo Metallgetriebe 3,8kg/6V 2,0kg/6V...
-
Seite 14: Garantie & Service
2,4GHz 3-Kanal Fernsteuerungssystem GARANTIE & SERVICE Sollte es Ihnen nicht möglich sein, gewisse Probleme selbstständig zu lösen, senden Sie die Sky Ma- ster zusammen mit einer ausführlichen Fehlerbeschreibung sowie einer Kopie des Kaufbelegs gut und sicher verpackt an die folgende Adresse ein: Thunder Tiger Europe GmbH SERVICE Rudolph Diesel Str.1... -
Seite 15: Notizen
Notizen:... - Seite 16 2,4GHz 3-Kanal Fernsteuerungssystem Redaktion: HMS Media Benjamin Schleich Herausgeber: Lindenstr.25a Thunder Tiger Europe GmbH 89269 Vöhringen Rudolf-Diesel-Str. 1 86453 Dasing © 2009 HMS Media Nachdruck auch auszugsweise ausschließlich mit schriftlicher Genehmigung...
