Bedienungsanleitung
Movinghead Pro-Head 250
_______________________________________________
Kopfbeweglicher Scheinwerfer
Ultralite Movinghead Pro-Head 250
Büro:
RLS Licht/ Rötgerkamp
Weberstraße 41
D 47918 Tönisvorst
www.rls-licht.de
Email: info@rls-licht.de
Lager/Werkstatt:
RLS Licht
Ostring 1
D 47918 Tönisvorst
(Geschäftszeiten nur nach Vereinbarung)
Bankverbindung:
Dresdner Bank Krefeld
Kto.-Nr. 7 072 193 03
BLZ 320 800 10

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für RLS Licht Pro-Head 250

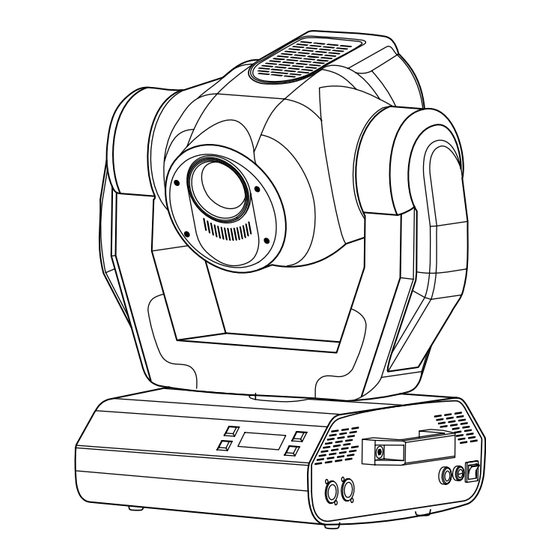

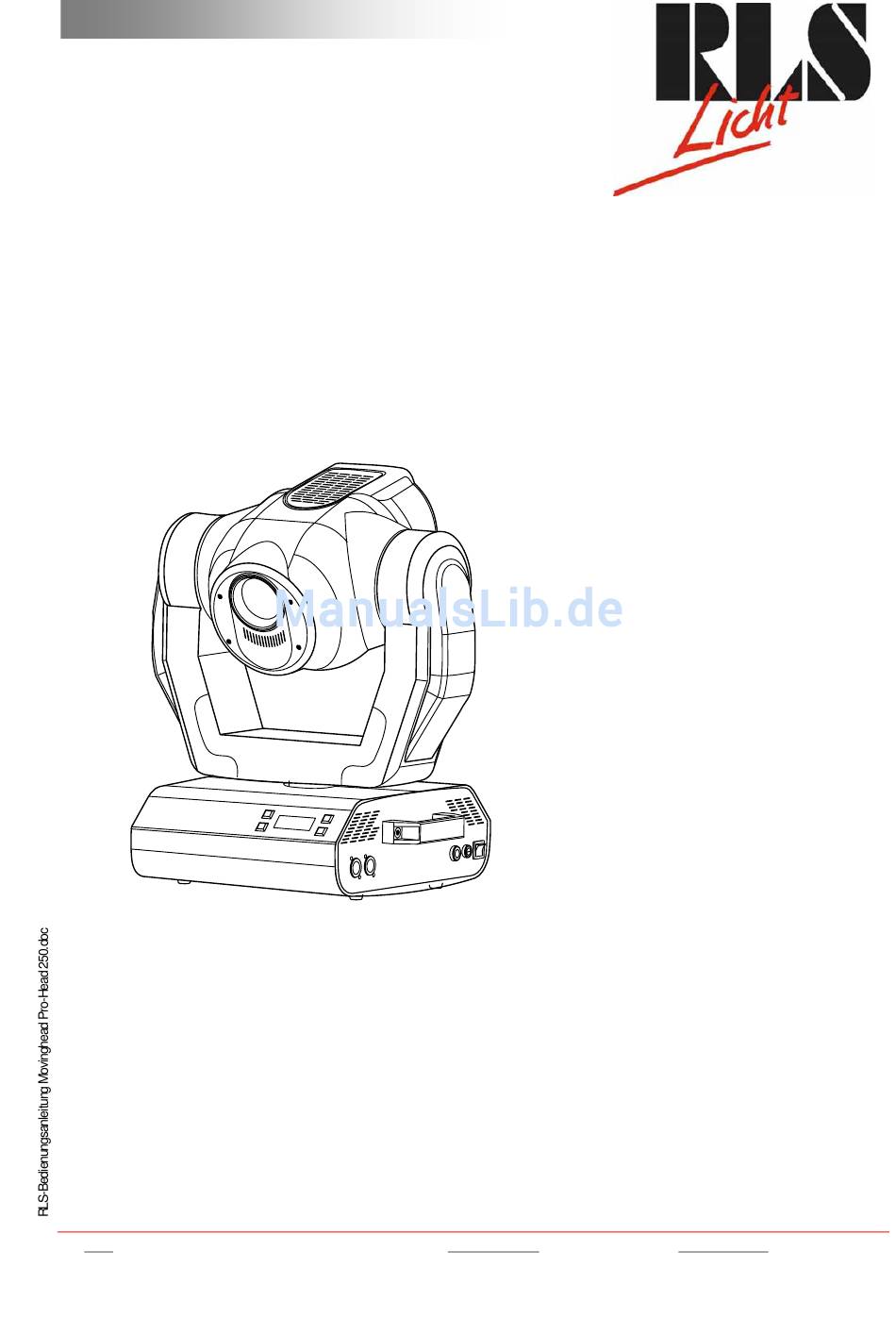

  • Seite 1 Bedienungsanleitung Movinghead Pro-Head 250 Seite 1 von 29 _______________________________________________ Kopfbeweglicher Scheinwerfer Ultralite Movinghead Pro-Head 250 Büro: Lager/Werkstatt: Bankverbindung: RLS Licht/ Rötgerkamp Tel. (02151) 70 12 32 RLS Licht Dresdner Bank Krefeld Weberstraße 41 Fax (02151) 79 89 24 Ostring 1 Kto.-Nr.

  • Seite 2: Inhaltsverzeichnis

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 2 von 29 1. Sicherheit ........................3 1.1 Sicherheitshinweise....................3 1.2 Bestimmungsgemäße Verwendung ................4 2. Einführung ........................6 2.1 Features ........................6 2.2 Geräteübersicht......................7 3. Installation........................8 3.1 Einsetzen/Wechseln der Lampe................8 3.2 Installation einer optionalen Linse ................

  • Seite 3: Tel.: (02151) 70 12 32

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 3 von 29 ACHTUNG! Gerät vor Feuchtigkeit und Nässe schützen! Vor Öffnen des Gerätes Netzstecker ziehen! LESEN SIE VOR DER ERSTEN INBETRIEBNAHME ZUR EIGENEN SICHERHEIT DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! 1. Sicherheit 1.1 Sicherheitshinweise Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen...

  • Seite 4: Bestimmungsgemäße Verwendung

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 4 von 29 Der Aufbau entspricht der Schutzklasse I. Gemäß den Vorschriften muss daher der Schutzleiter (gelb/grüner Draht) angeschlossen werden. Der elektrische Anschluss sowie Wartungs- und Reparaturarbeiten dürfen nur von einer qualifizierten Fachkraft durchgeführt werden.
  • Seite 5 Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 5 von 29 Der Projektor ist immer mit einem geeigneten Sicherheitsfangseil zu sichern. Das Sicherheitsfangseil muss an den dafür vorgesehenen Löchern eingehängt werden. Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass das Gehäuse fest verschlossen ist und alle nötigen Schrauben fest angezogen wurden.

  • Seite 6: Einführung

    _________ Seite 6 von 29 2. Einführung Wir freuen uns, dass Sie sich für einen ULTRALITE PRO-HEAD 250 entschieden haben. Sie haben hiermit ein intelligentes, leistungsstarkes und vielseitiges Beleuchtungssystem erworben. Nehmen Sie den ULTRALITE PRO-HEAD 250 aus der Verpackung. Prüfen Sie zuerst, ob Transportschäden vorliegen. In diesem Fall nehmen sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

  • Seite 7: Geräteübersicht

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 7 von 29 2.2 Geräteübersicht 1 - Projektorkopf 2 - Aufhängung 3 - Tragegriffe 4 - Base 5 - Base - Seite 6 - Steuereinheit Base - Seite: 7 - DMX-Ausgang 8 - DMX-Eingang...

  • Seite 8: Installation

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 8 von 29 3. Installation 3.1 Einsetzen/Wechseln der Lampe LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! 2 Kreuzschlitzschrauben 2 Kreuzschlitzschrauben Oberseite Unterseite Unterseite Zum Einsetzen der Lampe (MSD 230 V/250 W oder MSD 230 V/200 W) öffnen Sie den Gehäusedeckel des Kopfes wie in oben stehender Zeichnung.

  • Seite 9: Installation Einer Optionalen Linse

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 9 von 29 Sie den Betriebsstundenzähler der Lampe („LAti“) wieder auf 0 zurück bevor Sie die Lampe zünden. Drücken und Halten Sie dazu die Up- und Down-Taste gleichzeitig und bestätigen Sie dann mit der Enter-Taste.
  • Seite 10 Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 10 von 29 15°-Linse Optionale 12°-Linse Optionale 18°-Linse: Lösen Sie die Rändelschraube an dem Blech des Lichtaustritts. Setzen Sie die optionale 18°-Linse ein und befestigen Sie sie mit der Rändelschraube. Strahlenverlauf: Standard 15°-Linse Optionale 12°-Linse...

  • Seite 11: Einsetzen/Austauschen Von Gobos

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 11 von 29 3.3 Einsetzen/Austauschen von Gobos LEBENSGEFAHR! Gobos nur bei ausgeschaltetem Gerät austauschen Netzstecker ziehen! Öffnen Sie den Gehäusedeckel des Kopfes, indem Sie die Kreuzschlitzschrauben an der Vorder- und Rückseite des Gehäusedeckels lösen.

  • Seite 12: Projektormontage

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 12 von 29 3.4 Projektormontage BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. ACHTUNG! Montieren Sie den Projektor ausschließlich über zwei geeignete Haken. Bitte beachten Sie auch die Installationshinweise auf der Unterseite der Base.

  • Seite 13: Anschluss Ans Netz

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 13 von 29 3.5 Anschluss ans Netz Schließen Sie das Gerät über den Netzstecker ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! 3.6 Anschluss an den DMX-512 Controller / Verbindung Projektor -...

  • Seite 14: Dmx-Protokoll

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 14 von 29 Belegung der XLR-Verbindung: Wenn Sie Controller mit 3-pol XLR Steckern verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR- Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.

  • Seite 15: Steuerkanal 6 - Lampe, Reset, Lüfter

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 15 von 29 4.1.3 Steuerkanal 3 - Pan 16 Bit 4.1.4 Steuerkanal 4 - Tilt 16 Bit 4.1.5 Steuerkanal 5 - Pan / Tilt Geschwindigkeit Maximalgeschwindigkeit (Tracking Modus) Maximalgeschwindigkeit (Vektor-Modus) Minimalgeschwindigkeit (Vektor-Modus) 250-255 Maximalgeschwindigkeit, Blackout während PAN-,...

  • Seite 16: Steuerkanal 10 - Rotierendes 3-Fach Prisma

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 16 von 29 4.1.8 Steuerkanal 8 - Ohne Funktion 4.1.9 Steuerkanal 9 - Prismenrad 0 - 95 Offen 96 - 255 3-fach Prisma 160 - 255 Prismen/Gobo-Makros 160 - 167 Makro 1 168 - 175...

  • Seite 17: Steuerkanal 16 - Dimmerintensität

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 17 von 29 4.1.14 Steuerkanal 14 - Fokus 0 - 255 Allmähliche Einstellung von weit bis nah 4.1.15 Steuerkanal 15 - Shutter, Strobe 0 - 31 Shutter geschlossen 32 - 63 Keine Funktion (Shutter offen) 64 - 95 Strobe-Effekt langsam bis schnell (max.

  • Seite 18: Fernsteuerbare Funktionen

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 18 von 29 Bitte beachten Sie: 1. Schalten Sie den PH-250 ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Werden keine Daten empfangen, beginnt die Anzeige zu blinken und es erscheint „A001“ mit der definierten Startadresse.

  • Seite 19: Rotierendes 3-Fach Prisma

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 19 von 29 6.5 Rotierendes 3-fach Prisma Das rotierende 3-fach Prisma lässt sich bei verschiedenen Geschwindigkeiten in beide Richtungen rotieren. 6.6 Fokus Über den motorischen Fokus lässt sich die Projektion stufenlos scharfstellen. 6.7 Dimmer / Shutter / Strobe Die Shuttereinheit ermöglicht Strobe-Effekte von 1 bis 10 Blitzen pro Sekunde.

  • Seite 20: Hauptfunktionen

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 20 von 29 7.1 Hauptfunktionen - DMX-512 Startadresse einstellen: Der Buchstabe "A" blinkt. Drücken Sie die Up-/Down-Tasten, um die gewünschte Startadresse (001-496) einzustellen. Drücken Sie die Enter-Taste zur Bestätigung oder die Mode-Taste, um abzubrechen.

  • Seite 21: Spec - Spezialfunktionen

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 21 von 29 7.2 SPEC - Spezialfunktionen Über die Up-/Down-Tasten können Sie sich innerhalb des Menüs bewegen und die gewünschte Funktion mit der Enter-Taste auswählen. - manuelle Ansteuerung: Mit dieser Funktion lässt sich der Projektor manuell ansteuern. Drücken Sie die Up-/Down-Tasten, um die gewünschte Funktion auszuwählen.

  • Seite 22: Displaybeleuchtung

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 22 von 29 - Displaybeleuchtung: Mit dieser Funktion können Sie die Displaybeleuchtung zwischen 20 und 100 einstellen. Drücken Sie die Up- /Down-Tasten, um den Grad der Displaybeleuchtung einzustellen. Drücken Sie die Enter-Taste zur Bestätigung oder die Mode-Taste, um abzubrechen.
  • Seite 23 Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 23 von 29 Eigenschaft Display Vorgabewert (Unterlegt) Pan reverse Tilt reverse Auflösung Autom. Lam- penschaltung Automat. Displayabsch Displaybe- leuchtung DMX- Lampensch. Lüfterleist. - Einstellung der Ausgangspositionen: Mit dieser Funktion lassen sich das Farb-, Gobo- und Prismenrad auf die korrekten Ausgangspositionen kalibrieren.

  • Seite 24: Fax: (02151) 79 89 24

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 24 von 29 DMX Kalibrierungsprotokoll: Nachdem Sie die benötigten Funktionen kalibriert haben und mit der Enter-Taste bestätigt haben, muss die Funktion „ArES“ gewählt werden, um die eingestellten Werte in das EEPROM zu übertragen und einen Reset auszuführen.

  • Seite 25: Technische Daten

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 25 von 29 Indexfehler am rotierenden Gobo. Diese Fehlermeldung erscheint, wenn nach dem Reset magnetisch-indizierte Fehlfunktionen vorliegen (Photodiode defekt oder der Magnet fehlt) oder der Steppermotor defekt ist (oder dessen Treiber auf der Hauptplatine). Dabei befindet sich das rotierende Gobo nach dem Reset nicht in der Vorgabeposition.
  • Seite 26 Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 26 von 29 Gobos Rotierende Gobos: - 4 Metallgobos, 1 Glasgobo, 1 Dichro-Gobo - Goboindizierung - Ständige Rotation des Goborades - Außendurchmesser 27 mm, Imagedurchmesser 23 mm Strobe - Strobe-Effekt mit variabler Geschwindigkeit (1 - 10 Blitze pro Sekunde) Dimmer Weicher Dimmer von 0 - 100 %.

  • Seite 27: Wartung Und Reinigung

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 27 von 29 Maße und Gewicht Länge der Grundfläche (mit Griffen): 372 mm Breite der Aufhängung: 426 mm Höhe (Kopf horizontal): 447 mm Gewicht (netto): 16 kg Gewicht (brutto): 25 kg 10. Wartung und Reinigung Es ist unbedingt erforderlich, dass Sie den Projektor in regelmäßigen Abständen reinigen, da der sich...

  • Seite 28: Anhang

    Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein und drehen Sie ihn fest. 11. Anhang Wir wünschen Ihnen mit Ihrem ULTRALITE PRO-HEAD 250 viel Spaß. Wenn Sie sich an die Anweisungen der vorliegenden Bedienungsanleitung halten, versichern wir Ihnen, dass Ihnen das Gerät lange viel Freude bereiten wird.

  • Seite 29: Von

    Bedienungsanleitung Movinghead Pro-Head 250 ____________________________________________________________________________ _________ Seite 29 von 29 Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller unterscheiden, kann es u. U. notwendig sein, die Position des Lampenhalters nachzujustieren. Die Lampe muss z.
