Inhaltszusammenfassung für Inline 40140

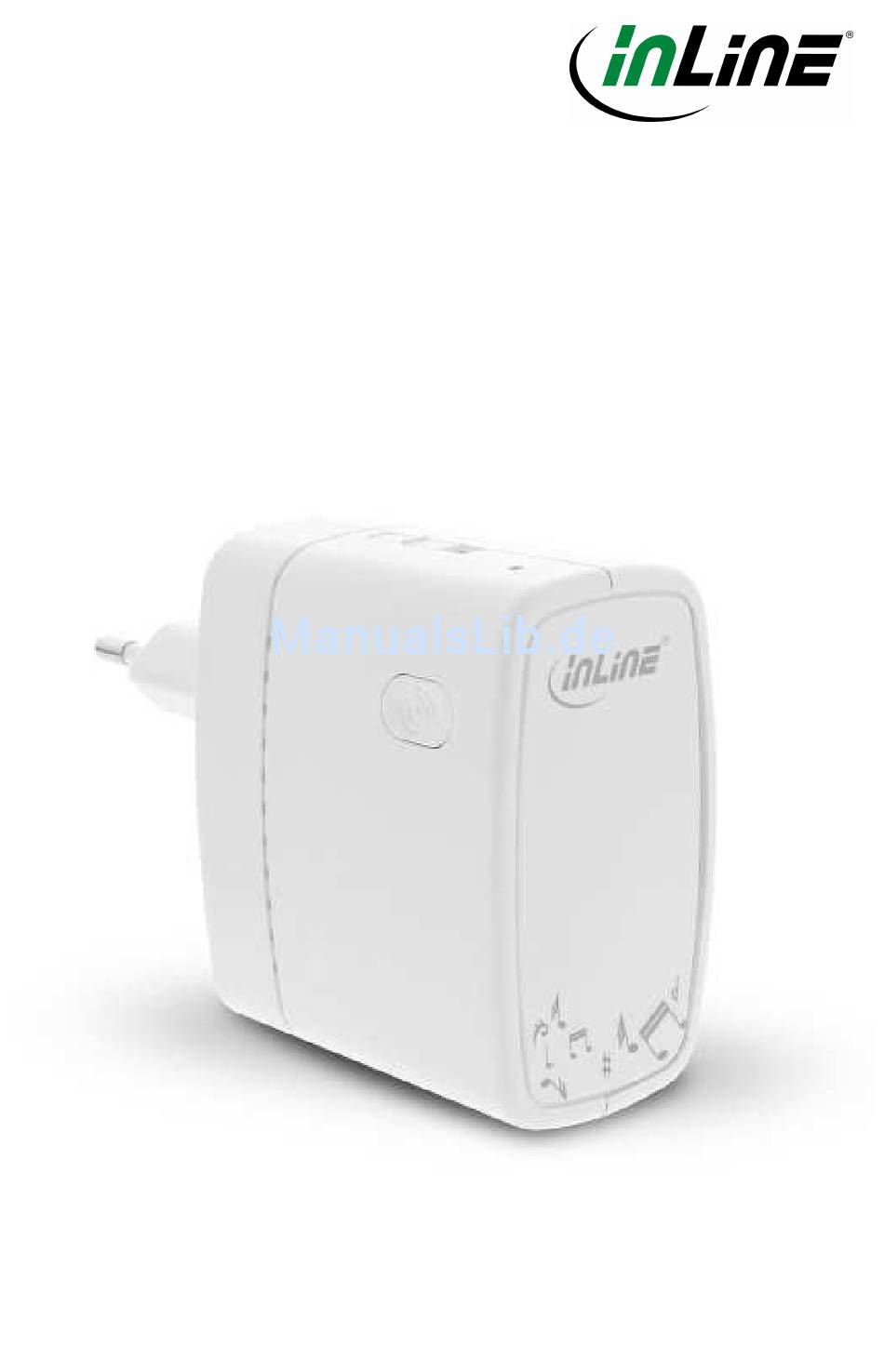

- Seite 1 Bedienungsanleitung InLine® Wi-Five - Wireless Media Center Art.-Nr. 40140...
- Seite 2 Hardware / Ansicht Schnittstelle Beschreibung Modus-Schalter AP (Access Point) / Repeater / Router Leuchtet rot: System fährt hoch Leuchtet blau: Gerät ist AN und arbeitet korrekt System-LED Blinkt blau: WPS-Verarbeitung läuft oder die Synchronisation mit der App findet statt AUDIO 3,5mm Buchse zum Anschluss v.
- Seite 3 1x Stofftasche zum Transportieren Anmerkung: Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler. Betriebsmodus AP-Modus (Access Point) Im AP-Modus erstellt der InLine® Wi-Five Ihren eigenen Wi-Fi-Hotspot über eine kabelgebundene Internetverbindung. Empfohlen für Hotels, kleine Büros, etc.
- Seite 4 Repeater-Modus (Wireless Repeater) Im Repeater-Modus erweitert der InLine® Wi-Five die Funkabdeckung Ihres bestehenden Wireless LAN. Empfohlen für Großraumbüros, Lagerhallen, großes Haus, etc. Router-Modus (Wireless Router) Im Router-Modus fungiert der InLine® Wi-Five als Wireless Router (setzt xDSL- Modem voraus).
-
Seite 5: Netzwerkkonfiguration
Einrichten im AP-Modus Bitte stellen Sie den Schalter am InLine® Wi-Five auf AP-Modus. 1. Stecken Sie den InLine® Wi-Five in eine Steckdose und verbinden Sie das Patchkabel mit dem InLine® Wi-Five und einer LAN-Buchse an Ihrem vorhandenen Router. Warten Sie anschließend, bis sich die Farbe der LED am InLine®... - Seite 6 Option A: Einrichten mit WPS (Wi-Fi Protected Setup) Drücken Sie die WPS-Taste an Ihrem bestehenden Router (sofern vorhanden, manche Geräte bieten WPS auch nur per Software) und innerhalb von zwei Minuten danach die WPS-Taste am InLine® Wi-Five, danach wird eine Verbindung zu Ihrem bestehenden Drahtlosnetzwerk automatisch hergestellt.
- Seite 7 Sobald die Verbindung hergestellt wurde, wird der InLine® Wi-Five denselben Netzwerknamen des Drahtlosnetzwerks (SSID) und das zugehörige Passwort Ihres bestehenden Routers verwenden. Option B: Einrichten über die grafische Benutzeroberfläche per Web-Browser 1. Befolgen Sie die Schritte 1, 2, 3 des Einrichtens im Router-Modus.
- Seite 8 Bitte stellen Sie den Schalter am InLine® Wi-Five auf Router-Modus. 1. Stecken Sie den InLine® Wi-Five in eine Steckdose und verbinden Sie das Patchkabel mit dem InLine® Wi-Five und einer LAN- Buchse an Ihrem vorhandenen Router. Warten Sie anschließend, bis sich die...
- Seite 9 2. Suchen Sie an Ihrem PC / Smartphone / Tablet nach dem Drahtlosnetzwerk des InLine® Wi-Five und verbinden Sie sich damit. Der Name des Drahtlosnetzwerks (SSID) in der Standardeinstellung lautet InLine_XXXXXX und das Passwort 0123456789. 3. Öffnen Sie einen Web-Browser, geben Sie “192.168.8.8” in der Adressleiste ein und drücken Sie dann die Enter-Taste.
- Seite 10 4. Loggen Sie sich ein, starten Sie den Setup-Assistenten und befolgen Sie die einzelnen Schritte, um das Einrichten zu vervollständigen. 5. Klicken Sie auf die Weiter Schaltfläche, um die Internetverbindung zu konfigurieren. Im Router-Modus gibt es drei Möglichkeiten zur Internetverbindung: Statische IP, DHCP und PPPoE. Wählen Sie hier die für Sie zutreffende Art der Internetverbindung, die Konfigurationsdaten erhalten Sie von Ihrem Internetanbieter (ISP).
- Seite 11 DHCP: Sie erhalten die notwendigen Konfigurationseinstellungen automatisch von Ihrem Internetanbieter (sofern unterstützt). Statische IP: Geben Sie hier die statische IP-Adresse, Subnetzmaske, Standard-Gateway und DNS-Server-Adresse ein, die Sie von Ihrem Internetanbieter erhalten haben.
- Seite 12 6. Klicken Sie auf die Weiter Schaltfläche, um die Sicherheitseinstellungen Ihres Drahtlosnetzwerks manuell einzutragen. Geben Sie hierzu den Namen des Drahtlosnetzwerks (SSID) und das zugehörige Passwort ein. 7. Klicken Sie auf die Weiter Schaltfläche, um das Einrichten im Router- Modus zu vervollständigen. Verbinden Sie PC/Smartphone/Tablet mit dem neuen Drahtlosnetzwerk.
- Seite 13 Netzwerkkonfiguration über die CloudShare App 1. Suchen Sie an Ihrem PC / Smartphone / Tablet nach dem Drahtlosnetz- werk des InLine® Wi-Five und verbinden Sie sich damit. Der Name des Drahtlosnetzwerks (SSID) in der Standardeinstellung lautet InLine_XXXXXX und das Passwort 0123456789.
- Seite 14 / Smartphone / Tablet mit dem Drahtlosnetzwerk verbinden. Wireless Musikwiedergabe 1. Stecken Sie den InLine® Wi-Five in eine Steckdose und verbinden Sie ihn über die 3,5mm Klinkenbuchse mit aktiven Lautsprechern oder einem Verstärker. Warten Sie anschließend, bis sich die Farbe der LED am InLine®...
- Seite 15 Für Windows / Mac OS Computer Auf Ihrem Computer können Sie iTunes für die Wireless-Musikübertragung verwenden. Für Android Geräte Auf Android Mobilgeräten können Sie die CloudShare App für die Wireless- Musikübertragung verwenden.
- Seite 16 Für iOS Geräte Auf iOS Mobilgeräten können Sie die CloudShare App für die Wireless- Musikübertragung verwenden. Mit iOS Mobilgeräten können Sie darüber hinaus auch jeden anderen Audioplayer verwenden, um die Musik schnurlos zu übertragen.
- Seite 17 1. Stecken Sie den InLine® Wi-Five in eine Steckdose, stecken Sie einen USB Stick / eine USB-Festplatte in den USB-Port des InLine® Wi-Five. Warten Sie anschließend, bis sich die Farbe der LED am InLine® Wi-Five von rot zu blau ändert.
- Seite 18 Für Windows / Mac OS Computer Öffnen Sie “Mein Computer” oder “Arbeitsplatz”, geben Sie \\192.168.8.8 in der Adressleiste ein und loggen Sie sich unter Eingabe von Benutzername und Passwort ein (standardmäßig admin/admin). Danach haben Sie Zugriff auf alle Dateien des USB-Sticks / der USB-Festplatte oder können von Ihrem Computer Dateien auf USB-Stick / USB-Festplatte hochladen.
- Seite 19 Art und ihre Folgen übernehmen wir keine Haftung. Alle Warenzeichen und Schutzrechte werden anerkannt. Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden. Unsere Produkte, einschließlich der Verpackung, sind kein Spielzeug, sie könnten kleine Teile und scharfe Objekte enthalten. Bitte von Kindern fernhalten. INTOS ELECTRONIC AG Siemensstrasse 11, D-35394 Giessen www.inline-info.de...
