UTP Cat5 Kabel

1. Stellen Sie sicher das dass verwendete Cat5 UTP Kabel 568B Abschlüsse an beiden
Enden hat, und die empfohlene maximal Länge von 180m nicht überschreitet.
2. Das UTP Kabel sollte nicht durch Netzwerkgeräte gehen, wie zum Beispiel Router,
Switche, Hubs etc.
3. Verbidnen Sie ein Ende des Cat5 Kabel zu dem Transmitter des St121UTPMINI und
das andere Ende zu dem Empfänger. Die RJ45 Link LED sollte an beiden Einheiten
aufleuchten um zu Signalisieren das eine verbindung erkannt wurde.
4. Verwenden Sie den Einstellregler am Empfänger um das Signal zum Dispaly
anzupassen.

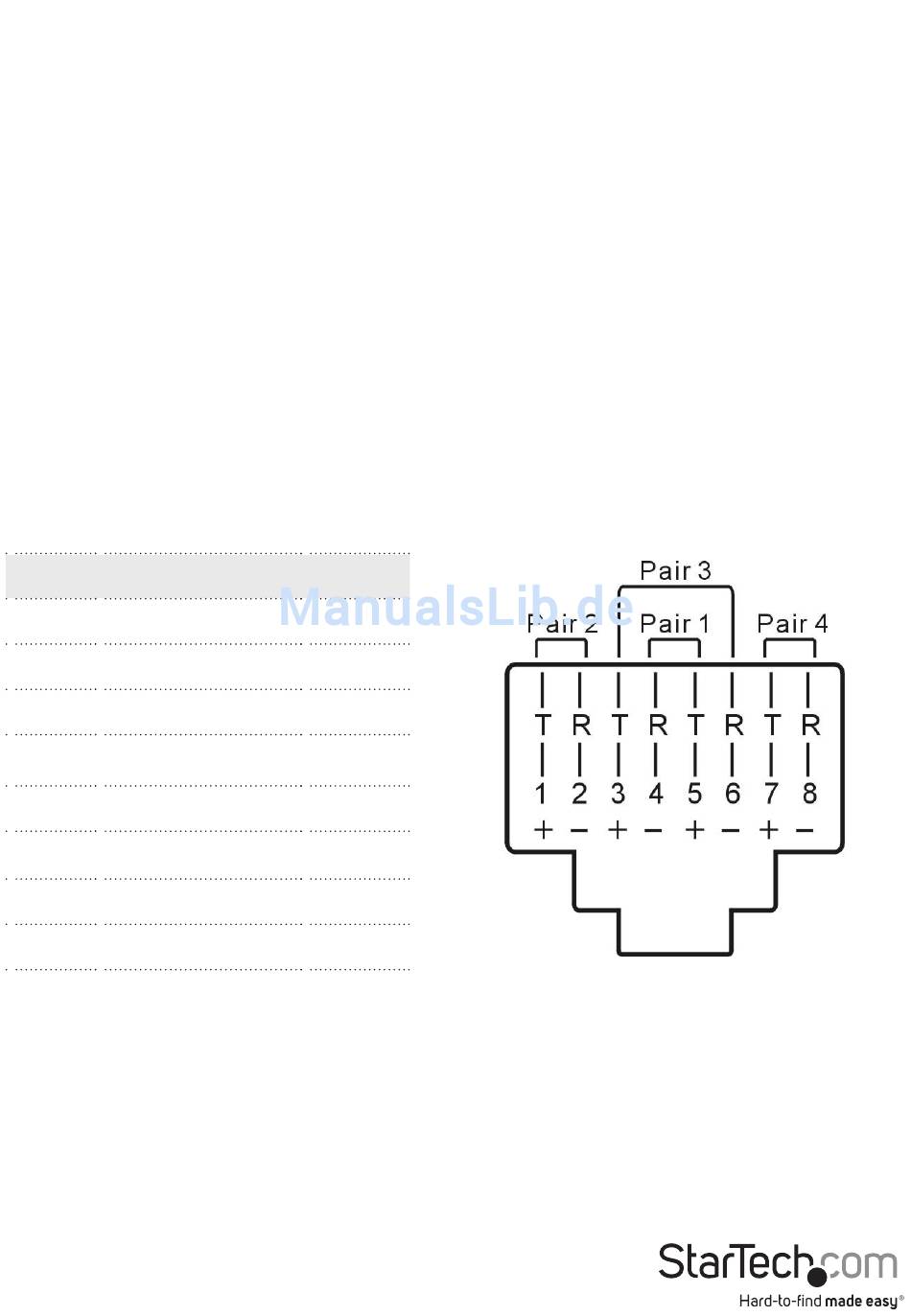

Anschlussschema

T568B Abschluss
Pin Kabelfarbe
1 Weiß/Orange
2 Orange
3 Weiß/Grün
4 Blau
5 Weiß/Blau
6 Grün
7 Weiß/Braun
8 Braun
Bedienungsanleitung
Paar
2
2
3
1
1
3
4
4
