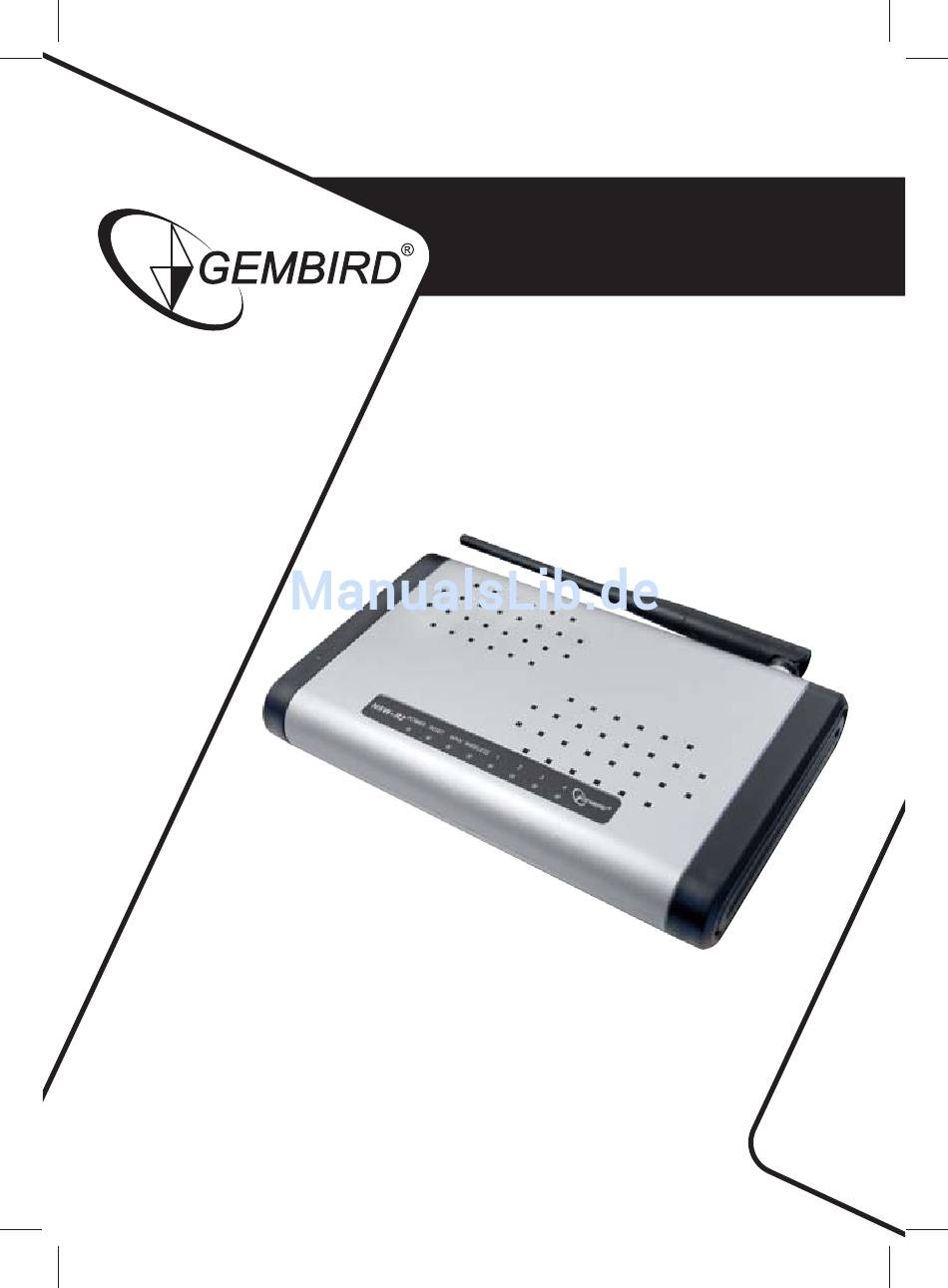

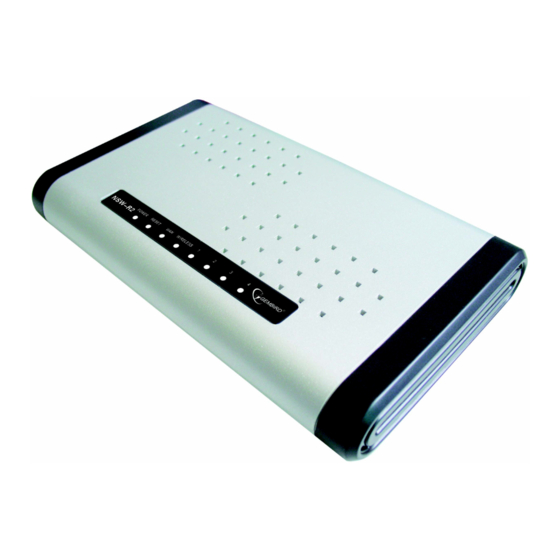

NSW-R2 Wireless-G-Router NSW-R2 WIRELESS - G - ROUTER Bedienungsanleitung Vers.GER.001.04.03.2008...
Seite 2
Sorgfalt erstellt. Für die Richtigkeit, Vollständigkeit und Aktuali- tät der Inhalte können wir jedoch keine Gewähr übernehmen. Gembird Electronics Ltd. behält sich das Recht vor, die Spezi- fi kationen der Hard- und Software, die in diesem Handbuch beschrieben sind, ohne Vorankündigung zu ändern.
Seite 3
NSW-R2 Wireless-G-Router Inhaltsverzeichnis Haftungsausschluss Inhaltsverzeichnis Kapitel 1 Willkommen Kapitel 2 Kennenlernen des NSW-R2 Rückseite Oberseite Kapitel 3 Anschließen des NSW-R2 Kapitel 4 Konfi gurieren des NSW-R2 Übersicht Aufrufen des webbrowserbasierten Programms 10-11 Einrichten des NSW-R2 WLAN-Grundeinstellungen 13-15 WLAN-Sicherheit 15-20 Vers.GER.001.04.03.2008...
NSW-R2 Wireless-G-Router Kapitel 1 Willkommen Danke, dass Sie sich für den NSW-R2 Wireless-G-Router von GEMBIRD entschieden haben. Der NSW-R2 Wireless-G-Router optimiert den drahtlosen Netzwerkbetrieb, so dass Sie einfach und sicher auf das Internet, Dateien und jede Menge Spaß zugreifen können.
Seite 5
Indem sie innerhalb ihres Übertragungsradius dieselben Drahtlos- einstellungen nutzen, bilden sie ein drahtloses Netzwerk. Dies wird oft als WLAN (drahtloses lokales Netzwerk) bezeichnet. Der NSW-R2 Wireless-G-Router verbindet 802.11a-, 802.11b- und 802.11g-Standardnetzwerke und verdrahtete Netzwerke, so dass sie miteinander kommunizieren können.
Seite 6
NSW-R2 Wireless-G-Router Kapitel 2 Rückseite des NSW-R2 Wireless-G-Router: Die Ports des Routers und die Reset-Taste befi nden sich auf der Rückseite. Abbildung 2-1: Die Rückseite des Routers Power Reset Anschlüsse 1, 2, 3, 4: Über diese Ports (1, 2, 3, 4) wird der Router mit Ihren vernetzten PCs und anderen Geräten über Kabel im Ethernet-Netzwerk ver-...
Seite 7
NSW-R2 Wireless-G-Router POWER: Der POWER-Anschluss (Netzanschluss) dient zum Anschluss des Netzteils. Oberseite: Die LEDs des Routers, die den Status des Routers und seine Netz- werkaktivitäten anzeigen, befi nden sich auf seiner Oberseite. Abbildung 2-2: Die Oberseite des Routers Wireless (grüne LED): Diese LED blinkt bei einer erfolgreich hergestellten, drahtlosen Ver- bindung.
Seite 8
LED. Nach Abschluss der Diagnose leuchtet die LED durchge- hend. Kapitel 3 Anschließen des NSW-R2: Schalten Sie Ihre Netzwerkgeräte aus. Ermitteln Sie den optimalen Standort für den Router. Optimal ist in der Regel eine zentrale Position im drahtlosen Netzwerk in Sichtweite aller Ihrer drahtlosen Geräte.
Seite 9
NSW-R2 Wireless-G-Router Abbildung 3 -1: Anschließen eines Modems Verbinden Sie ein Ethernet-Netzwerkkabel mit einem der nummerierten Ports des Routers und Ihrem LAN-Anschluss am PC oder dem Ethernet-Gerät (Abb. 3-2). LAN-Ports Abbildung 3-2: Anschließen Ihrer Netzwerkgeräte Verbinden Sie das Netzteil mit dem Netzanschluss des Rou- ters (Abb.
Abbildung 3-3: Anschließen an den Netzstrom Kapitel 4 Konfi gurieren des NSW-R2: Übersicht: GEMBIRD empfi ehlt die Verwendung eines Webbrowsers (z. B. Internet Explorer, Mozilla Firefox) zur erstmaligen Installation des Routers. In diesem Kapitel wird jede Webseite des Programms und deren Hauptfunktionen beschrieben.
Seite 11
NSW-R2 Wireless-G-Router den Browser - wie hier mit dem Internet Explorer beschrieben - aufrufen. Dann geben Sie die Standard-IP-Adresse des Routers http://192.168.16.1/ in das Feld Adresse ein. Drücken Sie anschließend die Eingabetaste (Enter). Es erscheint eine Seite für die Eingabe eines Benutzernamens und Kennworts.
Seite 12
Passwort) Ihr neues Passwort ein, dass Sie sich gut merken sollten. Geben Sie dann unter Re-type password (Geben Sie das Passwort erneut ein) das neue Passwort erneut ein. Klicken Sie anschließend auf Einrichten des NSW-R2: Im ersten angezeigten Bildschirm sehen Sie die “ ”-Seite. Hier Status können Sie die allgemeinen Einstellungen des Routers einsehen.
NSW-R2 Wireless-G-Router Automatische Konfi guration - DHCP: Die meisten Internet-Provider geben Ihren Usern bei jedem Einlog- gen eine neue IP (dynamische IP). Der Internetverbindungstyp des Routers ist standardmäßig auf Au- tomatische Konfi guration eingestellt ( DHCP DHCP server - Enable...
NSW-R2 Wireless-G-Router Haben Sie nur 802.11g-Geräte, wählen Sie nur “G“ Haben Sie nur 802.11b-Geräte, wählen Sie nur “B“ Modus (Mode): Sie können hier einen Betriebsmodus, entweder AP oder WDS oder auch beides, auswählen. ist standardmäßig AP, Access Point, eingestellt. Es werden hier Einzelverbindungen hergestellt.
NSW-R2 Wireless-G-Router dringend den standardmäßigen Netzwerknamen ändern. “Speed“ Bei der Auswahl eines neuen Netzwerksnamens achten Sie bitte auf Klein-/Großschreibung und darauf, dass dieser nicht län- ger als 32 Zeichen ist. Stellen Sie sicher, dass diese Einstellung für alle Geräte im drahtlosen Netzwerk gleich ist.
Seite 16
NSW-R2 Wireless-G-Router Security Wählen Sie dazu die Registerkarte (Sicherheit). Es werden drei Optionen für den WLAN-Sicherheitsmodus vom Router un- WPA/WPA2 terstützt: (Keine), -Gemischt-Modus. Vers.GER.001.04.03.2008...
Seite 17
NSW-R2 Wireless-G-Router WICHTIGER HINWEIS: Merken Sie sich Ihre Schlüssel gut!! WEP: WEP ist eine grundlegende Verschlüsselungsmethode. Wählen Sie eine Ebene der WEP-Verschlüsselung, 64-Bit oder 128-Bit Ver- schlüsselungstiefe. Geben Sie den WEP-Schlüssel manuell ein. Sie können unter auswählen, ob Sie den Schlüssel in...
Seite 18
NSW-R2 Wireless-G-Router WPA: Unter wählen Sie aus; wählen Sie weiter unter WPA Type Mode Personal ( ) aus. Authentication Pre-Shared Key Hierfür gibt es die beiden Verschlüsselungsmethoden TKIP mit dynamischen Verschlüsselungsschlüsseln. Wählen Sie unter den Typ der Verschlüsselungs- WPA Cipher Suite methode, den Sie verwenden möchten,...
Seite 19
NSW-R2 Wireless-G-Router Geben Sie das Kennwort, das aus 8 bis 63 Zeichen bestehen kann, unter ein. Pre Shared Key Bestätigen Sie alle Angaben mit WPA2 oder Mixed: Sie haben weiter die Möglichkeit die grundsätzliche Verschlüsse- lungsmethode zu wählen, die Ihnen die höchste Sicherheit WPA2 bietet.
