- Seite 1 47019 Modell: AEC-937ASD Gebrauchsanweisung Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 1 9/22/09 6:01:01 PM...
- Seite 2 Vor der ersten Inbetriebnahme ........7 Bedienung ................15 Reinigung und Pflege ............18 Technische Daten ............. 19 Entsorgungshinweise ............20 Problembehandlung ............21 Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 2 9/22/09 6:01:01 PM...
-
Seite 3: Sicherheitshinweise
• Verschluckte Batterien können lebensgefährlich sein. Bewahren Sie Batterien außerhalb der Reichweite von Kleinkindern auf. Wurde eine Batterie verschluckt, suchen Sie sofort ärztliche Hilfe auf. • Vermeiden Sie bei ausgelaufener Batteriesäure den Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt mit der Säure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf. • Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden. • Setzen Sie Batterien keinen extremen Temperaturen aus. Auslaufende Batteriesäure kann Schäden verursachen. Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 3 9/22/09 6:01:01 PM... -
Seite 4: Weitere Vorsichtsmaßnahmen
Person anwesend sein, die Anweisungen für die Benutzung des Gerätes gibt. Beaufsichtigen Sie Kinder, da diese mit dem Gerät spielen könnten. Entfernen Sie alle Verpackungsmaterialien und achten Sie darauf, dass Kinder nicht mit diesen spielen, es besteht Erstickungsgefahr. Schützen Sie • Schützen Sie das Gerät vor: Hitze über 50 °C das Gerät vor: Kälte unter -10 °C direkter Sonneneinstrahlung Staub Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 4 9/22/09 6:01:02 PM... -
Seite 5: Bestimmungsgemäßer Gebrauch

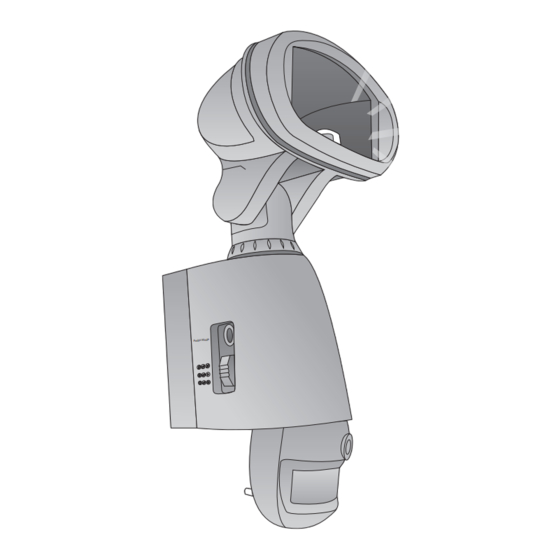

Verantwortung übernommen werden. Informieren Sie sich über gesetzliche Bestimmungen in Ihrer Region. Bestimmungs- Dieser Halogenstrahler beleuchtet Zufahrts- und Fußwege zu Ihrem Haus. Das Gerät ist zur Festinstallation an einem vor gemäßer Regen geschützten Ort vorgesehen. Mit der eingebauten Gebrauch Bewegungsmelder-Kamera können Sie bei Tag und bei Nacht verfolgen, ob sich unbefugte Personen auf Ihrem Grundstück befinden. Die Video-Aufzeichnung (ohne Ton) erfolgt über eine leicht wechselbare SD-Speicherkarte (1GB, im Lieferumfang enthalten). Auf der 1GB-Speicherkarte lassen sich ca. 250 Videoclips mit einer Aufnahmedauer von jeweils 20 Sekunden speichern (Videoauflösung 480x640 Pixel). Die aufgezeichneten Daten werden mit Uhrzeit und Datum gespeichert, so dass Sie den Zeitpunkt der Aufzeichnung genau verfolgen können. Ist die Karte voll, so werden die alten Daten mit neuen überschrieben. Eine Lautsprecherdurchsage (Hundegebell) kann zudem ungebetene Besucher vertreiben. Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 5 9/22/09 6:01:02 PM... - Seite 6 19. 3 x 1,5 V Microzellen 9. Drehknopf –TIME+ (Typ: AAA, UM-4) 10. SD-Kartenschacht 20. 1 x Innensechskantschlüssel 11. Taste RESET 21. 1 x Halogenleuchtmittel 120 W 12. Fach 22. 1 x Bedienungsanleitung Anmerkung: Leuchtmittel (21) und SD-Karte (17) sind bei der Auslieferung im Lampenkopf (2) verstaut. Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 6 9/22/09 6:01:03 PM...
-
Seite 7: Batterien Einsetzen/Ersetzen
• Hinweis: Wechseln der Batterien nur durch Elektriker (Elektrofachkraft) oder durch im Elektrobereich geschulte Person, die mit den normativen Anforderungen sowohl bzgl. Errichtung als auch der Geräteanforderungen vertraut ist. • Lösen Sie die Schraube A und entfernen Sie die hintere Abdeckung. Lösen Sie die Schraube B und entfernen Sie die Batterieabdeckung. • Legen Sie die 3 mitgelieferten oder neue „AAA“ 1,5V Batterien in das Batteriefach ein und achten Sie darauf, dass die Polarität korrekt ist. • Installieren Sie Batterieabdeckung und hintere Abdeckung; ziehen Sie die Schrauben vorsichtig an. • Hinweis: Bitte wechseln Sie die Batterien einmal im Jahr, auch wenn die Batterien noch funktionieren sollten. Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 7 9/22/09 6:01:03 PM... - Seite 8 Fassen Sie den Strahler nur wenn er abgekühlt ist mit der bloßen Hand an. • Achtung: Fassen Sie den Halogenstab niemals mit bloßen Händen an. Benutzen Sie immer ein sauberes Tuch, wenn Sie den Halogenstab berühren. • Drehen Sie die Schrauben an der Hinterseite des Lampen- kopfes (2) heraus. Nehmen Sie die Lampenabdeckung (3) ab und nehmen Sie ggfs. den verbrauchten Halogenstab heraus. • Der Halogenstab ist federnd zwischen den beiden Aufnahmen gelagert. • Setzen Sie die Seiten des Halogenstabs vom Typ J-78 mm in die beiden Aufnahmen (Fassung: R7s) ein. Benutzen Sie ausschließlich geeignetes Leuchtmittel des Typs 220-240 V, 120 W. Halogenstab Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 8 9/22/09 6:01:04 PM...
-
Seite 9: Sd-Karte Einsetzen/ Entnehmen
• SD-Karte einsetzen: Stecken Sie die SD-Karte wie abgebildet bis zum Einrasten in den SD-Kartenschacht (10) ein. • SD-Karte entnehmen: Drücken Sie mit dem Zeigefinger oder mit einem Schraubendreher auf die Taste OFF/REC (13). Schieben Sie innerhalb der nächsten 30 Sekunden die SD-Karte (17) kurz in in den SD-Kartenschacht (10) ein; die SD-Karte wird dadurch aus ihrer Halterung gelöst und kann nun aus dem Fach heraus genommen werden. • Schließen Sie das Fach (12) wieder mit dem Innen- sechskantschlüssel (20). Kopieren Sie die Dateien der SD-Karte, die die Überwachungs- kamera angelegt hat, in ein Verzeichnis der Festplatte Ihres Computers. Löschen Sie nach dem erfolgreichen Kopieren den kompletten Inhalt der SD-Speicherkarte, bevor Sie diese wieder in die Überwachungskamera einsetzen. Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 9 9/22/09 6:01:04 PM... -
Seite 10: Installieren Der Software
• Setzen Sie die SD-Karte in den Kartenschacht lhres Computers ein. • Das Treiberprogramm startet automatisch. Folgen Sie den Installationsanweisungen. Gehen Sie folgendermaßen vor, falls das Treiberprogramm nicht automatisch von lhrem Computer gestartet wird: • Klicken Sie auf das Arbeitsplatz-Symbol und wählen Sie das SD-Kartenlesegerät lhres Computers mit einem Doppelklick aus. • Starten Sie das lnstallationsprogramm setup_1109 mit einem Doppelklick. • Folgen Sie den lnstallationsanweisungen (Abb. bis ). Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 10 9/22/09 6:01:05 PM... -
Seite 11: Datum Und Zeit Einstellen
Videomaterial eingeblendet. Auf diese Weise können Sie einstellen verfolgen, wann sich Ereignisse im überwachten Bereich ereignet haben. • Öffnen Sie das Fach (12) mit dem Innensechskantschlüssel (20). • Verbinden Sie den USB-Anschluss (14) und den USB- Anschluss lhres Computers mit dem USB-Kabel (16). Die Anzeige (15) leuchtet grün. • Auf Ihrem Computer erscheint die Anzeige „Neue Hardware gefunden MR 97316 VGA DSC“. Zudem öffnet sich der Such- Assistent für neue Hardware. • Folgen Sie den Anweisungen auf dem Bildschirm. Wählen Sie dabei „Software automatisch installieren“ aus. Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 11 9/22/09 6:01:06 PM... - Seite 12 (Abb. bis ). Das Datum und die Uhrzeit auf den Video- Aufzeichnungen sind nun identisch mit dem Computer. • Schließen Sie das Programm MarsPCam und nehmen Sie das USB-Kabel wieder ab. • Schließen Sie das Fach (12) mit dem Innensechskantschlüssel (20). Montage Für die Montage benötigen Sie einen Schlitz- oder Kreuzschlitz- schraubendreher sowie eine Bohrmaschine. Der Halogenstrahler mit Videoaufzeichnung kann in einem Bereich von etwa 10 Metern und 160º Bewegungen und Temperaturveränderungen registrieren. 160° 160° Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 12 9/22/09 6:01:07 PM...
-
Seite 13: Montageort Auswählen
Wünschen entspricht, bevor Sie diese fest montieren ( Bedienung). Mit der • Installation durch Elektriker (Elektrofachkraft) oder durch im Elektrobereich geschulte Person, die mit den normativen Montage Anforderungen sowohl bezüglich Errichtung als auch der beginnen Geräteanforderungen vertraut ist. • Unterbrechen Sie die Stromzufuhr am Anschlusskabel (mindestens 3 x 1,0 mm ), bevor Sie mit dem Anschluss beginnen und prüfen Sie die Spannungsfreiheit mit einem Spannungsprüfer. Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 13 9/22/09 6:01:07 PM... - Seite 14 = Anschluss L Nullleiter (blau) = Anschluss N Schutzleiter (grün-gelb) = Anschluss • Setzen Sie den Strahler wieder auf die Montageplatte und drehen Sie die Schraube (A) wieder an der Lampenunterseite ein. • Nach dem Wiedereinschalten der Stromzufuhr erfolgt nach etwa 60 Sekunden die Aktivierung der normalen Funktion des Bewegungsmelders und der Kamera. Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 14 9/22/09 6:01:08 PM...
-
Seite 15: Bedienung
Falls das Gerät nicht funktionieren sollte, setzen Sie es auf die Werkseinstellungen zurück. Achtung: Vom Gerät gespeicherte setzen (RESET) Informationen – wie etwa Datum und Zeit – werden durch diese Funktion gelöscht! • Öffnen Sie das Fach (12) mit dem Innensechskantschlüssel (20). • Drücken Sie mit dem Zeigefinger oder mit einem Schraubendreher auf die Taste RESET (11). • Schließen Sie das Fach (12) mit dem Innensechskantschlüssel (20). AUDIO-Modus Eine Lautsprecherdurchsage kann ungebetene Gäste vertreiben. Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 15 9/22/09 6:01:08 PM... -
Seite 16: Funktionen
• Die LED-Anzeige (15) weist Sie auf die derzeitige Aktivität des Gerätes hin: Funktion • Es befindet sich keine SD-Karte im Kartenschacht. • Systemfehler ( RESET, Seite 14) Grün • Eine Aufnahme läuft. • USB-Kabel ist angeschlossen. • SD-Karte ist im Kartenschacht eingesetzt; es findet momentan keine Aufnahme statt (Standby). • Gerät ausgeschaltet. Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 16 9/22/09 6:01:09 PM... -
Seite 17: Usb-Anschluss
Hinweis: Es werden keine Dateien auf der SD-Karte gespeichert, wenn die Überwachungskamera und der Computer mit dem USB-Kabel verbunden sind. Datentransfer Ihnen stehen zwei Möglichkeiten zur Verfügung, sich die aufgenommenen Daten anzuschauen: 1. Entnehmen Sie die SD-Karte (17) aus dem SD-Kartenschacht (10) ( SD-Karte einsetzen/entnehmen). Sie können sich die aufgenommenen Daten mit einem Kartenlesegerät an Ihrem Computer anschauen. 2. Übertragen Sie die Daten direkt mit dem USB-Kabel auf Ihren Computer. Entnehmen Sie – wenn eingesetzt – die SD-Karte (17) aus dem SD-Kartenschacht (10). Die mitgelieferte Software MarsPCam (befindet sich auf der mitgelieferten Speicherkarte) muss ebenso bereits auf Ihrem Computer installiert sein. Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 17 9/22/09 6:01:09 PM... -
Seite 18: Reinigung Und Pflege
Unterbrechen Sie die Stromzufuhr, bevor Sie Arbeiten am Reinigung Strahler durchführen. und Pflege • Fassen Sie den Strahler nur wenn er abgekühlt ist mit der bloßen Hand an. • Wischen Sie die Außenseite des Gerätes mit einem leicht angefeuchteten fusselfreien Tuch ab. Benutzen Sie, falls notwendig, ein mildes Reinigungsmittel. • Tauchen Sie das Gerät niemals in Wasser ein. • Verwenden Sie zur Reinigung keinesfalls Benzin, Lösungs- oder Scheuermittel, metallische Gegenstände oder harte Bürsten. • Berühren Sie den Infrarotsensor nicht mit den bloßen Fingern. Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 18 9/22/09 6:01:10 PM... -
Seite 19: Technische Daten
Windows 98/98SE/2000/ME/XP/Vista Prozessor: Pentium III, 450 MHz oder forderungen gleichwertiger Typ an Ihren Arbeitsspeicher: mind. 32 MB SDRAM Computer VGA-Grafikkarte: mind. 32 MB RAM, 16-Bit-Farben oder höher Schnittstelle: USB-Anschluss 1.1 oder höher Festplatte: mind. 2,5 GB freier Speicherplatz Kartenleser: SD-Kartenlesegerät Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 19 9/22/09 6:01:10 PM... - Seite 20 • Ersetzen Sie gebrochene Schutzscheiben. • Entsorgen Sie elektrische Geräte nicht im Hausmüll, nutzen Sie die Sammelstellen der Gemeinde. • Fragen Sie Ihre Gemeindeverwaltung nach den Standorten der Sammelstellen. • Wenn elektrische Geräte unkontrolliert entsorgt werden, können während der Verwitterung gefährliche Stoffe ins Grundwasser und damit in die Nahrungskette gelangen, oder die Flora und Fauna auf Jahre vergiftet werden. • Wenn Sie das Gerät durch ein neues ersetzen, ist der Verkäufer gesetzlich verpflichtet, das alte mindestens kostenlos zur Entsorgung entgegenzunehmen. Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 20 9/22/09 6:01:10 PM...
- Seite 21 Die SD-Karte hat Setzen Sie eine SD-Karte leuchtet rot. über 2GB. ein, die maximal 2GB hat. Die SD-Karte ist Formatieren Sie Ihre nicht nach FAT16 SD-Karte nach FAT16. formatiert. Wenden Sie sich bei Fragen zur Formatierung von SD-Karten an einen Computer-Fachbetrieb. Client: Inter-Union Date 22.09.2009 Project: AEC-936ASD (Halogenstrahler) Version : 06 Language: GE Page (of 21 pages) AEC-937ASD-GE-06.indd 21 9/22/09 6:01:10 PM...
