Inhaltszusammenfassung für Devo F12E

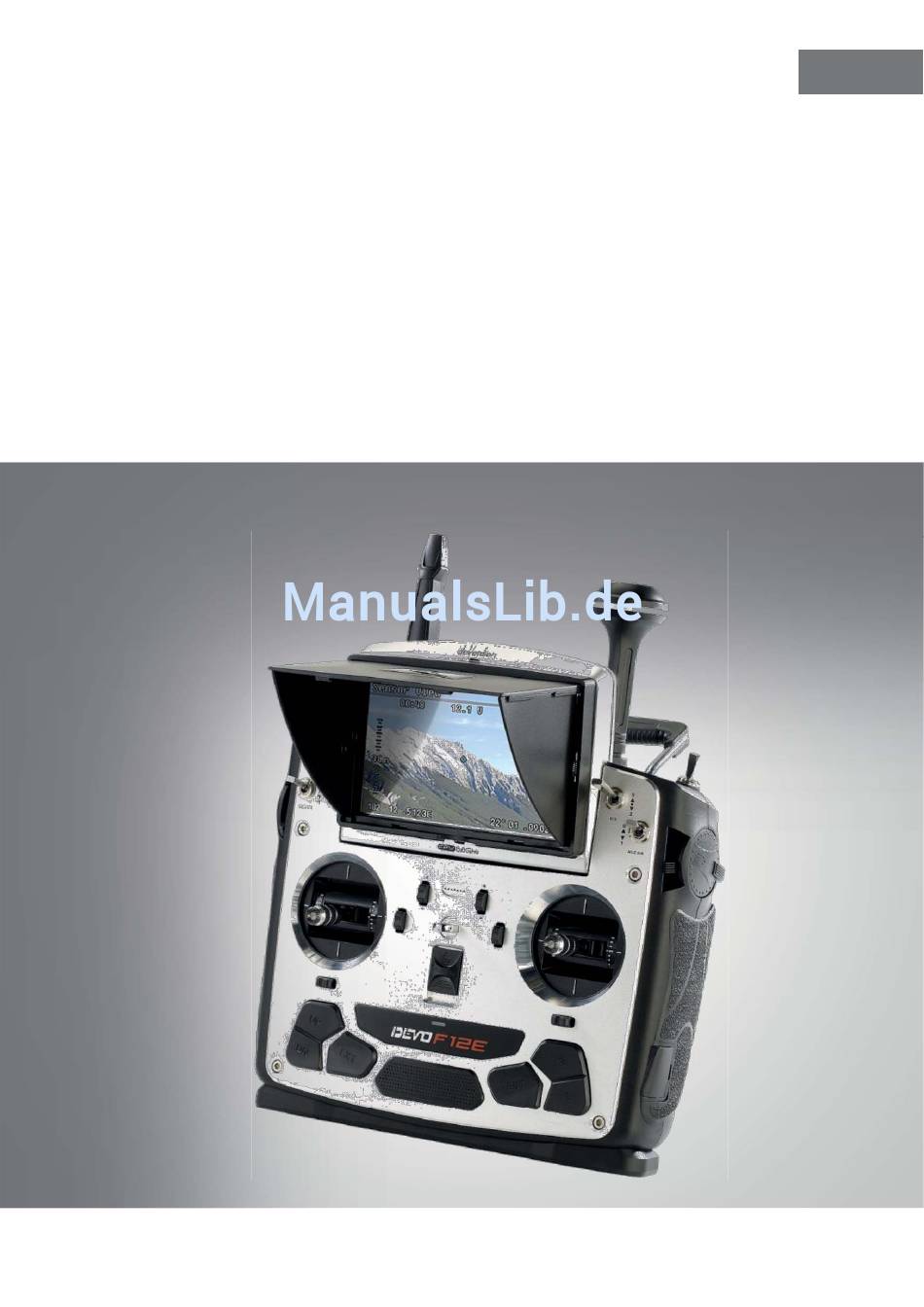

- Seite 1 Funk-Fernsteuerung DEVO F12E Bedienungsanleitung...
- Seite 2 Inhaltsverzeichnis Ihre neue Funk-Fernsteuerung DEVO F12E 5,8 GHz ............. 4 Lieferumfang ........................4 Wichtige Hinweise zu Beginn .................... 5 Sicherheitshinweise ......................5 Wichtige Hinweise zur Entsorgung ................... 5 Wichtige Hinweise zu Batterien und deren Entsorgung ............ 5 Konformitätserklärung ....................... 6 Produktdetails ........................
- Seite 3 Modellspeicher empfangen ..................19 Modellspeicher zurücksetzen ..................19 Trimmschrittweite ....................... 19 Steuerknüppel-Schalter ....................20 Ausgangsleistung ....................... 21 Feste ID ........................21 Telemetrie Einstellungen .................... 22 Länge der Steuerknüppel einstellen ................23 Empfindlichkeit der Steuerknüppel einstellen ..............23 Empfänger an Sender binden (BIND) ................23 Fernbedienung mit .....................
-
Seite 4: Ihre Neue Funk-Fernsteuerung Devo F12E
Ihre neue Funk-Fernsteuerung DEVO F12E Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieser Funk-Fernsteuerung DEVO F12E. Sie bietet einen großen und übersichtlichen Funktionsumfang. Mit dem eingebauten 5,8 GHz-Empfänger und dem integrierten LCD-Farbdisplay mit Sonnenblende können Live-Bilder wiedergegeben werden, die eine am Quadrocopter... -
Seite 5: Wichtige Hinweise Zu Beginn
Wichtige Hinweise zu Beginn Sicherheitshinweise Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr! Öffnen Sie das Produkt niemals eigenmächtig. -
Seite 6: Konformitätserklärung
Die vollständige Konformitätserklärung befindet sich am Ende der Anleitung. Produktdetails Features 2,4 GHz DSSS Technologie und automatische ID-Bindung Software-Updates über USB-Verbindung abrufbar Kabellose Datenübertragung zwischen zwei DEVO F12 Funk-Fernsteuerungen für Lehrer-Schüler-Betrieb Speicher für bis zu 15 Modelle Verstellbare Steuerungs-Sensibilität Ergonomische Form für angenehme Handhabung der Funk-Fernsteuerung Steuerknüppel in Länge und Empfindlichkeit anpassbar... - Seite 7 Abbildung 1: Display-Anzeige Beschreibung von links oben im Uhrzeigersinn: Modell-Nummer Modell-Typ Modell-Name Steuerungsanzeige in Prozent (Schub/Gas) Timer-Anzeige Sende-Intensität Batterie-Anzeige Trimm-Anzeige für Rollfunktion/Querruder Trimm-Anzeige für Schub-/Gasfunktion (Drossel) Rechter Trim-Schalterstand Linker Trim-Schalterstand Trimm-Anzeige für Nickfunktion/Höhenruder Trimm-Anzeige für Gierfunktion/Seitenruder/Yaw...
-
Seite 8: Frontansicht
Front-Ansicht Abbildung 2: Frontansicht 2,4 G Antenna 2,4GHz Antenne LCD Bildschirm LCD-Bildschirm 5,8 G Antenne 5,8 GHz Antenne LCD Screen Shield Sonnenblende für LCD-Bildschirm 0 Manual 1 GPS Fahrwerk 2 Return Home Orbit AILE D/R Start/Stop Video Rec. AUX 7 Gimbal Tilt AUX 6... - Seite 9 AUX 6 Trim Right Trim Trimmung rechts THRO Trim Gas Trimmung ELEV/RUDD-Stick Höhenruder-/Querruder-Steuerknüppel Power Ein/Aus-Taste AILE Trim Trimmung Querruder USB-Buchse Mini-USB-Anschluss Den Cursor nach rechts/links bewegen Bestätigen Zurück/verlassen UP/DN Den Cursor nach oben/unten bewegen. RUDD Trim Trimmung Seitenruder Eyelet Ring zur Befestigung eines Gurtes oder Bandes THRO/AILE-Stick Gas/Drossel/Seitenruder...
-
Seite 10: Rückansicht
Rückansicht Abbildung 3: Rückansicht Handgriff Abdeckschraube 1 DSC-Buchse Anschluss einen Flugsimulator Lade-Buchse für NiMH oder NiCd Batterien 12 V 50 mA Abdeckschraube 2 DC OUT Buchse für Ladekabel... -
Seite 11: Batterien Einsetzen
Abbildung 4: Ansicht von vorne Audio Output Kopfhörer-Ausgang für Video-Ton Video Output Videoausgang für externen Monitor (CVBS/Composite-Ausgang) Inbetriebnahme Batterien einsetzen 1. Öffnen Sie den Batteriefachdeckel an der Rückseite der Funk-Fernsteuerung, indem Sie die Klappe an der Unterkante in Pfeilrichtung nach unten ziehen und dann aufklappen. 2. -
Seite 12: Batterien Aufladen
Batterien aufladen Wenn Sie wieder aufladbare Batterien verwenden, können Sie diese über die CHG-Buchse aufladen. Öffnen Sie dazu die Abdeckung der Buchse und verbinden Sie die Funk- Fernbedienung über diesen Anschluss mit einem geeigneten Ladegerät (Input DC 12V, 50 mA). Abbildung 5: Anschlussbuchse für Adapter ACHTUNG: Schalten Sie beim Betrieb von Sender und Modell alle anderen Geräte im... -
Seite 13: Hauptmenü
ACHTUNG! Der Drossel-Steuerknüppel sollte in der niedrigsten Position sein, bevor Sie das Gerät einschalten. Die Fernsteuerung fährt nicht hoch und gibt einen Warnton von sich, wenn dies nicht der Fall ist. Hauptmenü Hier finden Sie das Funktionsmenü, das Modell-Menü und das System-Menü. Systemmenü... -
Seite 14: Video Einstellung
auszuwählen und [R] und [L] um die eingestellten Werte zu verändern. Folgende Menüpunkte stehen zu Auswahl: Status Hier können Sie die Summer-Funktion ein- oder ausschalten. Gasknüppel Hier können Sie einstellen, ob die Fernbedienung summen soll, wenn der Gasknüppel zum Mittelpunkt gedrückt wird. Aktivieren oder sperren Sie die Funktion. Mittelknopf Hier können Sie einstellen, ob die Fernbedienung summen soll, wenn Gimbal Roll zum Mittelpunkt gedreht wird. -
Seite 15: Steuerknüppel-Wirkrichtung
Steuerknüppel-Wirkrichtung Wählen Sie mit [UP] und [DN] den Menüpunkt „Steuerknüppel -Wirkrichtung“ aus und drücken Sie [ENT] um ins Einstellungsmenü zu gelangen. Es stehen vier Menüpunkte zur Auswahl: Höhenruder Querruder Drossel Seitenruder Wählen Sie mit [UP] und [DN] den gewünschten Menüpunkt aus und ändern Sie mit [R] und [L] die Richtung (Normal oder Reverse). -
Seite 16: Funktionsmenü
Stellen Sie den Spannungswert entsprechend der von Ihnen verwendeten Batterien ein: Li-Po-Akku Li-Po-Akku AA-Batterien Batterie-Spannung 7,4 V 11,1 V 8x 1,5 V Empfohlene Warnung bei 6,4 V 9,6 V 8,0 V Spannungswert Drücken Sie [EXT], um das Menü zu verlassen. Über Hier finden Sie Informationen über die auf Ihrem Gerät installierte Hardware- und Software- Version. -
Seite 17: Modell-Menü
Zeigt die aktuellen Sensordaten. Sensorübersicht Wechseln Sie mit [R] und [L] zwischen der normalen und der GPS-Ansicht. Einstellungen der Steuerelemente des Lehrer-Schüler Lehrer-Schüler-Modus Wählen Sie zwischen Stoppuhr und Timer Countdown und ordnen Sie die Funktion einem Schalter zu. ACHTUNG: Wenn Sie die Funktionen der Fernsteuerung abseits des Flugfelds einstellen möchten und dazu auch den Quadrocopter einschalten, dann entfernen Sie vorher bitte unbedingt alle 4 Propeller. -
Seite 18: Modellspeicher Kopieren
übertragen“ aus und drücken Sie [ENT] um ins Einstellungsmenü zu gelangen. Wählen Sie mit [UP] und [DN] das Modell aus, dessen Kopie an eine andere DEVO F12E Fernsteuerung übertragen werden soll. Bestätigen Sie die Auswahl mit [ENT]. Drücken Sie erneut [ENT], um die Übertragung zu starten. -
Seite 19: Modellspeicher Empfangen
Sie [ENT], um ins Einstellungsmenü zu gelangen. Auf der DEVO F12E können bis zu 15 Modelle gespeichert werden. Sie können entscheiden, ob Sie bei einem einzelnen Modell oder bei allen Modellen die Werkseinstellungen wiederherstellen möchten. -
Seite 20: Steuerknüppel-Schalter
Für die Steuer-Elemente Höhenruder, Querruder und Seitenruder können Sie zusätzlich „normal“ oder „begrenzt“ einstellen. Wenn „begrenzt“ aktiviert ist, funktioniert der Trimm nicht mehr, wenn der entsprechende Steuerknüppel sich auf seiner Maximalposition befindet. Drücken Sie [EXT], um das Menü zu verlassen. Steuerknüppel-Schalter Hier können Sie Schaltpunkte für den Steuerknüppel festlegen. -
Seite 21: Ausgangsleistung
Wählen Sie mit [UP] und [DN] den gewünschten Wert aus und bestätigen Sie mit [ENT]. Ein Häkchen erscheint neben der Auswahl. Feste ID Hier können Sie die DEVO F12E mit dem Empfänger so verbinden, dass die automatische Bindung beim Einschalten der DEVO F12E schneller erfolgt. HINWEIS: Wenn Sie Ihre Funk-Fernsteuerung im Set mit einem Quadrocopter erworben haben, können Sie diesen Schritt im Normalfall auslassen. -
Seite 22: Telemetrie Einstellungen
Sie den Empfänger ein. Die rote LED des Empfängers blinkt, der feste ID-Code wird gelöscht. Schalten Sie den Empfänger wieder aus und entfernen Sie den BIND-Stecker. Gehen Sie ins Feste ID-Bindung-Menü der DEVO F12E und setzen Sie den Status dort auf Off. -
Seite 23: Länge Der Steuerknüppel Einstellen
und legen Sie mit [R] und [L] den Wert fest. Mit [UP] und [DN] gelangen Sie zur nächsten Einstellung. Drücken Sie [EXT], um das Menü zu verlassen. Wählen Sie mit [UP] und [DN] den Menüpunkt „GPS Einstellung “ aus Wählen Sie mit [UP] und [DN] den gewünschten Unterpunkt aus und stellen Sie mit [R] und [L] die gewünschten Werte ein. -
Seite 24: Fernbedienung Koppeln
Der Sender führt einen Frequenz-Scan durch, bindet den Empfänger und speichert ihn als Präferenz. HINWEIS: Im Sender-Menü können Sie nachvollziehen, unter welcher ID-Nummer ein Empfänger abgespeichert wurde. Wenn Sie nur einen Empfänger mit dem Sender zusammen betreiben, können Sie diesem eine feste ID-Bindung zuweisen: Fernbedienung koppeln ACHTUNG! Entfernen Sie vor der Kopplung unbedingt alle 4 Propeller des... -
Seite 25: Timer Verwenden
Person, die einem Einsteiger helfen kann. Wie in der Fahrschule kann die Person mit dem „Lehrer“ -Gerät jederzeit die Kontrolle übernehmen und die Fluglage stabilisieren, wenn der Schüler in Schwierigkeiten geraten sollte. Sie benötigen eine zweite DEVO-F12- Fernsteuerung und das beiliegende DSC-Kabel für den Lehrer-Schüler-Betrieb mit zwei Klinkensteckern (3,5 mm) an den Enden. - Seite 26 Fixieren Sie es dort oder nehmen Sie die Propeller ab, bis ein erfolgreicher Funktionstest mit beiden Fernsteuerungen erfolgt ist. Die Standard-Einstellung der DEVO F12-Sender ist, dass die Übergabe in der Lehrer- Schülerfunktion über den rechten Trim gesteuert wird. Die Kontrolle befindet sich anfangs beim Lehrer-Sender.
-
Seite 27: Firmware Update
Firmware Update Die Fernsteuerung kann über den Mini-USB-Port eine neue Firmware aufgespielt bekommen. Wenn der Hersteller eine aktuellere Firmware als die momentan installierte anbietet, dann laden Sie die Datei auf Ihren Computer herunter. Entpacken Sie sie und folgen Sie den Hinweisen in der Online-Benutzerführung. Sie starten den Update-Vorgang, indem Sie das USB-Kabel in den ausgeschalteten Sender und den Computer einstecken. - Seite 28 Hersteller: manufacturer: Produktbezeichnung: Walkera DEVO F12E 2,4 GHz Sender Model-Nr. F12E product title: ..........................
