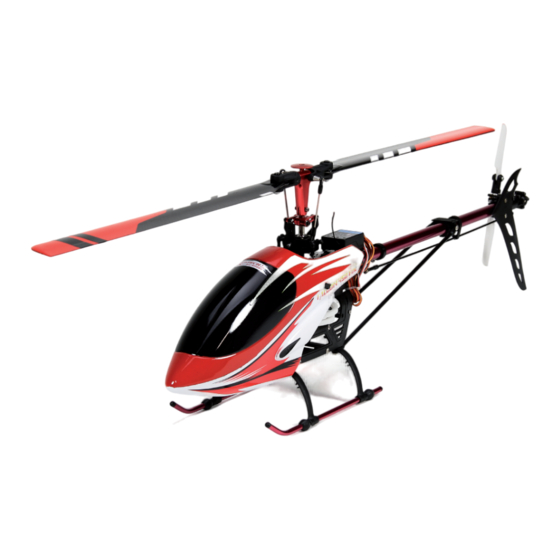

ARTTECH Falcon 450 FBL
Technische Daten
• Rotorkreis: 698mm
• Länge: 630mm
• Höhe: 220mm
• Fluggewicht: ca. 742g
Bitte lesen Sie diese Bedienungsanleitung vor Montage des Modells
aufmerksam durch!
Bewahren Sie die Bedienungsanleitung auf.
Dieses Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren
geeignet!
Bedienungsanleitung
High Performance RC-Helicopter
Artikelnr.:
HEL-ART-FAL450FBL
Bay-Tec Modelltechnik
Am Bahndamm 6
86650 Wemding
Germany
WEEE ID DE 95775155
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Art-Tech Falcon 450 FBL

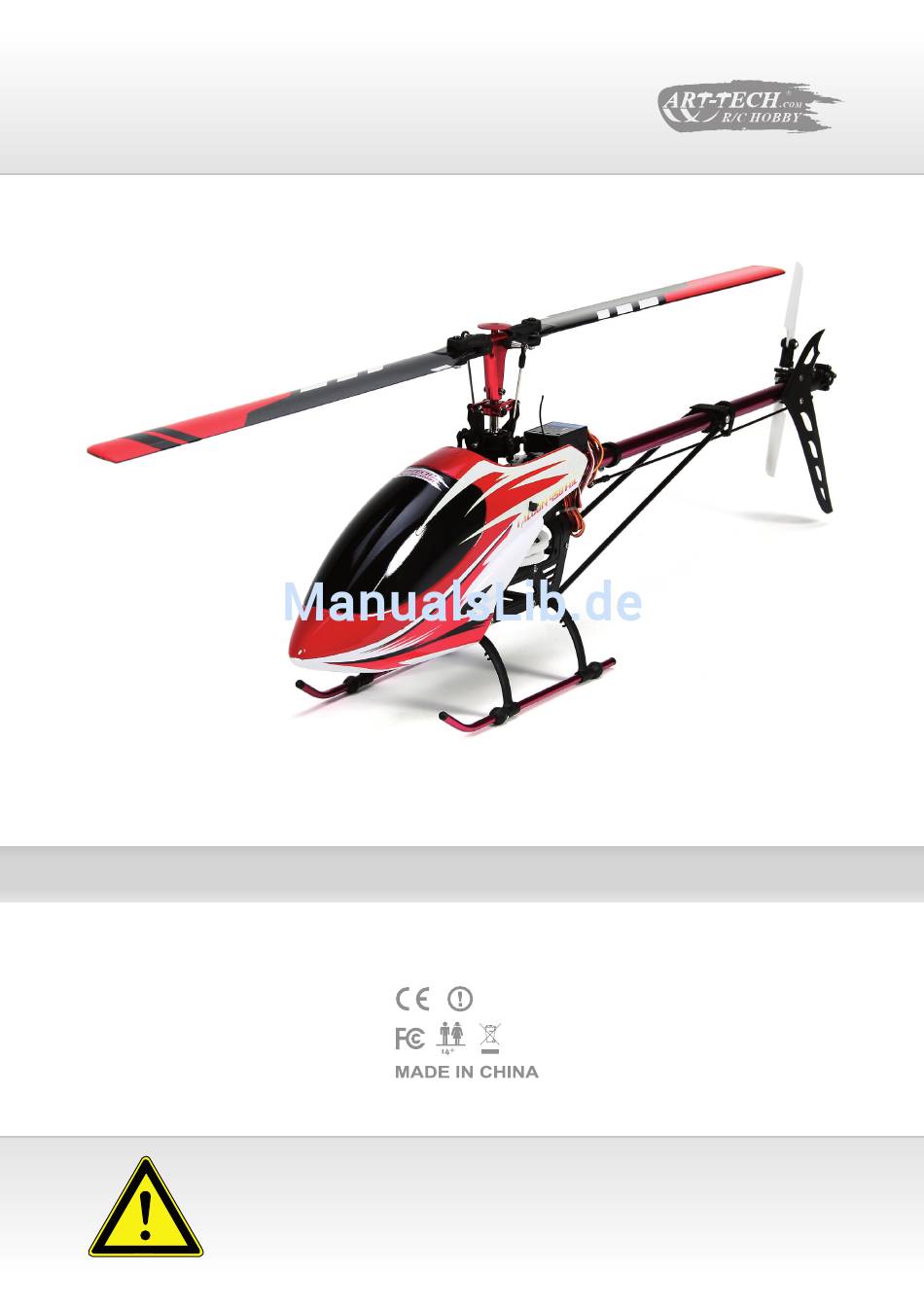

- Seite 1 ARTTECH Falcon 450 FBL Bedienungsanleitung High Performance RC-Helicopter Technische Daten Bay-Tec Modelltechnik Artikelnr.: • Rotorkreis: 698mm HEL-ART-FAL450FBL Am Bahndamm 6 • Länge: 630mm 86650 Wemding • Höhe: 220mm Germany • Fluggewicht: ca. 742g WEEE ID DE 95775155 Bitte lesen Sie diese Bedienungsanleitung vor Montage des Modells aufmerksam durch! Bewahren Sie die Bedienungsanleitung auf.
- Seite 2 Inhaltsverzeichnis Bestimmungsgemäße Verwendung Konformitätserklärung Produktbeschreibung Technische Daten Länderkennung Allgemeine Sicherheitshinweise Haftungsausschluss Betriebshinweise Besondere Hinweise zu Li-Po Akkus LiPo-Akkus/Garantie Wartung & Instandhaltung Den Akku laden FBL-Controller Anschlüsse Der Sender Sender mit Empfänger binden Normalflug 3D-Kunstflug Montage Haupt- und Heckrotorblattbalance einstellen Blattspurlauf einstellen Teileliste Konformitätserklärung...
-
Seite 3: Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um einen elektrisch betriebenen Modellheli- Technische Daten kopter, sowie dessen Funkfernsteuerung. Ferngesteuerte Flugmodelle können bei • Art-Tech Falcon 450 FBL unsachgemäßer Handhabung ernsthafte • Rotorkreis: 698mm Verletzungen und Beschädigungen verur- • Länge: 630mm sachen, für die Sie als Betreiber haftbar • Höhe: 220mm... -
Seite 4: Bedeutung Der Symbole
Bedeutung der Symbole Flugmodelle sind kein Spielzeug! Der Betrieb Klebstoff auftragen 0-14 eines Flugmodells ist grundsätzlich mit Risiken verbunden und somit für Kinder unter 14 Jahren Rechts & Links in gleicher Weise nicht geeignet! Flugmodelle können montieren ernsthafte Verletzungen und Sach- schäden verursachen! Zange Lesen Sie vor Inbetriebnah-... -
Seite 5: Haftungsausschluss
Betriebshinweise dem Betrieb eines Modellfluggerätes Vor dem Starten ergeben! • Vor dem ersten Start sollten Sie sich Kontrollieren Sie sämtliche mit allen zur Verfügung stehen Steu- Bauteile regelmäßig auf erbefehlen und Funktionen vertraut Verschleiss & Beschädigun- machen! gen! Tauschen Sie verschlissene • Wir empfehlen ausdrücklich die Un- oder beschädigte Teile umgehend terstützung eines erfahrenen Modell-... - Seite 6 Sender Einschalten/Einschaltreihenfolge Fliegen Sie NICHT... 1. Gas-Hebel in Leerlaufstellung • ...wenn Sie den geringsten Zweifel am 2. Fernsteuerung einschalten einwandfreien, technischen Zustand 3. Flugakku anschließen Ihres Modells haben. • Lassen Sie immer den Sender ein- • ...bei Müdigkeit, Medikamenten- oder geschaltet, solange der Flukakku am Alkoholeinfluss oder sonstiger Beein- Modell angeschlossen ist!
-
Seite 7: Besondere Hinweise Zu Lipo-Akkus
Polarität besteht Brand- und Explosi- • Laden Sie Ihre LiPo-Akkus nicht unbe- onsgefahr! aufsichtigt. • Laden Sie den Akku nur in trockenen, • Schließen Sie LiPo-Akkus niemals geschlossenen Räumen. kurz. • Achten Sie beim Betrieb des Senders • Achten Sie auf die Unversehrtheit mit Akkus anstelle von Batterien auf der Zellenhülle! Beschädigen Sie die die geringere Spannung (Batterien 1.5... -
Seite 8: Wartung Und Instandhaltung
Betriebsart und -weise zieht Ihr Mo- Wartung und Instandhaltung dell unter Umständen höhere Ströme! Auch fehlerhafte Einstellungen (z.B. Ihr Flugmodell muss regelmäßig gewar- Zahnflankenspiel oder Zahnriemen zu tet und kontrolliert werden. Alle Bautei- stramm) oder die Erhöhung des Mo- le stehen unter starker Beanspruchung dellgewichts (z.B. - Seite 9 bogen und müssen leichtgängig sein. Heckrotor • Die Taumelscheibe darf nicht wackeln, Abnutzungserscheinungen oder Spiel Die Lager der Heckrotor-Ansteuerung müssen regelmäßig überprüft werden. vorweisen und auch keinen Abrieb an der Hauptrotorwelle verursachen. Trifft Verschleissen diese, hat der Heckrotor zu einer dieser Punkte zu, muss die Tau- viel Spiel und sorgt für Instabilität beim melscheibe ganz oder teilweise ersetzt Flug.
-
Seite 10: Den Akku Laden
Den Akku laden geringerer Spannung der Akku voll aufgeladen wird. 4. Die LED wechselt zu Grün, wenn der Akku voll aufgeladen ist. Anmerkungen 1. Bitte öffnen Sie das Ladegerät nicht und nehmen Sie daran keine Modifi- kationen durch! 2. Den Lader nicht in der Nähe von ent- flammbaren Materialien positionieren. -
Seite 11: Fbl-Controller Anschlüsse
FBL-Controller Anschlüsse 2 Servo 1 Servo 2 Servo 6 Servo Head- 1 Servo lockservo 6 Servo Schub Signal (Schwarz) Headlockservo (Weiß) (Rot) Strom und Bindung Der Sender (Rechtsgas) Antenne Griff Display Servo-Wechselschalter (Groß & Klein) Gyro-Empfindlichkeits-Schalter Halten-Schalter 3D-Schalter Power-LED Schub Maximum Querruder Querruder Höhenruder Runter... -
Seite 12: Sender Mit Empfänger Binden
Sender mit Empfänger binden Folgen Sie diesen Anweisungen, um Sender und Empfänger miteinander zu binden. 1. Der Sender muß ausgeschaltet sein. Den Binding-Knopf gedrückt halten, dann den Sender einschalten. 4. Drücken Sie den Binding-Knopf er- neut, um den Bindingvorgang am Sender abzuschließen. - Seite 13 Normalflug Steuerhebel Vollgas/ Schub-Kurve 100%/ Pitch +9°~+11° Steuerhebel Schwebeflug/ Schub-Kurve 65%~70%/ Pitch +5°~+6° Steuerhebel Null-Gas/ Schub-Kurve 0%/ Pitch 0° Normalflug Schubkurve im Schwebeflug Schubkurve Pitch 100% 100% Vollgas +9°~+11° 65%~70% Schwebeflug +5°~+6° 0% Nullgas 0° WARNUNG: Wenn Sie aus dem Normalflug in den 3D- in einem ruhigen Schwebeflug mit niedriger Flug wechseln, tun Sie dies erst bei einer Drehzahl befinden.
- Seite 14 3D-Kunstflug Steuerhebel Vollgas/ Schub-Kurve 100%/ Pitch +9°~+11° Steuerhebel Schwebeflug/ Schub-Kurve 50%/ Pitch 0° Steuerhebel Null-Gas/ Schub-Kurve 100%/ Pitch -8°~-10° 3D-Kunstflug Schubkurve im 3D-Kunstflug Schubkurve Pitch 100% 100% Vollgas +9°~+11° 50% Schwebeflug 0° 100% Nullgas -8°~-10° ANMERKUNG: 1. Gesamter Pitchweg: 21° 2.
- Seite 15 Normalflug (Mode 2 - Linksgas) Den linken Steuer- Nach oben hebel nach oben Den linken Steuer- Nach unten hebel nach unten Drehung gegen Den linken Steuer- Uhrzeigersinn hebel nach links Drehung im Den linken Steuer- Uhrzeigersinn hebel nach rechts Den rechten Steu- Vorwärts erhebel nach oben Den rechten Steu-...
- Seite 16 3D-Kunstflug (Mode 2 - Linksgas) Den linken Steuer- Nach oben hebel nach unten Den linken Steuer- Nach unten hebel nach oben Drehung gegen Den linken Steuer- Uhrzeigersinn hebel nach rechts Drehung im Den linken Steuer- Uhrzeigersinn hebel nach links Den rechten Steu- Vorwärts erhebel nach unten Den rechten Steu-...
- Seite 17 Montage...
- Seite 18 Hauptrotor Hauptrotorwelle Mutter Ring Schraube Schraube Rahmen-Fixierrohr 1 Heckarm Unterlegscheibe Taumelscheibe innen Rahmen-Fixierrohr 2 Heckpitcher Kugellager Kugel Rahmen-Fixierrohr 3 Mutter Stop-Kragen Kugelfassung Taumelscheibenführung Gleithülse Hauptrotorblatthalter Taumelscheibe außen Gurtführung Gleitlager Schraube Kugelkopfpfanne Mutter Heckrohr Sperrmutter Kugellager Fixierbrett Heckschale Rechts Schraube Schraube Linker Rahmen Mutter Kugelkopfpfanne...
- Seite 19 Head- lockservo Motor LiPo- Akku FBL-System (mit integriertem Empfänger)
-
Seite 20: Haupt- Und Heckrotorblätterbalance Einstellen
Haupt- und Heckrotorblätterbalance einstellen Markierung Vor dem ersten Flug die Rotorblattbalance überprüfen. Führen Sie dafür eine Schraube durch beide Rotorblätter und ziehen Sie diese fest, wie im Bild links. Beide Blätter müssen eine verlän- gerte horizontale Linie ergeben. Tragen Sie auf das leichtere Rotorblatt (das, welches höher steht) Klebeband auf, um es zu beschweren und so Beide auf dasselbe Gewicht zu bringen. -
Seite 21: Teileliste
Teileliste 4Q011 4Q021 4Q031 4Q041 Hauptrahmen Landegestell Akkubrett Hauptzahnrad 4Q051 4Q061 4Q071 4Q081 Hauptzahnrad 2 Zahnrad Träger Heckrotorachse 4Q091 4101B 4Q111 4107B Taumelscheibe Anlenkarme Zahnriemenrolle Anlenkarme 4102B 4Q141 4Q151 4103B Rotorkopf Heckchassis Gyro-Montagebrett Hauptrotorblatthalter... - Seite 22 4Q361 4Q411 4Q401 4Q271 Heckstützen Heckrotorblatthalter Heckbasisstück Heckrotor 4Q171 4104B 4Q191 4F221 Zahnriemen Zentralfixierblock Heckrotorachse Heckanlenkung 4Q281 4Q211 4Q221 4J131 Zahnriemen Heckpitchanlenkung Heckrohr Hauptrotorblatt 4105B 4F211 4Q391 4Q371 Canopy Heckpitchgleitblock Schrauben Stabilisatoren...
- Seite 23 41341 4Q291 4Q321 4Q341 Canopy Motorhalter Heckrotorblätter Heckrotorblatthalter 3102G 35111 4106B 4108B Hi-Speed Headlockservo Taumelscheibenservo Integrierter Empfänger Sender Metallgetriebe 3F02U 3A01G 4F341 LiPo-Akku Brushless-Motor ESC 40A...
- Seite 24 Der Hersteller/ Die verantwortliche Person Bay-Tec Modelltechnik the manufacturer / responsible person Am Bahndamm 6 86650 Wemding Art-Tech Falcon 450 FBL erklärt hiermit, dass folgende Produkte Art.-Nr HEL-ART-FAL450FBL hereby declares that following products den grundlegenden Anforderungen des §3 und den übrigen einschlägigen Bestimmungen des FTEG (Art.
