Wetif DT168 Handbuch
Inhaltszusammenfassung für Wetif DT168
- Seite 1 ThinPC DT166, DT168, DT 160 Handbuch...
-
Seite 2: Einführung
RDP / ICA Session Settings Software Update 1. E INFÜHRUNG Vielen Dank für den Erwerb des DT160 bzw. DT166 bzw. DT168! Diese Geräte sind in verschiedenen Ausführungen erhältlich: als „Thin Client“ mit einem embedded Betriebssystem (d.h. das Betriebssystem befindet •... - Seite 3 DT166 (ca. 12 x 13 x 3,5 cm), mit 4 x USB Ports • DT168 (ca. 12 x 13 x 4,5 cm) zusätzlich mit 2 seriellen und einem parallelen Anschluss • DT160 (ca. 12 x 13 x 4,4 cm) inkl. Kühlkörper...
- Seite 4 Packungsinhalt: Der Verpackungsumfang besteht wie auf den Bildern zu sehen aus dem DT166, DT168, bzw. DT160, Netzteil 230V und einem Plastik-Fuß. Garantie Hinweise Sie haben 12 Monate Hersteller-Garantie. Nähere Informationen finden Sie auf www.WETIF.com. Auf jeden Fall nehmen Sie vor dem Einschicken per Email Kontakt auf (Email: technik@WETIF.com), da meistens das Problem auch telefonisch oder per...

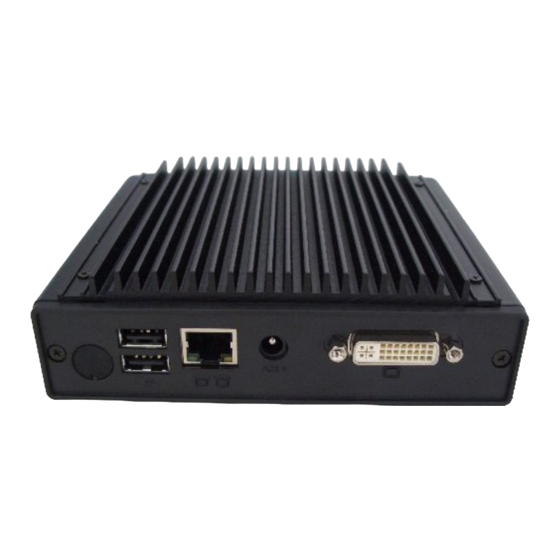

- Seite 5 Monitor Netzwerk Strom 12V USB Ports Rückansicht DT166 Rückansicht DT168 mit zwei seriellen und einem parallelen Port zusätzlich Erläuterung der Anschlüsse Beschreibung Vorne/hinten Funktion Kurzes Tippen zum Einschalten bzw. Herunterfahren des Betriebssystems. Einschaltknopf vorne Ein 4-Sek. gedrückt Halten unterbricht die Stromversorgung Leuchtet, wenn Gerät eingeschaltet ist...
- Seite 6 Für diese Art von Fehlern übernehmen wir ausdrücklich keine Garantie oder Gewährleistung! Reparaturen dieser Art sind kostenpflichtig! Den Zugang zum BIOS erhalten Sie beim AMD Gerät DT166 und DT168 durch Drücken der Taste F1 während der blaue Bildschirm kurz nach dem Starten des Gerätes erscheint.
- Seite 7 Mainboard Beschreibung Geode GX-533 Mainboard: Es gibt hier zwei Varianten, eine für den Einsatz von 2,5” Notebook-Festplatten bei dem die Stromversorgung des 44-poligen IDE Sockels auf 5V eingestellt ist, und eine für den Einsatz sog. DOMs (Disk On Module) – FlashROM Speicherkarten der Thin Clients (z.B. für XP embedded und Windows CE).
- Seite 8 VIA C7 Mainboard: Mainboard Beschreibung Fehler Abhilfe Gerät bootet nicht (kein Videosignal) RAM Speicher defekt, nicht oder fehlerhaft eingesetzt Gerät bootet nicht (kein Videosignal) BIOS verstellt (zurücksetzen durch Stromkabel abziehen und anstecken) DT160, DT166, DT168 Handbuch V2.1, September. 2008 Änderungen vorbehalten...
- Seite 9 3. W CE S INDOWS OFTWARE Anmerkung: Diese Beschreibung ist in Englisch gehalten und ist ausschließlich für die Geräte mit Windows CE Betriebssystem. The Windows CE 5.0 operating system for the DT166-CE may be presented in one of two configurations. The so-called Information Appliance (IA) configuration is where the basic display is the Windows CE desktop (see next figure) displaying the primary elements such as My Device, Internet Explorer, etc., together with application shortcuts.
- Seite 10 The more versatile IA mode also offers connection services to servers and host computers but in a less structured form than the WBT mode. WBT Mode – Connection Manager window DT160, DT166, DT168 Handbuch V2.1, September. 2008 Änderungen vorbehalten...
- Seite 11 WBT Mode – Session Configuration window Terminal Properties – Management tab...
-
Seite 12: Software Update
Select from the Remote or Local buttons depending on the location of the updating content. “Local” storage includes CompactFlash (CF) card in CF slot, USB Flash Disk in USB port, and networked locations. DT160, DT166, DT168 Handbuch V2.1, September. 2008 Änderungen vorbehalten... - Seite 13 To avoid system crashes and irrecoverable states, when updating the software over a network on the WebDT 166CE: DO NOT turn the system OFF; • DO NOT interrupt the power supply to the device. • WETIF Industrie EDV Telefon DE +49 8142 448976-0 Senserstraße 3 Telefon AT +43 664 28 68 223 D - 82140 Olching info@wetif.com...
