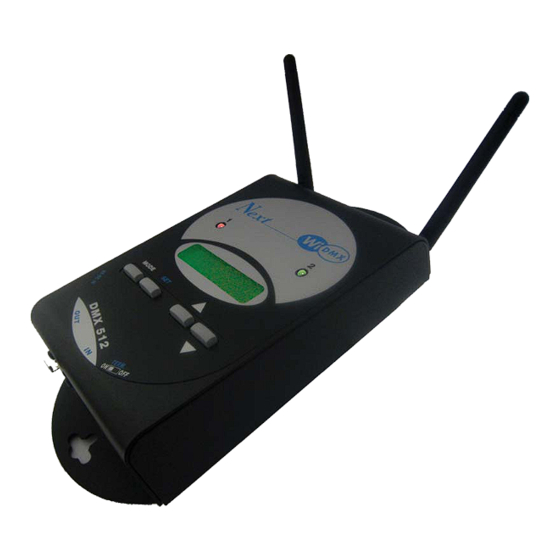

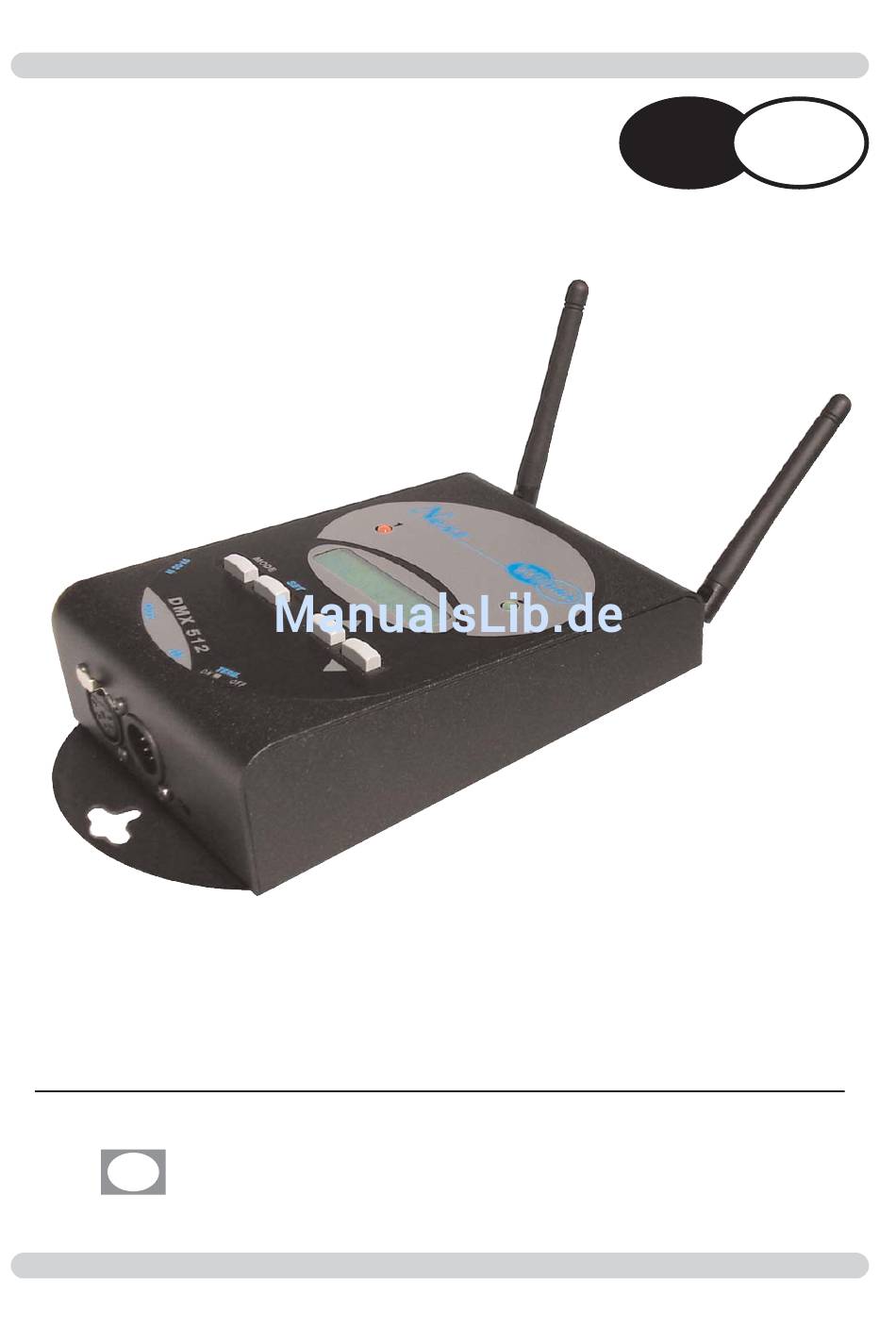

- Seite 1 D M X W i r e l e s s D M X 5 1 2 T R A N S C E I V E R Bedienungsanleitung...
- Seite 2 Wir gratulieren Ihnen zum Kauf des Wi-DMX Transceivers. Bevor Sie dieses Produkt benutzen, sollten Sie die folgende Gebrauchsanweisung sorgfältig lesen, damit Sie den vollen Funktionsumfang unseres Produktes genießen können.
- Seite 3 Frontplatte D M X DMX 512 ch 40hZ MODE...
- Seite 4 Zeigt den Empfangs-/Sendestatus von Kanal 1 an Zeigt den Empfangs-/Sendestatus von Kanal 2 an LCD Display, zeigt alle Informationen der Wi-DMX Funktionen an MODE Taste SET Taste DOWN Taste UP Taste...
- Seite 5 1.1 Auspacken des Gerätes 1.2 Ausrüstung und Dokumentation des gelieferten Gerätes Beschreibung des Seitenpaneel und Installation 2.1 Beschreibung des Seitenpaneels 2.2 Herstellen der Verbindung mit DMX 512 Signalkabel 2.3 Herstellen der Stromversorgung 2.4 Verbinden des Netzteils mit dem Hauptnetzteil Grundeinstellung 3.1 Einstellen des Betriebszustandes...
-
Seite 6: Auspacken Des Gerätes
1.1 Auspacken des Gerätes Öffnen Sie die Verpackung. Entnehmen Sie das Netzteil und die Bedienungsanleitung. Entnehmen Sie das Gerät entsprechend der Abbildung unten. 1.2 Ausrüstung und Dokumentation des gelieferten Gerätes Überprüfen Sie den Verpackungsinhalt. Falls einer der folgenden Bestandteile fehlt oder beschädigt ist, kontaktieren Sie bitte unverzüglich ihren Händler. -
Seite 7: Beschreibung Des Seitenpaneels
Standard DMX 512 Signal INPUT mit einem 3/5-Pol XLR Verbindungsstecker DMX-Terminator 2.2 Herstellen der Verbindung mittels DMX 512 Signalkabel Der Wi-DMX Transceiver hat einen DMX 512 Input/Output mit Standart XLR 5-Pin oder XLR 3-Pin Verbindungsstecker. Die Verbindung muss mit einem abgeschirmten Kabel mit folgenden Eigenschaften hergestellt werden: - 2 Drähte mit Abschirmung... -
Seite 8: Herstellen Der Stromversorgung
2.3 Herstellen der Stromversorgung Stecken Sie den Stecker des Netzteiles vollständig in den Netzanschluss Um die Verbindung zu trennen, ziehen Sie den Stecker behutsam heraus. Vorsicht: Verwenden Sie kein anderes Netzteil als das mitgelieferte, es könnten interne Bauteile beschädigt werden. 2.4 Verbinden des Netzteils mit dem Hauptnetzteil Stellen Sie sicher, dass die Spannung und die Netzfrequenz mit den Angaben auf dem Netzteil identisch sind. -
Seite 9: Einstellen Des Betriebszustandes
Bestätigen Sie ihre Einstellung mit der Taste (Fig.2). 4.1 Transmitter-Modus Diese Einstellung erlaubt es Ihnen, ein DMX 512 Signal von einem Kontroller zu einem gepaarten Receiver zu senden, durch 2 Übertragungkanäle. Die Verbindung muss wie in Fig.4 sein. Der Wi-DMX Transceiver analysiert das DMX 512-Signal sobald der XLR Verbinder eingesteckt ist und zeigt die Signalnummer vom Kontroller generiet an (Fig.5) -
Seite 10: Led 1 Funktion (Rot)
Wenn der Radio-Kanal verändert ist, startet der Receiver die Suche bis der neue Radio-Kanal gefunden ist. 4.3 LED 1 Funktion (Rot) Langsam blinkend: Sender ok, es liegt kein DMX 512 Signal an Leuchtend: Sender ok, DMX 512 Signal ok... -
Seite 11: Led 2 Funktion (Grün)
Wenn der Radio-Kanal verändert ist, startet der Receiver die Suche bis der neue Radio Kanal gefunden ist. 4.5 LED 2 Funktion (Grün) Langsam blinkend: Sender ok, es liegt kein DMX 512 Signal an Leuchtend: Sender ok, DMX 512 Signal ok... - Seite 12 Taste (Fig.17) finden Sie die Anzeige aus Fig.18. MODE MODE Verbinden Sie den Wi-D Pen mit dem DMX 512 Sender (Fig.20/1). Der Wi-D Pen darf nicht mit dem Netzteil verbunden sein. Halten Sie die Taste (Fig.19) gedrückt, bis die Anzeige aus Fig.20 erscheint.
- Seite 13 5.1 Receiver-Modus Dieser Modus erlaubt es Ihnen ein DMX 512 Signal von einem Wi-DMX Sender zu empfangen und es an einen verbundenen Scheinwerfer zu senden. Die Verbindung muss wie in Fig.23 sein. Fig. 23 Stellen Sie den Terminator auf ON.
- Seite 14 Empfang ok, kein DMX Signal Fig. 27 searching... Radio Kanal wird gesucht Fig. 27 5.3 LED 1 Funktion (Rot) Langsam blinkend: Receiver ok, es liegt kein DMX 512 Signal an Schnell blinkend: Kanal wird gesucht. Leuchtend: Receiver ok, DMX 512 Signal ok...
- Seite 15 Empfang ok, es liegt kein DMX Signal an Fig. 29 searching... Radio Kanal wird gesucht Fig. 29 5.5 LED 2 Funktion (Grün) Langsam blinkend: Receiver ok, es liegt kein DMX 512 Signal an Schnell blinkend: Kanal wird gesucht. Leuchtend: Receiver ok, DMX 512 Signal ok...
-
Seite 16: Paaren Mit Dem Transmitter
5.6 Paaren mit dem Transmitter Diese Funktion erlaubt es Ihnen, einen Wi-DMX Transceicer (als Receiver) mit einem Wi-DMX Transceiver (als Sender) zu paaren, ohne Störungen durch andere Geräte des gleichen Typs. Für diese Einstellung brauchen Sie ein DMX-Signalkabel welches die beiden Geräte verbindet. MODE Entfernen Sie alle Kabel am DMX-Transceiver und verbinden Sie die Geräte mit dem DMX-Signalkabel. -
Seite 17: Paaren Mit Dem Transmitter Mittels Wi-D Pen
5.7 Paaren mit dem Transmitter mittels Wi-D Pen Diese Funktion erlaubt es Ihnen einen Wi-DMX Transceiver (als Receiver) mit einem Wi-DMX Transceiver (als Sender) mittels eines Wi-D Pen zu paaren. Für diese Einstellung benötigen Sie einen Wi-D Pen welcher bereits mit einem Wi-DMX Sender gepaart ist (vgl. - Seite 18 6.1 Extender-Modus Dieser Modus erlaubt Ihnen das DMX 512 Signal von einem Sender zu empfangen. Des Weiteren leitet er das Signal weiter zu dem verbundenen Scheinwerfern und sendet es zu den anderen Sendern zurück. Die Verbindung muss wie in Fig.43 sein.
-
Seite 19: Led 1 Funktion
Wenn der Radio-Kanal verändert ist, startet der Receiver die Suche bis der neue Radio-Kanal gefunden ist. 6.3 LED 1 Funktion Langsam blinkend: Sender ok, es liegt kein DMX 512 Signal an Leuchtend: Sender ok, DMX Signal ok Wenn ein Radio-Kanal zwischen 0R und 9R benutzt wird, leuchte die LED rot. -
Seite 20: Led 2 Funktion
Fig. 52 128ch Radio Bereich geändert Fig. 54 6.5 LED 2 Funktion Langsam blinkend: Receiver ok, es liegt kein DMX 512 Signal an Kanal wird gesucht Schnell blinkend: Leuchtend: Receiver ok, DMX 512 Signal ok Wenn das Radio-Signal zwischen OR und 9R benutzt wird, leuchtet die LED rot. -
Seite 21: Empfänger Paaren
6.6 Empfänger paaren Diese Funktion erlaubt Ihnen, den Receiver Wi-D Pen mit dem TX1 vom Wi-DMX Extender zu paaren. Folgen Sie der Anleitung in Kapitel 4.6. 6.7 Paaren mit dem Transmitter Diese Funktion erlaubt es Ihnen, den RX2 Wi-DMX Extender mit einem Wi-DMX Transceiver (als Sender) zu paaren. - Seite 22 7.1 TX BACKUP Modus Der TX Backup-Modus ist für ein schnelles Backup nach einem Fehler während einer Veranstaltung gedacht. Dieser Modus arbeitet ebenso wie der Transmitter-Modus, nur die Verschlüsselung wird von einem anderen Sender hergestellt. Wenn der Original Sender ausfällt, kann das Gerät im TX Backup-Modus das gleiche Signal herstellen wie der Original Sender, ohne mit dem Receiver gepaart worden zu sein.
- Seite 23 Mit einem Wi-D Pen Receiver (hiermit können Sie ein TX klonen nachdem er ausgefallen ist): Enfernen Sie alle DMX Kabel vom Wi-DMX Transceiver (im Backup-Modus). Verbinden Sie den Wi-D Pen mit dem DMX-IN Stecker vom Wi-DMX Transceiver. MODE Drücken Sie beim Wi-DMX TX Backup die Taste, im Display erscheint CLONE PAIRING Drücken Sie die Taste für mehr als 2 Sekunden, das Display erscheint wie in Fig.61.
- Seite 24 Wi-DMX Technische Daten Technical features: Signal Output signal: DMX512/1990 Input signal: DMX512/1990 Output connector: 3/5-Pin cannon connector female Input connector: 3/5-Pin cannon connector male Max. Anzahl der Scheinwerfer: 32 Technical features: Frequenz Frequenz Bereich: 2,4 GHz - 2,483 GHz (ISM) Anzahl Kanäle: Sendebereich: 1000 m (3280 ft)
