TECHNISCHE SPEZIFIKATIONEN

SENDER T3

Frequenzbereich

863 - 865 MHz

RF Kanäle

HF Leistung

max. 10 mW

Antenne

ﬁx

Übertragung

digital

Clip, Battery Low

Reichweite

bis zu 40m bei freier Sicht

Spannungsversorgung

2 Batterien Typ AA

Betriebstemparaturen

5 - 45 Grad Celsius 80% Luftfeuchtigkeit nicht kondensierent

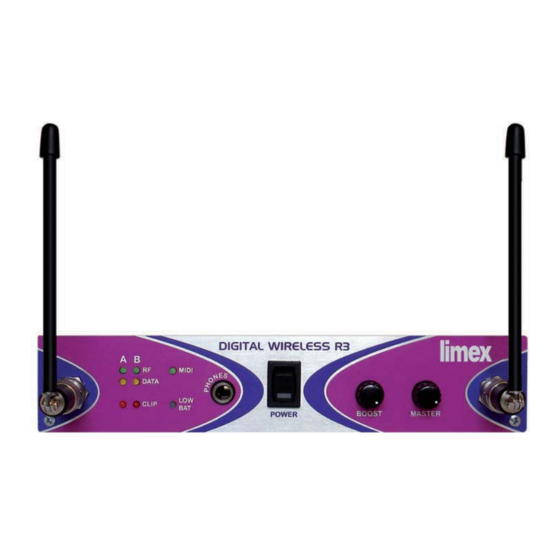

EMPFÄNGER R3

Frequenzbereich

863 - 865 MHz

RF Kanäle

Antennen

2 Antennen mit BNC Anschluss

Anzeigen

Feldstärke, Data, Clip, Power, MIDI, Battery Low

Ausgang

MIDI-OUT und MASTER OUT

Eingang

MIDI IN und LINE-IN unsymetrisch (Line Pegel)

Spannungsversorgung

9VDC

ZUGELASSEN FÜR FOLGENDE EU LÄNDER

Österreich, Deutschland, Frankreich, Niederlande, Luxemburg, Belgien, Spanien, Portugal,

Italien, Polen, Tschechische Republik, Slowakei, Slowenien, Ungarn, England, Irland, Griechenland,

Schweden, Dänemark, Finnland, Litauen, Lettland, Estland, Zypern, Malta, Bulgarien.

limex

BEDIENUNGSANLEITUNG

UHF DIGITAL TRUE DIVERSITY

MIDI & AUDIO FUNK

Seite 1 TECHNISCHE SPEZIFIKATIONEN SENDER T3 Frequenzbereich 863 - 865 MHz RF Kanäle HF Leistung max. 10 mW Antenne ﬁx Übertragung digital Anzeige Clip, Battery Low Reichweite bis zu 40m bei freier Sicht Spannungsversorgung 2 Batterien Typ AA Betriebstemparaturen 5 - 45 Grad Celsius 80% Luftfeuchtigkeit nicht kondensierent EMPFÄNGER R3...
Seite 2 • Prüfen Sie ob die DATA LED am Empfänger leuchtet SPANNUNGSVERSORGUNG 9VDC / 600mA Verzerrungen: • Drehen Sie den Master Regler zurück. • Drehen Sie die LIMEX Mikrofone am Instrument zurück wenn die CLIP LED leuchtet Die CE Konformitätsbescheiningung ist unter www.limexmusic.com erhältlich. LIMEX MUSIC HANDELS GMBH...
Seite 3 6 Verbinden Sie die Buchse „MIDI-OUT“ des LIMEX Adapterkabel. Sollte im Empfänger ein SOUND BOARD eingebaut sein, verwenden Sie die MIDI-IN Buchse. Verfügen Sie auch über ein LIMEX MIKROFON System, verwenden Sie WIRELESS 3 Empfängers mit der Buchse „MIDI IN“ Ihres die Kabel des Adapterkabels.
Seite 4 Ein / Aus Zum Einschleifen eines Audiosignals “LINE IN” z.B. CD-Players, Soundexpanders, “PHONES” Kopfhörerausgang LIMEX Mikrofonsystem über das Adapter Kabel. Das Volume des Kopfhörers wird mit dem “MASTER” Potentiometer geregelt. “MIDI” Datenﬂuss am MIDI-OUT des Empfängers “LOW BAT” Batteriespannung des Senders “RF”...
