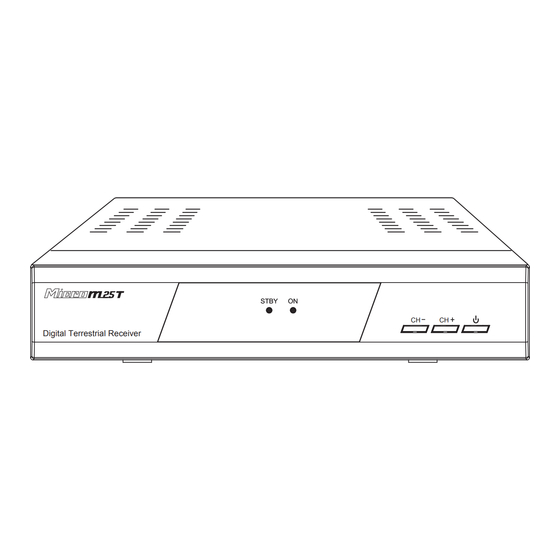

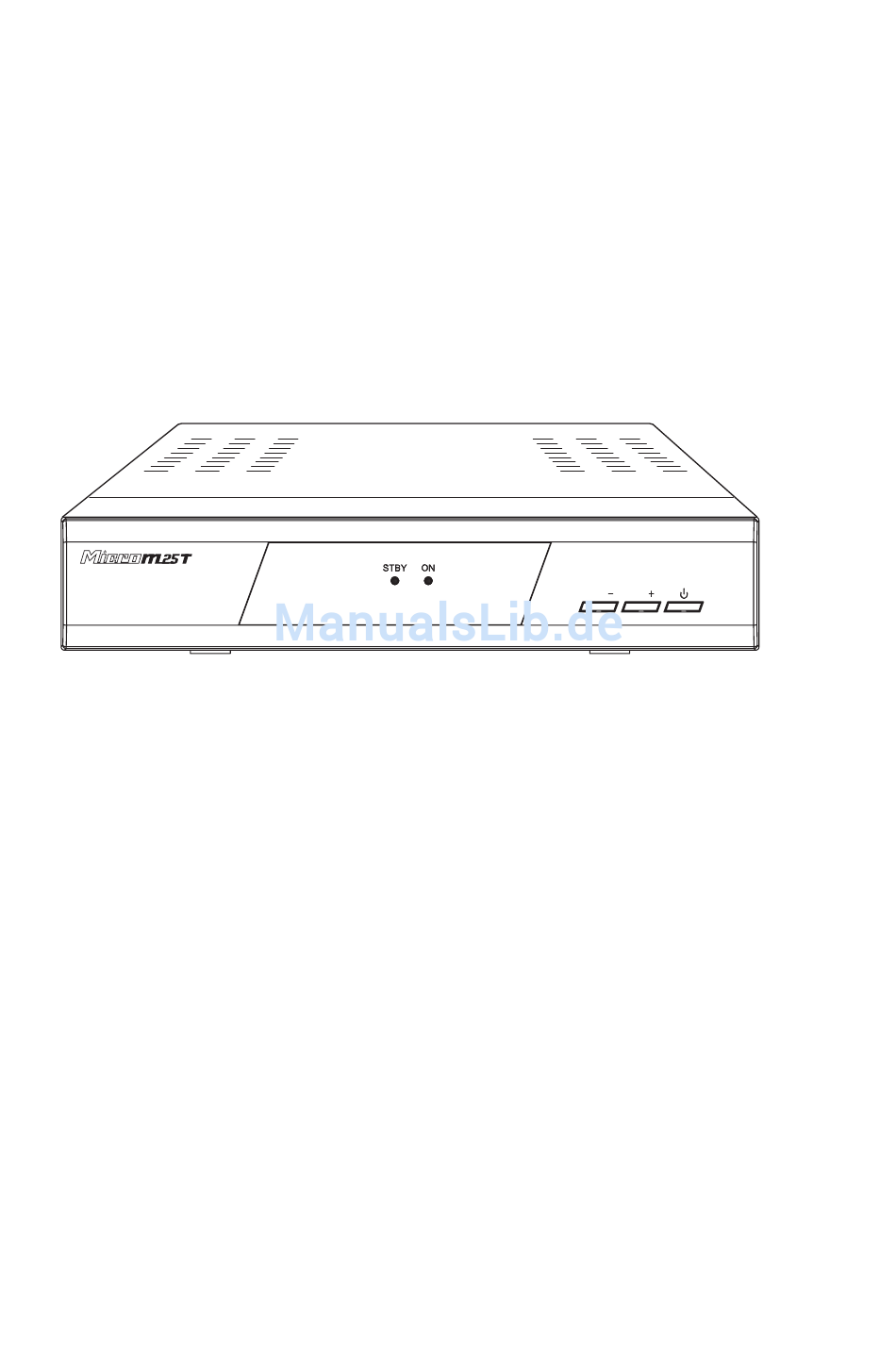

- Seite 1 Digitaler Terrestrischer Receiver M25T Bedienungsanleitung Digital Terrestrial Receiver Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung. Version 1.0, Stand 08.08.2007...
-
Seite 3: Geräteübersicht
Geräteübersicht Receiver Vorderseite Digital Terrestrial Receiver Receiver Rückseite 100-240V~ 50/60Hz Internal F1: T1AL 250V POWER Consumption:8W MAX Fernbedienung RG417 DT1... - Seite 4 Geräteübersicht Die Receiver Vorderseite – Infrarotempfänger für die Signale der Fernbedienung LED STBY Rote LED leuchtet nur im Standby- Betrieb. LED ON Grüne LED leuchtet nur im Normal- Betrieb. Taste Einschalten und auf Standby-Betrieb Standby schalten. Halten Sie diese Taste länger als 10 Sekunden gedrückt, werden die Werks- einstellungen wieder hergestellt.
-
Seite 5: Die Fernbedienung
Die Fernbedienung Standby Einschalten und Standby-Betrieb LIST Zeigt die TV-Programmliste an HELP Hilfefunktion aufrufen TIMER Aufrufen der Timer-Funktion TEXT Teletext aufrufen MUTE Ton-Stummschaltung Multi-Picture-Funktion, Bildvorschau aufrufen Lautstärke anheben/Cursor-Bewegung rechts Im Normalbetrieb: aktuelle Programmliste aufrufen Im Menü: Menüpunkt bestätigen Wechsel zum nächst niedrigeren Programmplatz/ Cursor-Bewegung abwärts Eigene Favoritenliste aufrufen RECALL... -
Seite 6: Vorwort
Vorwort Diese Bedienungsanleitung hilft Ihnen beim • bestimmungsgemäßen • sicheren • vorteilhaften Gebrauch des digitalen terrestrischen Receivers, kurz Receiver genannt. Wir setzen voraus, dass Bediener des Receivers über allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik verfügen. Jede Person, die diesen Receiver •... -
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteübersicht .................. 3 Die Fernbedienung ................4 Vorwort ....................5 Gestaltungsmerkmale ..............5 Inhaltsverzeichnis................6 Sicherheitshinweise ................. 8 Grundlegende Sicherheitshinweise..........8 Erläuterung der Sicherheitshinweise ..........11 Bestimmungsgemäßer Gebrauch............. 11 Lieferumfang ................... 12 Beschreibung.................. 13 In den Menüs navigieren ..............13 Weitere Austattungsmerkmale..............15 Receiver anschließen .............. - Seite 8 ZOOM ....................33 M/P....................33 HELP....................34 Audio....................34 EPG ....................34 PAUSE....................34 TEXT....................35 INFO ....................35 P+ ..................... 35 P- ...................... 36 RECALL.................... 36 FAV ....................36 Sleeptimer..................36 Demontieren..................37 Reinigen................... 37 Ratgeber ..................38 Technische Daten ................40 Hersteller ..................42 Konformitätserklärung ..............
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss • Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. - Seite 10 • Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen. • Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere. Richtiger Standort • Stellen Sie den Receiver auf eine feste, ebene Unterlage. • Vermeiden Sie die Nähe von: - Wärmequellen, wie z.
- Seite 11 Richtiger Umgang mit Batterien • Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. • Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.
-
Seite 12: Erläuterung Der Sicherheitshinweise
Erläuterung der Sicherheitshinweise In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen: Gefahr! Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden. Achtung! Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden. Diese Hinweise enthalten besondere Angaben zum wirt- schaftlichen Gebrauch des Receivers. -
Seite 13: Lieferumfang
Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung. Digital Terrestrial Receiver Anzahl Erklärung Receiver Fernbedienung Batterien Typ LR 03/AAA/1,5 V Bedienunsganleitung (nicht abgebildet) -
Seite 14: Beschreibung
Beschreibung Mit dem Receiver können Sie unverschlüsselte digitale terrestrische Programme (free-to-air) über eine Haus- oder Zimmer-Antenne empfangen. Die mehrsprachige Benutzer-Oberfläche unterstützt folgende Sprachen: • Deutsch • Griechisch • Englisch • Russisch • Französisch • Holländisch • Italienisch • Schwedisch • Portugiesisch •... - Seite 15 Wählen Sie über die V- / V+ Tasten das Menüverzeichnis „Systemeinstellungen“ (Symbol Zahnrad) aus. Unter dem Menüpunkt Empfang finden Sie das weitere Vorgehen.
-
Seite 16: Weitere Austattungsmerkmale
Weitere Ausstattungsmerkmale: • Kurze Umschaltdauer, schneller Bootvorgang beim Einschalten • Speichern des zuletzt gesehenen Programms (Last Channel Memory) • Frequenzeingang 50–860 MHz • 3 Tasten an der Frontblende • Kindersicherung • Automatischer Sender-Suchlauf • 1 Euro-SCART-Anschlus • Durchschleif-Funktion für die terrestrische Antenne •... -
Seite 17: Receiver Anschließen
Receiver anschließen Receiver an Antenne anschließen Achtung! Entfernen Sie vor dem Anschließen alle Folien vom Receiver. Andernfalls kann der Receiver beschädigt werden. Überhitzungsgefahr. Verbinden Sie den Receiver über ein Antennen-Kabel mit der Antenne. Achtung! Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß... -
Seite 18: Anschluss Mit Scart-Kabel
Anschluss mit SCART-Kabel Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver. Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts. -
Seite 19: Anschluss-Schema
Anschluss-Schema 100-240V~ 50/60Hz RISK OF ELECTRIC SHOCK Internal F1: DO NOT OPEN POWER T1AL 250V Consumption:8W MAX... -
Seite 20: Receiver Ans Stromnetz Anschließen
Receiver ans Stromnetz anschließen Achtung! Kontrollieren Sie den ordnungsgemäßen Anschluss alle Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden. Zuerst verbinden Sie das Netzkabel des Receivers in die Steckdose. Das Gerät befindet sich im Betriebs-Modus. Die grüne LED leuchtet. -
Seite 21: In Betrieb Nehmen
In Betrieb nehmen Fernbedienung Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro: LR 03/AAA/1,5 V (im Lieferumfang) Öffnen Sie das Batteriefach. Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein. Und schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet. -
Seite 22: Ein- Und Ausschalten
Ein- und Ausschalten Der Netzschalter an der Rückseite des Receivers muss auf „ON“ gestellt sein. Um zwischen Standby-Modus und Betriebsmodus zu wechseln, drücken Sie die „ “-Taste am Receiver oder an der Fern- bedienung. Im Betriebs-Modus leuchtet die grüne LED. Im Standby-Modus leuchtet die rote LED. -
Seite 23: Menü-Aufbau
Menü-Aufbau Hauptmenü Untermenü Erläuterung Programme TV-Programmliste siehe folgenden Text Radio-Programmliste siehe folgenden Text (Symbol: Alle Favoriten löschen siehe folgenden Text Fernseher) Alle Programme löschen siehe folgenden Text Empfang Autom. Suche siehe folgenden Text Kanalsuchlauf siehe folgenden Text (Symbol: Kanaleinstellung siehe folgenden Text Antenne) Antennenausrichtung siehe folgenden Text... -
Seite 24: In Den Menüs Navigieren
In den Menüs navigieren In den Menüs navigieren Sie mit den Tasten CH▲, CH▼, V+, V-. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen. Änderungen müssen zusätzlich bestätigt werden. Zusätzlich werden in weiteren Untermenüs die Zahlentasten benötigt. -
Seite 25: Programme
Programme • TV-Programmliste Bearbeiten der TV-Programmliste mit folgenden Werkzeugen: 1 Favorit Durch Drücken der 1-Taste legen Sie Ihre Favoriten fest. Ihnen stehen acht Favoritenlisten zur Verfügung. Neben den Programmen erscheint jeweils ein Herz-Symbol. 2 Beweg. Nach Drücken der 2-Taste erscheint hinter dem markierten Programm das Verschieben-Symbol. - Seite 26 Untermenü Beschreibung 1 Löschen, 2 Überspri(ngen), 3 Sperre(n), 4 Bearb., Ändern 5 Alle lösc(hen), ▲▼Wählen, ◄► Gruppe, P+P- Seite, MENU Zurück 1 Löschen Durch Markierung über die 1-Taste lassen sich ausgewählte Sender zum Löschen markieren. Bitte Auswahl mit OK-Taste bestätigen. 2 Überspr(ingen) Durch Markierung über die 2-Taste lassen sich ausgewählte Sender zum Überspringen markieren.
-
Seite 27: Empfang
Empfang • Autom. Suche Einfachste Möglichkeit, um Ihre Programme zu installieren. Wählen Sie im Punkt „Suchmodus“ freie oder komplette Programmpalette . Starten Sie den Suchvorgang über den Punkt „Suche“. Achtung! Dieser Vorgang löscht alle zuvor gespeicherten Programme und speichert die neu gefundenen Programme. •... -
Seite 28: Systemeinstellungen
Systemeinstellungen Punkte in diesem Menüverzeichnis: • OSD-Sprache OSD-Sprache Die mehrsprachige Benutzer-Oberfläche unterstützt folgende Sprachen: • • Griechisch Deutsch • • Russisch Italienisch • • Holländisch Portugiesisch • • Schwedisch Spanisch • • Dänisch Türkisch • • Finnisch Tschechisch • Englisch •... - Seite 29 Wenn Sie diese Funktion aktivieren, wird Ihr Receiver beim Einschalten immer auf das von Ihnen bevorzugte Programm geschaltet. • Region und Zeit Region Wählen Sie das Land aus, in dem Sie den Receiver verwenden. GMT-Nutzung Wählen Sie aus, ob Sie automatische oder manuelle Zeiteinstellung nutzen möchten (Standard-Einstellung „Nach Region“) Zeitanzeige...
- Seite 30 Schlaftimer Ausschaltzeit festlegen zwischen 10 und 120 Minuten Lade Timer-Voreinstellungen Timereinstellungen zurücksetzen • OSD-Einstellung Hier können Sie Ihr OSD-Menü personalisieren. Wenn Sie zur Werkseinstellung zurückkehren möchten, aktivieren Sie den Punkt „Voreinstellungen wiederherstellen“. • Kindersicherung Über diesen Punkt lässt sich die Menüführung oder einzelne Programme sperren.
-
Seite 31: Diverses
Diverses • Information Unter diesem Menüpunkt erhalten Sie technische Informationen zum aktuell empfangenen Programm. • Spiele Drei Spiele stehen zu Ihrer Unterhaltung zur Verfügung. Wir wünschen Ihnen viel Spaß! • Werkseinstellung Unter diesem Menüpunkt können Sie die Werkseinstellungen wiederherstellen. Bitte geben Sie bei Aufforderung der Passworteingabe den aktuellen Code ein (werkseitig 0000). -
Seite 32: Bedienen
Bedienen Bildschirm-Einblendungen bei einem Programm- Wechsel Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden (änderbar) eine Informationsleiste eingeblendet. In dieser Informationsleiste finden Sie folgende Hinweise: Programm –Name Aktuelles Datum Aktuelle Uhrzeit Speicherplatz TXT- Wird angezeigt, wenn der gewählte Sender Teletext anbietet. Symbol EPG- Wird angezeigt, wenn der gewählte Sender die Programm-... -
Seite 33: Benutzer-Oberfläche Auf Dem Tv-Bildschirm
Benutzer-Oberfläche auf dem TV-Bildschirm Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und entsprechend der Bedienungs- anleitung verbunden sein. Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken auf „MENU“-Taste können Sie dieses wieder verlassen. -
Seite 34: Tasten Mit Sonderfunktionen
Tasten mit Sonderfunktionen TV/Radio Mit der TV/Radio-Taste können Sie zwischen Fernseher- und der Radio-Funktion hin- und herschalten. Der Receiver überträgt jetzt ein Radioprogramm und zeigt ein Hintergrundbild an. Um zum Fernsehprogramm zurückzuschalten, drücken Sie auf der Fernbedienung die TV/RADIO-Taste. ZOOM Mit der Zoom-Funktion können Sie einen Bildausschnitt vergrößern. -
Seite 35: Help
HELP Diese Taste hilft Ihnen während Sie sich im Menü befinden bei auftretenden Fragen weiter. Audio Mit der Audio-Taste können Sie die Ton-Spur auswählen, falls ein Sender Mehrkanalton anbietet. Des Weiteren können Sie hier den DolbyDigital-Modus aktivieren (hierzu benötigen Sie zusätzlich eine DolbyDigital-Anlage, der Anschluss erfolgt hinten am Gerät über die COAXIAL-Buchse). -
Seite 36: Text
TEXT Teletext ist ein Informationssystem, das Teletext auf Ihrem Fernsehgerät anzeigt. Für den Teletext-Empfang muss der gewählte Sender diese Funktion unterstützen. Beim Programm-Wechsel wird Ihnen das TXT-Symbol angezeigt. Um den Teletext einzuschalten, drücken Sie die TEXT-Taste. Wenn Sie den Teletext wieder ausschalten möchten, drücken Sie die EXIT-Taste. -
Seite 37: Recall
Im Normalbetrieb wechseln Sie mit dieser Taste zur davor liegenden Programmgruppe. In der TV-Programmliste wechseln Sie in Zehnerschritten die Programme. RECALL Durch drücken dieser Taste gelangen Sie zum zuvor gesehenen Programm. Drücken Sie die FAV-Taste. Der Bildschirm zeigt die von Ihnen festgelegten Favoriten an (siehe oben). -
Seite 38: Demontieren
Demontieren Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung. Entfernen Sie das Antennen-Kabel vom Receiver. Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen. Verpacken Sie den Receiver, die Kabel und die Fernbedienung im Karton. -
Seite 39: Ratgeber
Ratgeber Symptom Mögliche Ursache und Abhilfe Frontanzeige Das Stromkabel ist nicht angeschlossen. dunkel Schließen Sie das Netzteil an die Netz-Steckdose an. Hauptschalter einschalten. Rote Der Receiver ist im Standby-Betrieb. LED leuchtet Drücken Sie die „Standby“-Taste an der Fernbedienung oder am Receiver Kein Ton oder Bild, Ändern Sie den Standort der Antenne. - Seite 40 Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen, wenden Sie sich bitte an Ihren Fachhändler oder den Hersteller.
-
Seite 41: Technische Daten
Technische Daten Receiver Maße in mm (B × T × H) 228 × 165 × 44 Gewicht in Gramm Receiver 740 g Fernbedienung 80g (ohne Batterien) Eingangsfrequenzbereich 146... 860 MHZ Frequenzbereich Tuner-Eingang 50 ... 860 MHz bis Tuner-Ausgang Tuner-Eingang IEC - Kupplung Eingangs-/ Ausgangsimpedanz 75 Ohm Tuner-Ausgang... - Seite 42 Receiver Teletext: Teletextfilter gemäß dem ETS 300 472 –Standard Empfang von Teletextdaten (FBAS) gemäß ITU-R BT.653-2 Zeilen: 6- 22 und 320-335 Anschlußmöglichkeiten TV–SCART ( Ausgang) FBAS, Audio L, R Antenne IN VHF/UHF, 5V / 100mA Antenne OUT VHF/UHF Stromversorgung Netzteil-Eingangsspannung 100-240 V ~, 50/60 Hz Leistungsaufnahme ca.
-
Seite 43: Hersteller
Hersteller Garantie: Die Gewährleistung für den digitalen Satelliten-Receiver M 25 T entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Änderungen am Gerät führen zum Erlöschen der Garantie und Gewährleistung des Herstellers. Sehr geehrter Kunde, unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen. -
Seite 44: Konformitätserklärung
Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: Niederspannungsrichtlinie 73/23/EWG • EN 60065:2002 Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG • EN 55013:2001+A1:2003 • EN 55020:2002 • EN 61000-3-2:2000 • EN 61000-3-3:1995 + A1:2001 Gerätetyp: Digitaler terrestrischer Receiver M25T... -
Seite 45: Glossar
Glossar Alternating Current Anschluss für Wechselstrom Direct Current Anschluss für Gleichstrom Cinch-Stecker Koaxialer Stecker für den Anschluss von TV–Gerät oder Stereoanlage. Electronic Programm Guide Elektronische Programmzeitschrift Free-to-air services Gebührenfreie Dienste, die ohne speziellen Decoder empfangen werden können. Mute Taste der Fernbedienung zur Ton-Stummschaltung. On Screen Display Auf dem Bildschirm sichtbare Menüsteuerung.
