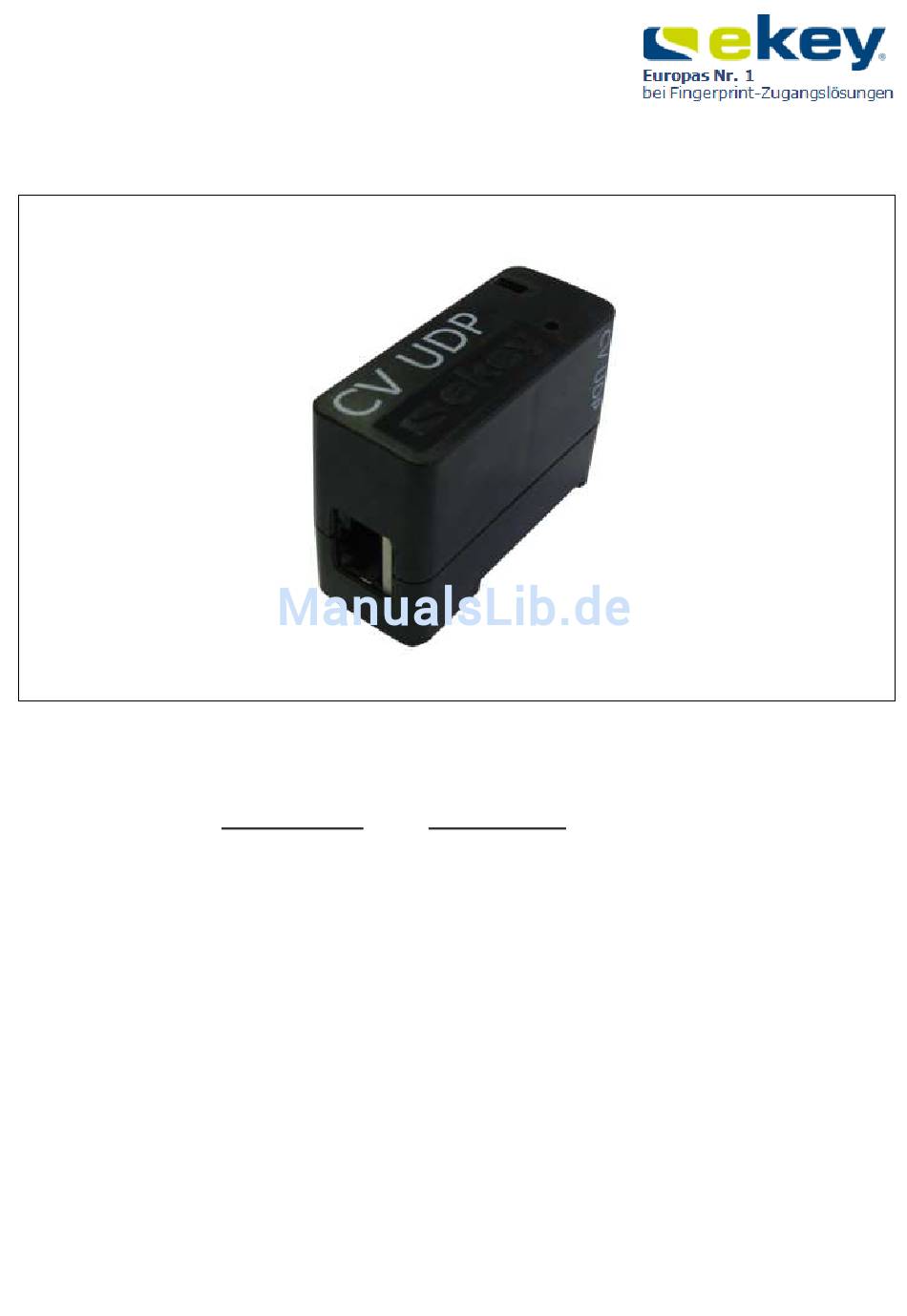

- Seite 1 BEDIENUNGSANLEITUNG ekey converter UDP ID51/156 Version 2 vom 25.9.2012 RS485 - Ethernet-Datenconverter auf UDP Protokoll für die Produktgruppe ekey home und ekey multi...
-
Seite 2: Inhaltsverzeichnis
13.2 PROTOKOLL „HOME“ 13.3 DATENPAKET „MULTI“ 14. WERKSEINSTELLUNG ..................... 17 15. INSTANDHALTUNG....................17 16. ENTSORGUNG ....................... 17 17. TECHNISCHE DATEN ....................18 18. EKEY NIEDERLASSUNGEN ..................18 © ekey biometric systems GmbH Bedienungsanleitung ekey converter UDP RS485 Seite 2 von 18... -
Seite 3: Vorwort
Es wurde mit größter Präzision hergestellt und garantiert Ihnen den zuverlässigen Versand Ihrer Daten aus den Produktgruppen ekey home und ekey multi zu weiteren Anwendungen. Sie können so mit Ihren Fingern weitere Anwendungen steuern und Ihr Leben komfortabler, sicherer und einfacher gestalten. -
Seite 4: Darstellungskonventionen
Anwendung zukommen zu lassen Datenempfänger, Datensenke Einrichtung, Gerät oder elektronisches System, welche die Daten im UDP-Format vom ekey CONVERTER UDP RS485 empfängt und weiterverarbeitet IP-Adresse: Eine IP-Adresse ist eine Adresse in Computernetzen, die – wie z. B. das Internet – auf... -
Seite 5: Produktübersicht
Steckernetzteil 9VAC / 800mA CD ekey converter UDP 7. Allgemeine Sicherheitshinweise 7.1 BESTIMMUNGSGEMÄßER GEBRAUCH Das Produkt ekey converter UDP ist ausschließlich in Verbindung mit den Produkten der Produktgruppe ekey home ekey multi der Fa. ekey biometric Systems Gmbh zu betreiben. -
Seite 6: Gefährdungen Bei Bestimmungsgemäßem Gebrauch
Es gibt keine erkennbaren Gefährdungen bei bestimmungsgemäßem Gebrauch des Produktes. 7.3 ANFORDERUNGEN AN DEN ANWENDER Das Produkt versendet Daten, welche von ekey home bzw. ekey multi geliefert werden, über Ethernet an einen definierten Emfpänger. Der Installateur des Systems hat elektrische Verbindungen herzustellen. Diese Verbindungen dürfen ausschließlich durch Fachpersonal (Elektriker) hergestellt werden. -
Seite 7: Installation Und Inbetriebnahme
8. Installation und Inbetriebnahme 8.1 VORBEREITUNG / VORAUSSETZUNGEN zum Betrieb des Systems benötigen Sie einerseits ein Produkt der Produktgruppe ekey home oder ekey multi der Fa. ekey biometric systems GmbH einen Datenempfänger (Datensenke), der die Daten vom ekey converter UDP empfängt und weiterverarbeitet Stellen für... -
Seite 8: Bedienung
(Elektriker,…) durchgeführt werden! 2.) Verkabeln Sie das System wie folgt (Beispiel) Hier wird nur die Anbindung des ekey converter UDP RS485 an das System ekey home bzw. ekey multi gezeigt. Die Verkabelung des ekey home bzw. ekey multi Systems zur Tür, Türtaster usw. -
Seite 9: Optische Signalisierung
Legen Sie nun die migelieferte CD bzw DVD in den PC zur Konfiguration ein. Der PC muss natürlich mit dem Netzwerk (Ethernet) verbunden sein, mit dem auch der ekey converter UDP RS485 verbunden ist. Öffnet sich der Windows-Explorer nicht automatisch, so öffnen Sie diesen über das Windows Startmenü... - Seite 10 IP Adresse (192.168.1.250) ausgeliefert. Entspricht diese IP-Adresse bereits den Anforderungen Ihres Netzwerkes, kann es sein, dass der ekey converter UDP sofort in der Geräteliste erscheint. Sie können aber für die weiteren Einstellungen ident vorgehen. 2) Klicken Sie ©...
- Seite 11 IP-Adresse, Netzwerkmaske und Netzwerkgateway für den ekey converter UDP sind auf Basis ihrer bestehenden Netzwerkkonfiguration zu bestimmen. Sprechen Sie hier unbedingt mit Ihrem Systemadministrator! 5) Klicken Sie 6) Es dauert nun einige Sekunden bis der ekey CONVERTER UDP mit den eingegebenen Adressdaten in der Geräteliste erscheint. Firmwareversion Seriennummer...
-
Seite 12: Datenpaket Sender Und Empfänger
Definieren Sie nun die Einstellungen zum Datenpaket (Sender und Empfänger) 11. Datenpaket Sender und Empfänger Der ekey converter UDP muss auch Wissen, wem er die Datenpakete senden soll. Sie müssen ihm die IP- Adresse und den Port des Empfängers mitteilen. Gehen Sie dazu schrittweise wie folgt vor: 1) wählen Sie den ekey conveter UDP durch Klick in der Geräteliste. -
Seite 13: Abstandhalter
Das „?“ trennt die einzelnen Datenfelder innerhalb des Datensatzes 13. Protokolltyp Der ekey CONVERTER UDP kann die Zugangsdaten der ekey home bzw. ekey multi Systeme in 3 verschiedenen Protokollen versenden. rare: komplexes Protokoll für Systementwickler für ekey home. Dieses Protokoll ist ident zum Protokoll des ekey CONVERTER UDP in der Version 1.0 und entspricht auch der Werkseinstellung. -
Seite 14: Protokoll „Rare
Bedienung 13.1 PROTOKOLL „RARE“ Das Protokoll „rare“ ist nur in ekey home Systemen verwendbar. Der ekey converter UDP wird mit der Einstellung „rare“ ausgeliefert. Der Inhalt dieses Protokolltyps zeigt sich wie folgt: Position Datensatz Datentyp Werte bei ekey home nVersion... -
Seite 15: Protokoll „Home
Der Finger wird erkannt und Relais 2 schaltet. Der Fingerscanner hat die Seriennummer 80004426110003 Folgender Datensatz wird nun an den Empfänger gesandt 1 0046 3 80004426110003 1 2 © 2010 ekey biometric systems GmbH Bedienungsanleitung ekey converter UDP Seite 15 von 18... -
Seite 16: Datenpaket „Multi
Eingang 1 wird mittels eines Türtasters aktiviert 1 0000 – XXXXXXXXXXXXX 8 1 X = undefiniert. Der digitale Eingang auf der ekey home SE REG wirkt automatisch auf das Relais 1, deshalb wird hier Relais 1 geschalten. 13.3 DATENPAKET „MULTI“... -
Seite 17: Werkseinstellung
Ihr ekey converter UDP wird mit folgenden Einstellungen ab Werk geliefert. 15. Instandhaltung Der ekey converter UDP ist keinen speziellen Wartungsvorgaben unterworfen. Begutachten Sie aber trotzdem das Gerät von Zeit zu Zeit auf offensichtliche Beschädigungen und reagieren Sie darauf entsprechend. -
Seite 18: Technische Daten
Vodovodna cesta 99, SLO-1000 Ljubljana Telefon: +386 1 530 94 89 Fax: +386 1 530 94 93 Support: +386 1 530 94 95 E-Mail: info@ekey.si © ekey biometric systems GmbH Bedienungsanleitung ekey converter UDP RS485 Seite 18 von 18...
