Inhaltszusammenfassung für Adyna M2M-PC NANO
- Seite 1 M2M-PC NANO Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung M2M-PC NANO Inhalt Leistungsbeschreibung ........................2 Gerätebeschreibung ........................3 Sicherheitshinweis ........................... 4 Zeichen und Symbole ......................4 Auslieferungszustand ......................5 Bestimmungsgemäßer Gebrauch .................... 5 Installation ............................6 Installateur ..........................6 Umgebung ..........................6 Klimatische Umgebungsbedingungen ..................7 Anschluss ..........................7 4.4.1... -
Seite 3: Leistungsbeschreibung

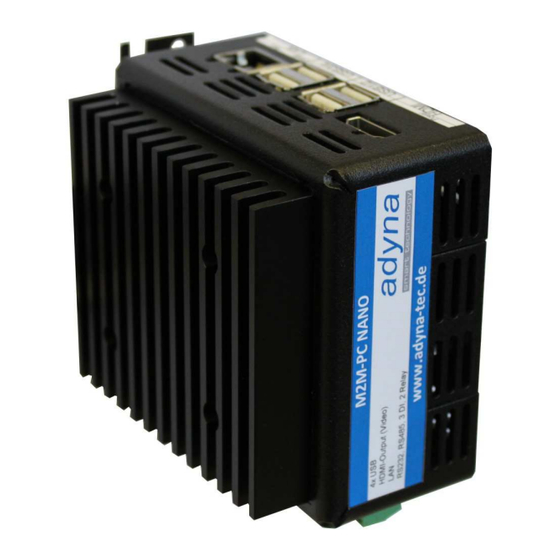

Bedienungsanleitung M2M-PC NANO 1 Leistungsbeschreibung Der M2M-PC Nano ist die ideale Plattform, wenn es auf robustes und kompaktes Low-Power- Design ankommt. Durch den Einsatz des INTEL® ATOM Prozessors steht genügend Leistung für meisten Standard PC-Anwendungen Datenerfassung, SCADA-Anwendungen, Datenbanken, Soft-SPS usw. zur Verfügung. -
Seite 4: Gerätebeschreibung
Bedienungsanleitung M2M-PC NANO 2 Gerätebeschreibung - 3-... -
Seite 5: Sicherheitshinweis
Bedienungsanleitung M2M-PC NANO geöffnete Bodenplatte 3 Sicherheitshinweis 3.1 Zeichen und Symbole In dieser Bedienungsanleitung werden folgende Zeichen und Symbole verwendet: Achtung Besondere Angaben bzw. Ge und Verbote zur Verhütung von Personen-, Sach- und Umweltschäden werden mit dem dargestellten Piktogramm und einer Linie eingeleitet. Der dazugehörige Text endet mit einer Linie. -
Seite 6: Auslieferungszustand
Bedienungsanleitung M2M-PC NANO Gefahr durch Funksignale Gefahren, die durch die Funksignale beim Betrieb des Gerätes entstehen, werden mit dem dargestellten Piktogramm und einer Linie eingeleitet. Der dazugehörige Text endet mit einer Linie. Batterie Gefahren, die bei der Verwendung der Batterie entstehen, werden mit dem dargestellten Piktogramm und einer Linie eingeleitet. -
Seite 7: Installation
M2M-PC Nano installieren um Personen-, Sach- oder Umweltschäden zu verhindern. Bei der Installation sind die jeweiligen nationalen Vorschriften anzuwenden. 4.2 Umgebung Der Installationsort muss so gewählt sein, dass M2M-PC Nano und sämtliche dazugehörigen Kabel nicht durch folgende Umgebungseinflüsse beeinträchtig werden: • Staub, Feuchtigkeit, übermäßige Wärme •... -
Seite 8: Klimatische Umgebungsbedingungen
Bedienungsanleitung M2M-PC NANO Beachten technischen Daten angegebenen Werte für Umgebungsbedingungen. 4.3 Klimatische Umgebungsbedingungen Der PC ist ohne weitere Maßnahmen in dargestellter Einbaulage bis 50°C zu betreiben. Es tritt eine Eigenerwärmung von ca. 20K gegenüber der Umgebungstemperatur auf. Ab 50°C sind Maßnahmen gegen Verbrennungsgefahr zu treffen: •... -
Seite 9: Übersicht
Bedienungsanleitung M2M-PC NANO 4.4.1 Übersicht Im nachfolgenden Bild wird der Anschluss exemplarisch vorgestellt: - 8-... -
Seite 10: Power
Sicherheit eingehalten werden die in den nationalen Bestimmungen geregelt sind. Achtung!!! Zur Verwendung muss die Hutschiene oder der Masseanschluss des M2M-PC Nano selbst geerdet werden! Hinweis Um die Sicherheit zu steigern, setzen Sie bitte immer einen geeigneten Fehlerstromschutzschalter ein. -
Seite 11: Digital-Input
Bedienungsanleitung M2M-PC NANO 4.4.4 Digital-Input Die drei digitalen Eingänge werden aktiv, wenn diese mit Masse beschaltet werden. Diese Eingänge können mit maximal 10V DC beschaltet werden. Zerstörungsgefahr Die digitalen Eingänge können beschädigt werden, wenn eine Spannung über 10V angelegt wird! 4.4.5 Daten Schnittstelle... -
Seite 12: Relais-Ausgang
Bedienungsanleitung M2M-PC NANO 4.4.6 Relais-Ausgang Der PC hat zwei Relaiskontakte die als Wechsler ausgeführt sind. Die Kontakte können 1A in der Gebrauchskategorie AC1 /DC1 schalten. Maximal Charakteristik ist: • 50V AC/DC • • RELAY RS232 RS485 NO COM NO COM... -
Seite 13: Mini Pci Express
Bedienungsanleitung M2M-PC NANO 4.4.7 Mini PCI Express Der mini PCI Express Steckplatz dient der Erweiterung des PC‘s. Bei einem Modem als PCI Karte wird die SIM-Karte unten links mit der Chipseite nach unten eingeführt. Der SIM-Karten Halter ist ein Klapphalter. Zum Öffnen muss die Metalllasche nach oben gedrückt werden und zum Schließen nach unten. - Seite 14 Bedienungsanleitung M2M-PC NANO Card Card Achtung Aufgrund der Art der drahtlosen Kommunikation, können die Übertragung und der Empfang nicht garantiert werden. Die Daten können verzögert, beschädigt oder ganz verloren gehen. Deshalb darf das Gerät nicht in Situationen verwendet werden bei denen es im Fehlerfall zu Personen, Sach- oder Umweltschäden kommen kann.
-
Seite 15: Demo Software
Bedienungsanleitung M2M-PC NANO 5 Demo Software 5.1 Installation Vor dem ersten Starten der Demo Software führen Sie zuerst das Setup von Microsoft .net 4.0 Framework auf dem PC aus. Danach können Sie im Desktop-Ordner „M2M_Nano_Demo_XP_VS2010_C#\M2M_Nano_Demo \bin\Release\M2M_Nano_Demo.exe“ die Applikation ausführen. Hinweis Das M2M_Nano_Demo Programm wird im Projekt Verzeichnis geliefert. -
Seite 16: Demo Projekt
Bedienungsanleitung M2M-PC NANO 5.3 Demo Projekt Ein Visual Studio 2010 Projekt finden Sie im Desktop-Ordner „M2M_Nano_Demo_XP_VS2010_C#“. In diesem Projekt sind die KEApi.cs und keapi.dll von Kontron eingebunden. Mit dieser Schnittstelle lässt sich die Hardware Interfaces programmieren. Dokumentation zur KEAPI finden Sie im Desktop-Ordner „M2M_Nano_Demo_XP_VS2010_C#\Kontron\Doc“... -
Seite 17: Technische Daten
Bedienungsanleitung M2M-PC NANO 6 Technische Daten 6.1 Geräte Daten Intel Atom E6xx mit 1,3 oder 1,6 GHz RAM OnBoard 1 GB DDR II RAM (533 MHz) SATA Flash Disk 8 GB Hard Disk optional 128 GB BIOS Award BIOS Grafik... -
Seite 18: Faq
Bedienungsanleitung M2M-PC NANO 7 FAQ 7.1 Eigenes WIN XP Betriebssystem Datenschnittstellen Probleme: Nach dem Aufspielen eines neues XP System muss zuerst der UART patch aufgespielt werden. Den Patch finden Sie bei den Treibern. „XP_BSP_COMe-mTT10_R01.01.zip\XP_BSP_COMe-mTT10_R01.01\UART patch“ 8 Lieferumfang Im Standard werden die folgenden Artikel geliefert:... -
Seite 19: Garantie
Bedienungsanleitung M2M-PC NANO 9 Garantie Adyna Geräte unterliegen einer strengen Qualitätskontrolle und werden einzeln gefertigt und geprüft. Sollten während der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 12 Monaten (Gewährleistung: 24 Monate) ab Kaufbelegdatum.
