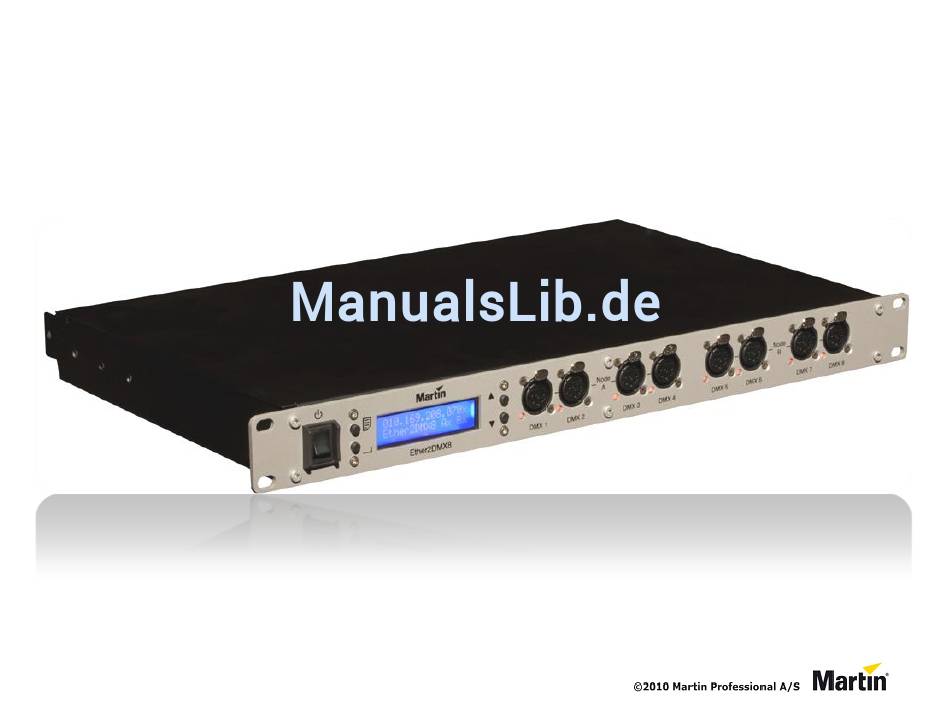

Martin Professional
Ether2DMX8
TM
DMX-Router – und vieles mehr...
Änderung der technischen Daten vorbehalten
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Martin Ether2DMX8

  • Seite 1 Martin Professional Ether2DMX8 DMX-Router – und vieles mehr… Änderung der technischen Daten vorbehalten...

  • Seite 2: Ether2Dmx8 - Einführung

    Was ist der Ether2DMX8? Der Martin Ether2DMX8 macht zusätzliche DMX-Universen verfügbar und/oder gestattet es, DMX-Universen aus der Ferne in einem TCP/IP-Ethernet-Netzwerk zu platzieren. Zudem kann der Ether2DMX8 als Merger, DMX Splitter Hub, Ausfallsicherung, für Playbacks, als DMX-Monitor anderes genutzt werden.
  • Seite 3 Netzwerklast-Management zwingend notwendig. schnellem Prozessor und Unicast-Artnet-Modus bürgt der Ether2DMX8 für verzögerungsfreie Reaktion niedrigere Netzwerklast. Hinzu kommen einfaches Setup und Remote- Zugriff. Mit dem Ether2DMX8 erhalten Sie den besten Artnet-auf-DMX-Konverter, der heutzutage zu bekommen ist. Änderung der technischen Daten vorbehalten...

  • Seite 4: Viele Tools - Ein Gerät

    Ether2DMX8 – Was ist so besonders? Viele Tools – ein Gerät Artnet-auf-DMX-Konverter  DMX Merger  DMX Splitter Hub  Ausfallsicherung  Cue Playback  DMX-Monitor  Schnelles Processing  Niedrige Latenz  Effizientes Netzwerk-Management  Änderung der technischen Daten vorbehalten...
  • Seite 5 Ether2DMX8 – Hauptmerkmale Artnet-auf-DMX-Konvertierung  DMX-auf-Artnet-Konvertierung  10 Factory Presets  10 User Presets  99 Cues mit Fade Time, Hold Time und Cue-Verlinkung  8 Schalteingänge  8 XLR-Anschlüsse, 5-polig, weiblich  DMX Splitter/-Booster  DMX-Monitor  DMX- und Artnet-Testgenerator ...

  • Seite 6: Ether2Dmx8 - Schnell Und Synchron

    Ether2DMX8 – Schnell und synchron Ein ernstes Problem bei großen Systemen ist die Synchronisation von DMX-Universen auf demselben EtherDMX-Gerät. Und noch wichtiger ist die Synchronisation der Geräte untereinander. Auf diesen Punkt haben unsere Ingenieure besonderes Augenmerk gelegt und mit gewitzten Algorithmen einen Weg gefunden, Synchronität zwischen allen DMX-Frames zu erzielen.
  • Seite 7 Ether2DMX8 – Einfacher geht’s nicht! Der Martin Ether2DMX8 ist eines der einfachst zu handhabenden Geräte, die Sie je benutzen werden: 90% aller Einsätze lassen sich mit einem Satz von 10 Factory Presets bewältigen. Keine komplizierten Einstellprozeduren! 1) Maxxyz 2) Maxedia...

  • Seite 8: Ether2Dmx8 - Der Universen-Extender

    Ether2DMX8 – Der Universen-Extender Hauptaufgabe des Ether2DMX8 ist das Hinzufügen oder Replizieren von DMX- Universen in einer Beleuchtungsnetzwerkkonfiguration. Jede Ether2DMX8-Einheit kann bis zu 8 DMX-Universen verwalten. Der Ether2DMX8 wird einfach an eine Artnet/Artnet II-konforme Konsole oder einen PC-basierten Controller angeschlossen.
  • Seite 9 Ether2DMX8 – Broadcast versus Unicast Der Ether2DMX8 kann Artnet im Broadcast- oder Unicast-Modus betreiben. Der Broadcast-Modus ist aufgrund seiner Einfachheit sehr populär, belastet die Netzwerkinfrastruktur jedoch in hohem Maß. Alle empfangenden Geräte erhalten vom sendenden Gerät dieselbe Information. Die rele- vanten Daten müssen von den einzelnen Empfängern ausgefiltert werden.
  • Seite 10 Das Preset dient zur Konvertierung des DMX-Input auf Artnet auf allen 8 Ports unter Verwendung des Adressbereiches 2.x.x.x. Dies schließt den Martin ShowDesigner und viele andere Visualisierungs- programme ein. Diese Funktion lässt sich auch nutzen, um auf ältere Konsolen ohne Artnet-Ausgang zuzugreifen und in ein Artnet-System zu routen.
  • Seite 11 Ether2DMX8 – DMX Splitter/-Booster Der Ether2DMX8 ist als gewöhnlicher DMX Splitter/-Booster verwendbar. Zwei Modi stehen zur Verfügung: DMXSplit 1-7 DMX-Eingang 7 DMX-Ausgänge DMXSplit 1-3 DMX-Eingang A DMX-Eingang B 3 DMX-Ausgang A 3 DMX-Ausgang B Änderung der technischen Daten vorbehalten...
  • Seite 12 Ether2DMX8 – Artnet Clone Das Preset dient zur Replikation eines Standard-Artnet-Knoten mit 4 Input- und 4 Output-Ports. Artnet Clone Out DMX In DMX Clone Out Änderung der technischen Daten vorbehalten...
  • Seite 13 Ether2DMX8 – Merger Der Merger ermöglicht es, zwei Eingänge auf einen Ausgang zu mergen. Der Input kann DMX oder IP sein, ebenso der Output. Die Merge-Priorität ist einstellbar: HTP oder LTP. In IP Merger Merger Änderung der technischen Daten vorbehalten...
  • Seite 14 Ether2DMX8 – DMX-Monitor Der Ether2DMX8 gestattet die Überwachung eines beliebigen DMX-Kanals auf einem beliebigen der 8 verfügbaren DMX-Ports. Die Art der Werteanzeige ist wählbar: Prozentwert, Dezimalwert oder grafische Anzeige. Auch dargestellt werden minimaler und maximaler DMX-Wert in der aktuellen Viewing Session.
  • Seite 15 Ether2DMX8 – DMX Test DMX Test generiert DMX-Daten zur Fehlersuche und für Testzwecke. Es handelt sich um einen langsam ablaufenden, graduellen Zyklus zwischen den DMX-Werten 20 und 200. Die Testdaten können an einzelne Ports oder an alle Ports gleichzeitig geleitet werden.
  • Seite 16 Ether2DMX8 – Cue Playback Der Ether2DMX8-Router kann 99 Cues speichern. Cues sind vielfältig einsetzbar, zum Beispiel für: Standalone-Playbacks, • Backup-Cues für den Fall eines Controller-Ausfalls, • Notbeleuchtungs-Cue für einen Feueralarm, aktiviert via • Schalteingänge, Automatische Lampenzündung beim Systemstart, • Beleuchtungs-Cues, zu deren Playback keine eingeschaltete •...
  • Seite 17 Die Wiedergabe eines Cue blockiert alle anderen laufenden DMX- Prozesse bis der Cue gestoppt wird. Schalteingänge lassen sich mit Cues verlinken, so dass der Ether2DMX8-Router auch als simples Playback-Gerät für Installationen, Messestände oder nicht allzu aufwändig gestaltete Geschäftsumgebungen dienen kann.

  • Seite 18: Ether2Dmx8 - Ausfallsicherung

    Ether2DMX8 – Ausfallsicherung Der Ether2DMX8 kann bei auftretenden Störfällen automatisch von einer • Artnet-Source auf eine andere umschalten. Eine einfache Einstellung erlaubt es, beim Empfang einer IP-Adresse eine Haupt- und eine Backup-Konsole zuzuweisen. Bühne Backup-Konsole Hauptkonsole IP 1 IP 2 Netzwerkschalter Änderung der technischen Daten vorbehalten...
  • Seite 19 Ether2DMX8 – Notfallalarm Eine gebräuchliche Anwendung für ein externes Triggersignal: Viele Gebäudeverordnungen schreiben das Verlinken von Ton- und Lichtsystemen mit dem Feueralarm vor. Bei eintretendem Notfall wird ein Cue getriggert, der alle Inputs überschreibt. Dieser Cue könnte z.B. bei allen verfügbaren Scheinwerfern weißes Licht anschalten.
  • Seite 20 Ether2DMX8 – Web Remote Alle Einstellungen des Ether2DMX8 lassen sich mittels eines gewöhnlichen Web-Browsers per Fernkonfiguration ändern. Diese Möglichkeit vereinfacht das Erstellen von Setups erheblich, wenn sich mehrere Geräte im selben Netzwerk befinden. 192.168.1.1 192.168.1.2 192.168.1.3 192.168.1.4 Änderung der technischen Daten vorbehalten...

  • Seite 21: Ether2Dmx8 - Überblick

    Ether2DMX8 – Überblick DMX In oder - Taster für Out, XLR 5-polig, Menü-Zugriff weiblich LCD- Status-LED für Netz- Display DMX-Port schalter VGA-Monitor- Ausgang PS2 Mouse- 8 Schalteingänge & zum Triggern von Ethernet RJ-45- Tastatur- USB-Typ-B- 2 USB-Typ-A- Presets oder Cues...
  • Seite 22 Ether2DMX8 – Technische Daten Maße/Gewicht • Front-Panel-Display mit 4 Menütasten • Länge: 288 mm • Merging-Setup, bei dem mehrere Inputs gemäß LTO oder HTP auf • Breite: 482,2 mm einen Ausgang geroutet werden • Höhe: 43,6 mm • Ports wahlweise als Ein- oder Ausgang •...
  • Seite 23 Ether2DMX8 – Abmessungen Tiefe:288 mm Breite: 482,2mm (19"-Rackgerät) Höhe: 43,6mm (1 HE) Gewicht: 3,6 kg Änderung der technischen Daten vorbehalten...
