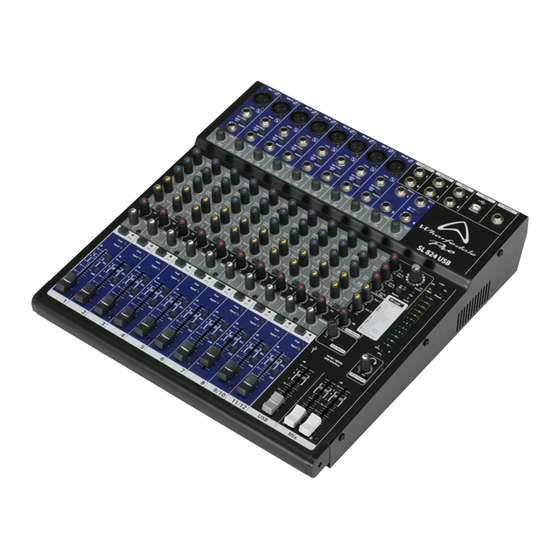

- Seite 1 SL Serie - Mischpulte Wharfedale SL824USB & SL1224USB Studio/Live Mixer BEDIENUNGSANLEITUNG Seite 1 SL824 & SL1224 Bedienungsanleitung INDD1 – deutsch -110601...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung SL824USB & SL1224USB Studio / Live Mixer Inhaltsverzeichnis Wichtige Warnungen und Sicherheitsinformationen ............Einführung ........................Über die SL Baureihe ....................Funktionen ........................Mono Kanäle ........................6 Stereo Kanäle ........................ FX und Aux Bereich ....................... Ein- und Ausgänge an der Vorderseite ................ -
Seite 3: Wichtige Warnungen Und Sicherheitsinformationen
Bedienungsanleitung SL824USB & SL1224USB Studio / Live Mixer Wichtige Warnungen und Sicherheitsinformationen Lesen Sie diese Anleitungen. Befolgen Sie alle Anweisungen. Bewahren Sie diese Anleitungen auf. Beachten Sie alle Warnungen. Verwenden Sie das Gerät nicht in der Nähe von Wasser. Reinigen Sie das Gerät nur mit einem trockenen Tuch. - Seite 4 Bedienungsanleitung SL824USB & SL1224USB Studio / Live Mixer 19. - Dieses Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf das Vorhandensein von nicht isolierten „gefährlichen Spannungen“ innerhalb des Gerätegehäuses aufmerksam machen, welche von ausreichender Größe sind, um das Risiko eines elektrischen Schlags darzustellen.
-
Seite 5: Einführung
Potential und wird durch einen eigenen FX- Sende-Kanal und 2 Auxiliaries ergänzt. Funktionen ♦ 8 Monokanäle beim SL824USB und 12 Monokanäle beim SL1224USB. ♦ 2 Stereokanäle (1 schaltbarer Stereo Line/USB Returnkanal. ♦ Voll-Duplex 16 Bit / 48 kHz. USB Schnittstelle mit 2 Ein- und 2 Ausgängen. -
Seite 6: Mono Kanäle
Bedienungsanleitung SL824USB & SL1224USB Studio / Live Mixer Mono Kanäle 1. Symmetrischer XLR Eingang für den Mikrofonanschluss 2. Symmetrischer/Unsymmetrischer Klinkeneingang für Hochpegelquellen. 3. Hochpassfilter (HPF) mit 80 Hz. Grenzfrequenz 4. TRS Insertpunkt für Prozessoren oder zur Verwendung als Direktausgang 5. Gain Regler zur Kalibrierung der Quellen und Erreichung einer korrekten Pegelzu- sammensetzung 6. -
Seite 7: Stereo Kanäle
Bedienungsanleitung SL824USB & SL1224USB Studio / Live Mixer Stereo Kanäle 1. Symmetrischer XLR Eingang für den linken Kanal oder Mono- Hochpegelquellen 2. Umschalter zwischen USB- und Hochpegelquellen 3. Symmetrischer XLR Eingang für den rechten Kanal von Stereo- Hochpegelquellen 4. Gain Regler zur Kalibrierung der Quellen und Erreichung einer korrekten Pegelzu- sammensetzung 5. -
Seite 8: Fx Und Aux Bereich
Bedienungsanleitung SL824USB & SL1224USB Studio / Live Mixer FX und AUX Bereich 1. Sendet den FX Ausgang an den Auxiliary Bus 1, sodass FX in Monitor- abmischungen gehört werden kann 2. Sendet den FX Ausgang an den Auxiliary Bus 2, sodass FX in Moni- torabmischungen gehört werden kann. -
Seite 9: Master Bereich
Bedienungsanleitung SL824USB & SL1224USB Studio / Live Mixer Master Bereich 1. Schaltet die +48 Volt Phantomspeisung ein oder aus. 2. Zeigt die +48 Volt Phantomspeisungsaktivität an. 3. Zeigt die Wechselstromversorgung an. 4. Zeigt den Pegel am Master- Bus an, wenn PFL aktiviert ist, wird der Pegel des ausgewählten Kanals angezeigt (nur linke Seite... -
Seite 10: Usb Schnittstelle
Bedienungsanleitung SL824USB & SL1224USB Studio / Live Mixer USB Schnittstelle Der USB Anschluss ermöglicht es Computern mit USB Anschluss, direkt mit den Mischpultern der SL Baureihe für Vollduplex- Aufnahme und Wiedergabe zu kommunizieren. Während der letzten Jahre hat die Einführung der USB Verbindungen eine neue Wertschätzung für die Möglichkeiten von Computer Audio mit sich gebracht und... -
Seite 11: Anschluss- Skizze
Bedienungsanleitung SL824USB & SL1224USB Studio / Live Mixer Anschluss- Skizze Seite 11 SL824 & SL1224 Bedienungsanleitung INDD15 – 110601... -
Seite 12: Maßzeichnungen
Bedienungsanleitung SL824USB & SL1224USB Studio / Live Mixer Maß- Zeichnung Seite 12 SL824 & SL1224 Bedienungsanleitung INDD1 deutsch – 110601... -
Seite 13: Blockschaltbild
Bedienungsanleitung SL824USB & SL1224USB Studio / Live Mixer Blockschaltbild Seite 13 SL824 & SL1224 Bedienungsanleitung INDD15 – 110601... -
Seite 14: Technische Daten
Bedienungsanleitung SL824USB & SL1224USB Studio / Live Mixer Technische Daten 0 dBu = 0,775 Vrms SL824USB Mischpult Maximalpegel Symmetrischer Ausgang Main Symmetrischer XLR Ausgang +26.5dBu ±1dBu Pegel (1%T.H.D. at 1KHz ) Main ¼” Symmetrischer Klinkenausgang: +26,5dBu ±1dBu Maximalpegel Unsymmetrisch Main Unsymmetrischer XLR Ausgang +21dBu ±1dBu Ausgangspegel (1%T.H.D. -
Seite 15: Gewährleistung
6,85 kp Wharfedale Pro Gewährleistung Auf Produkte der Wharfedale Pro SL Serie wird über einen Zeitraum von einem Jahr eine Garantie auf Arbeitszeit und Materialdefekte gewährt. Im Falle einer Funktionsstörung kontaktieren Sie Ihren autori- sierten Wharfedale Pro Händler oder Vertrieb bezüglich Informationen. Es wird darauf hingewiesen, das die Garantiebedingungen von Land zu Land unterschiedlich sein können. -
Seite 16: Kontaktadressen
Bedienungsanleitung SL824USB & SL1224USB Studio / Live Mixer Vertrieb: IAD GmbH. International Audio Distribution Johann- Georg- Halske- Str. 11 41 352 Korschenbroich Deutschland Tel.: 0049-2161-61783-0 Fax: 0049-2161-61783-50 E-Mail: info@iad-gmbh.de Satz- und Druckfehler vorbehalten. Übersetzung: H. Hirner, A – Krems, 110401...
