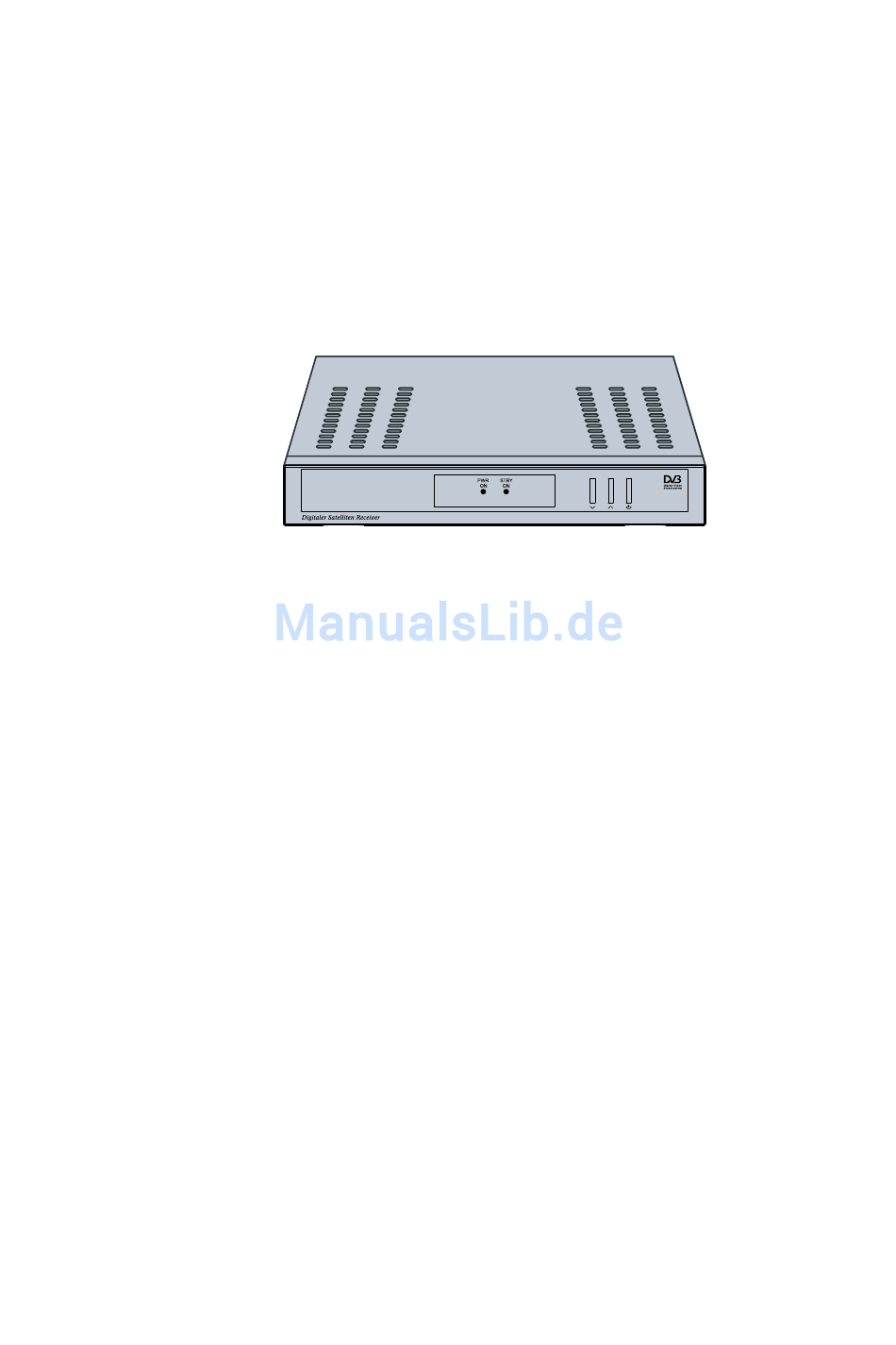

- Seite 1 Digitaler Satelliten Receiver Bedienungsanleitung Version 1.4, Stand 07.09.2005 GL10756...
- Seite 3 Digitaler Satelliten Receiver Receiver Vorderseite Receiver Rückseite LNB IN +13/+18V IF OUT 300mA Max 90~260V 50/60Hz 15W POWER Internal F1 : Consumption : 15W T2AL 250V RS232 SPDIF AUDIO Fernbedienung RG405 DS1...
-
Seite 4: Geräteübersicht
Geräteübersicht Die Receiver Vorderseite – Infrarotempfänger für die Signale der Fernbedienung LED POWER Rote LED leuchtet im Normal-Betrieb und im Standby-Betrieb. LED StdBy Grüne LED leuchtet nur im Standby-Betrieb (die rote LED leuchtet dabei auch). Taste StdBy Einschalten und auf Standby-Betrieb schalten Taste CH+ Wechsel zum nächst höheren... -
Seite 5: Die Fernbedienung
Die Fernbedienung STANDBY Einschalten und Standby-Betrieb ZOOM Bild vergrößern LIST TV-Programmliste aufrufen TIMER Timer aufrufen TEXT Teletext aufrufen MUTE Ton-Stummschaltung Multi-Picture-Funktion, Bildvorschau aufrufen Lautstärke anheben/Cursor-Bewegung rechts Im Normalbetrieb: aktuelle Programmliste aufrufen. Im Menü: Menüpunkt bestätigen. Wechsel zum nächst niedrigeren Programmplatz/ Cursor-Bewegung abwärts Eigene Favoritenliste aufrufen. -
Seite 6: Vorwort
Vorwort Diese Bedienungsanleitung hilft Ihnen beim • bestimmungsgemäßen, • sicheren und • vorteilhaften Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt. Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat. Jede Person, die diesen Receiver •... -
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteübersicht .................. 2 Die Fernbedienung ................3 Vorwort ....................5 Gestaltungsmerkmale ..............5 Inhaltsverzeichnis................6 Sicherheitshinweise ................. 8 Grundlegende Sicherheitshinweise ........... 8 Erläuterung der Sicherheitshinweise ..........11 Bestimmungsgemäßer Gebrauch............. 11 Lieferumfang ................... 12 Beschreibung.................. 13 Receiver anschließen ..............16 Antennen-Kabel montieren............... - Seite 8 Akustisches Signal zum Ausrichten der Satelliten-Antenne..... 37 Audio....................39 Zoom....................39 List ....................39 Umschalten TV/SAT ................. 39 Umschalten TV/Radio............... 40 Teletext ..................... 40 FAV ....................41 Pause....................41 Demontieren..................42 Reinigen................... 42 Fehlfunktionen beseitigen ............. 43 Technische Daten ................45 Konformitätserklärung ..............
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss • Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. - Seite 10 • Wenn das Netzkabel beschädigt ist, müssen Sie den Receiver von Fachpersonal reparieren lassen bevor sie ihn erneut verwenden. Es besteht sonst die Gefahr eines Stromschlags. • Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen, oder mit der Antennen-Anlage spielen. •...
- Seite 11 Richtiger Umgang mit Batterien • Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. • Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.
-
Seite 12: Erläuterung Der Sicherheitshinweise
Erläuterung der Sicherheitshinweise In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen: Gefahr! Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden. Achtung! Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden. Diese Hinweise enthalten besondere Angaben zum wirt- schaftlichen Gebrauch des Receivers. -
Seite 13: Lieferumfang
Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung. Anzahl Erklärung Receiver Fernbedienung Batterien Typ LR 03/AAA/1,5 V Bedienungsanleitung (nicht abgebildet) -
Seite 14: Beschreibung
Beschreibung Mit dem Receiver können Sie unverschlüsselte digitale Satelliten- Programme (free-to-air) über eine Satelliten-Antenne empfangen. Sie brauchen den Receiver vorerst nicht zu programmieren. Die wichtigsten Sender und Satelliten sind vorprogrammiert. Die Satelliten-Antenne muss auf den gewünschten Satelliten ausgerichtet sein. Der Receiver sucht weitere neue Programme, sobald Sie den automatischen Sender-Suchlauf für diesen Satelliten starten. - Seite 15 • Astra2 28E • EutelSatW3A 7E • AtlanticBird3 5W (früher France Telecom 2D) • HispaSat 30W • HellasSat 39E Weitere Ausstattungsmerkmale: • Software-Update via Satellit ASTRA 19,2° Ost, oder über den RS232-Anschluss auf der Geräterückseite. • Kurze Umschaltdauer, schneller Bootvorgang beim Einschalten •...
- Seite 16 • 2 Euro-SCART-Anschlüsse, für TV- und Videogerät (VCR) • CVBS-Videoausgangs-Signal • Im Standby-Betrieb Durchschleif-Funktion zum Anschluss eines Analog-Receivers (loop through) • Super-Fast-Videotext mit einem Speicher von 800 Seiten • Digitaler DVB-Radio-Empfang, Radio-Hintergrundbild (Background-Display) • Beim Programmwechsel erhalten Sie in einer Anzeige weitere Programminformationen.
-
Seite 17: Receiver Anschließen
• Digitaler Sat-Finder optisch + akustisch zum Ausrichten des Parabol-Spiegels. Zusätzlich können Sie über unsere Hotline einen passenden Programm-Editor erhalten. Mit Ihrem Computer können Sie dann die Programmlisten des Receivers bearbeiten. Bitte beachten Sie hierzu die Informationen auf unserer Homepage. Receiver anschließen Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten- Antenne verbunden. -
Seite 18: Antennen-Kabel Montieren
Antennen-Kabel montieren (vgl. Montage-Schema auf der nachfolgenden Seite) Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen Sie eine Abisolierzange und einen Seitenschneider. Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis auf den inneren Leiter ab. Trennen Sie vorsichtig 10 mm der äußeren Isolierung ab, so dass das Drahtgeflecht frei liegt. - Seite 19 Montage-Schema Schrauben Sie den F-Stecker des Koaxial-Kabels auf den Antennen-Anschluss „LNB IN“ am Receiver. Das andere Ende des Koaxial-Kabels schrauben Sie am LNB fest.
-
Seite 20: Anschluss Mit Scart-Kabel
Anschluss mit SCART-Kabel Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver. Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts. Wenn Sie ein Video-Aufnahme-Gerät anschließen möchten, stecken Sie ein SCART-Kabel in die SCART-Buchse „VCR“ am Receiver. -
Seite 21: Anschluss-Schema
Anschluss-Schema LNB IN +13/+18V IF OUT 300mA Max 90~260V 50/60Hz 15W POWER Internal F1 : Consumption : 15W T2AL 250V RS232 SPDIF AUDIO... -
Seite 22: Anschluss Mit Cinch-Kabel
Anschluss mit Cinch-Kabel Wenn Sie eine Stereo-Anlage anschließen möchten, verbinden Sie die Cinch-Stecker des Cinch-Kabels mit den Buchsen „AUDIO R“ und „AUDIO L“ des Receivers. Achtung! Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören. Beachten Sie unbedingt die Angaben zum Anschluss eines Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage. -
Seite 23: Anschluss Koaxialer Digitalausgang
Anschluss koaxialer Digitalausgang Stecken Sie das Koaxial-Kabel in den Anschluss „SPDIF“ am Receiver. Verbinden Sie das Koaxial-Kabel mit dem Audio-Digital-Receiver. Anschluss-Schema LNB IN +13/+18V IF OUT 300mA Max 90~260V 50/60Hz 15W POWER Internal F1 : Consumption : 15W T2AL 250V RS232 SPDIF AUDIO... -
Seite 24: In Betrieb Nehmen
In Betrieb nehmen Fernbedienung Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro: LR 03/AAA/1,5 V Öffnen Sie das Batteriefach. Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein und schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet. Tauschen Sie schwächer werdende Batterien rechtzeitig aus. -
Seite 25: Receiver
Receiver Achtung! Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden. Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie die angeschlossenen Geräte ein. Schalten Sie den AV-Kanal am TV-Gerät ein. Stecken Sie den Netz-Stecker des Receivers in die Netz- Steckdose. -
Seite 26: Bedienen
Bedienen Bildschirm-Einblendungen bei einem Programm- Wechsel Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden (änderbar) eine Informationsleiste eingeblendet. In dieser Informationsleiste finden Sie folgende Hinweise: Programm –Name Empfangener Satellit Aktuelles Datum Aktuelle Uhrzeit Speicherplatz Wird angezeigt, wenn der gewählte Sender Teletext anbietet. TXT- Symbol Wird angezeigt, wenn der gewählte Sender die Programm-... -
Seite 27: Benutzer-Oberfläche Auf Dem Tv-Bildschirm
Benutzer-Oberfläche auf dem TV-Bildschirm Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und mit einem Kabel (SCART oder CINCH) verbunden sein. Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken auf „MENU“-Taste können Sie dieses wieder verlassen. -
Seite 28: Menü-Aufbau
Menü-Aufbau Hauptmenü Untermenü Erläuterung Programm TV-Programmliste siehe folgenden Text Radio-Programmliste siehe folgenden Text (Symbol: Alle löschen siehe folgenden Text Fernseher) Installation Antenneneinstellung siehe folgenden Text Autom. Suche siehe folgenden Text (Symbol: Sat- TP-Suche siehe folgenden Text Antenne) Jetzige Suche siehe folgenden Text System –... -
Seite 29: In Den Menüs Navigieren
Einstellung Information siehe folgenden Text Spiel siehe folgenden Text (Symbol: Standardwert siehe folgenden Text Werkzeuge) Softwareupgrade siehe folgenden Text In den Menüs navigieren In den Menüs navigieren Sie mit den Tasten CH+, CH-, V+, V-. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. -
Seite 30: Programm (Symbol: Fernseher)
Programm (Symbol: Fernseher) Untermenü Beschreibung 1 Favorit, 2 Bewegu, 3 Finden, 4 Sort, 5 Ändern, Programmliste 6 Typ, ▲▼Wählen, V- V+ Gruppe, OK Eingabe, EXIT Abbr. Radio- wie oben Programmliste Alle löschen Löschung der kompletten Programmliste. Dazu: Passworteingabe (Werkseinstellung 0000) und Warnmeldungabfrage mit Ja bestätigen. - Seite 31 Nach Passworteingabe (Werkseinstellung 0000) erscheinen neue Auswahlmöglichkeiten. Untermenü Beschreibung Ändern 1 Löschen, 2 Überspr, 3 Sperren, 4 Ändern, 5 Erstelle, 6 Alle lös, ▲▼Wählen, V- V+ Gruppe, P+P- Seite, EXIT Abbr. 1 Löschen Durch Markierung über die 1-Taste lassen sich ausgewählte Sender zum Löschen markieren.
-
Seite 32: Installation (Symbol: Sat-Antenne)
Installation (Symbol: Sat-Antenne) Untermenü Beschreibung Antennen- Satellit Satelliten-Auswahl, einstellung (Beispiel: ASTRA19E) LNB Typ LNB-Typ auswählen (Standardeinstellung ist Universal) 22K(Hz) 22KHz-Aktivierung, (Hinweis: bei LNB-Typ Universal erfolgt die Aktivierung automatisch) DiSEqC Switch DiSEqC-Ebene auswählen DiSEqC DiSEqC-Befehl auswählen Beispiel: Astra und Hotbird Doppel-Empfang Astra = 1 / 2 Hotbird = 2 / 2 Für Steuerung des Motors... - Seite 33 Kanalsuchlauf) Transponder-Daten lassen sich manuell ändern. Der Vorgang wird über „Suche“ gestartet. Jetzige Suche Vorprogrammierte Frequenzen (Transponder) durchsuchen. (Normaler Automatik-Suchlauf)
-
Seite 34: Systemeinstellungen (Symbol: Zahnrad)
Systemeinstellungen (Symbol: Zahnrad) Untermenü Beschreibung Sprache Sprache Auswahl der Menüsprache (OSD) Erster Vorauswahl der Audio-Sprache Audiokanal (wenn vom Sender angeboten) Zweiter Vorauswahl der Audio-Sprache Audiokanal (wenn vom Sender angeboten) TV System Anzeigemodus Auswahl des Übertragunssystems Standardauswahl: Auto Aspektmode Auswahl des Bildformats Standardauswahl: 4:3 LB (Letterbox) Sender- Anlaufkanal. - Seite 35 Passwort Neues Passwort bestätigen. Bestätige(n) LNB Leistung LNB-Stromversorgung Ein- und Ausschalten. Voreingestellt ist EIN. Tabelle zur Timer-Einstellung Untermenü Beschreibung Timer-Nummer Auswahl der Timernummer 1-8. Timer-Mode Art der Wiederholung (einmal, täglich, wöchentlich, monatlich, jährlich, aus). Bei der Einstellung „aus“ wird der Timer deaktiviert. Timer-Service Umschalten zwischen Programm-Timer und Erinnerungs- Funktion.
-
Seite 36: Einstellung (Symbol: Werkzeuge)
Einstellung (Symbol: Werkzeuge) Untermenü Beschreibung Information Anzeige der Empfangs-Parameter . (Diese Anzeige Aktivierung des akustischen Tonsignals über 1- ist auch direkt Taste. über die INFO- Taste erreichbar.) Spiel Hier stehen die drei Spiele: Tetris, Schlangen, Othello zur Verfügung. Standardwert Receiver auf die Werkseinstellung zurückstellen. Alle Änderungen werden rückgängig gemacht. -
Seite 37: Software-Update Via Satellit
Software-Update via Satellit Das Update hat nichts mit dem Speichern von neuen Fernsehkanälen zu tun, sondern dient lediglich zum Erneuern der Betriebssoftware des Receivers. Das Update ist im Normalfall nicht zum ordentlichen Betrieb des Receivers notwendig. Sie müssen Ihre Satelliten-Anlage auf den Satelliten ASTRA 19,2°... -
Seite 38: Tasten Mit Sonderfunktionen
Tasten mit Sonderfunktionen Elektronische Programmzeitschrift (electronic program guide). Um die Funktion zu aktivieren drücken Sie bitte die EPG-Taste. Die Programmliste erscheint. Mit den CH+ und CH- Tasten können Sie ein Programm auswählen. Auf der rechten Seite werden die aktuelle und nachfolgende Sendung angezeigt. - Seite 39 Über das TV-Gerät wird ein Signalton ausgegeben. Ein lauteres und höheres Signal zeigt eine bessere Ausrichtung der Antenne an.
-
Seite 40: Audio
Audio Mit der Audio-Taste können Sie die Ton-Spur auswählen, falls ein Sender Mehrkanalton anbietet. Des Weiteren können Sie hier den DolbyDigital-Modus aktivieren (hierzu benötigen Sie zusätzlich eine DolbyDigital-Anlage, der Anschluss erfolgt hinten am Gerät über die COAXIAL-Buchse). Zoom Mit der Zoom-Funktion können Sie einen Bildausschnitt vergrößern. Drücken Sie zweimal auf die ZOOM-Taste. -
Seite 41: Umschalten Tv/Radio
Umschalten TV/Radio Mit der „TV/Radio“-Taste können Sie zwischen Fernseher- und der DVB-Radio-Funktion hin- und herschalten. Der Receiver überträgt jetzt ein Radioprogramm und zeigt ein Hintergrundbild an. Um zum Fernsehprogramm zurückzuschalten, drücken Sie auf der Fernbedienung die „TV/Radio“-Taste. Teletext Teletext ist ein Informationssystem, das Teletext auf Ihrem Fernsehgerät anzeigt. -
Seite 42: Fav
Drücken Sie die FAV-Taste. Der Bildschirm zeigt die von Ihnen festgelegten Favoriten an (siehe oben). Wählen Sie ein Programm aus der Favoritenliste. Zum Auswählen drücken Sie die OK-Taste. Mit den V+ und V- Tasten können Sie zwischen den Programmgruppen hin- und herschalten. Pause Drücken Sie dafür die PAUSE-Taste. -
Seite 43: Demontieren
Demontieren Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung. Schrauben Sie das LNB-Kabel vom Receiver ab. Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen. Verpacken Sie den Receiver, die Kabel und die Fernbedienung im Karton. -
Seite 44: Fehlfunktionen Beseitigen
Fehlfunktionen beseitigen Symptom Mögliche Ursache und Abhilfe Satellit wird nicht Beispiel: ASTRA19E gefunden, oder Taste 1 (Vorprogrammierung: „Das Erste“) kein Signal Taste INFO („Das Erste“, FR11837) Signal UND Qualität sind beide 0 % senkrechten Spiegel nach Süd ausrichten Wenige Millimeter nach links drehen, ca. 3 Sekunden warten und wiederholen, bis Signal UND Qualität angezeigt werden. - Seite 45 Bild an. Das TV-Gerät ist nicht im AV-Modus. Schalten Sie das TV-Gerät auf den jeweiligen AV- Eingang. Schlechtes Bild, Die Antenne ist nicht genau auf den Satelliten Blockierfehler, ausgerichtet. Klötzchenbildung, Richten Sie die Antenne genauer aus. Benützen Sie Tonstop dafür die INFO-Taste auf der Fernbedienung. Signalanzeige für die Antennenausrichtung wird angezeigt.
-
Seite 46: Technische Daten
Technische Daten Receiver Maße in mm (B × T × H) 285 × 160 × 48 Gewicht in Gramm Receiver 1020 g Fernbedienung 80 g (ohne Batterien) Eingangsfrequenzbereich 950 MHz ~ 2150 MHz IF-Bandbreite 55 MHz/8 MHz (unter 5MS/s) Stromversorgung LNB 13/18 GS, 0,30 A max. - Seite 47 Stromversorgung Netzteil-Eingangsspannung 100-240 V ~, 50/60 Hz Leistungsaufnahme ca. 10 W ( Betrieb mit Single LNB ) ca. 2 W ( Bereitschaft ) Betriebstemperatur 0 ºC ~ +40 ºC Lagerungstemperatur – 40 ºC ~ + 65 ºC...
-
Seite 48: Konformitätserklärung
Konformitätserklärung Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: Niederspannungsrichtlinie 73/23/EWG • EN 60065:2002 Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG • EN 55013:2001+A1:2003 • EN 55020:2002 • EN 61000-3-2:2000 • EN 61000-3-3:1995 + A1:2001 Gerätetyp: Digitaler Satelliten Receiver DVB-S... -
Seite 49: Glossar
Glossar Alternating Current Anschluss für Wechselstrom Direct Current Anschluss für Gleichstrom Koaxialer Stecker für den Anschluss von TV-Gerät oder Cinch-Stecker Stereoanlage. Digital Satellite Equipment Control DiSEqC Digitales System, mit dem der Empfänger verschiedene Komponenten der Außeneinheit steuern kann. Es wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel Astra und Eutelsat) gebraucht. - Seite 50 Empfangsgerät, das die Signale von der Antenne in Video- Receiver und Audiosignale umwandelt. 21-polige Steckverbindung zum Anschluss des SCART Fernsehgerätes an den Receiver. Wechsel zwischen aktuellem und letztgesehenem Programm Swap-Funktion Satellitenfrequenz. Auf einem Transponder können mehrere Transponder digitale Programme gleichzeitig gesendet werden. Abkürzung für Video Cassette Recorder.
