Roda Computer BOB DA05 Bedienungsanleitung
Inhaltszusammenfassung für Roda Computer BOB DA05

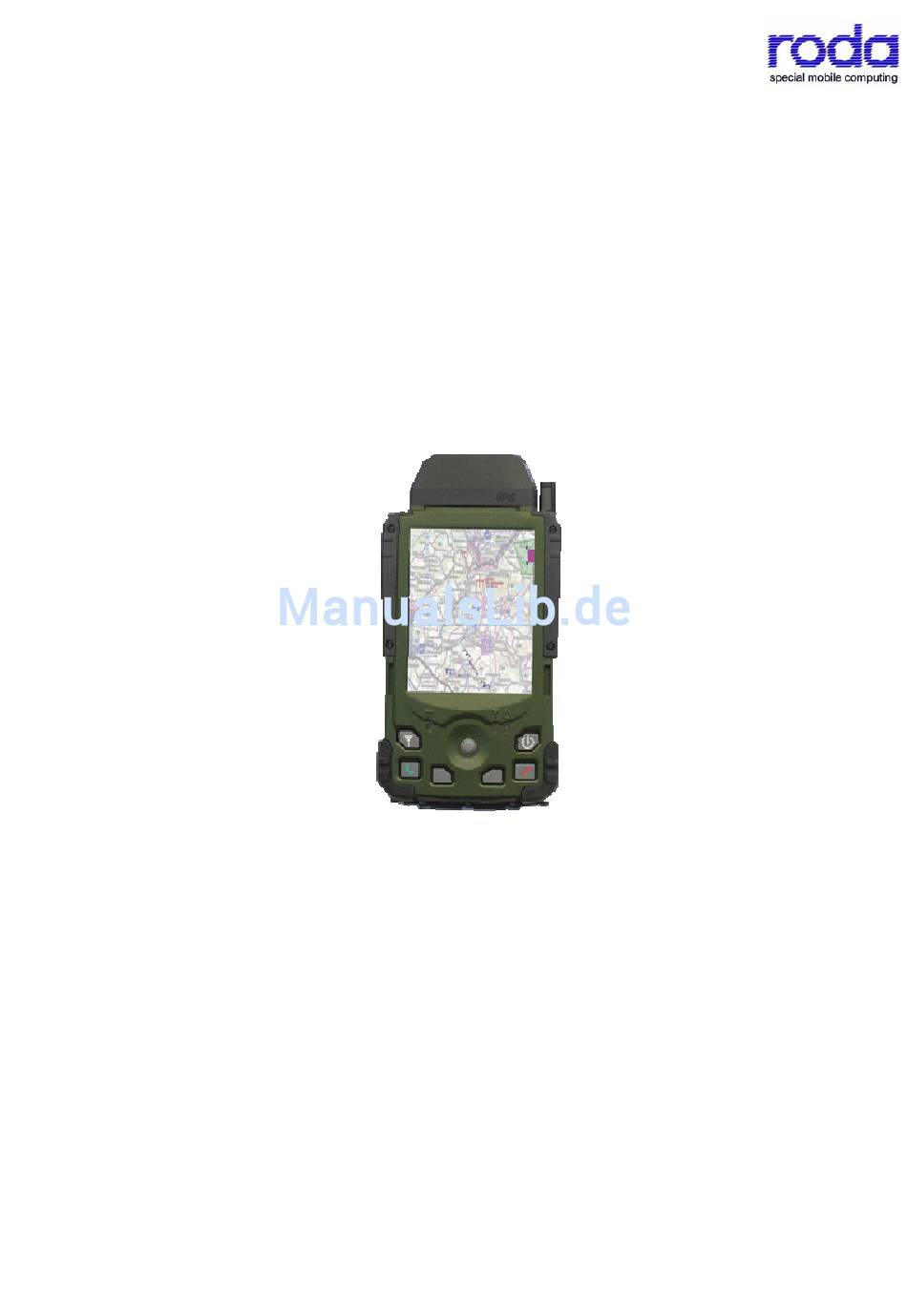

- Seite 1 Bedienungsanleitung BOB DA05 Windows Mobile Edition roda computer GmbH • Landstraße 6 • 77839 Lichtenau/Baden Tel.:+49(0)72279579-0 • Fax:+49(0)72279579-20 • www.roda-computer.com...
- Seite 2 Urheber und Hersteller übernehmen auch keine Haftung für direkte oder indirekte Schäden, die auf Fehler, Auslassungen oder Abweichungen zwischen PDA und den Angaben des Handbuches zurückzuführen sind. roda computer GmbH, Landstraße 6, 77839 Lichtenau/Baden Autor: Joachim Tschan Ersterstellungsdatum: 19.01.2008...
- Seite 3 Copyright © 2007 Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Kein Teil dieses Buches darf in irgendei- ner Form (Nachdruck, Fotokopie, Scan oder einem anderen Verfahren) ohne schriftliche Genehmigung des Urhe- bers bzw. des Herstellers reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
- Seite 4 Produkte, die eine CE-Markierung aufweisen erfüllen sowohl die Bestimmungen für die EMI Direktive (89/336/EEC) als auch für die Low Voltage Direktive (73/23/EEC), die von der Kommission der EU festgelegt wurden. Hierzu stimmt das Gerät mit den folgenden harmonisierenden EU-Normen überein: EN55022 +A2:2003 Class B EMI Conduction and Radiation EN61000-3-2 Harmonics EN61000-3-3 +A1:2001 Flicker (Voltage fluctuation)
-
Seite 5: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Die oben bezeichneten Produkte sind in der von uns in den Verkehr gebrachten Ausführung in Übereinstimmung mit den Bestimmungen folgender europäischer Richtlinien, einschließlich aller Änderungen: 73/23/EWG (Niederspannungsrichtlinie) geändert durch 93/68/EWG 73/23/EEC (Low Voltage Directive) changed by 93/68 EEC 89/336/EWG (Elektromagnetische Verträglichkeits-Richtlinie) geändert durch 92/31/EWG; 93/68/EWG 89/336/EEC (Electromagnetic Compatibility) modified by 92/31/EEC;... -
Seite 6: Inhaltsverzeichnis
Inhalt Inbetriebnahme Überprüfen des Lieferumfanges ............7 Kurze Überprüfung des PDA .............. 7 Tasten, Anzeigen und Schnittstellen........... 8 Hilfreiche Informationen................ 11 Umgebung..................11 Unempfindlichkeit................11 Komponenten und Funktionen ............112 Der Netzadapter ................12 Betriebsanzeige ................12 Akkubetrieb ..................12 Stromsparen.................. -
Seite 7: Inbetriebnahme
INBETRIEBNAHME Überprüfen des Lieferumfanges Die folgenden Komponenten sind im Lieferumfang enthalten: PDA DA-05 Netzadapter Netzkabel Bedienungsanleitung Begleit-CD Datensync.-Kabel (USB) Eingabestift Sollte etwas davon fehlen oder defekt sein, informieren Sie bitte sofort Ihren Händler. Die Seriennummer finden Sie direkt auf dem Akku des PDAs. Die Seriennummer benötigen Sie bei Anfragen Service Hotline oder bei einer Reparatureinsendung des Gerätes! Kurze Überprüfung des PDA •... -
Seite 8: Tasten, Anzeigen Und Schnittstellen
Tasten, Anzeigen und Schnittstellen Vorderseite: Navigation Taste GSM/GPRS Batterieanzeige WLAN/BT Taste 1 Einschalttaste Taste 5 Taste 2 Taste 3 Taste 4 1. Taste 1 (Wireless ON/OFF) (Optionen: WiFi, Bluetooth, Phone, GPS) Bitte an Orten, an denen es nicht erlaubt ist, diese ausschalten (Krankenhaus, Flugzeug, etc.) 2. - Seite 9 Rückseite: 1. RS232 Anschluss 2. Eingabestift 3. Reset-Taste 4. Batterie Verschluss 5. Batterie 6. Mikrophon 7. Lautsprecher 8. Telefon Receiver Links: WLAN Antenne USB 2.0 client Anschluss Daten Synchronisation zum Computer. USB 2.0 Host Anschluss Nut für Kensington Sicherung - 9 -...
- Seite 10 Rechts: Mikrophon / Ohrhörer Anschluss SD Karten Schacht Zweite Antenne (optional) Oben: RS232 oder GPS Antenne Unten: Strom - Anschluss PCMCIA Typ II Anschluss Docking Anschluss für die Cradle - 10 -...
-
Seite 11: Hilfreiche Informationen
HILFREICHE INFORMATIONEN Umgebung Für die fehlerfreie Funktion des Geräts wird eine saubere und feuchtigkeitsfreie Umgebung empfohlen. Bitte achten Sie auf ausreichenden Platz für die Luftzirkulation. Folgendes ist zu vermeiden: • Plötzliche oder extreme Temperaturveränderungen • Extreme Hitze • Starke elektromagnetische Felder (Nähe eines Fernsehers, etc.). •... -
Seite 12: Komponenten Und Funktionen
KOMPONENTEN UND FUNKTIONEN Der Netzadapter Der Netzadapter erfüllt zwei Funktionen: • Es speist den Computer von einer externen Stromquelle aus. • Es lädt die Batterie auf. Das Netzteil stellt sich automatisch auf 110/230 Volt ein. Bitte beachten Sie: • Dass die verwendete Steckdose nicht beschädigt und einwandfrei ausgeführt ist. •... -
Seite 13: Akku-Schwach-Warnung
Akku-Schwach-Warnung Reicht die Akkuleistung noch für etwa 5-10 Minuten, erscheint eine Warnung im Display. Wenn die Akku- Schwach-Warnung erscheint, bitte wie folgt vorgehen: • Speichern und schließen Sie alle geöffneten Dateien/Anwendungen. • Stecken Sie das Netzgerät ein, um die Batterie wieder aufzuladen. •... -
Seite 14: Pcmcia Karte
PCMCIA Karte Der PDA unterstützt PCMCIA- Typ II Karten. Drücken Sie die Karte fest in den Schacht und schließen Sie die Gummikappe um Schutz gegen Staub / Wasser zu gewährleisten. Durch leichtes drücken bleibt die Eject Taste unter der Gummikappe. Um die Karte zu entnehmen, drücken Sie die Eject Taste. -
Seite 15: Cradle (Optional)
Cradle (optional) Die cradle ist Fahrzeug- bzw. Tischhalterung. Die cradle dient zum Aufladen des Akkus und zur Synchronisation der Daten über USB. PDA und Ersatzbatterie (optional) können gleichzeitig geladen werden. Es stehen 2 x RS-232, 2 x USB (1 x host, 1 x client) sowie eine RJ45 (LAN) Schnittstelle zur verfügung. Das Batterieladefach (für Ersatzbatterie) ist auf der Rückseite der cradle. -
Seite 16: Grundlegende Anwendungen
GRUNDLEGENDE ANWENDUNGEN Hilfe Funktion Tippen Sie auf Start Hilfe Sie erhalten die Informationen aus der Hilfe Liste. Kalibrieren des Touchscreen Tippen Sie Start Einstellungen System Bildschirm Touchscreen ausrichten zum kalibrieren. Lautstärke einstellen Tippen Sie auf das Lautsprecher Icon - Menüleiste oben rechts - um die Lautstärke zu regeln. - Seite 17 Eingabe Tippen Sie auf Start Einstellungen Persönlich Eingabe. Wählen Sie die Eingabemethoden und Optionen aus. Menüs Tippen Sie auf Start Einstellungen Persönlich Menüs und wählen Sie die Anwendungen, welche im Start Menü erscheinen sollen. Besitzer Information Tippen Sie auf Start Einstellungen Persönlich Besitzer-Information.
-
Seite 18: Activesync
ActiveSync ActiveSync (Version 4.2), ist auf der beiliegenden CD enthalten. Die Software dient zum Abgleich der Daten des Desktop/Notebooks (insbesondere der Outlook-Daten wie Kalender, Kontakte, Aufgaben, Notizen und Postein- gang) mit dem PDA. Verwendete IP-Adresse Die Synchronisation zwischen Desktop und Pocket PC findet als TCP/IP-Verbindung statt. Hierbei werden die folgenden IP-Adressen verwendet: Desktop PC: 192.168.55.100 Pocket PC: 192.168.55.101... - Seite 19 Vorbereitung von Windows XP SP2 für ActiveSync über Bluetooth COM-Port für die Bluetooth-Verbindung eingerichtet werden. Bluetooth-Geräte öffnen mit Doppelklick auf das Bluetooth Symbol in der Taskleiste. Reiter "COM-Anschlüsse" auswählen und "Hinzufügen" anklicken. Auswahlknopf auf "Eingehend" stehen lassen und mit "OK" bestätigen Der nächste freie COM-Anschluss wird automatisch hinzugefügt.
- Seite 20 COM-Port in ActiveSync eingestellen. Hierzu ActiveSync unter Datei "Verbindungseinstellungen" öffnen. Hier wird der COM-Port eingestellt welcher oben vom Bluetooth automatisch hinzugefügt wurde. Hier: COM3. - 20 -...
-
Seite 21: System Reset
System-Reset Soft Reset Der Soft Reset löscht alle nicht im ROM gespeicherten Daten. Gespeicherte Daten und Programme werden nicht gelöscht. Versuchen Sie einen Soft Reset, falls das PDA nicht auf Bildschirmeingabe (tippen) oder Tastendruck reagiert. Drücken Sie mit dem PDA-Stift die Reset Taste auf der Rückseite. Hard Reset 1. -
Seite 22: Anwendungen Und Einstellungen
NWENDUNGEN UND INSTELLUNGEN LAN (optional) Wireless Verbindung zum Internet: 1.1 Tippen Sie auf “Start” ”Einstellungen” “Verbindungen” - oder drücken Sie die Taste (Bild 1-2) 1.2 Tippen Sie auf “Drahtlos-Manager” und wählen Sie “<WiFi>” Einstellung “ON”. (Bild 1-1) 1.3 Die Wireless Funktion wurde eingeschaltet. (Bild 1-3) 1.4 Geben Sie die Netzwerkdaten ein. - Seite 23 Verbindung zum Intranet: 2.1 Bitte befolgen Sie die Schritte 1.1 bis 1.3 2.2 Wählen Sie die Option “Work”. (Bild 2-1). 2.3 Falls Sie einen Netzwerkzugangscode eingeben müssen, wird dies angezeigt. Geben Sie dem Zugangscode ein. (Bild 1-4) 2.4 Tippen Sie auf “Start” ”Einstellungen”...
-
Seite 24: Gsm/Gprs (Optional)
GSM/GPRS (optional) • Die SIM Karte wird im Batteriefach unter dem Etikett eingesetzt. Entfernen Sie die Batterie, entfernen Sie vor- sichtig das Etikett. Setzten Sie die SIM Karte ein. Bringen Sie das Etikett wieder an und setzen Sie die Batte- rie wieder ein (Bild 3-1). - Seite 25 GPRS Tippen Sie auf “Start” ”Einstellungen” ”Verbindungen” ”Verbindungen” und wählen Sie “Neue Modemverbindung ” (Bild 4-1, Bild 4-2 und Bild 4-3) Wählen Sie als Modem: "Mobilfunkverbindung (GPRS)", Tippen Sie auf “Weiter“, geben sie die Ruf- nummer ein (Access Point Name(APN)) (Bild 4-4) (Hinweis: Es ist notwendig diesen Namen einzugeben, Sie erhalten diesen von Ihrem Telefonnetzbetreiber).
-
Seite 26: Bluetooth (Optional)
Bluetooth (optional) Daten senden: Schalten Sie das Bluetooth Signal an. • Tippen Sie auf “Start” ”Einstellungen” ”Verbindungen”. Bluetooth (Bild 5-1) - oder drücken Sie die Taste (Bild 1-2) • Wählen Sie “< Bluetooth >” “ON”. • Tippen Sie auf “Start” ”Programme”... -
Seite 27: Profile
OBEX Profil : 3.1 Tippen Sie auf “Start” ”Einstellungen” ”Verbindungen”. 3.2 Wählen Sie “< Bluetooth >” “ON”. 3.3 Dieses Gerät für andere „sichtbar machen“ aktivieren. (Bild 6-1) 3.4 Starten Sie IVT Soleil Bluetooth Programm am PC. (Bild 6-2) 3.5 Klicken Sie auf das Pocket PC Symbol, klicken Sie mit der rechten Maustaste um die Optionen einzustellen. - Seite 28 FTP Profil : Hinweis: Das File Transfer Profile ermöglicht den Austausch von Dateien über TCP/IP zwischen zwei im Internet befindli- chen Computern. Der Datenaustausch erfolgt über einen so genannten FTP-Client und einen FTP-Server. Innerhalb des Profils gibt es zwei verschiedene Rollen. Geräte, die einen Zugriff gestatten, heißen FT-Server, zugreifende Geräte FT- Client.
- Seite 29 ActiveSync Profil : • Tippen Sie “Start” ”Einstellungen” ”Verbindungen”.(Bild 2-1) • Tippen Sie auf “Bluetooth” “Gerät” ”Fügen Sie ein neues Gerät hinzu ” to search PC bluetooth host devi- ces. (Bild 8-1) • Tippen Sie auf “COM Ports” “New Outgoing Port” and tippen Sie auf target device“ttt-fbggsz39grh”, tippen Sie auf “Next”...
- Seite 30 A2DP Profil : Hinweis: Das Advanced Audio Distribution Profile ermöglicht die Übertragung von Stereo-Audiodaten zwischen zwei Geräten, z.B. zwischen einem PC und einem Kopfhörer. Es existieren zwei unterschiedliche Rollen innerhalb dieses Profils - ein Gerät übernimmt die Rolle des Senders (A2DP-SRC) und das andere die Rolle des Empfängers (A2DP-SNK). •...
- Seite 31 Freisprecheinrichtung - Profil : Hinweis: Das Freisprecheinrichtung Profil ermöglicht Telefonie- Anwendungen im Auto. Es regelt die Kommunikation zwischen Freisprecheinrichtungen und Bluetooth-Handys. Es existieren zwei unters chiedliche Rollen. Die Freisprecheinrichtung wird mit HF- Unit bezeichnet, das vermittelnde Geräte mit HF-Audio Gateway. 6.1 Tippen Sie “Start”...
- Seite 32 SPP Profil: Hinweis: Das Serial Port Profile ermöglicht den Aufbau einer seriellen Verbindung zwischen zwei Bluetooth-Geräten. Das SPP-Profil eignet sich zum Beispiel für den Austausch von Daten zwischen Computern und Mobiltelefonen. 7.1 Tippen Sie auf “Start” ”Einstellungen” ”Verbindungen”. (Bild 2-1) 7.2 Tippen Sie auf “Bluetooth”...
- Seite 33 HID Profil: Hinweis Das Human Interface Device Profile ermöglicht den schnurlo- sen Betrieb von Eingabegeräten wie Mäusen, Tastaturen und Joysticks. Es existieren zwei unterschiedliche Rollen innerhalb dieses Bluetooth- Profil. Eingabegeräte werden als HID-Client bezeichnet und die Emp- fänger als HID-Unit. 8.1 Tippen Sie auf “Start”...
-
Seite 34: Sonstiges
SONSTIGES Spezifikationen Intel Bulverde @ 624 MHZ (PXA270), nVIDIA 4800 Speicher RAM 128 MB ROM 128 MB Display Type 4" aktives, TFT transflectives color LCD Auflösung 480 x 640 Farben Backlight Touch Screen Type: resistive Interface seriel I/O ports USB 2.0 Host Mini USB 1.1 Client RS232 Audio Schnittstellen... - Seite 35 Verpackung: Karton: Ungebleichtes Papier Füllmaterial: Wiederverwertbares PE Benutzerhandbuch: Recycled/recyclebare Papier Bitte beachten Sie die gültigen Entsorgungsvorschriften. Umwelteigenschaften: Temperatur: DA05-I: im Betrieb: 0°C ~ 45ºC außer Betrieb: -20°C ~ 60ºC DA05-M: im Betrieb: -20°C ~ 50ºC außer Betrieb: -40°C ~ 70ºC Feuchtigkeit: im Betrieb: 5~95% (nicht kondensierend) außer Betrieb max.
-
Seite 36: Instandhaltung / Service
INSTANDHALTUNG / SERVICE Reinigung Schalten Sie den Computer IMMER AUS, ziehen sie das Netzkabel ab und entfernen Sie den Akku, bevor Sie mit der Reinigung beginnen. Sie können das Äußere des Computers und das Display mit einem weichen, sauberen und fusselfreien Tuch abwischen. Bei starker Verschmutzung kann auch ein Glasreiniger (nicht auf Ammoniak- oder Alkoholbasis) verwendet werden.
