Kentix IO-Module

Der AlarmManager-PRO kann mit bis zu 32 IO-Modulen um zusätzliche Ein- und Ausgänge erweitert werden.
Hierzu stehen 2 externe Module (KIO7052 mit je 8 digitalen Ein- und Ausgängen und KIO7053 mit 16 digitalen
Eingängen) zur Verfügung.
Beide Module sind mittels Webbrowser konfigurierbar und werden vom AlarmManager über das Netzwerk
abgefragt.
Inbetriebnahme und Konfiguration
Die Module können wahlweise über PoE oder über ein externes Netzteil mit Spannung versorgt werden. Bei
Verwendung eines Netzteils beachten Sie unbedingt die Angaben zur Spannungsversorgung im Datenblatt.
Angaben zur Beschaltung der Ein- und Ausgänge entnehmen Sie ebenfalls dem Datenblatt im Anhang.

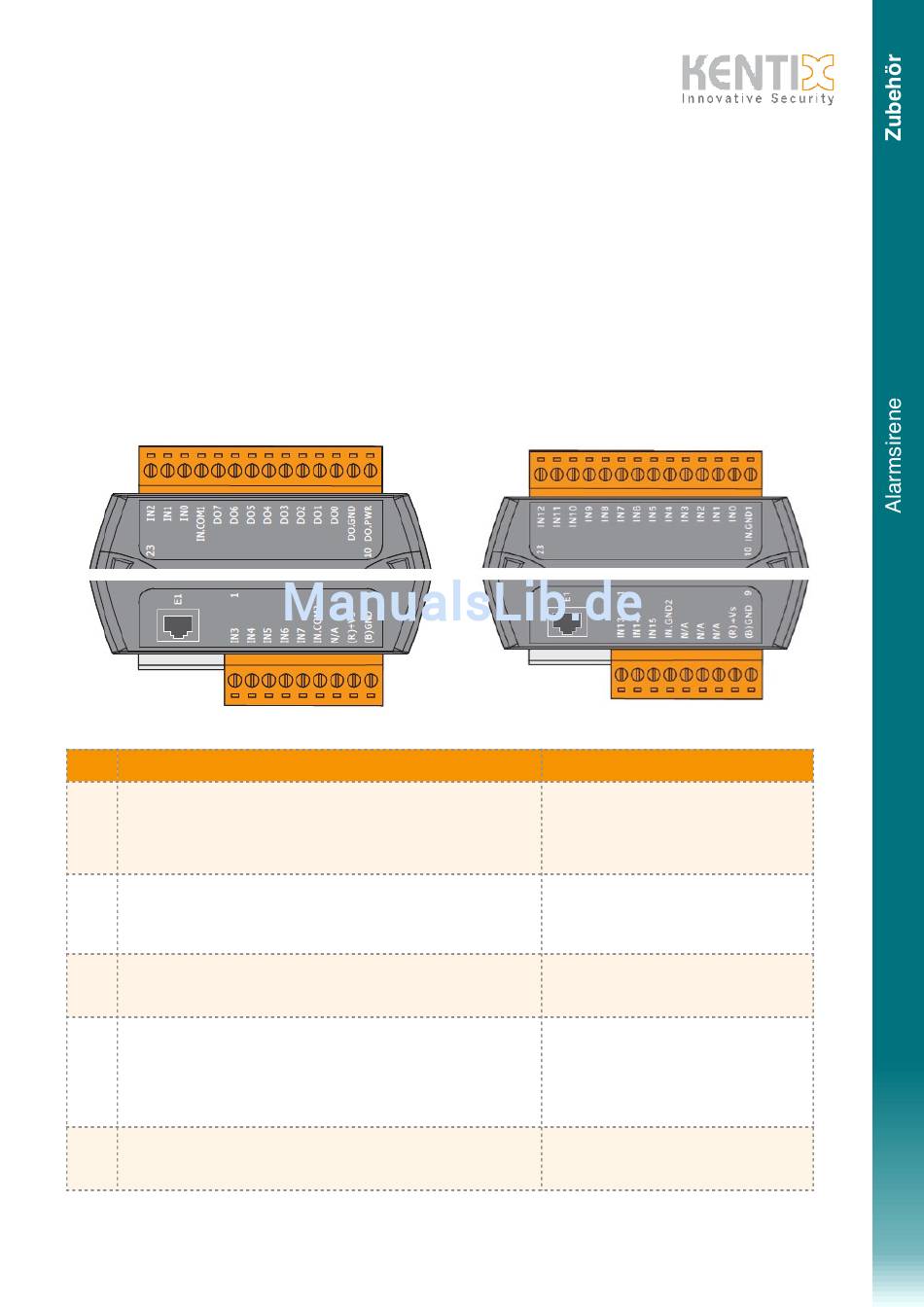

Klemmenbelegung KIO7052
Nr
Verbinden Sie den Netzwerkanschluss E1 über ein Netzwerkkabel mit
einem PoE fähigen Switch. Schließen Sie Ihren PC am Switch an bzw.
1
stellen Sie eine Netzwerkverbindung zum Switch her.
Rufen Sie das Web-Interface des Moduls über die Standard-IP
192.168.255.1 auf und ändern Sie die IP-Einstellungen unter „Network
2
Settings" zu den von Ihnen benötigten Einstellungen.
Standard Benutzername und Passwort: Admin/Admin
Verbinden Sie sich mit der Web-Oberfläche des AlarmManagers und
3
fügen Sie über das Dashboard ein neues IO-Modul hinzu.
Nehmen Sie die Einstellungen für die belegten Eingänge vor.
Vergeben Sie einen Bezeichner für die Alarmierung und wählen Sie die
Alarmzuordnung sowie die Auslöselogik. Tragen Sie ggf. eine neue
4
Verzögerungszeit (Standard 1 Sek.) für die Alarmierung ein.
Wählen Sie ausserdem für jeden verwendeten Eingang die Alarmzone
aus.
Speichern Sie Ihre Konfiguration. Die Einstellungen sind anschließend
5 direkt aktiv.
Seite 50
Schritt
(Stand 06-2018, Änderungen vorbehalten)
Klemmenbelegung KIO7053
Hinweis
Wenn Sie keinen PoE-Switch besitzen stellen
Sie die Spannungsversorgung über die
Klemmen (R)+Vs und (B)-GND her. Mit dem
mitgelieferten Power-Adapterkabel können
Sie direkt ein Steckernetzteil anschliessen.
Im Bereich „Web HMI" können Sie zu
Testzwecken den Status der Ein- und
Ausgänge des Moduls überwachen.
Wählen Sie hier das entsprechende
I/O-Modul aus und tragen Sie die eingestellte
IP Adresse ein.
Beim Modul KIO7052 wird je nach Alarmtyp
einer der 8 Ausgänge geschaltet. Zur
Belegung stehen verschiedene Zustände zur
Verfügung, die frei gewählt werden können (s.
Datenblatt).
