Inhaltszusammenfassung für R&TTE RVM 129 WL

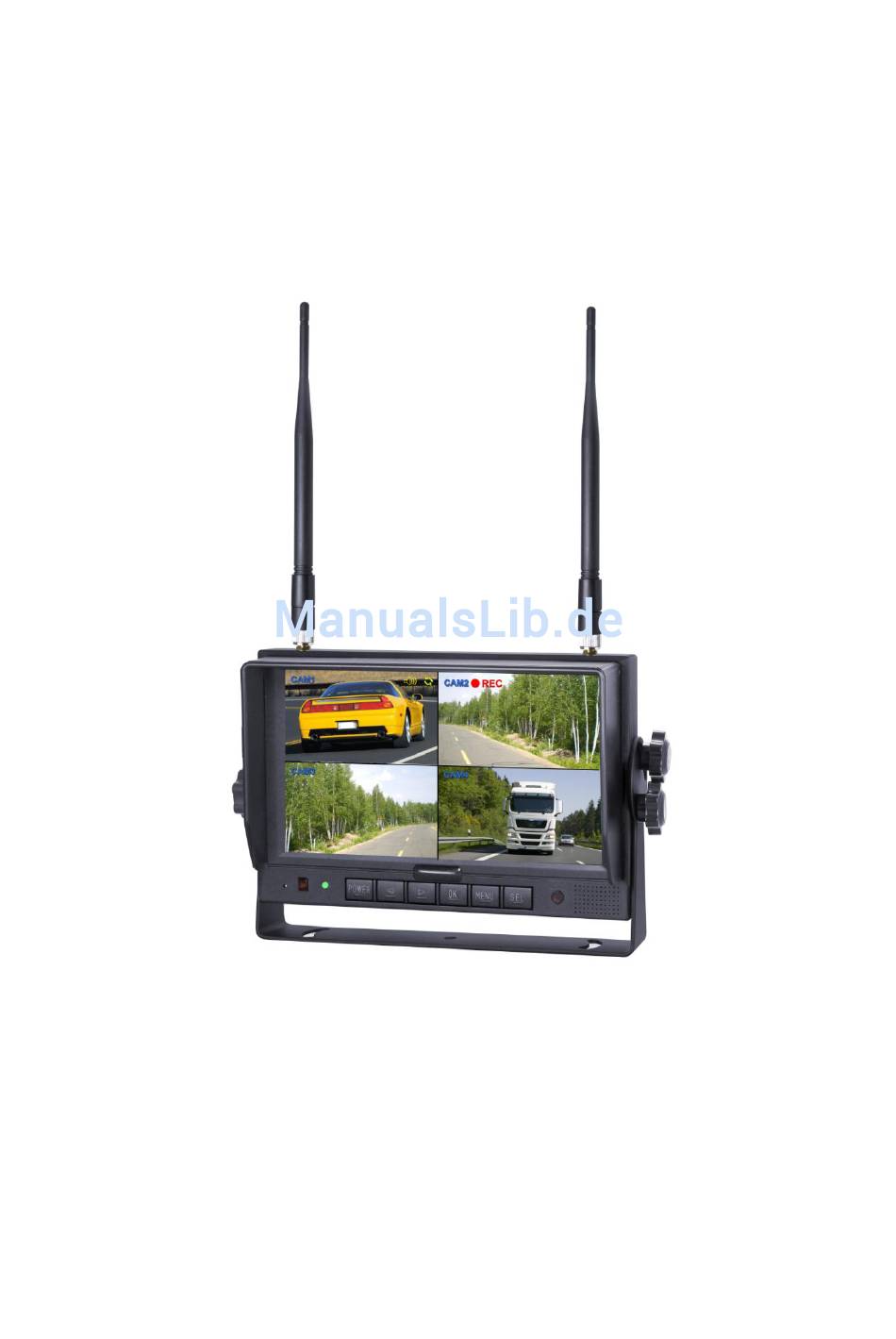

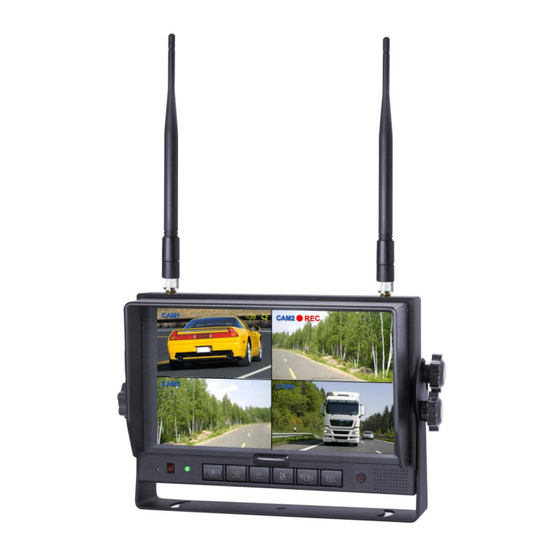

- Seite 1 Betriebsanleitung RVM 129 WL 2,4 GHz LCD Digital-Farbmonitor 7” mit eingebautem Wireless Empfänger Bitte lesen Sie dieses Handbuch vor der Inbetriebnahme des Gerätes und bewahren Sie es sorgfältig auf. V 1.8...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Vorsichtsmassnahmen 2. Eigenschaften 3. Technische Angaben 4. Zubehör 5. Kennzeichnung der Teile 6. Fernbedienung 7. Grundlegende Bedienung 8. Menu 9. Aufnahmezeit 10. Fehlerbehebung... -
Seite 3: Vorsichtsmassnahmen
1. Vorsichtsmassnahmen ● Lagerung und Aufbewahrung 1. Setzen Sie den Monitor nicht extremer Hitze oder Kälte aus. Die Lagertemperatur dieses Gerätes beträgt -30~+80°C, die Betriebstemperatur -20~+70°C. Luftfeuchtigkeit 90% RH. 2. Verwenden Sie dieses Gerät nie in der Nähe von: Badewannen, Waschbecken, Küchen, feuchte Keller, Schwimmbecken oder ähnliche Orte. -
Seite 4: Wartung
● Wartung 1. Entfernen Sie vor jeder Reinigung alle Kabel-Verbindungen vom Monitor. 2. Verwenden Sie milde Hauhaltsmittel und säubern Si den Monitor mit einem weichen feuchten Tuch. Verwenden Sie nie aggressive Flüssigkeiten wie z. B. Lösungsmittel oder Benzin, da Sie die Oberfläche des Gerätes beschädigen könnten. -
Seite 5: Eigenschaften
2. Eigenschaften 1. TFT LCD Monitor mit grossem Sichtwinkelbereich und hochauflösendem Display. 2. Veränderbare Bildwiedergabe: normale, gespiegelte, horizontale, vertikale Ansicht. 3. Split Modus, Autoscan Modus und Einzelbild Modus erhältlich. 4. Automatische Koppelung bei aktivierter Kamera. 5. Unterstützt 4-Kanal composite und Einzelkanal Aufnahme mit AVI Format. 6. -
Seite 6: Zubehör
4. Zubehör U-Halterung Sockelhalterung Sonnenblende Stromkabel Arretierungsschrauben Fernbedienung Wichtiger Hinweis Das gelieferte Zubehör kann je nach Anwendung verschieden sein. -
Seite 7: Kennzeichnung Der Teile
5. Kennzeichnung der Teile Digitaler LCD Farb-Monitor Menu Poweranzeige Sensor für Fernbedienung Lautsprecher Sensor für Kanalauswahl Lichtverhältniss OK um Menupunkte Power Taste Lautstärke Lautstärke erhöhen anzuwählen oder verringern Benutzereinstellungen zu speichern. Drücken Sie OK shortcut für Start/Stop Aufnahme. ... -
Seite 8: Fernbedienung
6. Fernbedienung Ton an/aus Ein/Aus Taste OK für Zugang Menü anzeigen oder Menüpunkt oder verlassen Speicherung Benutzereinstellungen. Lautstärke erhöhen oder Menüauswahl rechts Lautstärke verringer oder Menüauswahl links Sprungtaste. Springt zum vordefinierten MIR-Flip Auswahl Bildschirmmodus PAL / NTSC TV Videoformat Auswahl Schnellkoppelung bei aktivierter Kamera... - Seite 9 ● MUTE (Stumm) Ton ein-und ausschalten. ● POWER(Stromschalter) Monitor ein-und ausschalten. ● OK drücken um Menüpunkte auszuwählen oder Einstellungen zu speichern. Drücken Sie OK shortcut um die Aufnahme zu starten/stoppen. Press OK button - shortcut for start/stop recording. ● MENU Um Menü...
-
Seite 10: Grundlegende Bedienung
7. Grundlegende Bedienung 7.1 Einbau der zentralen Sockelhalterung ① Stellen Sie die gewünschte Monitorhöhe durch Gleiten in der Halterung ein. ② Stellen Sie den Monitorwinkel nach Wunsch ein und befestigen Sie den Drehknopf der Sockelhalterung. Sockelhalterung Arretierungs-Knopf 7.2.Einbau der U-Halterung Arretierungsschraube Roter Draht für positive Spannungsversorgung DC/10-32V. -
Seite 11: Lautstärke-Regelung Bei Quad Ansicht
7.3. 7.3. Schaltbarer Monitor CAM1 7.3.1. Wenn der grüne Draht aktiviert ist, wechselt der Monitor automatisch zu CAM1. 7.3.2. Wenn der weisse Draht mit dem positiven Stromkabel des linken CAM2 Blinklichtes verbunden ist, wechselt der Monitor automatisch zu CAM2(Kamera linke Seite), wenn das Blinklicht links aktiviert wird. 7.3.3. -
Seite 12: Menu
8. Menu ● MENU ist nur bei Einzelbild-Anzeige erlaubt, nicht im quad Modus. Drücken Sie MENU, um die folgenden Optionen und Einstellungen anzuzeigen: MODUS 5. AUTOSCAN BILD 6. SYSTEM MIR-FLIP 7. PLAY RECORD 8. KOPPELUNG (1) Drücken Sie oder um MODUS auszuwählen. - Seite 13 (2) Drücken Sie oder um BILD auszuwählen. Drücken Sie OK um zu bestätigen Drücken Sie oder um HELLIGKEIT/KONTRAST/FARBE/LAUTSTÄRKE auszuwählen. Drücken Sie OK um zu bestätigen. Drücken Sie oder anzupassen. Drücken Sie OK um die Einstellungen zu verlassen. Drücken Sie Menu um zum Hauptmenu zurück zu gelangen.
- Seite 14 Drücken Sie oder um NORMAL / MIRROR / MIR-FLIP / FLIP auszuwählen. Drücken Sie MENU um zum Hauptmenu zurück zu gelangen. (4) Drücken Sie oder um RECORD auszuwählen. Drücken Sie OK um zu bestätigen. Drücken Sie oder um ÜBERSCHREIBEN/FORMAT auszuwählen. Drücken Sie OK um zu bestätigen.
- Seite 15 Drücken Sie oder CAM1/CAM2/CAM3/CAM4/SCANTIME auszuwählen, drücken Sie OK um zu bestätigen. press OK to enter. Wenn das Symbol gelb wird, drücken Sie oder um auszuwählen oder anzupassen. Drücken Sie OK um die Einstellungen zu verlassen. Drücken Sie MENU um zum Hauptmenu zurück zu gelangen.
- Seite 16 Lichtverhältnissen ausserhalb des Fahrzeugs an. ELEKTRONISCHE DISTANZANZEIGE: Drücken Sie oder um die ELEKTRONISCHE DISTANZANZEIGE anzuwählen. Drücken Sie OK um zu bestätigen. Drücken Sie oder um ON/OFF auszuwählen und somit die elektronische Distanzanzeige zu aktivieren oder deaktivieren. Ist Sie eingeschaltet, wird die elektronische Distanzanzeige im Rückwärts-Kanal 4 angezeigt.
- Seite 17 (9) Drücken Sie oder um den Modus KOPPELUNG auszuwählen. Wählen Sie OK um zu bestätigen. Drücken Sie OK für 3 Sekunden um die KOPPELUNG zu bestätigen. Automatische Koppelung 1. Wählen Sie den Kanal, den Sie einstellen möchten. Der Monitor zeigt die Meldung “PAIRING START 50”.
-
Seite 18: Aufnahmezeit
8. Aufnahmezeit Siehe untenstehende Tabelle für die Aufnahmezeit mit 3 verschiedenen Bild-Modi und mit unterschiedlich grossen Micro SD Karten. Diese Tabelle dient nur zu Referenzzwecken. Die Daten können je nach Bedingungen variieren. 128G MODUS EINZEL 110h 220h (640x480x1) QUAD 172h (320x240x4) SPLIT 101h...
