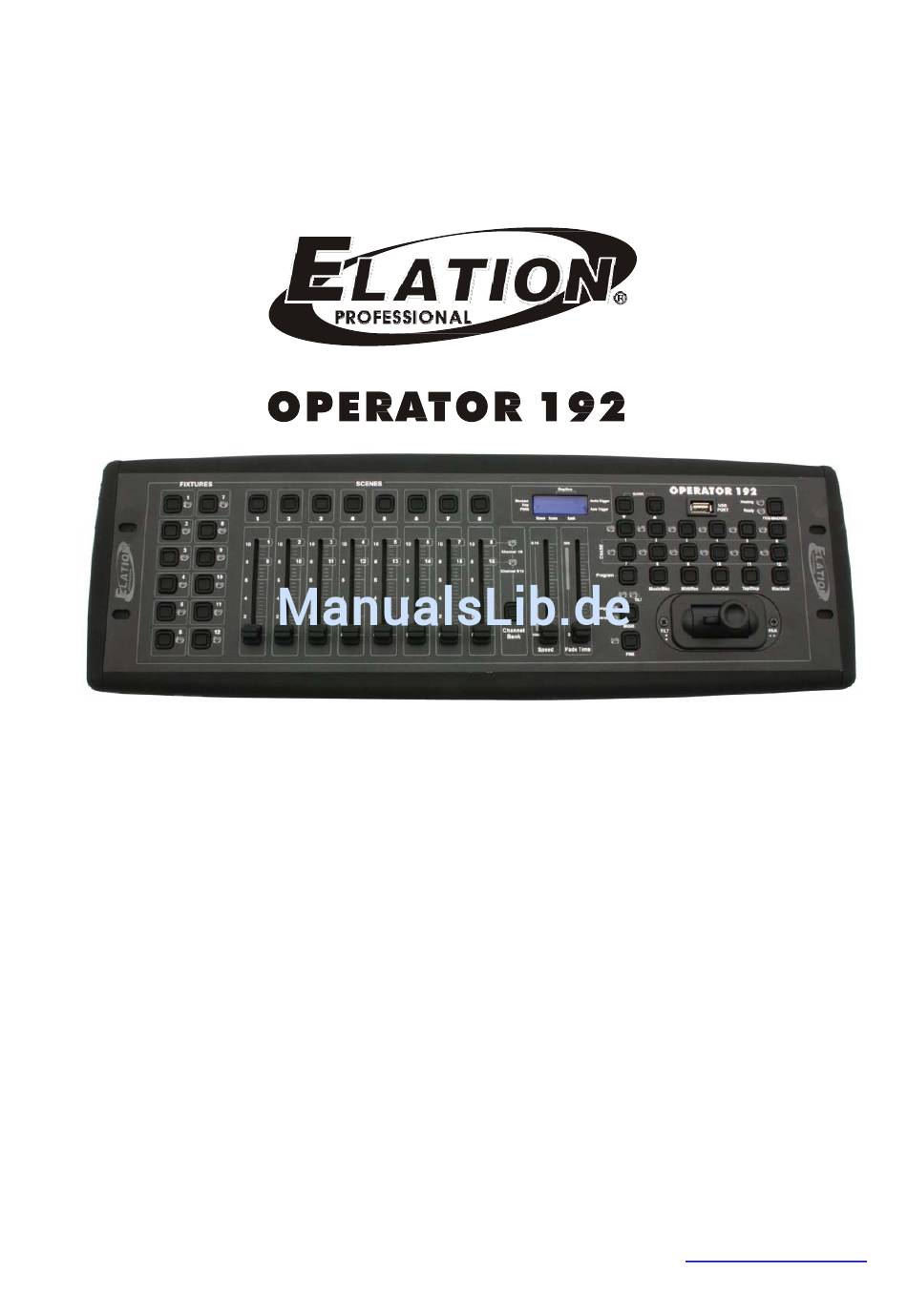

- Seite 1 Bedienungsanleitung Elation Professional Europe Junostraat 2 6468 EW Kerkrade The Netherlands www.elationlighting.eu Rev. 10/11...
-
Seite 2: Inhaltsverzeichnis
DMX Operator 192 Inhaltsangabe FUNKTIONEN .............................. 3 ALLGEMEINE ANWEISUNGEN......................... 3 1. Überblick............................... 5 LEITFADEN FÜR DIE BEDIENUNG........................ 8 2.1.Programmiermodus aktivieren...................... 8 2.2. Programmieren von Szenen...................... 10 2.3.Lauflichter programmieren........................ 16 2.4.DMX-Kanal zuordnen/rückläufig einstellen .................. 19 2.5.Ein neues Logo einstellen......................... 23 2.6. Abspielen von Szenen........................23 ... -
Seite 3: Funktionen
DMX Operator 192 FUNKTIONEN Vielen Dank, dass Sie sich für den Kauf dieses Produktes von Elation entschieden haben. Die Funktionen des DMX OPERATOR 192 umfassen: • 192 DMX-Kanäle • 12 Scanner von 16 DMX-Kanälen • 30 Speicherbänke mit 8 programmierbaren Szenen •... -
Seite 4: Eingestellt
DMX Operator 192 ALLGEMEINE ANWEISUNGEN (Fortsetzung) • Wenn eine Flüssigkeit auf das Gerät verschüttet werden sollte, müssen Sie die Stromzufuhr des Geräts sofort UNTERBRECHEN. • Nutzung Geräts muss sofort EINGESTELLT werden. Fall schwerwiegenden Betriebsschwierigkeiten und anderen Schwierigkeiten, müssen Sie mit Ihrem lokalen Händler für eine Überprüfung des Geräts vereinbaren oder uns direkt... -

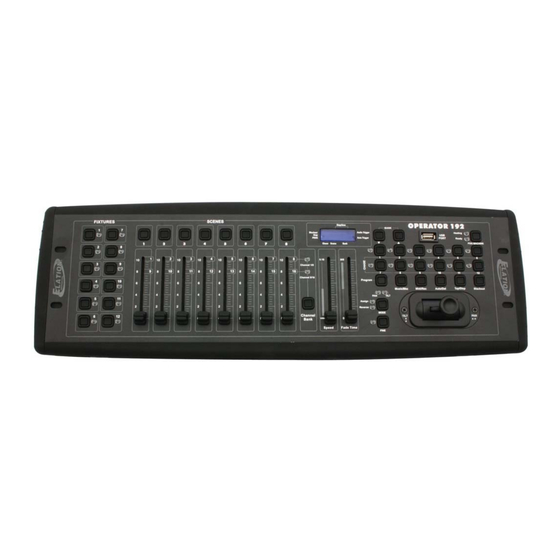

Seite 5: Überblick
DMX Operator 192 ALLGEMEINE ANWEISUNGEN (Fortsetzung) 1. Überblick 1.1 Vorderansicht 15-20 1. Scanner-Tasten (1-12) 12 Scanner mit jeweils 16 DMX-Kanälen & Fader-Steuerung Scanner DXM-Kanäle Fader-Steuerung 1-16 17-32 33-48 49-64 65-80 81-96 97-112 113-128 129-144 145-160 161-176 177-192 ... - Seite 6 DMX Operator 192 ALLGEMEINE ANWEISUNGEN (Fortsetzung) Scanner DXM-Kanäle Fader-Steuerung 1-16 17-32 33-48 49-64 65-80 81-96 97-112 113-128 129-144 145-160 161-176 177-192 Betätigen Sie eine Scanner-Taste, um die manuelle Fader-Steuerung einzustellen. Betätigen Sie die Scanner-Taste erneut, um die manuelle Fader-Steuerung auszustellen. Das LED neben der Taste wird entweder leuchten oder nicht leuchten, um so die Auswahl anzuzeigen.
-
Seite 7: Ansicht Von Hinten
DMX Operator 192 ALLGEMEINE ANWEISUNGEN (Fortsetzung) 18. Auto/Del‐Taste Aktiviert den Auto-Modus oder löscht Szenen oder Lauflichter. 19. Tap/Disp‐Taste Wird für das Erstellen eines Standardbeats oder für den Wechsel des Modus zwischen % und 0-255 verwendet. 20. Blackout‐Taste Tippen Sie diese Taste an, um die ganze Ausgabe augenblicklich zu pausieren(Verdunkelung). -
Seite 8: Leitfaden Für Die Bedienung
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG Allgemein Dieses Gerät ermöglicht es Ihnen 12 Scanner/Moving Heads mit jeweils 16 DMX-Kanälen, 30 Speicherbänke mit 8 programmierbaren Szenen, 6 Lauflichter mit 240 programmierbaren Szenen mit der Verwendung von 8 Überblendreglern und anderen Funktions-Tasten zu programmieren. -
Seite 9: Programmieren Von Szenen
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) 2.2 Programmieren von Szenen 1. Aktivieren Sie den Programmier-Modus. 2. Betätigen Sie eine Scanner-Taste, um deren Überblend-Steuerung zu aktivieren, was durch das aufleuchtende LED angezeigt wird. können mehrere Scanner gleichzeitig auswählen, indem Sie die dazugehörigen Scanner-... - Seite 10 DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) 8. Wiederholen Sie die Schritte 3-7, bis Sie alle gewünschten Szenen auf dem Speicher programmiert haben. Betätigen Sie die Scanner-Taste erneut, um seine manuelle Überblendsteuerung auszustellen. Um einen anderen Scanner (Scanner) einzustellen, können Sie die entsprechende Scanner-Taste antippen,...
-
Seite 11: Bearbeiten Von Szenen
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) 2.2.1 Bearbeiten von Szenen 1. Programmieren aktivieren. 2. Benutzen Sie die Bank-Up/Down-Taste, um die Speicherbank zu wählen, die die Szene beinhaltet, die Sie bearbeiten möchten. ... -
Seite 12: Scanner Kopieren
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) BEACHTEN SIE: Achten Sie darauf, dass Sie in den Schritten 3 und 6 dieselbe Szene auswählen, andernfalls können Sie versehentlich eine andere bestehende Szene überschreiben. 2.2.2 Scanner kopieren Diese Funktion ermöglicht es Ihnen, die... -
Seite 13: Szene Löschen
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) 6. Tippen Sie die Scene-Taste an, auf die Sie die Szene kopieren wollen. 2.2.4 Szene löschen Tippen Sie die von Ihnen gewünschte Scene-Taste an, um die Szene auszuwählen, die Sie löschen wollen. -
Seite 14: Alle Szenen Löschen
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) 2.2.5 Alle Szenen löschen Diese Funktion wird alle DMX-Kanäle auf den Wert 0 zurücksetzen. 1. Während das Gerät ausgeschaltet ist, müssen Sie die Program- und Bank- Down- Tasten gleichzeitig drücken und gedrückt halten. -
Seite 15: Lauflichter Programmieren
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) G (Fortsetzung) 2.3.Lauflichter programmieren Um Lauflichter programmieren zu können, müssen Sie zunächst einige Szenen programmieren - diese Funktion ermöglicht es Ihnen bis zu 240 Szenen auf ein Lauflichtprogramm zu speichern. ... -
Seite 16: Einen Schritt Hinzufügen
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) 2.3.2 Einen Schritt hinzufügen 1. Programmieren aktivieren. 2. Wählen Sie das Lauflicht aus, zu dem Sie einen Schritt hinzufügen wollen. 3. Tippen Sie die Tap/Display-Taste an und auf dem LCD wird der aktuelle Schritt angezeigt. -
Seite 17: Einen Schritt Löschen
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) 2.3.3 Einen Schritt löschen Programmieren aktivieren. Wählen Sie das Lauflicht aus, das den Schritt beinhaltet, den Sie löschen möchten. 3. Tippen Sie die Tap/Display-Taste an und auf dem LCD wird der aktuelle Schritt angezeigt. -
Seite 18: Dmx-Kanal Zuordnen/Rückläufig Einstellen
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) 2.4.DMX-Kanal zuordnen/rückläufig einstellen 2.4.1 DMX-Kanal zuordnen 1. Programmieren aktivieren. 2. Betätigen Sie gleichzeitig die Fine- und Mode-Tasten, das Assign-LED wird aufleuchten und anzeigen, dass der Assign- Modus aktiviert ist. -
Seite 19: Dmx-Kanal Rückläufig Einstellen
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) 2.4.2 DMX-Kanal rückläufig einstellen 1. Programmieren aktivieren. 2. Drücken Sie 2x gleichzeitig die Fine und Mode Taste; das Reverse-LED wird aufleuchten und anzeigen, dass der Reverse-Modus aktiviert ist. -
Seite 20: Abblendzeit / Zuordnen Der Abblendzeit
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) 2.4.3 Abblendzeit / Zuordnen der Abblendzeit Legt fest, ob die DMX Kanäle auf die Abblendzeiteinstellung des Fade-Time-Reglers reagieren soll. PAN und TILT reagieren automatisch auf diese Abblendzeitzeit, sofern sie auf den Joystick gelegt wurden. -
Seite 21: Reverse Oder Assign Für Alle Scanner Löschen
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) 3. Betätigen Sie gleichzeitig die Mode- und Auto/Del-Taste; alle LED sollten kurz 3 mal aufleuchten und damit anzeigen, dass die Einstellungen gelöscht wurden. 2.4.5 Reverse oder Assign für alle Scanner löschen 1. -
Seite 22: Anzeige Des Logos Im Lcd Display Ändern
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) 2.5.Anzeige des Logos im LCD Display ändern 1. Unterbrechen Sie die Stromzufuhr. 2. Betätigen Sie gleichzeitg die Tasten Scanner 6 und Scanner 12 und halten Sie diese gedrückt. Stellen Sie die Stromzufuhr wieder her, während Sie die zwei Tasten... -
Seite 23: Automatischer Modus
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) 4. Tippen Sie die Scene-Taste an, um die Szene auszuwählen, die Sie abspielen möchten. 2.6.2 Automatischer Modus Diese Funktion ermöglicht es Ihnen eine Speicherbank mit programmierten Szenen in einer sequenziellen Schleife durchlaufen zu lassen. -
Seite 24: Musikmodus
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) 4. Tippen Sie die Auto/Del-Taste erneut an, um den automatischen Modus zu deaktivieren. 2.6.3.Musik-Modus 1. Tippen Sie die Music/Bkc-Taste an, um den Musik-Modus zu aktivieren. Das LCD Display zeigt an, das der Audio-Trigger aktiviert wurde. - Seite 25 DMX Operator 192 4. Benutzen Sie die Bank-Up/Down-Taste, um das Lauflicht Schritt für Schritt abzuspielen. 2.7.2 Automatischer Modus 1. Tippen Sie die Auto/Del-Taste an, um den automatischen Modus zu aktivieren.
-
Seite 26: Midi-Betrieb
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) 2.7.3.Musik-Modus 1. Tippen Sie die Music/Bkc-Taste an, um den Musik-Modus zu aktivieren; die Audio-Trigger- Led im LCD Display wird aufleuchten und damit anzeigen, dass der Music-Modus aktiviert ist. ... -
Seite 27: Durchführung
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) 2.8.2 Durchführung Das Gerät empfängt NoteOn-Signale, die 15 Speicherbänke (01-15) mit Szenen und 6 Lauflichter mit Szenen aktivieren. Zusätzlich kann die Blackout-Funktion über das MIDI-Signal aktiviert werden. -
Seite 28: Dateiauszüge Versenden
DMX Operator 192 LEITFADEN FÜR DIE BEDIENUNG (Fortsetzung) 2.9.Dateiauszüge versenden Bevor Sie Dateiauszüge versenden oder empfangen können, müssen sie die korrekten Verbindungen herstellen. 1. Während das Gerät ausgeschaltet ist, müssen Sie gleichzeitig die Scanner-Tasten 2 und 3 und die Scene-Taste 1 betätigen. -
Seite 29: Technische Spezifikationen
DMX Operator 192 TECHNISCHE SPEZIFIKATIONEN Stromeingang ..................DC 9~12V, 300 mA min. DMX Ausgang ................3-Stift weiblicher XLR-Stecker MIDI-Signal ................Standardschnittstelle mit 5 Stiften Audioeingang ........................Line in Abmessungen ......................482x132x73mm Gewicht (ca.) ......................... 2,5 kg ... - Seite 30 Felder erfordert - kurzum: alles was wir im Haushalt und bei der Arbeit an Elektronik um ums herum haben. Als Hersteller der Markengeräte von AMERICAN AUDIO, AMERICAN DJ, ELATION professional und ACCLAIM Lighting sind wir verpflichtet, diese Richtlinien einzuhalten. Bereits 2 Jahre vor Gültigkeit der ROHS Richtlinie haben wir deshalb begonnen, alternative, umweltschonendere Materialien und Herstellungsprozesse zu suchen.
