Pioneer AS-WL300 Bedienungsanleitung

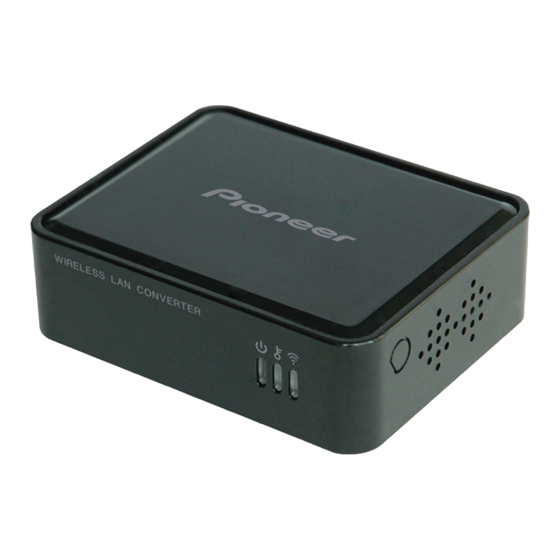

WLAN-WANDLER (150 Mbit/s)
AS-WL300 AS-WL300
Die ersten Schritte Die ersten Schritte
Version: AS-WL300_QIG-A_V1
 In diesem Handbuch werden die Verwendung der Einheit sowie die erforderlichen
Einstellungen erläutert. Folgen Sie den Anweisungen, um die Einstellung
abzuschließen. Bewahren Sie dieses Handbuch sicher auf.
 Im BENUTZERHANDBUCH auf der mitgelieferten CD-ROM oder im Internet finden
Sie Details zu anderen Einstellungen und Einsatzmöglichkeiten, die nicht in diesem
Handbuch erläutert werden. Ausführliche Informationen finden Sie unter "Das
BENUTZERHANDBUCH" auf der Rückseite.
 Einige Pioneer-Produkte, die an dieses Produkt angeschlossen werden können,
müssen konfiguriert werden. Ausführliche Informationen finden Sie im jeweiligen
BENUTZERHANDBUCH.
 Wenn Sie technische Fragen zu diesem Produkt haben, finden Sie Details zum
Support Centre unter "Bitte zuerst lesen".
Produktmerkmale
Schließen Sie die folgenden AV-Geräte von Pioneer über
WLAN an.
AV RECEIVER Blu-ray Disc spieler
WLAN-WANDLER WLAN-WANDLER
(diese Einheit) (diese Einheit)
Schließen Sie unterstützte
AV-Geräte mit dieser Einheit einfach
Internetverbindung
über WLAN an.
WLAN-Router (Basis)
ADSL-Modem
ONU (Optische Netzwerkeinheit)
Kabelrouter usw.
Installationsprozedur
Schritt 1
Basis überprüfen
* Überprüfen Sie, ob die Basis problemlos eine Verbindung
mit dem Internet herstellen kann.
Schritt 2
Einheit verbinden
Basis mit WPS-Taste

→Führen Sie die Anweisungen unter "Schritt 2 Einheit verbinden
(WPS)" aus, um die Einheit mit der Basis zu verbinden.
Basis ohne WPS-Taste

→Führen Sie die Anweisungen unter "Schritt 2 Einheit
verbinden (manuell)" aus, um die Einheit mit der Basis zu
verbinden.
* Wenn Probleme mit der "WPS-Taste" auftreten,
verwenden Sie die manuelle Prozedur.
Schritt 3
AV-Geräte verbinden
Vorbereitung
Bereiten Sie Folgendes vor:
 WLAN-WANDLER (diese Einheit)
 LAN/USB-Anschlusskabel (beiliegend) * Dieses Kabel ist eine
Kombination aus LAN-Kabel
und USB-Anschlusskabel, das
die Einheit ohne AC-Adapter mit
Strom versorgt. Verwenden Sie
nur das mitgelieferte Kabel.
 Die ersten Schritte (dieses Handbuch)
 Unterstütztes AV-Gerät, Computer (nicht im Lieferumfang enthalten)
 Internetverbindung (nicht im Lieferumfang enthalten)
Bezeichnungen der Teile
Vorderseite Hinterseite Seite
DC 5 V ETHERNET WPS
      
STROM-Anzeige  STROM-Anschluss  ZURÜCKSETZEN-Taste

 WPS-Anzeige  ETHERNET-Port
 WLAN-Anzeige  WPS-Taste
Vor der Konfiguration der Einheit
Wenn Sie keine Internetverbindung haben, abonnieren Sie sie vor der

Konfiguration der Einheit.
Schließen Sie das LAN/USB-Anschlusskabel nicht an einen USB-Hub an.

Schritt 1
Basis überprüfen
Überprüfen Sie, ob der WLAN-Router (Basis) problemlos
1
eine Verbindung mit dem Internet herstellen kann.
Internetkonnektivität
Internetverbindung
Modem WLAN-Router
Computer
(Basis)
Für diese Prozedur ist ein separater WLAN-Router (Basis) erforderlich.
Falls Sie nicht über eine Basis verfügen, bereiten Sie eine vor.
Überprüfen Sie, ob die Basis über eine WPS-Funktion verfügt.
2
Ausführliche Informationen finden Sie im Benutzerhandbuch
des WLAN-Routers.
Mit der WPS-Funktion wird die Basisverbindung und die Sicherheit mit
einem Tastendruck konfiguriert.
Notes
* Einige Basisgeräte sind mit WPS beschriftet.
Basis mit WPS-Taste
Fahren Sie mit "Schritt 2 (WPS)" und "Schritt 3" fort.
Basis ohne WPS-Taste
Fahren Sie mit "Schritt 2 (manuell)" und "Schritt 3" fort.
Verwenden Sie eine der beiden Methoden für die Verbindung.
Schritt 2
Einheit verbinden (WPS)
 Diese Prozedur erläutert, wie Sie die Einheit mit der WPS-Funktion verbinden.
Wenn die Basis nicht über eine WPS-Funktion verfügt, verwenden Sie die
manuelle Prozedur.
 Schließen Sie das LAN-Kabel nicht an die Einheit an, bevor Sie dazu aufgefordert
werden.
 Wenn Sie mehrere Einheiten dieses Produkts verwenden, muss die IP-Adresse
dieser Einheit geändert werden. Informationen finden Sie unter "Fehlerbehebung"
auf der Rückseite.
1. Einheit einschalten
Schalten Sie das AV-Gerät aus.
1
OFF
AV RECEIVER Blu-ray Disc spieler
Verbinden Sie den STROM-Anschluss der Einheit über das USB-Ende des
2
mitgelieferten Anschlusskabels mit dem USB-Port des AV-Geräts.
DC 5 V ETHERNET WPS
Ein USB-Port ist der
AV RECEIVER
* Die Position und
lange horizontale (oder
Bezeichnung des USB-Ports vertikale) Port (siehe
hängt vom Gerät ab. Wenn oben).
Sie keinen USB-Port finden, * Bei einigen Geräten ist
Blu-ray Disc spieler
lesen Sie das er mit "DC OUTPUT
Benutzerhandbuch des
for WIRELESS LAN"
Geräts.
bezeichnet.
Schalten Sie das AV-Gerät ein.
3
ON
AV RECEIVER Blu-ray Disc spieler
Überprüfen Sie, ob die Anzeigen " (STROM)", " (WPS)" und
4
" (WLAN)" an der Einheit leuchten.
* Warten Sie 2 Minuten, nachdem die
Anzeigen leuchten, bevor Sie
fortfahren.
Leuchten
2. Einheit verbinden
Drücken Sie die "WPS"-Taste an der Basis. Weitere Details zur WPS-Taste
1
finden Sie im Benutzerhandbuch der Basis.
Drücken und halten Sie die "WPS"-Taste an der Rückseite der Einheit, bis die
2
WPS-Anzeige an der Vorderseite blinkt (länger als 2 Sekunden).
Länger als 2 Sekunden drücken und halten Die WPS-Anzeige (Mitte) blinkt
DC 5 V ETHERNET WPS
Überprüfen Sie, ob die WPS-Anzeige an der Einheit von einem Blinken zu einem
3
ständigen Leuchten wechselt.
* Wenn die WPS-Anzeige nicht mehr blinkt, sondern ständig
leuchtet, ist die Einheit mit dem WLAN verbunden.
(Die Einheit ist nicht verbunden, wenn die WPS-Anzeige
blinkt.)
* Wenn die WPS-Anzeige nicht blinkt, drücken Sie die
"WPS"-Taste erneut.
* Wenn die WPS-Anzeige nicht mehr blinkt, sondern aus ist,
drücken Sie die "WPS"-Taste erneut.
4
Warten Sie 2 Minuten, nachdem die WPS-Anzeige leuchtet, bevor Sie mit fortfahren.
Trennen Sie das Ende des mitgelieferten USB-Anschlusskabels, das mit der
4
Einheit verbunden ist.
DC 5 V ETHERNET WPS
AV RECEIVER
Blu-ray Disc spieler
Die Verbindung mit der Basis ist jetzt abgeschlossen. Fahren Sie mit Schritt 3 fort.
Schritt 2
Einheit verbinden (manuell)
 Verwenden Sie diese Prozedur, um die Einheit manuell zu verbinden. Dies gilt
besonders, wenn das Verbinden der Einheit mit der "WPS"-Prozedur nicht funktioniert.
 Wenn auf dem Computer, auf dem Sie die Einheit konfigurieren, eine
WLAN-Verbindung vorhanden ist, trennen Sie sie.
 Wenn Sie mehrere Einheiten dieses Produkts verwenden, muss die IP-Adresse
dieser Einheit geändert werden. Informationen finden Sie unter "Fehlerbehebung"
auf der Rückseite.
1. Netzwerkverbindung suchen
Bevor Sie diese Einheit verbinden oder konfigurieren, müssen Sie die WLAN-Einstellungen

der Basis kennen. Notieren Sie die Einstellungen in der Tabelle.
* Details zu den WLAN-Einstellungen finden Sie im Benutzerhandbuch der Basis.
Mit WEP-Sicherheitseinstellungen

Name WLAN-Einstellungen
(1) SSID (Netzwerkname)
OFF
(2) Authentifizierung  OPEN
(3) Authentifizierungsschlüsselmethode *1
 Hexadezimal
(4) Standardschlüssel  Schlüssel 1  Schlüssel 2  Schlüssel 3  Schlüssel 4
(5) Verschlüsselungsschlüssel
* 1: 16-stellige Zahl (0-9, A-F) * 2: ASCII (1-Byte-Buchstaben und -Zahlen, einschließlich Groß- und Kleinbuchstaben)
Mit WPA/WPA2-Sicherheitseinstellungen

Name WLAN-Einstellungen
(1) SSID (Netzwerkname)
(2) Authentifizierung  WPA-Personal
*1
(3) Authentifizierungsschlüsselmethode  Hexadezimal
(4) Verschlüsselung  TKIP
(5) Verschlüsselungsschlüssel
* 1: 16-stellige Zahl (0-9, A-F) * 2: ASCII (1-Byte-Buchstaben und -Zahlen, einschließlich Groß- und Kleinbuchstaben)
Diese Einheit kann nicht mit einer Basis verbunden werden, deren SSID (Netzwerkname) ein
Semikolon (;) enthält. Details zum Ändern der SSID finden Sie im Benutzerhandbuch der Basis.
2. Mit dem Computer verbinden
Schalten Sie den Computer aus.
1
Verbinden Sie den ETHERNET-Anschluss der Einheit über das LAN-Ende
2
des mitgelieferten Anschlusskabels mit dem LAN-Port des Computers.
* Die Position und Bezeichnung des LAN-Ports hängt vom
Computer ab. Wenn Sie keinen LAN-Port finden, lesen
Sie das Benutzerhandbuch des Computers.
DC 5 V ETHERNET WPS
ON
Der LAN-Port ist der große Port, der etwas größer als
ein Telefonanschluss ist.
LAN
* Einige Basisgeräte sind mit LAN beschriftet.
Verbinden Sie den STROM-Anschluss der Einheit über das USB-Ende
3
des mitgelieferten Anschlusskabels mit dem USB-Port des Computers.
* Die Position und Bezeichnung des USB-Ports hängt
vom Gerät ab. Wenn Sie keinen USB-Port finden,
lesen Sie das Benutzerhandbuch des Geräts.
DC 5 V ETHERNET WPS
Ein USB-Port ist der lange horizontale (oder vertikale)
Port (siehe links).
USB
* Bei einigen Computern ist er mit "USB" bezeichnet
oder durch ein " " markiert.
Schalten Sie den Computer ein.
4
5
Überprüfen Sie, ob die Anzeigen " (STROM)", "
" (WLAN)" an der Einheit leuchten.
* Warten Sie 2 Minuten, nachdem die
Anzeigen leuchten, bevor Sie
fortfahren.
3. Einheit konfigurieren
1
Starten Sie den Web-Browser.
Geben Sie "cv.setup" in die Adressleiste
2
ein, und drücken Sie die <Eingabetaste>.
Wenn Sie das Webkonfigurationsfenster nicht durch Eingabe von "cv.setup"
anzeigen können, geben Sie "192.168.1.249" ein, und fahren Sie mit
das Fenster immer noch nicht geöffnet wird, lesen Sie die Informationen unter
"Fehlerbehebung" auf der Rückseite.
3  Geben Sie "admin" als
Benutzername und "password" als
Kennwort ein.
Klicken Sie auf [OK].

Wenn Sie sich nicht im
Webkonfigurationsfenster anmelden
können, überprüfen Sie, ob Sie die
Einstellungen korrekt eingegeben haben.
Fortsetzung auf der nächsten Seite
 SHARED
*2
 ASCII-Text
 WPA2-Personal
*2
 ASCII-Text
 AES
OFF
ON
(WPS)" und
Leuchten
3 fort. Wenn
1
2
