- Seite 1 ANLEITUNG / MANUAL Art.Nr.: 0314074 / 0314074P...
-
Seite 2: Technische Daten

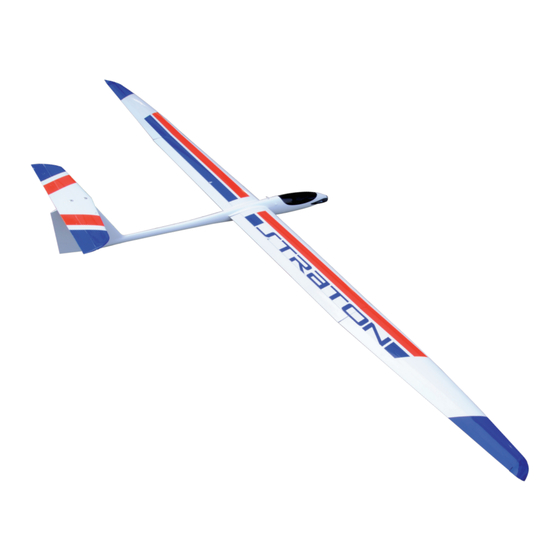

Anleitung Straton Vorwort Herzlichen Glückwunsch zum Erwerb des Straton, einem leistungsfähigen Thermik-Segelflugmo- dell höchster Qualität. Bitte beachten Sie, dass diese Anleitung lediglich Vorschläge zum Bau des Modells darstellt. Au- ßerdem sind in dieser Anleitung viele Bauschritte dargestellt, die bei der PNP Version des Modells nicht durchgeführt werden müssen, da sie schon ab Werk erledigt sind. -
Seite 3: Warnungen Und Sicherheitshinweise
Betriebsanleitungen im Zusammenhang mit dem Modell sowie die Installation, der Betrieb, die Verwendung und Wartung der mit dem Modell zusammenhängenden Komponenten können von der Firma Staufenbiel nicht überwacht werden. Daher übernimmt die Firma Staufenbiel keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus dem fehlerhaften Betrieb, aus fehler- haften Verhalten bzw. - Seite 4 Anleitung Straton Lieferumfang...
- Seite 5 Anleitung Straton Querruder Legen Sie sich alle be- nötigten Teile zurecht. die ruderhörner für die Querruder sind etwa 10 mm länger als die übrigen! Verwenden Sie diese um eine optimale Anlenkung zu erreichen. Mit einem Servotester das Servo auf Mitte stel- len.
- Seite 6 Anleitung Straton Vor dem Verkleben den Servoschacht und den Servorahmen gründlich mit grobem Schleifpa- pier anrauhen und von Schleifstaub befreien. Servokabel durch den Schacht ziehen und den rahmen mit eingebau- tem Servo in den Schacht kleben. UHU Endfest 300 hat sich hier bewährt, be- nötigt allerdings einige...
- Seite 7 Anleitung Straton Mit einem 4 mm Bohrer ein etwa 8 mm tiefes Loch bohren. Bohren Sie senkrecht in die ruder- fläche. kleben Sie das ruder- horn mit Epoxydharz ein. kleben Sie es nur so tief ein wie notwendig da ansonsten später der...
- Seite 8 Anleitung Straton Mit einer Z-Zange ein Z in das Gestänge biegen. Hinter dem Z überschüs- sigen draht abkneifen. Etwa 10 mm stehen lassen. Hängen Sie den draht im äußerstem Loch des Ser- vohebels ein. Ggf. muss es noch ein wenig aufge- bohrt werden.
- Seite 9 Anleitung Straton Wölbklappen Legen Sie sich alle be- nötigten Teile zurecht. Servohebel wieder recht- winklig aufschrauben. das Servokabel auf etwa 5 cm kürzen. die nicht benötigte Seite des Servohorns abknei- fen. das zweite Loch von außen auf etwa 1,6 mm...
- Seite 10 Anleitung Straton da die Wölbklappen von oben angelekt werden, muss zunächst ein ka- nal für das Gestänge freigelegt werden. dies kann mit einer rundfeile geschehen. Erweitern Sie das Aus- trittsloch außerdem nach unten richtung Scharnier hin mit einer rundfeile, damit bei voll ausge- fahrenen klappen das Gestänge nicht anstößt.
- Seite 11 Anleitung Straton kleben Sie das ruder- horn mit Epoxydharz ein. Es sollte fast bis zur Abflachung im ruder stecken. den Servoschacht sowie den Servorahmen an den klebeflächen wieder gründlich anschleifen. Ziehen Sie ein kabel für das Querruderser- vo komplett durch das flächenteil.
- Seite 12 Anleitung Straton Setzen Sie die Wölklappe so fest, dass sie maximal nach oben verwölbt ist (Speed Stellung). Stellen Sie das Servo auf Maxi- malausschlag ein, sodass das Horn nach vorne richtung Nasenleiste zeigt. Markieren Sie nun das Gestänge, wo es ge- knickt werden muss.
- Seite 13 Anleitung Straton Servoschachtdeckel mit Tesa ankleben. Scheiden Sie die Abde- ckung aus und kleben Sie sie an. Löten Sie Multiplexste- cker an die Servokabel.
- Seite 14 Anleitung Straton rumpf fertigen Sie 2 kabel- bäume mit jeweils etwa 50-60 cm Länge an. den kabelbaum durch den rumpf ziehen und den Multiplexstecker bündig in die flächen- anformung kleben. den Stecker vorher anschlei- fen oder mit einem Bas- telmesser einritzen.
- Seite 15 Anleitung Straton die Hülse des Multilock ebenfalls bündig mit UHU Endfest 300 in den rumpf kleben. die Hül- se auch vorher außen anschleifen. Schrauben Sie das Hö- henleitwerk an das hintere rumpfteil. Benutzen Sie die Alu- Unterlegscheiben und achten Sie darauf, dass es rechtwinklig zum Seiten- leitwerk sitzt.
- Seite 16 Anleitung Straton Vor dem Zusammenfü- gen der rumpfteile die klebestellen gründlich mit Schleifpapier an- schleifen. Tragen sie ausreichend UHU Endfest auf die klebestellen auf und fügen Sie die rumpfteile zusammen. Legen Sie den rumpf wie auf dem Bild zu sehen in die Lehre. der rumpf muss an...
- Seite 17 Anleitung Straton richten Sie das Höhen- leitwerk exakt parallel zum Steckungsstab aus und lassen Sie das Harz aushärten. Seitenruder Stecken Sie vier Vließscharniere in das Seitenruder.
- Seite 18 Anleitung Straton Stecken Sie das Seiteruder an das Leitwerk und geben Sie von beiden Seiten eini- ge Tropfen dünnflüssigen Sekundenkleber in den Spalt auf das Scharnier. Lassen sie es ausreichend lange trocknen (30 Minu- ten) und verwenden Sie keinen Aktivator. Benutzen Sie keinesfalls mittel- oder dickflüssigen kleber, da...
- Seite 19 Anleitung Straton Ein Ende der Bowden- zuglitze durch die Au- genschraube ziehen und festquetschen. die Augenschraube von hinten durch den rumpf fädeln und einen Gabel- kopf aufdrehen. In das äußerste Loch des Servos einhängen. Markieren Sie am Seiten- ruder die Bohrlöcher für...
- Seite 20 Anleitung Straton Bohren Sie ein 3 mm Loch. kleben Sie die ruderhör- ner wie auf dem Bild zu sehen ein. Ziehen Sie ein Stück 3 mm Schrumpfschlauch über die Bowdenzuglitze.
- Seite 21 Anleitung Straton die Bowdenzuglitze direkt durch das ru- derhorn fädeln und mit einer Quetschhülse fixieren. Anschließend den Schrumpfschlauch rüberschieben und zu- sammenschrumpfen. Höhenruder Legen Sie alles für den Einbau des Höhenruder- servos bereit.
- Seite 22 Anleitung Straton das Servokabel auf etwa 5 cm kürzen und einen kurzen Servohebel anfer- tigen. kleben Sie das ruder- horn mittig und bis zur Abflachung in das ruder ein. Ziehen Sie eine ausrei- chend lange Verlänge- rung durch den rumpf.
- Seite 23 Anleitung Straton Winkeln Sie den draht ab und kleben Sie das koh- lerohr zur Verstärkung um den draht. Montieren Sie das ge- samte Gestänge und schrauben Sie das Servo im rahmen fest.
- Seite 24 Anleitung Straton Servostecker und Multilock kleben Sie den rumpf um den MPX-Stecker mit Tesa ab. MPX-Stecker anschleifen oder einritzen. Geben Sie anschließend Epoxidharz an die markierten Stellen hinter dem Stecker und montieren Sie die flä- che zum Aushärten des Harzes. Achten Sie auf...
- Seite 25 Anleitung Straton Stecken Sie den Stift des Multilocks in die Buchse. Geben Sie Epoxidharz an den Stift sowie in das Loch der Wurzelrippe der fläche. Anschließend fläche montieren und gut aushärten lassen. Verfahren Sie analog mit den Außenflächen. Motor Montieren Sie den Motor. Verwenden Sie Schraubensicherung.
- Seite 26 Suchen Sie sich für den Erstflug einen windstillen Tag aus und nehmen Sie sich genügend Zeit um das Modell einzufliegen. Lassen Sie den Straton von einem Helfer waagerecht in die Luft werfen und nehmen sie etwas fahrt auf, bevor Sie in den Steigflug übergehen. für einen sicheren und einfachen Start empfiehlt sich die Verwendung eines Startwagens.
-
Seite 27: Konformitätserklärung
Weiter Informationen, wo Sie Ihr Altgerät zum Receycling abgeben können, erhalten Sie bei Ihrer lokalen Kommunalverwaltung, Ihrem Haushaltsabfall Entsorgungsdienst oder bei der Verkaufsstelle Ihres Proukts. STAUFENBIEL Gustav Staufenbiel GmbH, Hanskampring 9, 22885 Barsbüttel, Deutschland Geschäftsführer: Klaus Breer, Jörg Schamuhn Tel.: +49 40-30061950, eMail: info@modellhobby.de, Webseite: www.modellhobby.de Copyright © Gustav Staufenbiel GmbH...
