Easywave RTS16E5001-01 Bedienungsanleitung

Funk-Fensterkontakt RTS16
D
Ausführung
Sender
RTS16E5001-01 Standardfunktion
RTS16E5001-02 Heizungsregelung
Technische Daten
Frequenz: 868,3 MHz
Modulation: FSK
Codierung: Easywave A/B
Spannungs-
versorgung: 1x 3-V-Batterie, CR2032
Stromaufnahme: 1,6 µA
Betriebs-
temperatur: -20 °C bis +60 °C
Reichweite: im Freien:
im Gebäude: ca. 30 m
Schutzart: IP54
Abmessungen: Sender: 65x12x28 mm
Magnet: 18x18x13 mm
Gewicht: Sender: 20,6 g
Magnet: 2,2 g
Lieferumfang
Funk-Fensterkontakt RTS16 inkl.
Winkel mit Magnet, Befestigungsset, Be-
dienungsanleitung
Bestimmungsgemäßer Gebrauch
Verwenden Sie den Funk-Fensterkontakt
RTS16 nur zum Steuern von Easywave-
Funkempfängern.
Der Hersteller haftet nicht für Schäden, die
durch unsachgemäßen oder bestimmungs-
fremden Gebrauch entstehen.
Sicherheitshinweise
Bevor Sie das Produkt in Betrieb
nehmen, lesen Sie bitte diese
Anleitung sorgfältig durch!
Beachten Sie auch die Bedienungsanlei-
tungen der Funkempfänger.
Nehmen Sie keine eigenmächtigen Ver-
änderungen am Gerät vor!
Lassen Sie nicht funktionierende Geräte
vom Hersteller überprüfen.
Bewahren Sie die Batterien außerhalb
der Reichweite von Kindern auf.
Funktion
Der RTS16 ist ein Magnetkontakt der per
Funk Zustandssituationen von Objekten an
einen Funk-Empfänger überträgt.
Beim Öffnen bzw. Schließen, z. B. eines
Fensters, wird der Easywavecode gesendet
und die angeschlossenen Easywave-Funk-
Empfänger entsprechend ihrer ausgewählten
Betriebsart geschaltet.
Beim Öffnen des Fensters wird der Sende-
code A (Standardfunktion) oder Sendecode B
(Heizungsregelung) gesendet. Die LED blitzt
kurz ROT auf.
Beim Schließen des Fensters wird der Sen-
decode B (Standardfunktion) oder Sende-
code A (Heizungsregelung) gesendet. Die
LED blitzt kurz GRÜN auf.
Inbetriebnahme

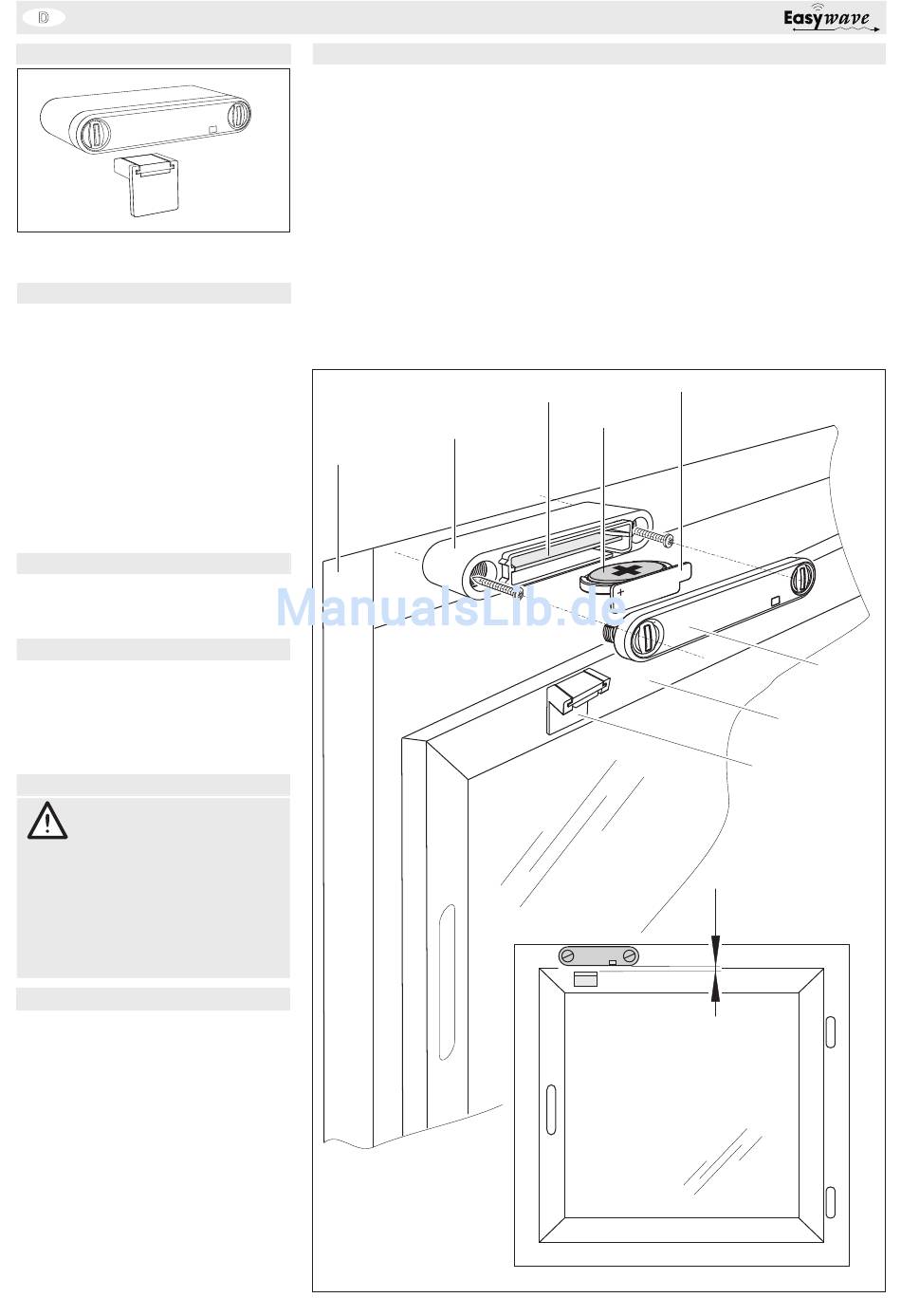

1. Schrauben Sie das Senderoberteil ab.
2. Legen Sie die beiliegende Batterie in den
Batteriehalter ein. Der Pluspol muss nach
oben zeigen. Schieben Sie den Batterie-
LED
halter zwischen Batteriefeder und
Leiterplatte in den Sender ein.
3. Lernen Sie den Sendecode in den Funk-
Magnet Empfänger ein. Bereiten Sie hierfür den
Empfänger für die Programmierung vor.
(s. Bedienungsanleitung Empfänger).
Streichen Sie mit dem Magnet an der
Kontaktfläche des Senders (gestrichelter
Rahmen auf der Senderunterseite) vor-
bei. Dadurch wird ein Sendevorgang
ausgelöst und der Sendecode auf den
Empfänger übertragen.
ca. 150 m
Fensterrahmen
Batterie,
4. Befestigen Sie den Sender mit Hilfe der
4. Kleben Sie den Magneten genau gegen-
Leiterplatte
Batterie
Sender
CR2032
_
beiliegenden Schrauben oder des Klebe-
pads am Montageort (z. B. Tür- oder
Fensterrahmen). Schrauben Sie das
Senderoberteil wieder fest.
Achtung: Achten Sie auf eine ungehin-
derte Funkverbindung. Vermeiden Sie die
Montage in einem Verteilerkasten, Ge-
häusen aus Metall, in unmittelbarer Nähe
von großen Metallobjekten, auf dem
Boden oder in dessen Nähe.
über der auf der Senderunterseite mar-
kierten Kontaktfläche am Tür- bzw. Fens-
terflügel fest. Der Abstand zwischen Mag-
net und Sender darf max. 5 mm betragen.
Batteriehalter
0 3 2
C R 2
Fensterflügel
Magnet
Abstand zw. Sender und
Magnet: max. 5 mm
Sender-
oberteil
