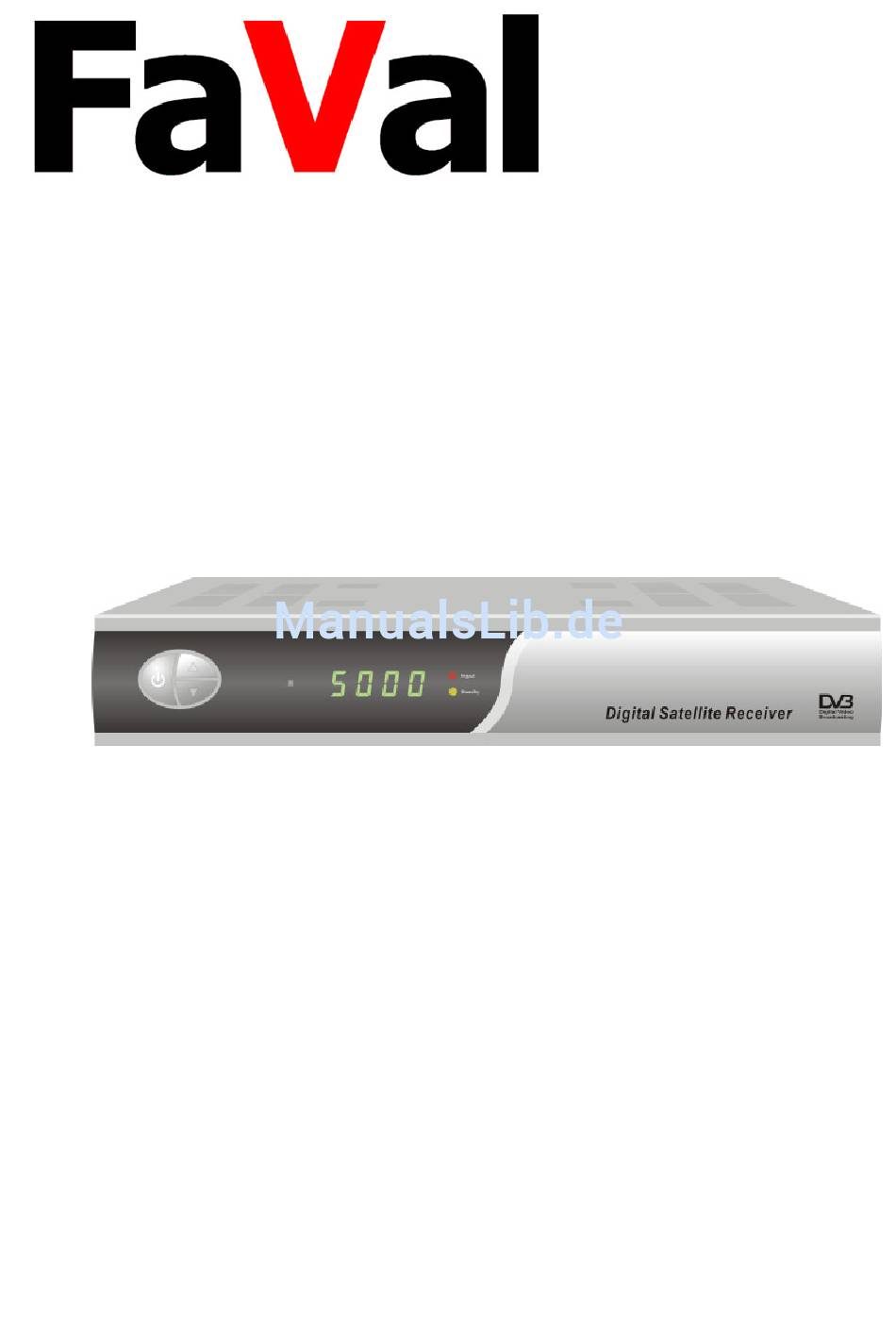

- Seite 1 Digitaler Satellitenreceiver MERCURY S200 Bedienungsanleitung ____________________________________________________________________ Version 1.0 31.10.08...
-
Seite 2: Inhaltsverzeichnis
Vorwort ____________________________________________________________________ Inhaltsverzeichnis Vorwort ......................3 Sicherheitshinweise .................... 4 Receiver Frontansicht ..................6 Receiver Rückseite ....................6 Fernbedienung.....................7 Fernbedienungstasten ..................8 Receiver anschließen ..................9 1. Installation .....................10 1.1 Antenneneinstellung .................10 1.2 Satellit bearbeiten..................11 1.3 Transponderliste ..................12 2. Programme bearbeiten ..................13 3. -
Seite 3: Vorwort
Sie haben sich für einen Receiver aus unserer neuen Generation entschieden – die Erfahrungen von 10 Jahren digitaler Übertragungstechnik finden Anwendung in unseren FaVal-Receivern. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, um Fehlbedienungen des Gerätes zu verhindern. Insbesondere weisen wir auf die Einhaltung der Sicherheitshinweise hin. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise ____________________________________________________________________ Sicherheitshinweise Lesen Sie die Bedienungsanleitung gründlich, bevor Sie das Gerät anschließen. Betreiben Sie das Gerät nur an einem Netz mit dem entsprechenden • Stromanschluss. Betreiben Sie das Gerät in der Nähe einer Steckdose und gestalten Sie diese • aus Sicherheitsgründen frei zugänglich. - Seite 5 Sicherheitshinweise ____________________________________________________________________ Verwenden Sie nur Originalteile oder Teile, die von einem Fachhändler • empfohlen wurden, um Schäden an Ihrem Gerät oder Verletzungsgefahren vorzubeugen. Bei Nichtbeachtung dieser Warnung erlischt die Gerätegarantie. Jeder Eingriff und jede Reparatur darf nur durch eine qualifizierte Fachkraft vorgenommen werden. Der richtige Umgang mit Batterien Batterien können Giftstoffe enthalten.
-
Seite 6: Receiver Frontansicht
Receiver Frontansicht ____________________________________________________________________ Receiver Frontansicht Receiver Rückseite 1. LNB IN: Anschluss des Antennenkabels 2. LNB OUT: Durchschleifanschluss des Receivers 3. TV / VCR SCART-Anschlüsse für TV oder Videogerät 4. Audio/Video: Analoger Audioanschluss (rechts, links) und Videoanschluss 5. RS 232 Serielle Schnittstelle für das Laden der Software oder Senderliste bei der Produktion. -
Seite 7: Fernbedienung
Fernbedienung ____________________________________________________________________ Fernbedienung... -
Seite 8: Fernbedienungstasten
Fernbedienungstasten ____________________________________________________________________ Fernbedienungstasten Symbol Erklärung Einschalten und auf Standby-Betrieb schalten Programm direkt eingeben, Zifferneingabe 0- 9 Überprüft, ob bei der ausgestrahlten Sendung SUBTL Untertitel verfügbar sind Umschalten von 4:3 auf 16:9-Vollbildmodus 16:9 – Lautstärke absenken VOL ◄ – Menüoption nach links –... -
Seite 9: Receiver Anschließen
Receiver anschließen ____________________________________________________________________ Receiver anschließen (Abb. ähnlich) -
Seite 10: Installation
1. Installation ____________________________________________________________________ 1. Installation Verbinden Sie den Receiver mit dem Antennenkabel und schließen Sie den Receiver an Ihrem TV-Gerät an. Stecken Sie die Netzstecker der angeschlossenen Geräte in die Netzsteckdose und schalten Sie den Receiver mit der Standby-Taste ein. Drücken Sie anschließend die „MENU”-Taste Wählen Sie nun bitte den Menüpunkt „Installation“... -
Seite 11: Satellit Bearbeiten
1. Installation ____________________________________________________________________ 22 KHZ Tone Sollte Ihr LNB nicht vom Typ Universal sein, müssen Sie diesen Wert entsprechend ändern. Scan-Modus Wählen Sie „Suchen“, um auf dem gewählten Satelliten nach Sendern suchen zu lassen. In dem darauf folgenden Untermenü wählen Sie zunächst die Art der Suchfunktion für den ausgewählten Satelliten aus: FTA, ALL, FTA+NIT, ALL+NIT FTA (Free-To-Air): Suchen aller frei empfangbaren Sender (nicht verschlüsselte... -
Seite 12: Transponderliste
1. Installation ____________________________________________________________________ BLAU Satellit löschen Drücken Sie die BLAUE TASTE, um den gewählten Satelliten aus der Liste zu entfernen. 1.3 Transponderliste Durch Drücken der GRÜNEN TASTE im Installationsmenü der Antenneneinstellung gelangen Sie in die Transponderliste des zuvor gewählten Satelliten. In diesem Menüpunkt können Sie einzelne Transponder eines Satelliten durchsuchen lassen, bearbeiten, hinzufügen oder löschen. -
Seite 13: Programme Bearbeiten
2. Programme bearbeiten ____________________________________________________________________ 2. Programme bearbeiten Sie erreichen das Menü „Programme bearbeiten“ über das Hauptmenü/Programm. In diesem Menü können Sie Programme ändern, sperren, aus der Programmliste entfernen, löschen, verschieben und neu sortieren. Mit den Tasten „CH „CH ▼“ navigieren Sie in der Programmliste. ▲“... -
Seite 14: Favoriten Bearbeiten
3. Favoriten bearbeiten ____________________________________________________________________ Kanal sperren Wählen Sie den Kanal, den Sie sperren möchten. Drücken sie zuerst die ROTE TASTE, um in die erweiterten Kanaloptionen zu gelangen und drücken Sie anschließend die BLAUE TASTE. Der gewählte Kanal wird nun in der Liste mit einem Schlosssymbol dargestellt. -
Seite 15: A/V-Ausgang Einstellen
4. Systemeinstellungen ____________________________________________________________________ Geben Sie nun das Datum und die Uhrzeit mit Hilfe der Nummerntasten an Ihrer Fernbedienung ein. 4.2 A/V-Ausgang einstellen In diesem Menüpunkt können Sie die Darstellung des Fernsehbildes auf Ihr TV- Gerät abstimmen. TV-Norm Wählen Sie hier das Ausgabeformat, das Ihr Farbfernsehgerät unterstützt. Sie können zwischen PAL, NTSC, SECAM oder AUTOMATISCH auswählen. -
Seite 16: Kindersicherung
4. Systemeinstellungen ____________________________________________________________________ Menütransparenz Auswahl des Transparenzgrades des OSD-Menüs. Anzeigedauer Menüs Auswahl der Anzeigedauer der Programminformation beim Umschalten. 4.4 Kindersicherung In diesem Menü können Sie zuweisen, welche Menü-Optionen passwort- geschützt werden sollen und nur nach Eingabe der PIN-Nummer aufgerufen werden können. (Die PIN-Nummer in der Werkseinstellung ist „0000“.) Um einen der Menüpunkte zu sperren, wählen Sie hinter der entsprechenden Anzeige die Option „An“. -
Seite 17: Common Interface
5.Common Interface ____________________________________________________________________ 5.Common Interface Sie können mit Ihrem Receiver nicht nur Free to Air-Programme, sondern auch verschlüsselte Programme empfangen, sofern Sie im Besitz einer Smartcard eines Programmanbieters sind. Der Receiver ist hinter der Klappe mit einem Common Interface-Steckplatz ausgestattet, der auf PCMCIA-Module vom Typ 1 und vom Typ 2 ausgerichtet ist. Legen Sie in das entsprechende CI-Modul eine gültige Smartcard ein, um Zugang zu den jeweiligen verschlüsselten oder Pay-per-View-Sendern zu erhalten. - Seite 18 7. Timer ____________________________________________________________________ Sie erreichen das Menü „Timer einstellen“ über das Hauptmenü/Zubehör/Timer. Timernummer Sie können bis zu acht unabhängige Timer programmieren, wählen Sie mit den Richtungstasten „VOL◄“ „VOL ►“ die Timernummer aus, die Sie programmieren möchten. Timermodus Um eine Timernummer zu aktivieren, wählen Sie hier die Art des Timers. Folgende Timereinstellungen stehen zur Verfügung: Nur Startzeit: Der Receiver wird zu der eingestellten Zeit eingeschaltet.
-
Seite 19: Grundlegende Bedienschritte
8. Grundlegende Bedienschritte ____________________________________________________________________ 8. Grundlegende Bedienschritte Wechsel zwischen Radio- und TV-Modus Um zwischen Radio-Modus und TV-Modus zu wechseln, drücken Sie die „TV/RADIO“-Taste. Kanal wählen Um zum vorherigen oder nächsten Kanal zu wechseln, drücken Sie die Pfeiltasten „CH ▲“ oder „CH ▼“... -
Seite 20: Reinigen
Reinigen ____________________________________________________________________ Am oberen Bildschirmrand können Sie farbig (rot, blau, grün, gelb) hinterlegte Zusatzmenüs erkennen, die Sie durch Drücken der entsprechenden farbigen Taste auf Ihrer Fernbedienung aufrufen können. Reinigen Gefahr eines Stromschlags! Es darf keine Flüssigkeit in den Receiver gelangen. Reinigen Sie ihn niemals mit einem nassen Tuch. -
Seite 21: Fehlfunktionen Beseitigen
Fehlfunktionen beseitigen ____________________________________________________________________ Fehlfunktionen beseitigen Symptom Mögliche Ursache und Abhilfe Das Display leuchtet nicht. Das Stromkabel ist nicht angeschlossen. Schließen Sie das Stromkabel an die Netzsteckdose Der Netzschalter ist nicht eingeschaltet. Schalten Sie den Netzschalter ein. Kein Ton oder Bild, die LED Der Receiver ist im Standby-Betrieb. -
Seite 22: Technische Daten
Technische Daten ____________________________________________________________________ Technische Daten Receiver Betriebstemperatur 0 ºC bis +40 ºC Lagerungstemperatur –40 ºC bis +65 ºC LNB/Tuner Eingang F-Buchse IEC 169–24 Eingangsfrequenzbereich 950 MHz ~ 2150 MHz Eingangspegelbereich –65 dBm bis –25 dBm LNB-Versorgungsstrom 14/18 V, max. 500 mA LNB-Steuersignal 22 kHz, 0/12 V DiSEqC-Steuerung... - Seite 23 Service Bitte wenden Sie sich an Ihren Fachhändler. Konformitätserklärung Es werden hiermit für dieses Produkt die Übereinstimmungen mit folgenden Richtlinien und Normen erklärt: Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC EN 55013:2001+A1:2003+A2:2006 EN 55020:2007 EN 61000-3-2:2000+A1:2005 EN 61000-3-3:1995+A12001+A2:2005 IEC 61000-4-2 Edition 1.2(2001) IEC 61000-4-4 Second Edition(2004) Gerätetyp: Digitaler Satellitenreceiver Ihr Gerät trägt das CE-Zeichen.
- Seite 24 Vielen Dank für Ihre Wahl eines Produktes unseres Hauses. Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständiger Qualitätskontrolle gefertigt. Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.
