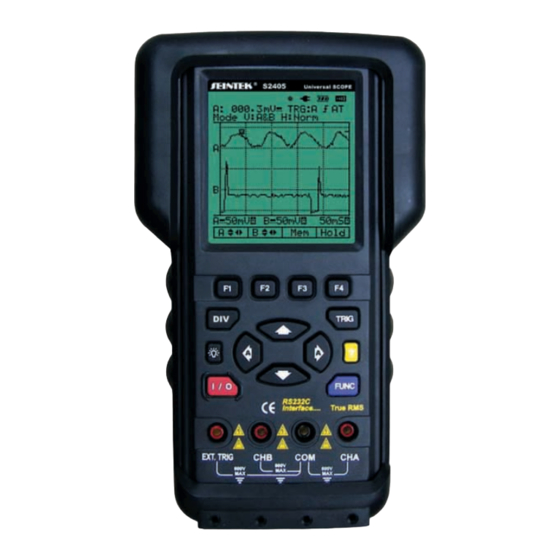

Seintek S2405 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Seintek S2405
- Seite 1 Universal-Scope-Meter S2405 Bedienungsanleitung...
- Seite 2 Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme kom- plett und bewahren Sie die Bedienungsanleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.
-
Seite 3: Inhaltsverzeichnis
Inhalt: Funktion und bestimmungsgemäßer Einsatz ........4 Sicherheitshinweise ................5 Kurzanleitung ..................8 3.1. Ein- und Ausschalten ................8 3.2. Funktionstasten ..................8 3.3. Messbuchsen ..................8 3.4. Steuer- und sonstige Tasten ..............9 3.5. Menü-Aufbau, Display ................9 3.6. Positionierung der Messkurven ............ -
Seite 4: Funktion Und Bestimmungsgemäßer Einsatz
1. Funktion und bestimmungsgemäßer Einsatz Mit dem S 2405 steht eine neue Art des Hand-Multimeters zur Verfügung – hier werden zu den Multimeter-Messdaten gleich auch die zugehörigen Kurvenfor- men angezeigt und umgekehrt die nummerischen Messdaten zur Oszilloskop- Darstellung. Die Ausstattung: - 2-Kanal-Digital-Oszilloskop, Samplingrate 50 MS/s je Kanal - Analogbandbreite DC bis 5 MHz - diverse Triggermöglichkeiten, u. -
Seite 5: Sicherheitshinweise
In dieser Anleitung sind die Sicherheitshinweise wie folgt eingestuft: Warnung Kennzeichnet Gefahren für den Benutzer, die durch Handlungen oder Bedingungen entstehen können. Achtung Kennzeichnet Verhaltensweisen, die das Messobjekt oder das Messgerät beschädigen können. 2. Sicherheitshinweise Dieses Messgerät wurde nach IEC 1010, Teil 1 (EN 61010-1): Sicherheitsbe- dingungen für elektronische Messgeräte (Überspannungskategorie III/600 V), gefertigt und geprüft und entspricht damit allen herstellerseitigen Möglichkeiten zur Vermeidung von Unfällen. - Seite 6 - Das Messgerät nicht in Umgebungen mit explosiven Gasen, Dampf oder Staub verwenden. - Das Messgerät nicht benutzen, wenn Teile des Gehäuses entfernt wurden. - Zur Vermeidung falscher Messwerte, die zu Stromschlag oder Verletzungen führen können, den Akku laden, sobald das Batteriesymbol einen leeren Akku signalisiert (letztes Segment der Ladezustandsanzeige blinkt).
- Seite 7 Die Logos und Beschriftungen im Bereich der Messbuchsen, der Messspitzen und auf der Geräterückseite sollen Sie daran erinnern, dass Sie bei bestimmten Messungen auch bestimmte Verhaltensmaßregeln beachten sollten. Hier einige Erläuterungen dazu: Warnung! Zugehörige Bedienungsanleitung lesen! Besondere Vorsicht bei Messungen an berührungs- gefährlichen Spannungen (>42 V) ! Nicht die Messbuchsen und Messspitzen berühren! Max.
-
Seite 8: Kurzanleitung
3. Kurzanleitung 3.1. Ein- und Ausschalten Einschalten: Taste I/O für 1-2 Sek. drücken. Ausschalten: Taste I/O kurz drücken. 3.2. Funktionstasten Einstellung für Vertikal- und Horizontalablenkung Einstellung des Trigger-Lev- vels Single Shot-Auslösung Trigger-Setup 3.3. Messbuchsen Kanal A: Haupt-Messkanal für alle Messarten Kanal B: Zusatz-Messkanal für 2-Kanal-Messung Masse: Masseanschluss für... -
Seite 9: Steuer- Und Sonstige Tasten
3.4. Steuer- und sonstige Tasten Steuertasten (Softkeys), Funk- tion je nach Anzeige im Dis- play Navigations- und Einstelltas- Displaybeleuchtung, zum Ein- und Ausschalten jeweils kurz drücken Info-Taste: Aufruf der Firm- ware-Informationen des Ge- rätes 3.5. Menü - Aufbau, Display Hauptmenü, Grundeinstellung Menü... - Seite 10 Indikator-Symbole: HOLD: Speichert die aktuelle Anzeige im Display REMOTE: Aktive PC-Verbindung : Hintergrundbeleuchtung aktiv : Quittungston aktiv : Netz-/Ladeteil angeschlossen : Akku-Ladezustandsanzeige, Akku laden, wenn letztes Segment blinkt Nummerische Messwertanzeige (DMM-Funktion, nur für Kanal A) Trigger-Quelle Triggerflanke Triggerart Scope-Anzeige: Vertikal: Kanal A, Kanal B oder Kanal A&B Horizontal: Normal, Roll Aktuelle Speicheradresse (hier keine Anzeige, sonst z.
-
Seite 11: Positionierung Der Messkurven
3.6. Positionierung der Messkurven Beispiel für Kanal A Kanal B: Taste F2 drücken Kurve nach oben verschieben Kurve nach unten verschieben Kurve nach rechts verschieben Kurve nach links verschieben... -
Seite 12: Ablenkung Einstellen
3.7. Ablenkung einstellen Ruft das Ablenk-Menü auf Umschalten auf Kanal B Umschalten auf Steuerung der Horizontalablenkung Ablenk-Menü verlassen... -
Seite 13: Vertikal-Ablenkung Einstellen
3.8. Vertikal-Ablenkung einstellen Anwahl mit F1 (Kanal A) oder F2 (Kanal B) Erhöht die Vertikal-Auflösung Verringert die Vertikal-Auflösung Umschaltung zwischen automatischer und manueller Auflösungseinstellung... -
Seite 14: Horizontal-Ablenkung Einstellen
3.9. Horizontal-Ablenkung einstellen Anwahl mit F3 Erhöht die Horizontal-Auflösung Verringert die Horizontal-Auflösung Umschaltung zwischen automatischer und manueller Auflösungseinstellung... -
Seite 15: Trigger-Grundmenü
3.10. Trigger-Grundmenü Anwahl mit TRIG Ruft das Trigger-Menü auf Auslösung Single Shot Anwahl des Trigger-Setup-Menüs: Navigieren mit den Pfeiltasten, Anwählen mit „Set” (F3) Source: Triggerquellenwahl Slope: Triggerflankenwahl steigend/fallend Trigger Mode: Automatisch/Normal Trigger-Menü verlassen... -
Seite 16: Trigger-Level-Einstellung
3.11. Trigger-Level-Einstellung Anwahl mit F1 Triggerpunkt-Anzeige (T) Triggerlevel-Anzeige (-) Hier Triggerpunkt ansteigende Flanke Triggerlevel hoch Hier Triggerpunkt fallende Flanke Triggerlevel niedrig Setzt den Trigger-Level höher Setzt den Trigger-Level herab... -
Seite 17: Funktions-Einstellung
3.12. Funktions-Einstellung Anwahl mit FUNC Auswahl von: Auswahl von: - Tastenquittung - Eingangssignal* - Abschaltzeit - Anzeigeart** - PC-Übertragungsrate - Messart - Displaykontrast Ruft das Funktions-Menü auf Scope-Einstellungen Navigieren mit den Pfeiltasten, Anwählen mit „Set” (F3) Grundeinstellungen: Navigieren mit den Pfeiltasten, Anwählen mit „Set” (F3) Funktions-Menü... -
Seite 18: Messungen
4. Messungen Beachten Sie die in Kapitel 2 gegebenen Sicherheitshinweise! Warnung - Bei Arbeiten an Spannungen mit mehr als 30 V AC eff. oder 42 V DC die nötige Vorsicht walten lassen, da die Gefahr eines Stromschlages besteht. - Zeigt das Gerät sofort nach dem Anschließen an das Messobjekt Überlauf („OL”) an, so entfernen Sie sofort die Messspitzen vom Messobjekt, nachdem Sie dieses abgeschaltet haben. -
Seite 19: Messwert Im Display Speichern (Hold-Funktion)
4.2. Messwert im Display speichern (Hold-Funktion) - Die Menüanzeige muss sich im Hauptmenü befinden: - Drücken Sie zum gewünschten Zeitpunkt die Taste F4 (Hold). - Jetzt werden alle Mess- und Einstelldaten im Display gespeichert. Warnung - Zur Vermeidung eines Stromschlages ist zu beachten, dass eine Veränderung der Spannung am Messeingang bei aktivierter Hold-Funktion auf dem Display nicht erkennbar ist. -
Seite 20: Messwertspeicher
Triggerlevel einstellen - Drücken Sie die Taste F1 (Tlvl). - Stellen Sie mit den Pfeiltasten den Triggerlevel ein. Dieser muss sich innerhalb der Signalamplitude befinden, sonst erfolgt keine saubere Messwertanzeige. Single Shot erstellen - Drücken Sie die Taste F2 (Singl) zur Speicherung einer gewünschten Messkur- - Während die Messkurve im Display gespeichert bleibt, erfolgt die Messwert- anzeige kontinuierlich weiter. -
Seite 21: Wartung/Akku-Laden/Akkuwechsel
5. Wartung/Akku-Laden/Akkuwechsel 5.1. Wartung/Reinigung Ihr Digitalmultimeter ist ein hochwertiges Präzisionsinstrument, das entsprechend behandelt werden sollte. Achtung - Das Gerät darf nicht an einem feuchten Ort aufbewahrt oder eingesetzt sein, keinem Niederschlag, Spritzwasser, Staub oder ständiger direkter Sonnenbe- strahlung ausgesetzt sein. - Starke mechanische Beanspruchungen, wie z. -
Seite 22: Akkuwechsel
5.3. Akkuwechsel Achtung! Schalten Sie das Gerät ab und entfernen Sie die Messleitungen aus den Messbuchsen, bevor Sie das Gerät öffnen! Ersetzen Sie das interne Akkupack nur durch ein baugleiches Modell! Unfall- und Brandgefahr, Zerstörung des Gerätes beim Laden und Garan- tieverlust sind die Folge. -
Seite 23: Pc-Software
6. PC-Software Das Messgerät kann über eine USB-Verbindung an einen PC mit dem Betriebs- system MS Windows ab 98SE angeschlossen werden. Dieser PC muss über ein CD-Laufwerk und einen freien USB-Port verfügen. Software-Installation - Legen Sie die mitgelieferte CD-ROM in das optische Laufwerk Ihres Computers ein. -
Seite 24: Hold-Funktion
übertragung erfolgen soll (Sample Rate) z. B. 1 für 1 x je Sekunde. - Starten Sie die Datenübertragung mit dem Button „START”. Im Anzeigefenster erscheint nun die komplette Messwertanzeige des S2405 inkl. Trigger-Level- Indikator und Triggerpunkt-Anzeige. Mit „STOP” wird die Aufzeichnung angehalten. -
Seite 25: Technische Daten
Laufende Messungen speichern - Betätigen Sie entweder aus der laufenden Messung heraus oder nach Einsatz der „Hold-Funktion” den Button „Save”, nachdem Sie einen Dateinamen fest- gelegt haben. - Ein Wieder-Aufrufen der gespeicherten Datei erfolgt mit dem Button „Load” (neben „Save”). 7. - Seite 26 Triggerung Typ: ..................Kanal A/B, Extern Ankopplung: ..................... AC/DC Triggerung: ..............fallende/steigende Flanke Interne Trigger-Empfindlichkeit:............. 2/20 Div. Speicher: ..................16 Speicherplätze Multimeter-Funktion DC-V Eingangsimpedanz MΩ, U : max. 00 V! Scope V/Div. DMM- Auflösung Genauigkeit Bereich 50 mV, 0,1/0,2 V 500 mV 0,1 mV ±(0,3% + 3 Digit) 0,5/1/2 V...
-
Seite 27: Entsorgung
Durchgangstest Überspannungsgeschützt bis 00 V DC/ACrms Testspannung Schwellwert 1,7 V 100 Digit Frequenz Überspannungsgeschützt bis 00 V DC/ACrms Bereich Auflösung Genauigkeit 100 Hz 0,01 Hz ±(0,05% + 5 Digit) 1 kHz 0,0001 kHz 10 kHz 0,001 kHz 100 kHz 0,01 kHz 10 MHz 0,001 MHz Drehzahl...
